Crimping در مقابل لحیم کاری در مقابل خاتمه IDC: کدام روش اتصال بهترین است؟

برای پروژه خود به یک اتصال الکتریکی مطمئن نیاز دارید. بهترین راه بستگی به نیاز شما دارد. چین دار از ابزاری برای فشار دادن یک آستین فلزی به دور سیم استفاده می کند. لحیم کاری فلزات را با ذوب یک فلز پرکننده به یکدیگر متصل می کند. IDC Termination سیم ها را بدون حذف عایق به هم وصل می کند. هر روشی مزایای خاص خود را دارد. چین دار کردن به خوبی با لرزش کار می کند. لحیم کاری باعث ایجاد مفاصل کوچک می شود. این روش باعث افزایش سرعت ساخت بسیاری از اقلام می شود. انتخاب روش اشتباه می تواند باعث شکست هایی شود که گاهی اوقات اتفاق می افتد. دانستن این تفاوت ها به شما کمک می کند تا راه درست را انتخاب کنید. این انتخاب می تواند پروژه شما را شکست دهد یا شکست دهد. در اینجا چیزی است که شما باید بدانید. چین دار کردن نیاز به ابزار خاصی دارد. لحیم کاری نیاز به کنترل دقیق حرارت دارد. IDC Termination از یک ابزار فشار دادن ساده استفاده می کند. باید به حوزه کاری و سطح مهارت خود فکر کنید. هر روشی نقاط قوت متفاوتی دارد.

خوراکی های کلیدی

• چین دار قوی ترین مقاومت در برابر لرزش را می دهد و در محیط های با لرزش بالا به خوبی کار می کند.

• لحیم کاری اتصالات کوچکی ایجاد می کند، اما آنها به راحتی تحت فشار فیزیکی شکسته می شوند و به کارگران آموزش دیده نیاز دارند.

• IDC Termination سریعترین و ارزانترین اتصالات را برای ساخت بسیاری از محصولات فراهم می کند.

• روش خود را با فکر کردن در مورد اینکه پروژه در کجا مورد استفاده قرار می گیرد، چقدر مهارت دارید و چه تعداد باید بسازید، انتخاب کنید.

• برای خاتمه انبوه سریع و قابل اعتماد بدون سیم کشی، IDC Termination یک گزینه عالی است.

چین خوردگی: نمای کلی و ویژگی های کلیدی

نحوه عملکرد چین و چروک و مزایای اصلی آن

چین دار کردن یک اتصال مکانیکی بین سیم و ترمینال ایجاد می کند. برای فشار دادن یک آستین فلزی به دور سیم از ابزار خاصی استفاده می کنید. فشار باعث می شود که فلز در اطراف رشته های سیم جریان یابد. این یک مفصل محکم ایجاد می کند که در برابر خوردگی و لرزش مقاومت می کند. هیچ حرارت یا مواد اضافی مانند لحیم کاری مورد نیاز نیست. شما فقط سیم را جدا کنید، آن را در ترمینال قرار دهید و ابزار را فشار دهید.

چین دار کردن سریع است، که آن را برای ساخت بسیاری از موارد عالی می کند. هر اتصال را می توان در کمتر از یک ثانیه انجام داد. یک کارگر ماهر با استفاده از ابزار پنوماتیک می تواند 3000 تا 8000 اتصال . در ساعت ایجاد کند. این باعث صرفه جویی زیادی در زمان نیروی کار در خطوط تولید می شود.

استحکام یک مفصل چین خورده نیز مهندسان را تحت تاثیر قرار می دهد. یک اتصال سیم مسی 18 AWG که به درستی فشرده شده است، حداقل استحکام کششی طبق NASA-STD-8739.4A، اتصالات لحیم شده نیاز به تعداد مشابهی ندارند زیرا مناطق متاثر از گرما و فتیله لحیم کاری نقاط ضعف ایجاد می کنند. فلز سرد کار شده در یک چین دار سطح مقطع و ساختار دانه خود را کامل حفظ می کند. این به شما یک اتصال قابل اعتماد تحت فشار مکانیکی می دهد. 142 نیوتن را برآورده می کند.

استانداردهای صنعتی معیارهای کیفی را برای چین دادن تعریف می کنند. استاندارد IPC/WHMA-A-620 ویژگی های بصری و قابل اندازه گیری را برای سه کلاس محصول مشخص می کند. کلاس 1 مناسب لوازم الکترونیکی مصرفی عمومی است. کلاس 2 برای محصولات صنعتی و خودرویی اعمال می شود. کلاس 3 سیستم های هوافضا و نظامی با عملکرد بالا را پوشش می دهد. این استاندارد مستلزم یک دهانه زنگ قابل مشاهده در جلوی چین، دید مناسب هادی در پنجره بازرسی، و یک شکاف مشخص بین چین و چروک رسانا و گیره عایق است. کلاس 3 تلورانس های سخت تری را می طلبد، مانند ارتفاع چین در محدوده 0.05 ± میلی متر از مشخصات سازنده و آزمایش نیروی کشش 100٪. این قوانین کیفیت ثابت و قابل تکرار را تضمین می کنند.

معایب رایج چین خوردگی

با وجود سرعت و استحکام، چین خوردگی دارای معایب قابل توجهی است. بزرگترین مسئله وابستگی به مهارت اپراتور و شرایط ابزار است. چین و چروک نامناسب باعث حدود 25٪ از خرابی میدان مهار سیم می شود. این باعث می شود آن را به رایج ترین منبع شکست تبدیل کند. سه حالت اصلی خرابی در محیط‌های با ارتعاش بالا عبارتند از انقباض کم، بیش از حد و حفره‌های داخلی. کم چین شدن سیم باعث شل شدن سیم می شود که منجر به بیرون کشیدن یا تماس متناوب تحت ارتعاش می شود. چین و چروک بیش از حد رشته ها را خرد می کند، ظرفیت فعلی را کاهش می دهد و شکستگی های شکننده ایجاد می کند. حفره های داخلی هوا را به دام می اندازند که باعث خوردگی و در نهایت خرابی می شود.

همچنین برای هر سیم سنج و ترکیب ترمینال به یک ابزار خاص نیاز دارید. عدم تطابق بین ابزار و ترمینال اتصال را از بین می برد. ابزار باید کالیبره شده و به طور منظم نگهداری شود. هر گونه سایش در قالب ها باعث تغییر ارتفاع چین و کاهش کیفیت می شود. برای دوره های تولید کوچک، هزینه ابزار را می توان به سختی توجیه کرد.

ایراد دیگر عدم وجود بازخورد بصری است. شما نمی توانید تماس فلز به فلز را در داخل چین ببینید. برای تأیید کیفیت به اندازه گیری ارتفاع چین و آزمایش نیروی کششی تکیه می کنید. این نیاز به مراحل بازرسی و تجهیزات اضافی دارد. اگر در یک محیط تعمیر صحرایی کار می کنید، حمل یک ابزار سنگین پنوماتیک یا هیدرولیک ناخوشایند است. لحیم کاری یا خاتمه IDC ممکن است راه حل ساده تری در این موارد ارائه دهد.

لحیم کاری: نمای کلی و ویژگی های کلیدی

نحوه عملکرد لحیم کاری و مزایای اصلی آن

لحیم کاری دو فلز را با ذوب یک فلز پرکننده به نام لحیم کاری در محل اتصال به هم متصل می کند. اتصال را با اتو گرم می کنید، سپس لحیم کاری می کنید که ذوب می شود و در اطراف رشته های سیم جریان می یابد. لحیم کاری خنک می شود تا یک پیوند الکتریکی و مکانیکی ایجاد کند. بر خلاف چین دادن، به ابزار پرس سنگین نیاز ندارید. یک آهن لحیم کاری ساده قیمت کمی دارد و در یک کیت کوچک جای می گیرد.

انتخاب آلیاژ لحیم کاری برای کاربرد شما مهم است . جدول زیر گزینه های رایج را نشان می دهد :

آلیاژ قلع سرب 63/37 در یک نقطه 183 درجه سانتیگراد ذوب می شود , که آن را برای کار دقیق قابل پیش بینی می کند. لحیم SAC بدون سرب در دمای 217 درجه سانتیگراد ذوب می شود اما از نگرانی های سلامتی سرب جلوگیری می کند. شما باید آلیاژ را با دمای عملیاتی خود و هرگونه الزامات نظارتی مطابقت دهید.

یک اتصال لحیم کاری که به خوبی اجرا شده است معمولاً مقاومت الکتریکی کمی کمتری نسبت به اتصال فشرده نشان می دهد، اما این تفاوت برای اکثر کاربردهای عملی ناچیز است.

این بدان معنی است که می توانید بدون نگرانی در مورد از دست دادن عملکرد، به یک اتصال لحیم شده برای یکپارچگی سیگنال اعتماد کنید.

معایب رایج لحیم کاری

لحیم کاری دارای نقاط ضعف جدی است که باید در نظر بگیرید. اتصال کاملاً به مهارت اپراتور در کنترل حرارت بستگی دارد. گرمای بیش از حد به عایق سیم آسیب می رساند یا یک پد PCB را بلند می کند. گرمای خیلی کم یک مفصل سرد ایجاد می کند که کسل کننده به نظر می رسد و هدایت ضعیفی دارد. بدون تجهیزات اشعه ایکس نمی توانید کیفیت داخلی اتصال لحیم کاری را به راحتی بررسی کنید.

خطرات سلامتی نیازمند توجه است. دود لحیم کاری حاوی فلزات سنگینی است که به بدن شما آسیب می رساند. سرب به سیستم عصبی و کلیه ها حمله می کند. قلع می تواند ریه های شما را تحریک کند و باعث ایجاد بیماری به نام پنوموکونیوز شود. دودهای شار خطر بیشتری می‌افزایند.

فلزات سنگین موجود در دود لحیم کاری خطرات بهداشتی قابل توجهی برای کارگران ایجاد می کند. سرب، جزء رایج آلیاژهای لحیم کاری، به ویژه به دلیل اثرات سمی آن بر سیستم عصبی، کلیه و تولید مثل بدنام است. قرار گرفتن مزمن در معرض سطوح پایین سرب می تواند باعث اختلالات عصبی، نقص های شناختی و تغییرات رفتاری شود.

علاوه بر قرار گرفتن در معرض دود لحیم کاری، شارهای لحیم کاری حاوی فلوراید و دودهای لحیم کاری بر پایه رزین می توانند علائم سلامتی پایداری را ایجاد کنند. استنشاق فلوراید به دلیل ماهیت سمی هیدروژن فلوراید و تری فلوراید بور باید کنترل شود. هر دو ماده می توانند باعث تحریک چشم، پوست، بینی و گلو شوند.

شما به تجهیزات تهویه مناسب و استخراج دود نیاز دارید. این هزینه و پیچیدگی را به فضای کاری شما می افزاید. اتصالات لحیم شده نیز تحت ارتعاش ضعیف می شوند. خود لحیم می تواند در طول زمان ترک بخورد، به خصوص در محیط هایی با حرکت مداوم. برای کاربردهای با ارتعاش بالا، چین‌خوردگی یا خاتمه IDC اغلب قابل اعتمادتر است.

خاتمه IDC: نمای کلی و ویژگی های کلیدی

IDC Termination متفاوت از چین و لحیم کاری عمل می کند. کانکتور دارای کنتاکت های تیز و چنگال مانندی است که وقتی سیم را فشار می دهید، عایق سیم را قطع می کند. این عایق را کنار زده و به فلز اجازه می دهد مستقیماً هادی را لمس کند. اصلا نیازی به جدا کردن سیم ندارید. این فناوری در دهه 1960 شروع شد و به زودی در اتوماسیون مخابرات، خودرو و کارخانه رایج شد.

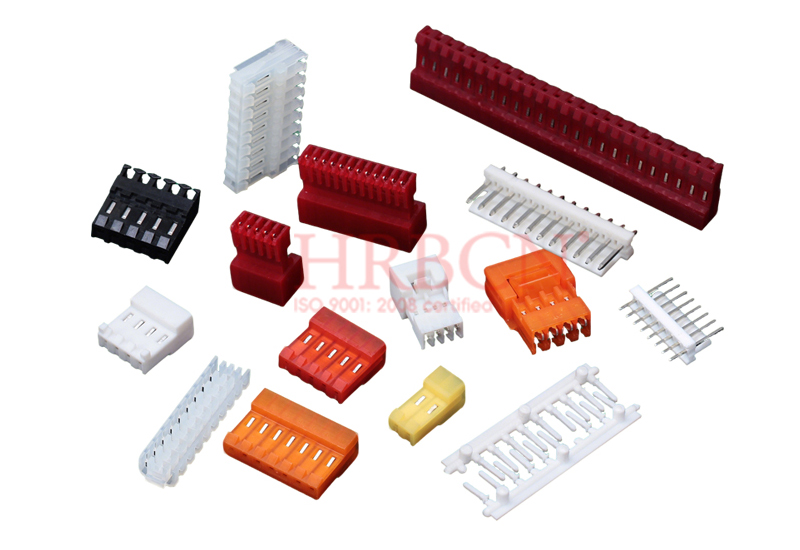

ویژگی های رابط HRB&HRBCN IDC

رابط HRB&HRBCN قطعات IDC را برای سرعت و قابلیت اطمینان می سازد. شما یک سیم را به شکاف اتصال فشار می دهید و تیغه های تماس از طریق عایق برش می زنند تا هادی را محکم نگه دارند. این کار نیاز به ابزارهای برش را از بین می برد و زمان راه اندازی را تا حد زیادی کاهش می دهد. می توانید ده ها سیم را به جای چند ساعت در چند دقیقه تمام کنید.

این کانکتور با اندازه های زیادی سیم کار می کند، بنابراین می توانید از آن در کارهای مختلف استفاده کنید. فرقی نمی‌کند 1.27 میلی‌متری یا 2.54 میلی‌متری نیاز داشته باشید به اندازه‌های زمین ، یک گزینه مطابقت وجود دارد. ساختار قوی از مواد سختی استفاده می کند که لرزش و حرکت را بدون شل شدن کنترل می کند. این باعث می‌شود کانکتور برای محیط‌های متحرکی که ممکن است مفاصل چین خورده یا لحیم شده شکسته شوند، مناسب باشد.

طراحی همچنین امکان خاتمه انبوه را فراهم می کند. با یک ابزار پرس ساده می توانید سیم های زیادی را همزمان وصل کنید. این سرعت به خطوط تولید که در آن خروجی اهمیت دارد کمک می کند. کانکتور مقاومت تماس ثابت را در بسیاری از چرخه های جفت گیری حفظ می کند. به عنوان مثال، یک خانواده کانکتور IDC معمولی مقاومت تماس 20 mΩ را از طریق 10 چرخه جفت گیری رتبه بندی شده در تولید دارد، در حالی که نسخه نمونه سازی سخت تر اجازه 25 چرخه را می دهد.

معایب خاتمه IDC

خاتمه IDC محدودیت هایی دارد که باید درباره آنها بدانید. نسخه های اولیه فقط با سیم های جامد کار می کردند. سازندگان بعداً از سیم رشته‌ای پشتیبانی کردند، اما قبل از شروع باید بررسی کنید که نوع سیم شما کار می‌کند.

تعداد چرخه های جفت گیری مسئله دیگری است. اکثر کانکتورهای IDC فقط می توانند تعداد معینی از درج و برداشتن را انجام دهند. هنگامی که یک سیم را وصل می کنید، قطع مکرر برق ممکن است به عملکرد آسیب برساند. این باعث می شود IDC برای مشاغلی که نیاز به قطع مکرر دارند انتخاب نامناسبی باشد.

پتنت های قدیمی مشکلات مهندسی بیشتری را نشان می دهند. طرح های اولیه با گرما و استرس مکانیکی مشکل داشتند تا اینکه توماس اینترنشنال با مسئولیت محدود در سال 1985 یک کانکتور فلزی یک تکه با تیرهای شکاف دار را به ثبت رساند. TE Connectivity بعداً در سال 2003 مشکلات چروکیدگی بد را با طراحی عضو راهنما برطرف کرد. این تعمیرات باعث بهتر شدن قطعات شد اما همچنین نشان می دهد که ساخت چقدر باید دقیق باشد.

برای مرجع نیروی درج، کانکتورهای D-Sub معمولاً به حداکثر 3.3 نیوتن در هر تماس نیاز دارند . . هنگام طراحی فرآیند مونتاژ خود باید برای این کار برنامه ریزی کنید.

مقایسه: تفاوت های کلیدی بین روش ها

مقاومت مکانیکی و مقاومت در برابر لرزش

شما باید بدانید که هر روش چگونه استرس فیزیکی را کنترل می کند. چین خوردگی قوی ترین پیوند مکانیکی را ایجاد می کند. فلز سرد کار شده شکل کامل و ساختار دانه خود را حفظ می کند. این به مفاصل چین‌دار کمک می‌کند در مکان‌های با لرزش بالا مانند موتور خودرو یا ماشین‌های کارخانه به خوبی عمل کنند. یک اتصال چین دار خوب محکم می ماند زیرا آستین فلزی رشته های سیم را محکم می گیرد. اما مفاصل لحیم شده با حرکت مداوم ضعیف تر می شوند. لحیم کاری می تواند به مرور زمان ترک بخورد. این باعث می شود لحیم کاری انتخاب بدی برای کارهایی با ارتعاش مداوم باشد. IDC Termination در وسط قرار دارد. کنتاکت های چنگال مانند سیم را محکم می گیرند و هادی را در جای خود نگه می دارند. طراحی قوی، لرزش و حرکت را بدون شل شدن کنترل می کند. برای محیط های متحرک که در آن سیم ها می لرزند، چین خوردگی و ختم IDC هر دو لحیم کاری را شکست می دهند.

قابلیت تعمیر نیز مهم است. اتصالات چین دار به شما این امکان را می دهد که ترمینال را بردارید و یک ترمینال جدید را پر کنید. اتصالات لحیم شده نیاز به لحیم کاری دارند که می تواند با گرما به قطعات مجاور آسیب برساند. IDC Termination معمولاً فقط تعداد معینی از چرخه های جفت گیری را امکان پذیر می کند. هنگامی که یک سیم را به داخل فشار می دهید، قطع مکرر برق ممکن است به عملکرد آسیب برساند. به این فکر کنید که هر چند وقت یکبار باید هنگام انتخاب روش خود را قطع و وصل کنید.

حساسیت به حرارت، سطح مهارت و وابستگی به ابزار

حساسیت حرارتی این روش ها را از راه های کلیدی متمایز می کند. لحیم کاری گرمای قابل توجهی به اتصال اضافه می کند. شما باید دما را به دقت کنترل کنید. گرمای بیش از حد به عایق سیم آسیب می زند یا لنت های PCB را بلند می کند. گرمای خیلی کم یک مفصل سرد ایجاد می کند که هدایت ضعیفی دارد. سیم پیچ و ختم IDC به هیچ وجه از گرما استفاده نمی کند. این امر آنها را برای قطعات حساس به حرارت ایمن تر می کند و خطر آسیب حرارتی را از بین می برد.

نیازهای سطح مهارت بسیار متفاوت است. لحیم کاری به بالاترین مهارت نیاز دارد. شما باید به کنترل دما، زمان بندی و تکنیک های قلع کاری تسلط داشته باشید. اتصال لحیم کاری بد کسل کننده به نظر می رسد و بی سر و صدا از کار می افتد. چین دار کردن به مهارت متوسطی نیاز دارد. شما باید ابزار مناسب را انتخاب کنید و برای هر سیم سنج بمیرید. استاندارد کردن فرآیند آسان است، اما باید دقیقاً آن را دنبال کنید. خاتمه IDC به حداقل مهارت نیاز دارد. شما فقط سیم را به شکاف اتصال فشار دهید. تیغه های تماس به طور خودکار عایق را قطع می کنند. این احتمال خطای انسانی را کاهش می دهد.

هزینه ابزار و سرعت تولید نیز بسیار متفاوت است. جدول زیر این مبادلات را نشان می دهد :

لحیم کاری هزینه ابزار پایینی دارد . شما فقط به یک آهن لحیم کاری، لحیم کاری و فلاکس نیاز دارید. اما نیاز به مهارت بالا و فرآیند آهسته دستی آن را برای هر اتصال در تولید انبوه پرهزینه می کند. چین دادن به انبردست دقیق یا ماشین خودکار نیاز دارد. پایانه های مختلف نیاز به قالب های مشابه دارند که هزینه شروع را افزایش می دهد. با این حال، سرعت تولید خودکار سریع هزینه هر اتصال را کاهش می دهد. خاتمه IDC برای اجراهای با حجم بالا مقرون به صرفه ترین است. فرآیند ساده، عایق بندی، لحیم کاری و چین خوردگی عایق را حذف می کند. شما در زمان و هزینه صرفه جویی می کنید زیرا چندین مرحله دستی را حذف کرده اید. برای خطوط تولید بزرگ، IDC Termination کمترین هزینه کار را برای هر اتصال می دهد.

سناریوهای کاربردی: زمان استفاده از هر روش

ارتعاش بالا و تعمیرات میدانی

در مکان هایی که تکان های زیادی دارند، هر اتصالی تست می شود. شما به مفصلی نیاز دارید که وقتی چیزها زیاد حرکت می کنند محکم بماند. چین خوردگی قوی ترین پیوند مکانیکی را برای این شرایط ایجاد می کند. فلز سرد کار شده شکل کامل خود را در داخل حفظ می کند. این به آن کمک می کند در برابر آسیب ناشی از حرکت مکرر مقاومت کند. شما باید برای نواحی موتور، ماشین‌های کارخانه و سیستم‌های ماشین چین‌دار را انتخاب کنید. اتصالات لحیم شده به مرور زمان دچار ترک می شوند. لحیم کاری سخت نمی تواند استرس را تحمل کند. بنابراین لحیم کاری انتخاب بدی برای تجهیزاتی است که می لرزند یا حرکت می کنند.

هنگام تعمیر موارد در زمینه، به ابزارهای ساده و نتایج سریع نیاز دارید. ممکن است یک ابزار چین دار سنگین یا یک آهن لحیم کاری نداشته باشید. IDC Termination یک راه حل عملی می دهد. فقط سیم را به شکاف اتصال فشار دهید. تیغه های تماس به خودی خود عایق را قطع می کنند. شما نیازی به جدا کردن سیم یا استفاده از گرما ندارید. این باعث می شود تعمیرات میدانی سریعتر و قابل اعتمادتر باشد. کانکتور سیم را محکم نگه می دارد. برای اکثر تجهیزاتی که حرکت می کنند می توانید به آن اعتماد کنید.

برای تکان دادن متوسط، شما انتخاب هایی دارید. پر کردن هنوز هم برای اتصالات مهم بهترین است. کانکتور ترکیب خوبی از سرعت و قدرت را ارائه می دهد. کنتاکت های چنگال مانند سیم را بدون لحیم می گیرند. این طرح به خوبی لرزش را کنترل می کند. برای بسیاری از کارهایی که حرکت منظم دارند می توانید از آن استفاده کنید.

مونتاژ PCB و پروژه های حساس به هزینه

مونتاژ PCB نیاز به لحیم کاری دارد. قطعات مستقیماً روی برد می روند. شما به اتصالات دقیق بین لنت های کوچک و سرنخ های قطعه نیاز دارید. لحیم کاری این کنترل را به شما می دهد. کانکتورهای چین دار و IDC برای قطعات سوراخ دار یا روی سطح کار نمی کنند. برای کار PCB باید از لحیم کاری استفاده کنید. این فرآیند به شما امکان می دهد قطعات را به هم نزدیک کنید. این باعث صرفه جویی در فضای مهم روی تخته می شود.

پروژه هایی که به هزینه اهمیت می دهند به روش دیگری نیاز دارند. شما می خواهید هزینه های نیروی کار را پایین نگه دارید. این روش نیاز به کشیدن سیم ها و چین دادن هر یک را از بین می برد. با یک ابزار پرس ساده، سیم های زیادی را به طور همزمان وصل می کنید. این امر زمان تولید را بسیار کاهش می دهد. برای دوره های تولید بزرگ، این روش کمترین هزینه را برای هر اتصال می دهد. شما در هزینه ابزار و نیروی کار صرفه جویی می کنید.

Crimping برای پروژه های متوسط ​​به خوبی کار می کند. ممکن است توجیه هزینه ابزار برای دسته های کوچک سخت تر باشد. اما برای خطوط تولید، سرعت ارزش آن را دارد. لحیم کاری به کارگران ماهر نیاز دارد. این باعث می شود هر اتصال هزینه بیشتری داشته باشد. باید به کل هزینه فکر کنید. ابزار، نیروی کار و بازرسی را در محاسبات خود لحاظ کنید. هر روش الگوی هزینه متفاوتی دارد. روشی را انتخاب کنید که متناسب با میزان تولید و بودجه شما باشد.

حکم: بهترین انتخاب برای موارد استفاده رایج

بهترین برای علاقمندان عمومی و نمونه سازی

شما مدارهایی را در خانه می سازید یا ایده های جدید را روی یک نیمکت آزمایش می کنید. پروژه های شما اغلب تغییر می کنند. شما به انعطاف پذیری بیشتر از سرعت نیاز دارید. لحیم کاری این آزادی را به شما می دهد. یک آهن لحیم کاری اولیه هزینه کمی دارد. می توانید به راحتی مفاصل را دوباره کار کنید. شما می توانید اجزای سازنده را بدون تعویض کامل کانکتورها تعویض کنید. برای نمونه های اولیه، لحیم کاری منطقی است. شما گرما را کنترل می کنید. فرم مشترک را می بینید. با تمرین به سرعت این مهارت را یاد می گیرید.

چین دار کردن همچنین برای علاقه مندانی که سیم کشی می سازند کار می کند. شما به یک ابزار چین دار با کیفیت نیاز دارید. ابزارهای ارزان به جای ایجاد اتصال مناسب، سیم را خرد می کنند. یک ضامن دار خوب هزینه بیشتری دارد اما نتیجه می دهد. هر بار نتایج ثابتی دریافت می کنید. جدول نیروی کشش IPC/WHMA-A-620 نشان می دهد که یک چین خوب باید در برابر چه چیزی مقاومت کند. برای سیم 22 AWG، گیره شما باید حداقل 31.1 نیوتن را قبل از بیرون کشیدن سیم نگه دارد. برای 18 AWG، این عدد به 66.7 نیوتن می رسد. می توانید کار خود را با یک مقیاس کششی ساده تست کنید. این مرحله تأیید اعتماد به ارتباطات شما را ایجاد می کند.

IDC Termination مناسب علاقه‌مندانی است که کابل‌های مشابه زیادی می‌سازند. پروژه های کابل نواری بیشترین سود را دارند. کانکتور را با یک گیره کوچک یا پرس دستی روی سیم فشار دهید. بدون سلب کردن بدون لحیم کاری. بدون چین و چروک فردی. اتصال 10 سیم را در چند ثانیه تمام می کنید. معاوضه، قابلیت تعمیر است. هنگامی که کانکتور را فشار دهید، نمی توانید به راحتی آن را جدا کرده و دوباره استفاده کنید. قبل از انجام تعهد، طول کابل خود را به دقت برنامه ریزی کنید.

برای نمونه‌سازی اولیه، یک آهن لحیم کاری و یک پیچ کننده اصلی روی نیمکت خود نگه دارید. شما از هر دو استفاده خواهید کرد. لحیم کاری برای کار PCB و اتصالات ظریف. برای اتصال دهنده هایی که با لرزش یا جابجایی مکرر مواجه می شوند، چین دار کنید. این ترکیب اکثر نیازهای علاقمندان را بدون شکستن بودجه شما پوشش می دهد.

بهترین برای محیط های صنعتی و حرفه ای

خطوط تولید نیازمند سرعت، ثبات و قابلیت ردیابی هستند. انتخاب شما بر بازده و هزینه های گارانتی شما تأثیر می گذارد. لحیم کاری در مقیاس گران می شود. اپراتورهای ماهر هزینه بیشتری دارند. هر مفصل زمان می برد. بازرسی به چشم های آموزش دیده یا تجهیزات اشعه ایکس نیاز دارد. برای سیم کشی با حجم بالا، لحیم کاری به ندرت برنده می شود.

چین دار کردن بر تولید مهار خودرو و هوافضا غالب است. استانداردها سختگیرانه است. بر اساس IPC-A-620، نسبت پر شدن مقطع برای یک چین دار باید بین 60 تا 80 درصد باشد . این آزمایش مخرب فشرده سازی مناسب هادی را تأیید می کند. حفره هایی را که می توانند بعداً باعث خوردگی شوند بررسی می کند. شما ارتفاع و عرض چین را با میکرومتر اندازه گیری می کنید . استحکام کششی را با تسترهای کششی تأیید می کنید. شما تجزیه و تحلیل مقطع را با آنالایزرهای کیفیت چین انجام می دهید. چروک های زیاد یا کم، پشتیبانی عایق ناکافی و رشته های آسیب دیده را بررسی می کنید. این بررسی‌ها تضمین می‌کنند که هر اتصالی نیروی کشش مورد نیاز را برآورده می‌کند. جدول زیر حداقل نیروهای کششی را برای گیج های سیم معمولی نشان می دهد :

این مقادیر از IPC/WHMA-A-620 آمده است. آنها حداقل نیروی کششی را تعریف می کنند که یک ترمینال چین دار باید قبل از بیرون کشیدن سیم تحمل کند. تیم کیفیت شما باید نمونه ها را به طور منظم آزمایش کند. این فرآیند زمان بر است اما از خرابی میدان جلوگیری می کند.

برای خاتمه انبوه کابل نواری مسطح یا سیم های مجزا، IDC Termination سریع ترین زمان چرخه را ارائه می دهد. سیم های زیادی را همزمان فشار می دهید. این فرآیند مراحل جداسازی و انفرادی را حذف می‌کند. اتصال دهنده HRB&HRBCN کانکتورهای IDC را دقیقاً برای این منظور می سازد. قطعات آنها به خوبی لرزش را کنترل می کند. آنها با چندین سیم سنج کار می کنند. آنها دارای گواهینامه های بین المللی مانند UL و VDE هستند. برای خطوط تولیدی که نیاز به هزاران اتصال در روز دارند، IDC Termination کمترین هزینه نیروی کار را برای هر اتصال ارائه می دهد.

هیچ روش واحدی برنده هر سناریویی نیست. لحیم کاری برای نمونه های اولیه و کار PCB مناسب است. Crimping در محیط های با ارتعاش بالا با استانداردهای کیفیت دقیق عالی است. IDC Termination سرعت بی نظیری را برای مونتاژ کابل با حجم بالا فراهم می کند. روش را با حجم تولید، الزامات کیفیت و محیط خود مطابقت دهید. برای خاتمه انبوه سریع و قابل اعتماد، راه حل های IDC از کانکتور HRB&HRBCN به عنوان یک انتخاب عالی است.

چین خوردگی به دلیل مقاومت در برابر لرزش و سهولت استفاده متمایز است. لحیم کاری اتصالات فشرده ایجاد می کند اما تحت فشار مکانیکی ضعیف می شود. تولید سریع و با حجم بالا با روش جابجایی عایق بهترین عملکرد را دارد. هیچ روش واحدی برای هر موقعیتی کار نمی کند. انتخاب شما به نیازهای خاص شما بستگی دارد. محیط پروژه، سطح مهارت و حجم تولید خود را در نظر بگیرید. هر روش دارای نقاط قوت و ضعف است. برای اتصالات سریع و مطمئن بدون سیم، خاتمه IDC از رابط HRB&HRBCN یک راه حل قوی ارائه می دهد. هر روش را به دقت ارزیابی کنید. موردی را انتخاب کنید که با نیازهای برنامه شما مطابقت دارد. انتخاب صحیح باعث صرفه جویی در زمان و جلوگیری از شکست می شود. تصمیم خود را بر اساس واقعیت ها و اهداف پروژه خود بگیرید. برای بهترین نتیجه، روش را با نیازهای خود مطابقت دهید.

سوالات متداول

کدام روش اتصال برای تولید انبوه سریعتر کار می کند؟

IDC Termination به شما امکان می دهد چندین سیم را به طور همزمان و بدون قطع شدن وصل کنید. یک ابزار مطبوعاتی ساده ده ها اتصال را در چند ثانیه به پایان می رساند. این روش بیشترین صرفه جویی در زمان کار را در خطوط با حجم بالا می کند.

آیا برای هر روش به ابزار خاصی نیاز دارم؟

بله چین دادن به ابزار و قالب خاصی برای هر سیم سنج نیاز دارد. لحیم کاری نیاز به آهن، لحیم کاری و شار دارد. IDC Termination از یک ابزار مطبوعاتی استفاده می کند. هزینه ابزار بین روش ها بسیار متفاوت است.

آیا کانکتورهای IDC می توانند سیم رشته ای را اداره کنند؟

اتصال دهنده های IDC مدرن از سیم رشته ای پشتیبانی می کنند، اما ابتدا باید سازگاری را بررسی کنید. نسخه های اولیه فقط با سیم جامد کار می کردند. همیشه قبل از استفاده مطمئن شوید که نوع سیم شما با مشخصات اتصال مطابقت دارد.

کدام روش در برابر لرزش بهتر مقاومت می کند؟

چین خوردگی قوی ترین پیوند مکانیکی را برای ارتعاش ایجاد می کند. فلز سرد کار شده ساختار دانه کامل خود را حفظ می کند. IDC Termination همچنین حرکت را به خوبی کنترل می کند. اتصالات لحیم شده ممکن است تحت تکان دادن مداوم ترک بخورند.

آیا لحیم کاری برای مبتدیان بی خطر است؟

لحیم کاری نیاز به کنترل دقیق حرارت و تهویه مناسب دارد. باید از استنشاق دود فلزات سنگین خودداری کنید. خاتمه IDC یا چین خوردگی ممکن است انتخاب های امن تری برای کاربران جدید با تجربه کمتر باشد.
