تفاوت بین کانکتورهای برد به برد و سیم به برد

شما می توانید تفاوت زیادی بین کانکتورهای برد به برد و کانکتورهای سیم به برد در نحوه اتصال قطعات الکترونیکی مشاهده کنید. کانکتورهای برد به برد، دو برد مدار چاپی را درست به هم متصل می کنند. کانکتورهای سیم به برد، سیم ها را به یک برد مدار متصل می کنند. چیزی که انتخاب می‌کنید، قابلیت اطمینان و قوی بودن طراحی شما را تغییر می‌دهد. رابط HRB&HRBCN انتخاب های خوبی برای هر دو نوع ارائه می دهد. جدول زیر نشان می دهد که کدام کانکتور برای کارهای مختلف بهترین است:

اگر می خواهید یک اتصال کوچک و داخلی داشته باشید، از کانکتورهای برد به برد استفاده کنید. اگر به سیم های خارجی یا برق بیشتری نیاز دارید، از اتصال دهنده های سیم به برد استفاده کنید.

خوراکی های کلیدی

• کانکتورهای برد به برد دو برد مدار چاپی را به هم متصل می کنند. این به کوچک‌تر شدن دستگاه‌ها و عملکرد بهتر کمک می‌کند.

• کانکتورهای سیم به برد سیم های بیرونی را به یک برد مدار متصل می کنند. این به شما امکان می دهد برق و سیگنال ها را به روش های مختلف متصل کنید.

• اگر طراحی کوچکی می خواهید از اتصالات برد به برد استفاده کنید. آنها برای داده های سریع در مواردی مانند تلفن های هوشمند و لپ تاپ ها خوب هستند.

• اگر به اتصالات خارجی نیاز دارید، اتصالات سیم به برد را انتخاب کنید. اینها برای سنسورها و کابل های برق در ماشین ها و ماشین های خانگی استفاده می شوند.

• به مواردی مانند اندازه زیر و بم، رتبه فعلی و مدت زمانی که اتصال دهنده برای پروژه خود انتخاب می کنید فکر کنید.

• همیشه بررسی کنید که آیا کانکتور می تواند چیزهایی مانند آب و لرزش را تحمل کند یا خیر. این اطمینان حاصل می کند که در مکان های سخت کار می کند.

• چیدمان PCB خود را به خوبی برنامه ریزی کنید تا همه چیز به درستی هماهنگ شود. این به جلوگیری از مشکلات کانکتورهای شما کمک می کند.

• کانکتورهای HRB&HRBCN انتخاب های زیادی دارند که از قوانین ایمنی پیروی می کنند. این باعث می شود آنها برای بسیاری از مصارف ایمن و مناسب باشند.

نمای کلی اتصالات برد به برد

اتصالات برد به برد چیست؟

کانکتورهای برد به برد دو برد مدار چاپی را به هم وصل می کنند. این کانکتورها به شما کمک می کنند تا سیستم های الکترونیکی را در قطعات بسازید. شما به سیم اضافی نیاز ندارید، بنابراین دستگاه ها می توانند کوچکتر باشند. کانکتورهای برد به برد داده ها را سریع جابجا می کنند و کارها را ساده می کنند. آنها همچنین به لرزش، مشکلات سیگنال و گرما در طراحی های شما کمک می کنند.

در اینجا جدولی وجود دارد که ویژگی های اصلی طراحی و کارهایی که انجام می دهند را فهرست می کند :

این کانکتورها را در بسیاری از دستگاه های جدید مشاهده می کنید. آنها در لپ تاپ ها، تلفن های هوشمند و ماشین های مخصوص کار کار می کنند. Shenzhen Haiyuncheng Electronic Co., Ltd. کانکتورهای برد به برد می سازد که ضد آب هستند و در اندازه های مختلف می باشند. این ویژگی ها به آنها کمک می کند تا در داخل و خارج به خوبی کار کنند.

انواع و تنظیمات

چند نوع btb معمولی وجود دارد که می توانید برای سیستم خود انتخاب کنید. هر نوع برای یک راه اندازی یا کار متفاوت کار می کند.

میزانسن

کانکتورهای میزانسن به شما امکان می دهند یک تخته را روی دیگری قرار دهید. این باعث صرفه جویی در فضا می شود و به شما امکان می دهد طرح بندی را تغییر دهید. اغلب کانکتورهای میزانسن را در تنظیمات با برد اصلی و برد کوچکتر می بینید. آنها به شما کمک می کنند تخته ها را در کنار هم یا روی هم وصل کنید.

کارت لبه

کانکتورهای کارت لبه از لبه PCB برای اتصال استفاده می کنند. برد را داخل کانکتور می‌کشید تا به آنها بپیوندید. این نوع برای راه اندازی سریع و تعویض آسان مناسب است. کانکتورهای کارت لبه را در رایانه ها و سیستم های تلفن پیدا می کنید.

انباشته شدن

کانکتورهای انباشته به شما این امکان را می دهد که تخته های زیادی را روی هم قرار دهید. این باعث ایجاد یک پشته بلند می شود. شما از کانکتورهای انباشته در دستگاه هایی استفاده می کنید که به اتصالات زیادی نیاز دارند. آنها به شما کمک می کنند تا محصولات کوچک با کاربردهای فراوان بسازید.

در اینجا جدولی وجود دارد که انواع اتصالات و کارهایی که انجام می دهند را نشان می دهد:

برنامه های کاربردی

در بسیاری از مواردی که استفاده می کنید، اتصالات برد به برد پیدا می کنید. آنها PCB ها را بدون سیم وصل می کنند، بنابراین آشفتگی کمتری وجود دارد. این کانکتورها برای فضاهای کوچک عالی هستند. شما از آنها در تنظیمات با برد اصلی و برد کوچکتر استفاده می کنید. در الکترونیک، آنها در لپ تاپ ها و گوشی های هوشمند هستند. تعداد زیادی پین آنها را برای دستگاه های کوچک مناسب می کند. در ماشین‌های کار، کانکتورهای ضدآب از شرکت Shenzhen Haiyuncheng Electronic Co., Ltd.، همه چیز را از خاک و آب در امان نگه می‌دارد. می توانید در مکان های سخت مانند کارخانه ها یا چراغ های بیرونی روی این کانکتورها حساب کنید.

نکته: کانکتورهایی با اگر می‌خواهید از ورود آب یا گرد و غبار جلوگیری کنید، این کمک می کند که تجهیزات شما بیشتر دوام بیاورند و بهتر کار کنند. رتبه IP بالا انتخاب کنید.

پارامترهای کلیدی

هنگامی که کانکتورهای برد به برد را انتخاب می کنید، باید به برخی از پارامترهای مهم توجه کنید. این عوامل به شما کمک می کند تصمیم بگیرید که آیا یک رابط برای پروژه شما مناسب است یا خیر. در اینجا موارد اصلی وجود دارد که باید بررسی کنید:

1. Pitch Options
   Pitch به معنای فاصله بین پین های روی کانکتور است. اندازه های زمین کوچکتر به شما امکان می دهد پین های بیشتری را در یک فضای کوچک قرار دهید. این برای دستگاه های کوچک مانند گوشی های هوشمند عالی است. اندازه های زمین بزرگتر اتصالات قوی تری به شما می دهد و کار با آن آسان تر است. جدول زیر نشان می دهد که چگونه گام بر روی سایر ویژگی ها تأثیر می گذارد:

   گام (میلی متر)	رتبه فعلی (A)	چگالی اتصال (پین/cm²)	استحکام مکانیکی	پیچیدگی تولید
   0.4	0.3	625	*	*****
   0.5	0.5	400	**	****
   0.8	0.5	156	****	**
   1.27	0.5-1.0	62	*****	*

   توجه: گام های کوچکتر به شما در صرفه جویی در فضا کمک می کند ، اما می تواند کانکتور را محکم تر کند و مونتاژ آن را سخت تر کند.

2. جریان و ولتاژ
   باید بررسی کنید که کانکتور چقدر جریان و ولتاژ می تواند تحمل کند. در صورت مصرف بیش از حد برق، کانکتور ممکن است داغ شود یا از کار بیفتد. همیشه رتبه کانکتور را با نیازهای دستگاه خود مطابقت دهید. اتصالات برد به برد خوب سیگنال های شما را شفاف و ایمن نگه می دارد.

3. دوام
   دوام به شما می گوید که چند بار می توانید قبل از فرسوده شدن کانکتور بردها را وصل و جدا کنید. برخی از کانکتورها هزاران چرخه دوام می آورند. اگر دستگاه شما باید مرتباً باز و بسته شود، کانکتوری با دوام بالا انتخاب کنید. همچنین به دنبال ویژگی هایی باشید که از ضربه، لرزش و رطوبت محافظت می کنند.

ملاحظات طراحی

وقتی پروژه خود را برنامه ریزی می کنید، باید به ملاحظات طراحی btb فکر کنید. این انتخاب ها بر نحوه عملکرد اتصالات برد به برد شما در زندگی واقعی تأثیر می گذارد.

چیدمان PCB

• شما باید چیدمان بردهای مدار چاپی خود را به دقت برنامه ریزی کنید. اطمینان حاصل کنید که کانکتورها با پدهای روی هر دو تخته هماهنگ هستند.

• به ارتفاع پشته فکر کنید. این فضای بین دو تخته است. کانکتوری را انتخاب کنید که متناسب با طراحی شما باشد.

• فضای اطراف کانکتور را بررسی کنید. فضای کافی برای مونتاژ و آزمایش بگذارید.

تراز

• تراز خوب به شما کمک می کند تا از پین های خمیده و اتصالات بد جلوگیری کنید. در صورت امکان از پست های راهنما یا ویژگی های تراز استفاده کنید.

• مطمئن شوید که نیروی جفت گیری خیلی زیاد نباشد. اگر اینطور باشد، ممکن است به کانکتور یا برد آسیب برسانید.

• قبل از اینکه طراحی خود را به پایان برسانید تناسب را تست کنید. این به شما کمک می کند مشکلات را زودتر تشخیص دهید.

نکته: همیشه ملاحظات طراحی btb مانند تراز، ارتفاع پشته و یکپارچگی سیگنال را مرور کنید. این مراحل به شما کمک می کند از اشتباهات پرهزینه جلوگیری کنید و دستگاه خود را قابل اعتمادتر کنید.

وقتی این مراحل را دنبال می‌کنید، مطمئن می‌شوید که کانکتورهای برد به برد شما به خوبی کار می‌کنند و برای مدت طولانی دوام می‌آورند.

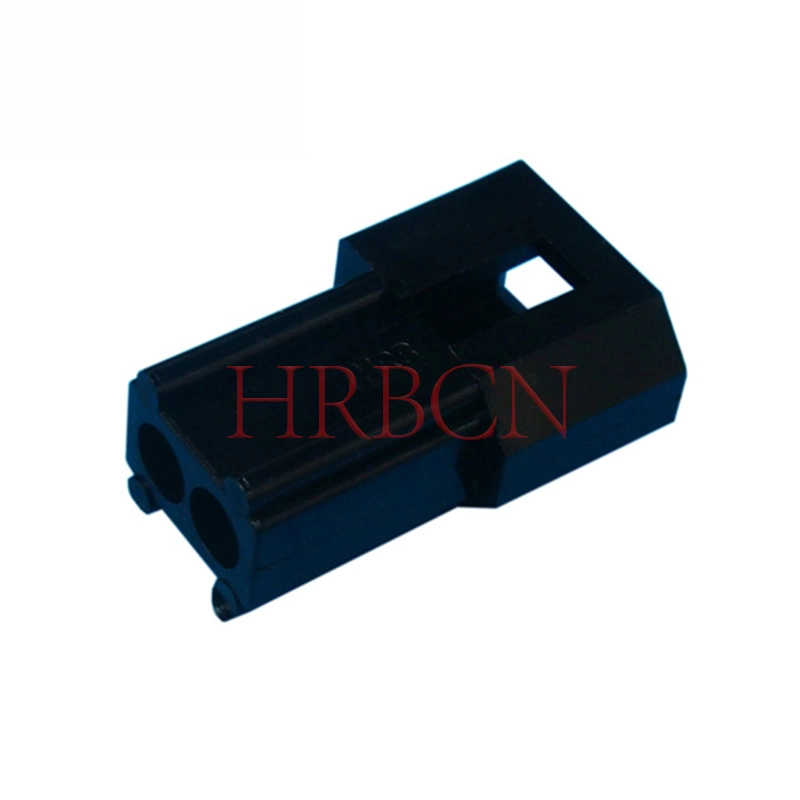

اتصالات سیم به برد با رابط HRB&HRBCN

اتصالات سیم به برد چیست؟

کانکتورهای سیم به برد سیم ها را مستقیماً به یک برد مدار چاپی متصل می کنند. این کانکتورها به ایجاد پیوندهای الکتریکی قوی و ایمن کمک می کنند. شما می توانید آنها را در بسیاری از دستگاه های الکترونیکی پیدا کنید. آنها به شما اجازه می دهند برق یا سیگنال هایی را از سیم های بیرونی به برد دستگاه خود بیاورید. کانکتور دارای یک هدر روی برد و یک محفظه برای سیم است. آنها در اشکال و اندازه های مختلف برای مصارف مختلف وجود دارند.

در اینجا جدولی وجود دارد که ویژگی های اصلی و بخش هایی از انواع رایج wtb را فهرست می کند:

با بررسی گام، جریان، ولتاژ و سایر جزئیات، کانکتور مناسب را انتخاب می‌کنید. این موارد به شما کمک می کند تا کانکتور را با پروژه خود مطابقت دهید.

انواع و ویژگی ها

چند نوع متداول wtb وجود دارد که می توانید از بین آنها انتخاب کنید. هر نوع برای مشاغل خاصی بهترین است و ساخت و ساز را آسان می کند.

چین دار

اتصال دهنده های چین دار از یک قطعه فلزی استفاده می کنند که روی سیم فشار داده شده است. برای فشرده کردن آن به ابزار خاصی نیاز دارید. این یک پیوند قوی بین سیم و کانکتور ایجاد می کند. کانکتورهای چین دار برای استفاده سریع و بسیار قابل اعتماد هستند. آنها را در ماشین ها و ماشین هایی می بینید که در آنها به یک اتصال ایمن نیاز دارید.

IDC

IDC به معنای اتصال جابجایی عایق است. لازم نیست ابتدا سیم را جدا کنید. کانکتور دارای تیغه های تیز است که از روی پوشش سیم بریده و فلز را لمس می کند. کانکتورهای IDC در زمان صرفه جویی می کنند و با کابل های ریبون به خوبی کار می کنند. آنها را در رایانه ها و کنترل پنل ها پیدا می کنید.

ترمینال پیچ

کانکتورهای ترمینال پیچ از یک پیچ برای نگه داشتن سیم استفاده می کنند. سیم را در آن قرار می دهید و پیچ را می چرخانید تا محکم بماند. این نوع ساده است و به شما امکان می دهد سیم ها را سریع عوض کنید. ترمینال های پیچی در تجهیزات کارخانه و منابع تغذیه استفاده می شوند.

برنامه های کاربردی

اتصالات سیم به برد در بسیاری از مکان ها استفاده می شود. آنها برق و سیگنال ها را در ماشین های الکتریکی به هم متصل می کنند . آنها را در سیستم های کمک راننده نیز می بینید. این کانکتورها پیوندهای محکمی در سیستم های الکتریکی خودرو ایجاد می کنند. در کارخانه ها در ماشین آلات و سیستم های کنترل کار می کنند.

نکته: کانکتور مناسب را برای کار خود انتخاب کنید تا دستگاه شما ایمن تر و قوی تر شود.

اتصالات سیم به برد به شما قدرت و انعطاف پذیری می دهد. شما می توانید آنها را در ماشین ها، لوازم الکترونیکی خانگی و ماشین های کارخانه استفاده کنید. آنها به شما کمک می کنند دستگاه هایی بسازید که دوام داشته باشند و به خوبی کار کنند.

مشخصات فنی

هنگامی که اتصالات سیم به برد را انتخاب می کنید، باید برخی از مشخصات کلیدی را بررسی کنید. این مشخصات به شما کمک می کند کانکتور مناسب برای پروژه خود را انتخاب کنید. آنها همچنین مطمئن می شوند که کانکتور شما در همه شرایط به خوبی کار می کند.

اندازه های زمین

اندازه Pitch فضای بین هر پین روی کانکتور است. می‌توانید اندازه‌های زیربنای زیادی مانند 2.5 میلی‌متر و 5.08 میلی‌متر پیدا کنید. اندازه های زمین کوچک به شما امکان می دهد پین های بیشتری را در یک منطقه کوچک قرار دهید. استفاده از اندازه های زمین بزرگ آسان تر است و پیوندهای قوی تری ایجاد می کند. همیشه اندازه زمین را با ملاحظات طراحی و طراحی wtb مطابقت دهید.

• گام کوچک (مانند 2.5 میلی متر): مناسب برای دستگاه های کوچک و مدارهای محکم.

• گام بزرگ (مانند 5.08 میلی متر): بهترین گزینه برای پیوندهای قوی و راه اندازی آسان.

گزینه های آبکاری

آبکاری پین های رابط را می پوشاند تا زنگ زدگی را متوقف کند و به حرکت برق کمک کند. می توانید آبکاری طلا یا قلع را انتخاب کنید. آبکاری طلا بهترین محافظت را می دهد و در مکان های سخت کار می کند. آبکاری قلع برای اکثر مصارف خوب است و هزینه کمتری دارد.

• روکش طلا: برای مکان های سخت و رسانایی بالا عالی است.

• آبکاری قلع: برای استفاده روزانه خوب است و باعث صرفه جویی در هزینه می شود.

مقاومت محیطی

شما می خواهید کانکتور شما حتی در مکان های سخت دوام بیاورد. اتصالات سیم به برد خوب از آب، گرد و غبار و مواد شیمیایی جلوگیری می کند. آنها همچنین در هوای گرم یا سرد کار می کنند. به دنبال ویژگی هایی مانند مقاومت در برابر اکسیداسیون و مواد قوی باشید. این موارد به کانکتور شما کمک می‌کند تا دوام بیشتری داشته باشد و دستگاه شما را ایمن نگه دارد.

نکته: هنگام انتخاب کانکتور، همیشه به ملاحظات طراحی wtb مانند لرزش، شوک و دما فکر کنید. این به شما کمک می کند تا از مشکلات دستگاه خود جلوگیری کنید.

مزایای اتصال سیم به برد HRB&HRBCN

وقتی از استفاده می کنید، چیزهای خوبی دریافت می کنید . کانکتور Wire to board از رابط HRB&HRBCN این کانکتورها برای کارایی بالا و ایمنی در بسیاری از مشاغل ساخته شده اند.

تطبیق پذیری

شما می توانید از این کانکتورها به روش های مختلفی استفاده کنید. آنها در اندازه ها و شکل های زمینی زیادی وجود دارند. می‌توانید سربرگ‌های با زاویه راست یا عمودی، طرح‌های تک یا دو ردیفه و گزینه‌های مختلف آبکاری را انتخاب کنید. این باعث می شود که اتصال دهنده در پروژه شما آسان شود. می توانید از آنها در ماشین ها، کارخانه ها و لوازم الکترونیکی خانگی استفاده کنید. آنها همچنین در مواردی مانند لوازم خانگی هوشمند و ماشین های کارخانه به خوبی کار می کنند.

قابلیت اطمینان

اتصالات سیم به برد HRB&HRBCN برای دوام ساخته شده اند. آنها قفل های قوی دارند و می توانند لرزش و ضربه را تحمل کنند. می توانید از آنها در مکان هایی با جابجایی زیاد یا آب و هوای بد استفاده کنید. این کانکتورها با استانداردهای برتر صنعت مانند ISO 9001 ، UL/cUL، TS16949، TUV و VDE مطابقت دارند. می توانید به آنها اعتماد کنید تا دستگاه شما را ایمن و کار کند. آنها همچنین به شما در صرفه جویی در هزینه کمک می کنند زیرا نیازی به تعویض مکرر آنها ندارید.

توجه: همیشه قبل از انتخاب کانکتور، گواهینامه ها و ملاحظات طراحی wtb را بررسی کنید. این به شما کمک می کند قوانین ایمنی را رعایت کنید و دستگاه شما را به خوبی کار کند.

مقایسه: برد به برد در مقابل سیم به برد

تفاوت های عملکردی

وقتی نحوه کار این کانکتورها را مقایسه می کنید، می بینید که آنها متفاوت هستند. کانکتورهای برد به برد دو برد مدار چاپی را به هم وصل می کنند. اگر می خواهید دستگاهتان کوچک و مرتب باشد، از آنها استفاده می کنید. اتصالات سیم به برد به شما امکان می دهد سیم ها را به برد مدار چاپی متصل کنید. این به شما کمک می کند چیزهایی مانند سنسورها یا سوئیچ ها را به برد اصلی خود متصل کنید.

در اینجا جدولی وجود دارد که روش های اصلی تفاوت آنها را نشان می دهد :

هنگامی که می خواهید دو برد را در داخل یک دستگاه به هم وصل کنید، زمانی که نیاز دارید برق یا سیگنال‌هایی را از خارج وارد کنید، از اتصالات سیم به برد استفاده می‌کنید. از کانکتورهای برد به برد استفاده می کنید .

نکته: به آنچه برای اتصال نیاز دارید فکر کنید. اگر می خواهید دو تخته را به هم وصل کنید، از رابط های برد به برد استفاده کنید. اگر نیاز به اتصال سیم دارید، از اتصالات سیم به برد استفاده کنید.

موارد عملکرد و استفاده

این مهم است که بدانید هر کانکتور در زندگی واقعی چگونه کار می کند. کانکتورهای برد به برد داده ها را به سرعت بین بردها جابه جا می کنند. آنها برای دستگاه هایی که نیاز به سیگنال های زیادی در یک فضای کوچک دارند، مانند گوشی های هوشمند یا سرورها، بهترین هستند. این کانکتورها می توانند داده ها را بسیار سریع، گاهی اوقات بیش از 10 گیگابیت بر ثانیه ارسال کنند.

اتصالات سیم به برد برای برق و سیگنال های کندتر خوب هستند. هنگامی که نیاز به اتصال سیم به برد دارید، مانند لوازم خانگی یا اتومبیل، از آنها استفاده می کنید. آنها برای فواصل کوتاه یا متوسط ​​به خوبی کار می کنند و اضافه کردن یا تغییر قطعات را آسان می کنند.

در اینجا جدولی وجود دارد که به شما کمک می کند نحوه عملکرد آنها و مکان استفاده از آنها را مقایسه کنید:

• اتصالات برد به برد: زمانی که به داده های سریع و اتصالات زیاد نیاز دارید، مانند رایانه ها یا دستگاه های هوشمند، از آنها استفاده می کنید.

• اتصالات سیم به برد: زمانی که نیاز به اتصال قطعات خارجی مانند سنسورها یا کابل های برق به برد خود دارید، از آنها استفاده می کنید.

توجه: کانکتورهای برد به برد به شما کمک می کنند دستگاه های کوچک و سریع بسازید. اتصالات سیم به برد به شما کمک می کند قطعات خارجی را اضافه کنید و تعمیرات را آسان تر کنید.

عوامل مکانیکی و محیطی

باید به این فکر کنید که از هر کانکتور کجا و چگونه استفاده می کنید. مکانی که از آنها استفاده می کنید می تواند میزان عملکرد آنها را تغییر دهد. کانکتورهای برد به برد اغلب در داخل دستگاه ها قرار دارند، بنابراین باید محکم قرار بگیرند و لرزش یا ضربه را کنترل کنند. باید مواردی مانند پیچ، تعداد پین‌ها و تعداد دفعاتی که می‌توانید آن‌ها را متصل و قطع کنید بررسی کنید.

اتصالات سیم به برد اغلب با استرس بیشتری روبرو هستند. آنها ممکن است نیاز داشته باشند که از آب، گرد و غبار یا مواد شیمیایی جلوگیری کنند. باید ببینید که قفل چقدر محکم است، چقدر در برابر کشیدن مقاومت می کند و آیا می تواند تغییرات دما یا رطوبت را تحمل کند.

در اینجا چند نکته مهم وجود دارد که باید به آنها فکر کنید:

• جایی که از آن استفاده می کنید (داخل یا بیرون)

• چقدر نیرو برای اتصال یا قطع کردن نیاز دارید

• کانکتور چقدر عمیق وارد می شود و تنظیم پین

• تعداد گام و پین

• چند بار می توانید قبل از فرسوده شدن از آن استفاده کنید

• اگر بتواند لرزش، ضربه، رطوبت و تغییرات دما را تحمل کند

• اگر بتواند در برابر چیزهایی که باعث زنگ زدگی می شوند مقاومت کند

نکته: همیشه کانکتوری را انتخاب کنید که با محل استفاده از آن مطابقت داشته باشد. اگر دستگاه شما زیاد حرکت می کند یا با آب و هوای بد روبرو می شود، کانکتوری را انتخاب کنید که بتواند آن را مدیریت کند.

شما می توانید از این مقایسه مهندسی برای کمک به انتخاب کانکتور مناسب برای پروژه خود استفاده کنید. به آنچه باید متصل کنید، سیگنال‌هایتان با چه سرعتی باید بروند و کجا از دستگاهتان استفاده می‌شود، فکر کنید.

زمان انتخاب هر نوع

باید بدانید چه زمانی از کانکتورهای برد به برد و چه زمانی از اتصالات سیم به برد استفاده کنید. هر نوع در موقعیت های مختلف بهترین عملکرد را دارد. اگر می خواهید پروژه شما به خوبی کار کند، باید کانکتور را با نیازهای خود مطابقت دهید.

اتصالات برد به برد را زمانی انتخاب کنید که:

• شما می خواهید دو یا چند برد مدار چاپی را در یک دستگاه وصل کنید.

• شما وسایل الکترونیکی مدولار می سازید که نیاز به ارتقا یا تعمیرات آسان دارند.

• شما محصولاتی را با تابلوهای توسعه یا دختر طراحی می کنید.

• شما باید سیگنال ها را بین PCB ها بدون استفاده از سیم اضافی هدایت کنید.

• شما یک چیدمان جمع و جور و مرتب در داخل یک محوطه می خواهید.

این کانکتورها به شما کمک می کنند در فضا صرفه جویی کنید و دستگاه خود را مرتب نگه دارید. اغلب آنها را در لپ تاپ ها، تلفن های هوشمند و سایر وسایل الکترونیکی کوچک می بینید. آنها همچنین در ماشین هایی که نیاز به تعداد زیادی تخته در کنار هم دارند به خوبی کار می کنند.

اتصالات سیم به برد را زمانی انتخاب کنید که:

• شما باید سیم های خارج از دستگاه خود را به یک برد مدار چاپی وصل کنید.

• شما می خواهید سنسورها، سوئیچ ها یا کابل های برق را به سیستم خود اضافه کنید.

• شما دستگاه هایی می سازید که نیاز به سیم کشی انعطاف پذیر یا مونتاژ آسان دارند.

• شما با تجهیزاتی کار می کنید که با لرزش، حرکت یا محیط های خشن روبرو هستند.

• شما می خواهید بدون باز کردن کل دستگاه، تعمیرات یا تغییراتی انجام دهید.

اتصالات سیم به برد به شما انعطاف بیشتری می دهد. می توانید از آنها در ماشین ها، لوازم خانگی و ماشین های کارخانه استفاده کنید. آنها اضافه کردن یا تغییر قطعات را آسان می کنند.

نکته: همیشه قبل از انتخاب کانکتور به نیازهای پروژه خود نگاه کنید. به این فکر کنید که کجا از آن استفاده می کنید، چقدر فضای دارید و هر چند وقت یکبار نیاز به اتصال یا جدا کردن قطعات دارید.

برای تصمیم گیری می توانید از مقایسه مهندسی استفاده کنید. به ساختار، کاربرد و محیط هر کانکتور نگاه کنید. به این ترتیب شما بهترین نوع را برای طراحی خود انتخاب می کنید و باعث می شوید دستگاه خود عمر بیشتری داشته باشد.

انتخاب کانکتور مناسب

الزامات برنامه

شما باید کانکتوری را انتخاب کنید که متناسب با پروژه شما باشد. هر نوع کانکتور شکل و بهترین کاربرد خود را دارد. جدول زیر نشان می دهد که کدام کانکتور برای کارهای مختلف کار می کند:

همیشه اندازه، گام و میزان برق مورد نیاز کانکتور خود را بررسی کنید. به این فکر کنید که کجا از آن استفاده می کنید و هر چند وقت یکبار آن را وصل یا جدا می کنید.

اشتباهات رایج در انتخاب

مردم گاهی اوقات هنگام انتخاب کانکتورها اشتباه می کنند. این اشتباهات می تواند باعث ایجاد مشکل در دستگاه شما شود. در اینجا برخی از موارد رایج وجود دارد:

• انتخاب کانکتور بدون فکر کردن به لرزش ، گرما یا میزان استفاده از آن. این می تواند باعث شود خیلی زود بشکند.

• انتخاب کانکتور فقط به این دلیل که ارزان است. این می تواند باعث شود دستگاه شما در هنگام شلوغی بد کار کند.

• استفاده از کانکتور معمولی در مکان های سخت. این می تواند باعث توقف کار در خارج یا در کارخانه ها شود.

• پین ها درست قرار نمی گیرند. این از ساختمان بد یا اندازه های اشتباه رخ می دهد.

اگر زودتر بدانید دستگاه شما به چه چیزی نیاز دارد، می توانید این اشتباهات را متوقف کنید. همیشه به کیفیت قطعات، پوشش و کیس فکر کنید. با شرکت هایی کار کنید که به جزئیات اهمیت می دهند و راه هایی برای کمک به همسویی ارائه می دهند.

نکاتی برای جلوگیری از خطا

با رعایت نکات ساده می توانید انتخاب های بهتری داشته باشید. جدول زیر به شما توصیه های مفیدی می دهد :

نکته: همیشه قبل از اتمام طراحی، رابط خود را در زندگی واقعی آزمایش کنید. این به شما کمک می کند مشکلات را زودتر پیدا کنید و دستگاه شما را به خوبی کار کند.

همچنین باید در مورد انتخاب های رابط خود با تیم خود صحبت کنید. این به شما کمک می کند تا اشتباهات را پیدا کنید و بهترین رابط را برای پروژه خود انتخاب کنید.

راه حل های اتصال دهنده HRB&HRBCN

شما کانکتوری می خواهید که به خوبی کار کند و برای مدت طولانی دوام بیاورد. رابط HRB&HRBCN انتخاب های زیادی برای پروژه هایتان به شما می دهد. می توانید راه حل هایی برای اتومبیل ها، خانه های هوشمند، کارخانه ها و دستگاه های پزشکی پیدا کنید. این شرکت مطمئن می شود که هر کانکتور استانداردهای بالایی را رعایت می کند. محصولاتی دریافت می کنید که تست های ISO 9001، UL، TS16949، TUV و VDE را گذرانده اند. این گواهینامه ها نشان می دهد که کانکتورها ایمن و قابل اعتماد هستند.

شما می توانید از طیف گسترده ای از انواع کانکتورها را انتخاب کنید. برخی برای اتصال سیم ها به تخته ها بهترین کار را دارند. دیگران به شما کمک می کنند تا دو تخته را به هم متصل کنید. شما می توانید اندازه زمین، شکل و آبکاری مناسب را برای نیازهای خود انتخاب کنید. رابط HRB&HRBCN همچنین گزینه های ضد آب را ارائه می دهد. این ها دستگاه های شما را از آب و گرد و غبار در امان نگه می دارند.

در اینجا جدولی وجود دارد که آنچه را که با اتصال HRB&HRBCN بدست می آورید نشان می دهد:

در صورت نیاز به کمک می توانید با تیم اتصال دهنده HRB&HRBCN صحبت کنید. آنها به سوالات شما پاسخ می دهند و به شما کمک می کنند بهترین رابط را انتخاب کنید. همچنین می توانید طرح های دلخواه را بخواهید. تیم تحقیق و توسعه این شرکت می تواند یک رابط فقط برای پروژه شما بسازد.

نکته: همیشه قبل از انتخاب یک رابط، گواهی‌ها و ویژگی‌ها را بررسی کنید. این به شما کمک می کند تا انتخابی مطمئن و هوشمندانه داشته باشید.

برای مشاهده تمامی محصولات و راه حل ها اتصالات برای بسیاری از صنایع و مصارف پیدا خواهید کرد. می توانید به رابط HRB&HRBCN اعتماد کنید تا به شما در ساخت دستگاه های قوی و ایمن کمک کند. می توانید به وب سایت HRB&HRBCN Connector مراجعه کنید.

می توانید بگویید که کانکتورهای برد به برد و سیم به برد یکسان نیستند. کانکتورهای برد به برد به PCB ها می پیوندند تا دستگاه های کوچک بسازند. کانکتورهای سیم به برد برای طراحی های انعطاف پذیرتر، سیم های بیرونی را به هم متصل می کنند. اگر می خواهید کانکتور مناسب را انتخاب کنید، این مراحل را دنبال کنید:

1. به این فکر کنید که پروژه شما به چه چیزی نیاز دارد ، مانند فضا و مکان استفاده از آن.

2. با تیم خود کار کنید تا چیدمان و مواد مورد نیاز خود را بررسی کنید.

3. اطمینان حاصل کنید که کانکتور قوی است و برای مدت طولانی دوام می آورد.

4. قبل از اتمام پروژه، کانکتورها را امتحان کنید.

همچنین باید به مواردی مانند توجه کنید . اندازه کانکتور ، میزان الکتریسیته قابل تحمل و رعایت قوانین ایمنی بررسی کنید که آیا در مکان های گرم، مرطوب یا لرزان به خوبی کار می کند تا دستگاه شما ایمن بماند و هر بار کار کند.

سوالات متداول

تفاوت اصلی بین کانکتورهای برد به برد و سیم به برد چیست؟

برای اتصال دو برد مدار از کانکتورهای اتصالات سیم به برد به شما امکان می دهد سیم ها را به یک برد مدار متصل کنید. هر نوع متناسب با نیازهای طراحی متفاوت است. برد به برد استفاده می کنید .

چه زمانی باید از کانکتور برد به برد استفاده کرد؟

شما باید از اتصالات برد به برد در دستگاه های فشرده استفاده کنید. این کانکتورها به شما کمک می کنند در فضا صرفه جویی کنید و طراحی خود را مرتب نگه دارید. آنها در وسایل الکترونیکی مانند لپ تاپ و تلفن های هوشمند بهترین کار را دارند.

چه صنایعی از اتصالات سیم به برد استفاده می کنند؟

اتصالات سیم به برد را در خودروسازی، اتوماسیون صنعتی، لوازم الکترونیکی مصرفی و فناوری پزشکی پیدا می کنید. این کانکتورها به شما کمک می کنند تا سیستم های قوی و انعطاف پذیر بسازید.

چگونه گام اتصال مناسب را انتخاب می کنید؟

اندازه دستگاه و نیازهای سیگنال خود را بررسی می کنید. زمین کوچک متناسب با فضاهای تنگ است. زمین بزرگ اتصالات قوی تری می دهد. همیشه زمین را با نیازهای پروژه خود مطابقت دهید.

آیا کانکتورهای HRB&HRBCN دارای گواهی ایمنی هستند؟

بله. کانکتورهای HRB&HRBCN مطابق با استانداردهای ISO 9001، UL، TS16949، TUV و VDE هستند. برای عملکرد ایمن و قابل اعتماد می توانید به این کانکتورها اعتماد کنید.

آیا می توانید از اتصالات سیم به برد در فضای باز استفاده کنید؟

اگر انواع ضد آب یا مقاوم در برابر خوردگی را انتخاب می کنید، می توانید از اتصالات سیم به برد در فضای باز استفاده کنید. این کانکتورها از دستگاه شما در برابر آب و گرد و غبار محافظت می کنند.

چه گزینه های آبکاری برای اتصالات موجود است؟

می توانید آبکاری طلا یا قلع را انتخاب کنید. آبکاری طلا رسانایی بهتری می دهد و دوام بیشتری دارد. آبکاری قلع برای اکثر مصارف خوب عمل می کند و هزینه کمتری دارد.
