رابط IDC RAST 2.5 با فناوری IDT | رابط HRB M728X

به اشتراک گذاشتن برای:

رابط IDC RAST 2.5 با فناوری IDT | رابط HRB M728X

کانکتورهای HRB M728X RAST 2.5 IDC برای اتصالات سیم به برد فشرده و قابل اعتماد در لوازم خانگی، الکترونیک صنعتی و سیستم های کنترل هوشمند طراحی شده اند.
سری M728X با دارا بودن فناوری پیشرفته جابجایی عایق (IDT)، خاتمه سریع و کارآمد سیم را بدون کندن یا چین دادن امکان پذیر می کند و به کاهش زمان مونتاژ و بهبود ثبات تولید کمک می کند.
با ساختارهای استاندارد RAST 2.5 و مکانیسم های قفل ایمن، این کانکتورها به طور موثری از عدم تطبیق جلوگیری می کنند و عملکرد الکتریکی پایدار را در برنامه های کاربردی تضمین می کنند.
طراحی فشرده، انتقال سیگنال قابل اعتماد و گزینه‌های کدگذاری انعطاف‌پذیر، کانکتورهای HRB RAST 2.5 را برای سیستم‌های الکترونیکی مدرن که به راه‌حل‌های اتصال ایمن، بادوام و صرفه‌جویی در فضا نیاز دارند، ایده‌آل می‌سازد.

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
M728X
نام تجاری:
HRB
کد:
8536909000

شرح کدنویسی و رابط جفت گیری HRB

سری	پوز خیر	تماس با Pitch	توضیحات	جفت گیری با

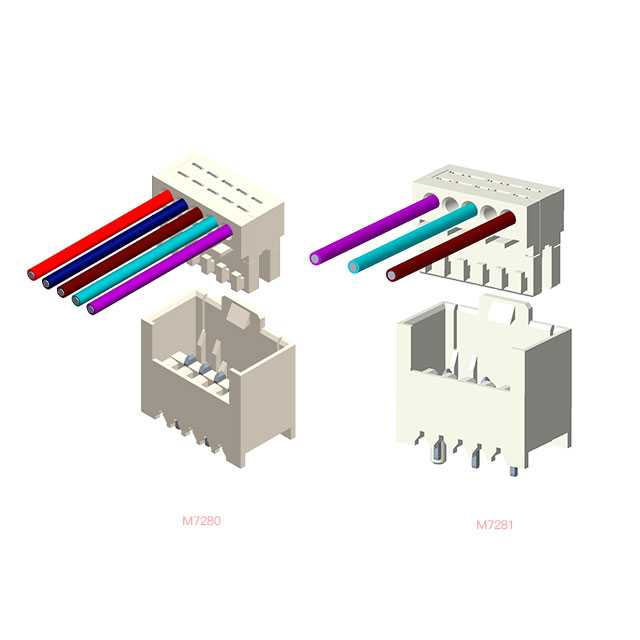

M7280	2-20 پین	2.5 میلی متر	کانکتور RAST 2.5 برای جفت گیری غیر مستقیم، عایق فناوری جابجایی (IDT)، با دنده کلید	M7230 M7268
M7281	3-19 پین	5.0 میلی متر	کانکتور RAST 2.5 برای جفت گیری غیر مستقیم، عایق فناوری جابجایی (IDT)، با دنده کلید	M7264

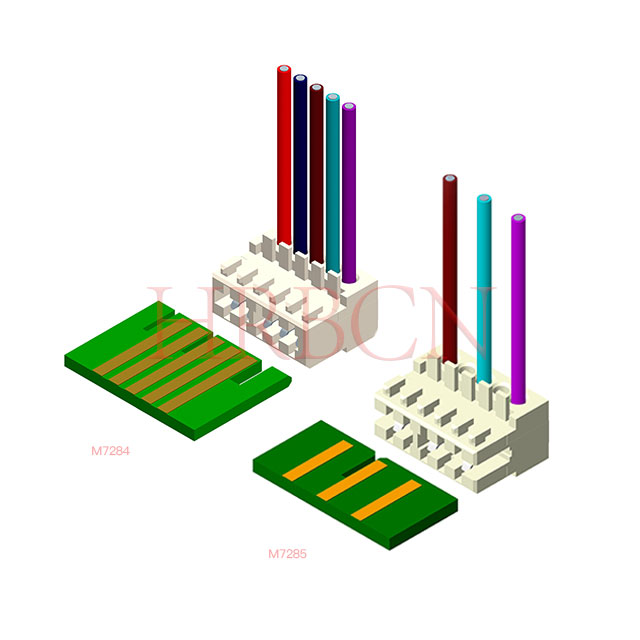

M7284	2-20 پین	2.5 میلی متر	رابط RAST 2.5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، به طور متناوب با یا بدون دنده کلید و کناره های بسته، برای هادی های جداگانه	PCB
M7285	3-19 پین	5.0 میلی متر	رابط RAST 2.5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، به طور متناوب با یا بدون دنده کلید و کناره های بسته، برای هادی های جداگانه	PCB

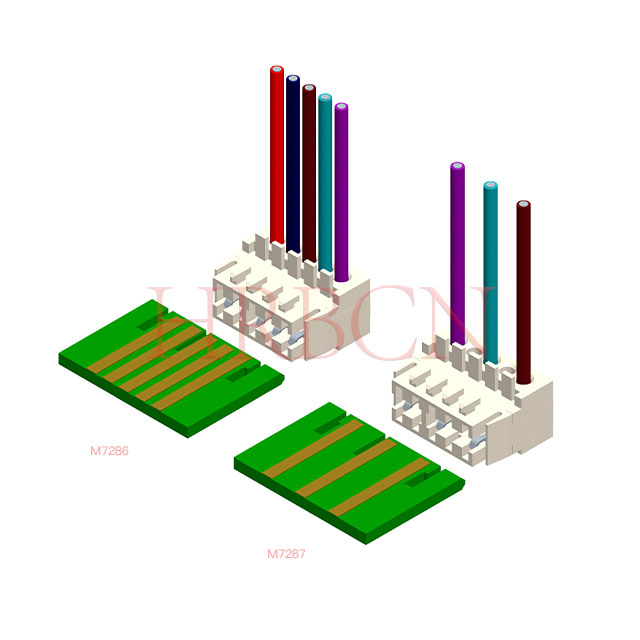

M7286	2-20 پین	2.5 میلی متر	کانکتور RAST 2.5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، با قفل کردن روی برد مدار چاپی با استفاده از قلاب های قفل جانبی، با دنده کلید، برای هادی های جداگانه.	PCB
M7287	3-19 پین	5.0 میلی متر	کانکتور RAST 2.5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، با قفل کردن روی برد مدار چاپی با استفاده از قلاب های قفل جانبی، با دنده کلید، برای هادی های جداگانه	PCB

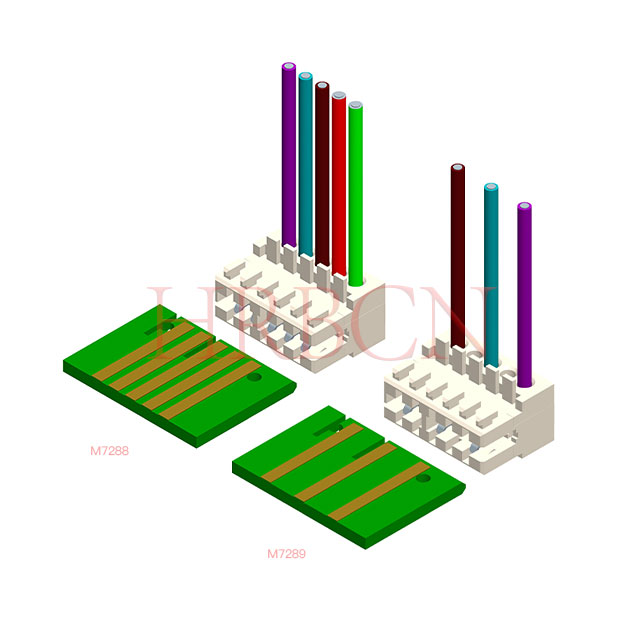

M7288	2-20 پین	2.5 میلی متر	کانکتور RAST 2.5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، با قفل کردن روی برد مدار چاپی با استفاده از قلاب های قفل، به طور متناوب با یا بدون دنده کلید و کناره های بسته، برای هادی های جداگانه	PCB
M7289	3-19 پین	5.0 میلی متر	کانکتور RAST 2.5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، با قفل کردن روی برد مدار چاپی با استفاده از قلاب های قفل، به طور متناوب با یا بدون دنده کلید و کناره های بسته، برای هادی های جداگانه	PCB

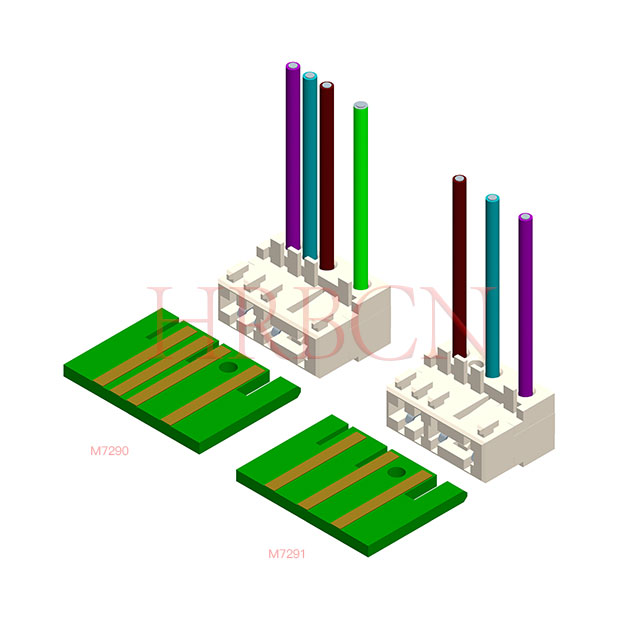

M7290	2-20 پین	2.5 میلی متر	کانکتور RAST 2.5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، با قفل کردن روی برد مدار چاپی با استفاده از قلاب های قفل، به طور متناوب با یا بدون دنده کلید و کناره های بسته، برای هادی های جداگانه	PCB
M7291	3-19 پین	5.0 میلی متر	کانکتور RAST 2.5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، با قفل کردن روی برد مدار چاپی با استفاده از قلاب های قفل، به طور متناوب با یا بدون دنده کلید و کناره های بسته، برای هادی های جداگانه	PCB

مزایای فناوری IDC

خاتمه کابل سریع و کارآمد
کاهش خطاهای مونتاژ
تماس الکتریکی پایدار و قابل اعتماد
طراحی سیم کشی ساده
هزینه های کار و تولید کمتر
سازگاری اتصال بهبود یافته است
دوام بالا در هنگام حمل و نقل و نصب

ویژگی های محصول

رابط استاندارد RAST 2.5
پایان سیم IDT قابل اعتماد
طراحی فشرده سیم به تخته
گزینه های قفل و پلاریزاسیون ایمن
مونتاژ سریع و کاهش هزینه کار
عملکرد الکتریکی پایدار
تنظیمات کدگذاری انعطاف پذیر
مناسب برای تولید خودکار

انطباق

دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU
دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)
AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)
مقررات اروپایی POPs (EU) 2019/1021
مقررات اروپایی POPs (EU) 2024/2570
مقررات اروپایی POPs (EU) 2025/718
مقررات اروپایی POPs (EU) 2023/1608
مقررات اروپایی POPs (EU) 2019/1021
مقررات اروپایی POPs (EU) 2025/843
مقررات اروپایی POPs (EU) 2025/1930
مقررات (EC) Np 1907/2006 در مورد پیشنهاد REACHUS California 65

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی: VDE، UL، cUL

درجه اشتعال پذیری UL: UL 94V-0

برنامه های کاربردی معمولی

لوازم خانگی و ماشین لباسشویی
سیستم های کنترل صنعتی
ماژول های الکترونیکی خودرو
دستگاه های خانه هوشمند
تجهیزات منبع تغذیه
سیستم های لوازم خانگی تجاری
تجهیزات اتوماسیون اداری
دستگاه های ارتباطی و شبکه

س: چرا RAST 2.5 و RAST 5.0 را انتخاب کنید؟

A: انعطاف پذیری دوگانه: RAST 2.5 برای توان فشرده و کم تا متوسط. RAST 5.0 برای کاربردهای با جریان بالا و ناهموار.

راندمان بالا: کانکتورهای HRB دارای خاتمه IDC هستند که سیم‌کشی و چین خوردگی را حذف می‌کند و زمان مونتاژ را تا 50% برای خطوط خودکار کاهش می‌دهد.

قابلیت اطمینان اثبات شده: طراحی تماس 4 نقطه ای، انطباق با سیم درخشنده و قفل مثبت عملکرد طولانی مدت را در شرایط شدید تضمین می کند.

استانداردسازی جهانی: قابل تعویض با کانکتورهای سازگار با RAST از تولید کنندگان پیشرو، کاهش خطرات زنجیره تامین.

اتصالات RAST 2.5 و RAST 5.0 از دستگاه‌های جمع‌وجور خانه هوشمند گرفته تا ماشین‌آلات صنعتی سنگین، تطبیق‌پذیری، قابلیت اطمینان و کارایی بی‌نظیر را برای طراحی الکترونیکی مدرن ارائه می‌کنند.

س: تفاوت بین کانکتورهای RAST 2.5 و RAST 5.0 چیست؟

A: تفاوت اصلی در اندازه زمین و رتبه بندی جریان است. RAST 2.5 از زمین فشرده 2.5 میلی متری برای صرفه جویی در فضا و اتصال کم تا متوسط استفاده می کند. RAST 5.0 دارای پیچ 5.0 میلی متری است که برای کاربردهای با جریان بالا و توان بالا مناسب است. هر دو از ساختار استاندارد صنعتی یکپارچه با طراحی جفت‌گیری و قفل بی‌خبر پیروی می‌کنند.

س: سناریوهای کاربردی اصلی کانکتورهای سری RAST چیست؟

A: آنها به طور گسترده در کالاهای سفید خانگی، دستگاه های خانه هوشمند، سیستم های HVAC، اتوماسیون ساختمان، الکترونیک داخلی خودرو، پانل های کنترل صنعتی و تجهیزات منبع تغذیه، پوشش نیازهای اتصال سیم به برد، برد به برد و سیم به سیم استفاده می شوند.

س: آیا کانکتورهای RAST در برابر دمای بالا و لرزش مقاوم هستند؟

ج: قطعا. این سری از مواد عایق با کیفیت بالا و طراحی ساختاری بهینه، با تحمل دمای عالی و عملکرد ضد لرزش، پایدار برای عملکرد طولانی مدت در محیط‌های کاری سخت خانگی، HVAC و خودرو استفاده می‌کند.

س: آیا سری HRB RAST از خاتمه IDC پشتیبانی می کند؟

ج: بله. کانکتورهای HRB RAST 2.5 و RAST 5.0 از فناوری خاتمه IDC حرفه ای پشتیبانی می کنند، که روش های سیم کشی و چین را حذف می کند، کارایی تولید را تا حد زیادی بهبود می بخشد و برای خطوط مونتاژ انبوه خودکار مناسب است.

س: آیا RAST 2.5 و RAST 5.0 عملکرد ضد جاگذاری نادرست دارند؟

ج: بله. پلاریزاسیون داخلی و ساختار کلیدبندی به طور موثر از تطبیق نادرست جلوگیری می کند. مجهز به مکانیزم قفل ایمن برای جلوگیری از شل شدن اتصال ناشی از لرزش، تضمین پایداری و ایمنی اتصال.

س: آیا سری HRB RAST می تواند جایگزین کانکتورهای استاندارد معمولی شود؟

ج: بله. HRB RAST 2.5 و RAST 5.0 از ابعاد استاندارد صنعتی جهانی و مشخصات نصب پیروی می‌کنند، با سازگاری خوب، که می‌تواند کاملاً جایگزین قطعات استاندارد متداول متداول شود و هزینه‌های تهیه را کاهش دهد.
