RAST 2.5 DIP هدر تماس عمودی 5.0 میلی متر

M7264-X-XXXX-2B
این هدر پین DIP عمودی سری RAST 2.5 دارای ویژگی های a زمین تماس 5.0 میلی متر، کاملاً بر اساس استاندارد صنعتی RAST 2.5 طراحی شده است. ساخته شده با طراحی بی‌دقت کلید و پست‌های موقعیت‌یابی، از جفت شدن اشتباه جلوگیری می‌کند و اتصال قفل ایمن را تضمین می‌کند.
با استفاده از محفظه PA66 UL94V-0 مقاوم در برابر دمای بالا و پایانه های برنجی قلع اندود، عملکرد الکتریکی پایدار، عایق عالی و مقاوم در برابر شعله را ارائه می دهد. از تطبیق دسته سیم IDC پشتیبانی می کند، ایده آل برای اتصال تخته به سیم در لوازم خانگی، الکترونیک خودرو و تجهیزات کنترل صنعتی. مطابق با RoHS، REACH و گواهینامه های ایمنی مربوطه برای کاربردهای برق صنعتی و خانگی.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M7264-X-XXXX-2B

  • HRB

  • 8536909000

P/N تعریف

M7264 -XXXX -2B-​

   ①       ②     ③

①:  شماره سری اقلام HRB

②: تعداد پین ها: 2-10

③: کلید زدن: 0000-9999


در مورد هدرهای پین سری M7264، نمونه هایی از تنظیمات کلیدی در زیر ذکر شده است. سایر گزینه های کلیدی استاندارد در صورت درخواست در دسترس هستند. لطفا برای جزئیات بیشتر با فروش HRB تماس بگیرید.


تعداد پین ها

(2-10 پین)

HRB P/ N

مثال های کلید زدن

 SPQ (تک) اندازه کارتن (سانتی متر) گام (میلی متر)
2

M7264-2-0000-2B

M7264-2-0001-2B

M7264-2-0002-2B

و غیره

 4800 33×30×27 5.0
3

M7264-3-0000-2B

M7264-3-0003-2B

M7264-3-0005-2B

و غیره

 3000
 33×30×27 5.0

پارامترهای فنی

  • امتیاز جریان: 6 آمپر AC، DC حداکثر.

  • درجه ولتاژ: 250 ولت AC، DC

  • دمای کارکرد: -40℃~+120℃

  • مقاومت تماس: حداکثر 10mΩ

  • مقاومت عایق: 1000mΩ دقیقه

  • ولتاژ تحمل: 2800 ولت AC / دقیقه

  • مواد: مسکن: نایلون66 UL94V-0;  پایانه: برنج، قلع اندود.

  • GWT: 750 ℃ ​​IEC-60335-1

قطعات جفت گیری

IDC سری HRB M7281

M7281-N

IDC سری HRB M7270

M7270

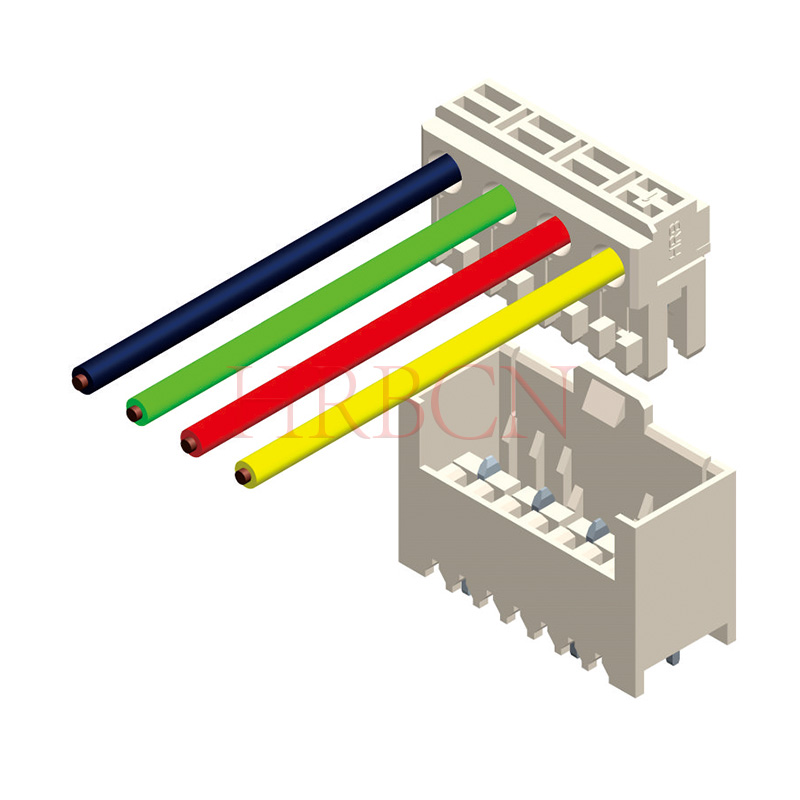

IDC سری HRB M7260

M7260



انطباق

  • دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU

  • دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)

  • AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2024/2570

  • مقررات اروپایی POPs (EU) 2025/718

  • مقررات اروپایی POPs (EU) 2023/1608

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2025/843

  • مقررات اروپایی POPs (EU) 2025/1930

  • مقررات (EC) Np 1907/2006 در مورد REACH

  • پیشنهاد 65 کالیفرنیای ایالات متحده

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی:  UL&cUL; VDE

درجه اشتعال پذیری UL: UL 94V-0


برنامه های سیستم اتصال HRB RAST2.5 و RAST5.0
  • <strong><span style=برنامه های کاربردی ماشین لباسشویی" />
  • <span style=ماشین لباسشویی های تجاری" />
  • <span style=اتصال برق" />
  • <span style=الکترونیک خودرو" />

کانکتور RAST 2.5 از چه فناوری اتصال استفاده می کند؟

این کانکتور RAST 2.5 از فناوری جابجایی عایق IDC برای پایان دادن سریع و مطمئن سیم استفاده می کند.

مشخصات پیچ و پین این کانکتور IDC چیست؟

این کانکتور IDC دارای پیچ استاندارد 2.5 میلی متری است و تنظیمات پین های متعددی را برای تناسب با طرح های مختلف سیم کشی صنعتی ارائه می دهد.

جریان و ولتاژ این کانکتور IDC RAST 2.5 چقدر است؟

این کانکتور RAST 2.5 IDC دارای جریان و ولتاژ نامی پایدار برای کاربردهای برق صنعتی و انتقال سیگنال است.

آیا این کانکتور RAST 2.5 برای مونتاژ خودکار مناسب است؟

بله، این کانکتور RAST 2.5 از مونتاژ خودکار پشتیبانی می کند و به بهبود راندمان سیم کشی برای تولید انبوه کمک می کند.

آیا این کانکتور IDC عملکردهای ضد لرزش و ضد تابش دارد؟

این کانکتور IDC با قفل و پلاریزاسیون طراحی شده است تا از شل شدن و جفت شدن اشتباه در محیط های کاری سخت جلوگیری کند.

این کانکتور سیم به برد چه استانداردهای ضد شعله و ایمنی را رعایت می کند؟

این کانکتور سیم به برد از مواد مقاوم در برابر شعله بالا استفاده می کند و با استانداردهای جهانی ایمنی صنعتی و محیط زیست مطابقت دارد.

چه محدوده سیمی با این رابط RAST 2.5 IDC سازگار است؟

این کانکتور RAST 2.5 IDC با اندازه های رایج سیم صنعتی مطابقت دارد و به طور گسترده در سیستم های دسته سیم استاندارد استفاده می شود.

کاربردهای معمولی این کانکتور برق صنعتی چیست؟

این کانکتور برق صنعتی به طور گسترده در کنترل صنعتی، لوازم خانگی، ماژول های برق و تجهیزات اتوماسیون استفاده می شود.

آیا این کانکتور IDC می تواند جایگزین کانکتورهای چین دار سنتی شود؟

بله، این کانکتور IDC باعث از بین رفتن لخته شدن و چین می شود و می تواند جایگزین کانکتورهای سنتی برای کاهش هزینه های تولید شود.

آیا این رابط RAST 2.5 با رابط های صنعتی استاندارد سازگار است؟

این کانکتور RAST 2.5 از استانداردهای صنعتی جهانی پیروی می کند و سازگاری خوبی با سیستم های مهار اصلی دارد.
