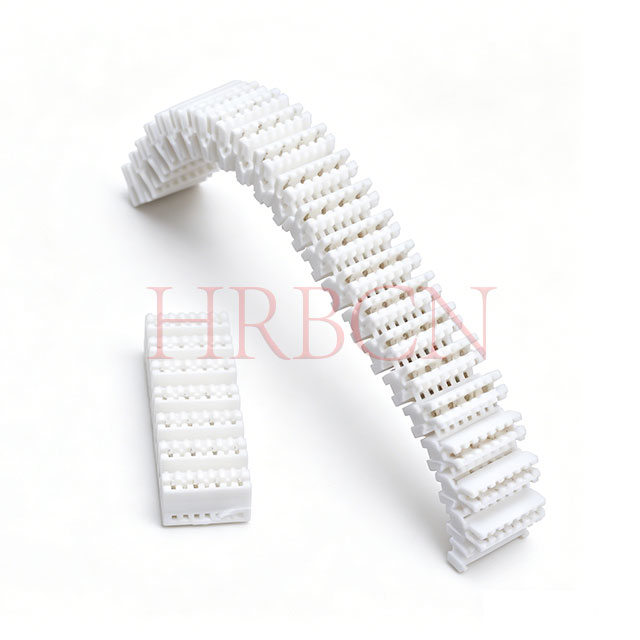

کانکتور IDC RAST 2.5 Power با فناوری IDT | رابط HRB M727X

HRB مدل M727X RAST 2.5 Power IDC از فناوری اتصال جابجایی عایق حرفه ای (IDT/IDC) استفاده می کند که برای اتصالات برق قابل اعتماد سیم به برد و سیم به سیم در لوازم خانگی، سیستم های کنترل صنعتی و الکترونیک خودرو طراحی شده است. از 2 تا 10 پین با گام تماس 5.0 میلی‌متری، دارای 6A/250V AC/DC پشتیبانی می‌کند و در دمای -40 تا +120 درجه سانتی‌گراد به‌طور پایدار کار می‌کند. این کانکتور دارای محفظه نایلون 66 ضد شعله UL94 V-0، پایانه های برنزی فسفر قلع اندود، و پلاریزاسیون با ساختار قفل کننده برای جلوگیری از عدم تطبیق و شل شدن در اثر لرزش طولانی مدت است. هیچ لحیم کاری یا چین خوردگی مورد نیاز نیست، که کارایی مونتاژ را تا حد زیادی بهبود می بخشد و هزینه کار برای تولید انبوه را کاهش می دهد. مطابق با RoHS، REACH، UL، VDE و سایر گواهینامه های ایمنی جهانی، سری HRB M727X راه حل های اتصال پایدار، ایمن و مقرون به صرفه را برای تجهیزات الکتریکی و الکترونیکی مدرن ارائه می دهد.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M727X

  • HRB

  • 8536909000

شرح کدنویسی و رابط جفت گیری HRB

سری

پوز خیر

 تماس با Pitch

توضیحات

جفت گیری با

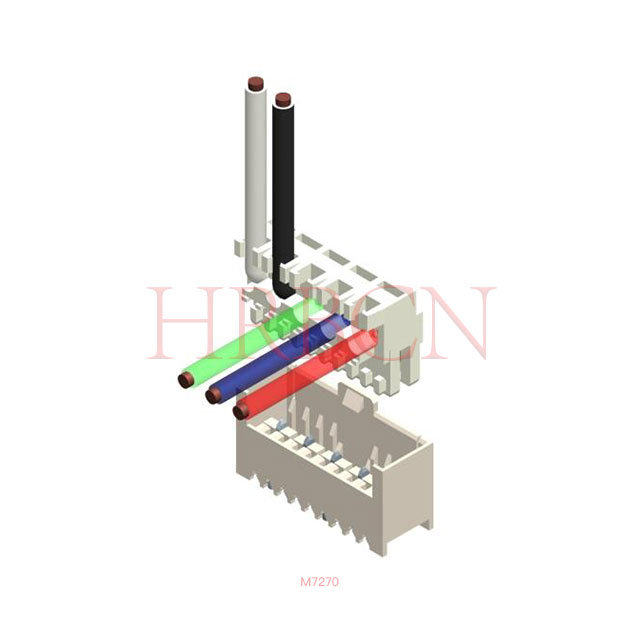

M7270

2-10 پین

 5.0 میلی متر

کانکتور برق RAST 2.5 برای جفت گیری غیر مستقیم، فناوری جابجایی عایق (IDT)، محدوده سیم: 0.5 میلی متر 2تا 0.75 میلی متر2

M7264

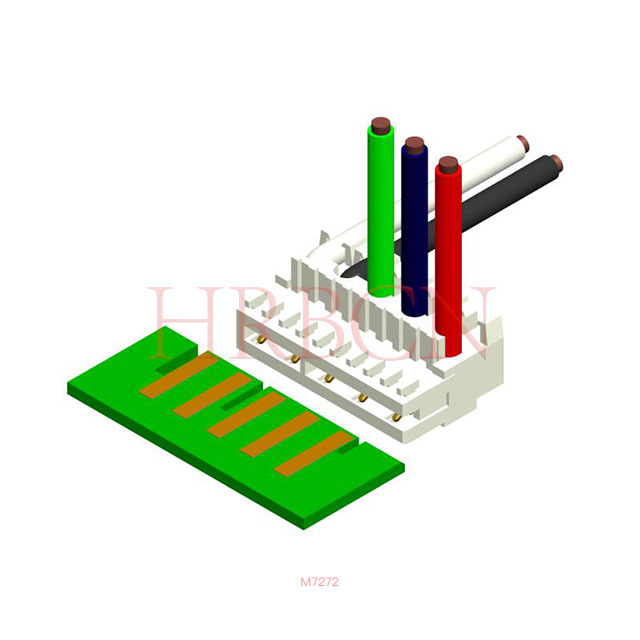

M7272

2-10 پین

 5.0 میلی متر

کانکتور برق RAST 2.5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، با یا بدون دنده کلید و کناره های بسته ، محدوده سیم: 0.5 میلی متر 2تا 0.75 میلی متر2

PCB

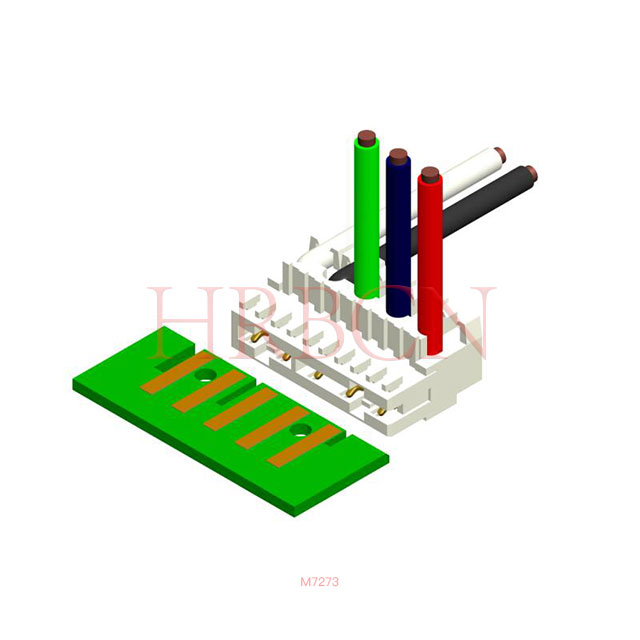

M7273

2-10 پین

 5.0 میلی متر

کانکتور برق RAST 2.5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، به طور متناوب با یا بدون قفل روی برد مدار چاپی، با یا بدون دنده کلید و کناره های بسته ، محدوده سیم: 0.5mm 2~0.75mm2

PCB

مزایای فناوری RAST

  • خاتمه کابل سریع و کارآمد

  • کاهش خطاهای مونتاژ

  • تماس الکتریکی پایدار و قابل اعتماد

  • طراحی سیم کشی ساده

  • هزینه های کار و تولید کمتر

  • سازگاری اتصال بهبود یافته است

  • دوام بالا در هنگام حمل و نقل و نصب

ویژگی های محصول

  • طراحی شده با گام استاندارد 2.5/5.0mm برای اتصال صنعتی استاندارد.

  • ساختار IDC یکپارچه قطع سیم را بدون پردازش اضافی امکان پذیر می کند.

  • ترمینال های با رسانایی بالا را برای اطمینان از انتقال یکنواخت نیرو اتخاذ می کند.

  • مکانیزم قفل تقویت شده جفت گیری ایمن و عملکرد ضد قطع اتصال را فراهم می کند.

  • محفظه ساخته شده از پلاستیک مهندسی مقاوم در برابر حرارت بالا و مقاوم در برابر شعله.

  • عملکرد عالی ضد لرزش و ضد شل شدن برای عمر طولانی.

  • ساختار ساده فشرده با سناریوهای نصب فضای باریک سازگار است.

  • کاملاً با مشخصات سیم کشی صنعت اصلی سازگار است.

انطباق

  • دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU

  • دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)

  • AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2024/2570

  • مقررات اروپایی POPs (EU) 2025/718

  • مقررات اروپایی POPs (EU) 2023/1608

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2025/843

  • مقررات اروپایی POPs (EU) 2025/1930

  • مقررات (EC) Np 1907/2006 در مورد پیشنهاد REACHUS California 65

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی: VDE، UL، cUL

درجه اشتعال پذیری UL: UL 94V-0


برنامه های کاربردی معمولی

  • لوازم خانگی و ماشین لباسشویی

  • سیستم های کنترل صنعتی

  • ماژول های الکترونیکی خودرو

  • دستگاه های خانه هوشمند

  • تجهیزات منبع تغذیه

  • سیستم های لوازم خانگی تجاری

  • تجهیزات اتوماسیون اداری

  • دستگاه های ارتباطی و شبکه


جریان رتبه بندی شده
6A AC DC
ولتاژ نامی
250 ولت AC DC
دمای عملیاتی
-40˚C--+120˚C
مقاومت تماسی
حداکثر 10mΩ
مقاومت عایق
1000mΩ دقیقه
مقاومت در برابر ولتاژ
2800 ولت AC در دقیقه
مواد
محفظه: نایلون66 UL94V-0
ترمینال: فسفر برنز
پایان ترمینال
قلع اندود شده
روکش نقره
روکش طلا
محدوده سیم
AWG 20 تا 18 (0.5mm2 ~0.75mm2)
GWT
750 درجه سانتیگراد

س: چرا RAST 2.5 و RAST 5.0 را انتخاب کنید؟

A: انعطاف پذیری دوگانه: RAST 2.5 برای توان فشرده و کم تا متوسط. RAST 5.0 برای کاربردهای با جریان بالا و ناهموار.

راندمان بالا: کانکتورهای HRB دارای خاتمه IDC هستند که سیم‌کشی و چین خوردگی را حذف می‌کند و زمان مونتاژ را تا 50% برای خطوط خودکار کاهش می‌دهد.

قابلیت اطمینان اثبات شده: طراحی تماس 4 نقطه ای، انطباق با سیم درخشنده و قفل مثبت عملکرد طولانی مدت را در شرایط شدید تضمین می کند.

استانداردسازی جهانی: قابل تعویض با کانکتورهای سازگار با RAST از تولید کنندگان پیشرو، کاهش خطرات زنجیره تامین.

اتصالات RAST 2.5 و RAST 5.0 از دستگاه‌های جمع‌وجور خانه هوشمند گرفته تا ماشین‌آلات صنعتی سنگین، تطبیق‌پذیری، قابلیت اطمینان و کارایی بی‌نظیر را برای طراحی الکترونیکی مدرن ارائه می‌کنند.

س: تفاوت بین کانکتورهای RAST 2.5 و RAST 5.0 چیست؟

A: تفاوت اصلی در اندازه زمین و رتبه بندی جریان است. RAST 2.5 از زمین فشرده 2.5 میلی متری برای صرفه جویی در فضا و اتصال کم تا متوسط ​​استفاده می کند. RAST 5.0 دارای پیچ 5.0 میلی متری است که برای کاربردهای با جریان بالا و توان بالا مناسب است. هر دو از ساختار استاندارد صنعتی یکپارچه با طراحی جفت‌گیری و قفل بی‌خبر پیروی می‌کنند.

س: سناریوهای کاربردی اصلی کانکتورهای سری RAST چیست؟

A: آنها به طور گسترده در کالاهای سفید خانگی، دستگاه های خانه هوشمند، سیستم های HVAC، اتوماسیون ساختمان، الکترونیک داخلی خودرو، پانل های کنترل صنعتی و تجهیزات منبع تغذیه، پوشش نیازهای اتصال سیم به برد، برد به برد و سیم به سیم استفاده می شوند.

س: آیا کانکتورهای RAST در برابر دمای بالا و لرزش مقاوم هستند؟

ج: قطعا. این سری از مواد عایق با کیفیت بالا و طراحی ساختاری بهینه، با تحمل دمای عالی و عملکرد ضد لرزش، پایدار برای عملکرد طولانی مدت در محیط‌های کاری سخت خانگی، HVAC و خودرو استفاده می‌کند.

س: آیا سری HRB RAST از خاتمه IDC پشتیبانی می کند؟

ج: بله. کانکتورهای HRB RAST 2.5 و RAST 5.0 از فناوری خاتمه IDC حرفه ای پشتیبانی می کنند، که روش های سیم کشی و چین را حذف می کند، کارایی تولید را تا حد زیادی بهبود می بخشد و برای خطوط مونتاژ انبوه خودکار مناسب است.

س: آیا RAST 2.5 و RAST 5.0 عملکرد ضد جاگذاری نادرست دارند؟

ج: بله. پلاریزاسیون داخلی و ساختار کلیدبندی به طور موثر از تطبیق نادرست جلوگیری می کند. مجهز به مکانیزم قفل ایمن برای جلوگیری از شل شدن اتصال ناشی از لرزش، تضمین پایداری و ایمنی اتصال.

س: آیا سری HRB RAST می تواند جایگزین کانکتورهای استاندارد معمولی شود؟

ج: بله. HRB RAST 2.5 و RAST 5.0 از ابعاد استاندارد صنعتی جهانی و مشخصات نصب پیروی می‌کنند، با سازگاری خوب، که می‌تواند کاملاً جایگزین قطعات استاندارد متداول متداول شود و هزینه‌های تهیه را کاهش دهد.

س: چه روش های سیم کشی برای اتصال دهنده های RAST موجود است؟

A: از اتصال جابجایی عایق IDC و روش های سیم کشی سنتی، انعطاف پذیر برای فرآیندهای تولید مختلف، مونتاژ دستی و خطوط مونتاژ خودکار هر دو قابل اجرا هستند.

س: روش بسته بندی RAST 2.5 IDC Connector M727X چیست؟

A: اتصال دهنده RAST 2.5 IDC ما M727X بسته بندی استاندارد قرقره مناسب برای نصب خودکار SMT را اتخاذ می کند.
