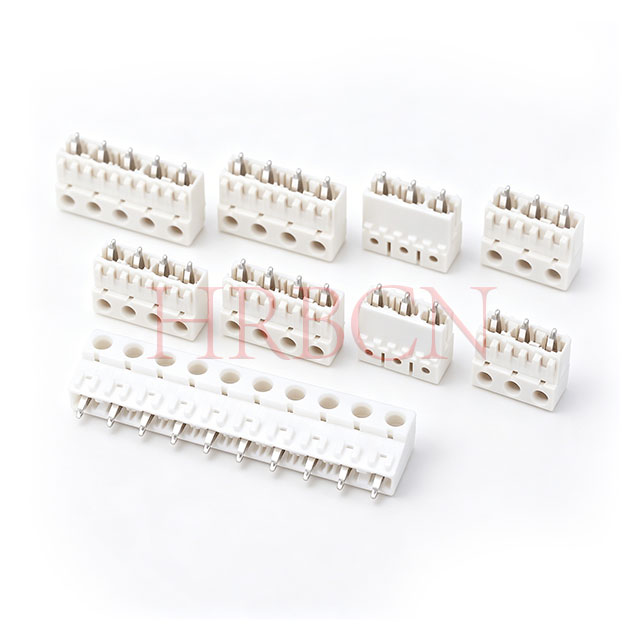

کانکتور IDC RAST 2.5 Power با فناوری IDT | رابط HRB M726X

کانکتور IDC HRB M726X RAST 2.5 از فناوری جابجایی عایق حرفه ای (IDT/IDC) برای اتصال سیم به برد و سیم به سیم پایدار و کارآمد استفاده می کند. از 2 تا 10 پین با گام 5.0 میلی‌متری، 6A/250V AC/DC پشتیبانی می‌کند و در دمای -40 درجه سانتی‌گراد تا +120 درجه سانتی‌گراد کار می‌کند. این کانکتور دارای محفظه مقاوم در برابر شعله UL94 V-0، پایانه های برنزی فسفر قلع اندود، پلاریزاسیون و ساختار قفل برای جلوگیری از عدم تطبیق و شل شدن در اثر لرزش است. نیازی به چین یا لحیم کاری نیست، که کارایی مونتاژ را تا حد زیادی بهبود می بخشد و هزینه کار را کاهش می دهد. مطابق با استانداردهای ایمنی RoHS، REACH، UL، VDE و ایمنی جهانی، راه حل ایمن، پایدار و مقرون به صرفه ای را برای کنترل صنعتی، لوازم خانگی، الکترونیک خودرو و سیستم های منبع تغذیه ارائه می دهد.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M726X

  • HRB

  • 8536909000

شرح کدنویسی و رابط جفت گیری HRB

سری

پوز خیر

 تماس با Pitch

توضیحات

جفت گیری با

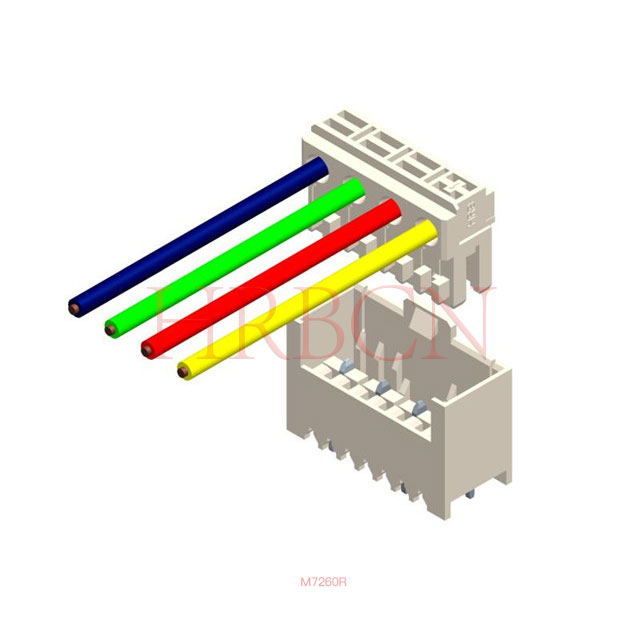

M7260

2-10 پین

 5.0 میلی متر

رابط RAST 5 برای جفت گیری غیرمستقیم، فناوری جابجایی عایق (IDT)، برای هادی های فردی. محدوده سیم : 0.5mm 2~0.75mm 2  )

M7264

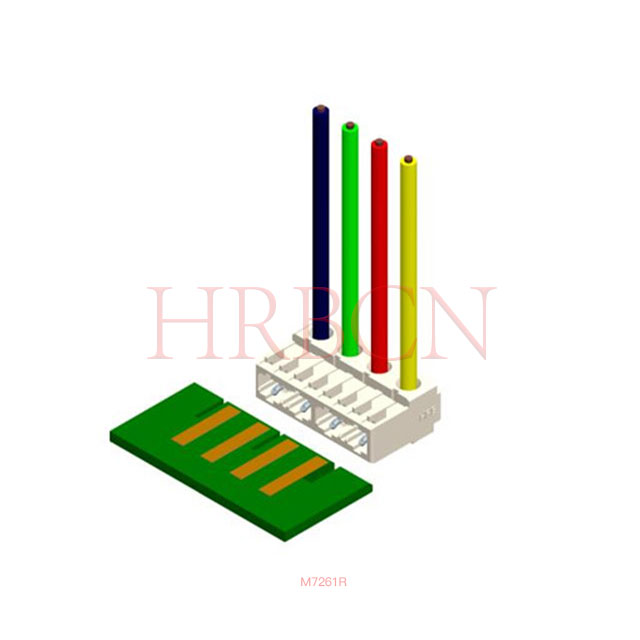

M7261

2-10 پین

 5.0 میلی متر رابط RAST 5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، به طور متناوب با یا بدون دنده کلید و کناره های بسته، برای هادی های جداگانه. محدوده سیم: 0.5mm 2~ 0.75mm2   PCB

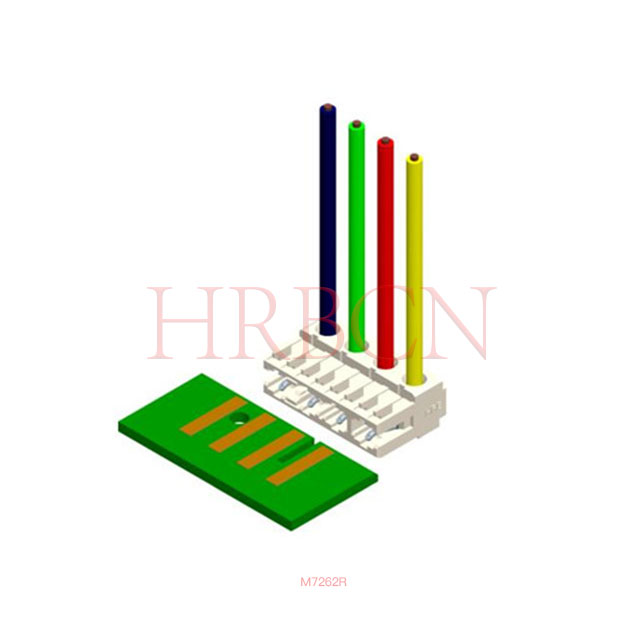

M7262

2-10 پین

 5.0 میلی متر

کانکتور RAST 5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، با قفل کردن روی برد مدار چاپی با استفاده از انگشتان قفل، به طور متناوب با یا بدون دنده کلید، برای هادی های جداگانه، بدون طرف بسته. محدوده سیم W : 0.5mm 2~0.75mm2

PCB

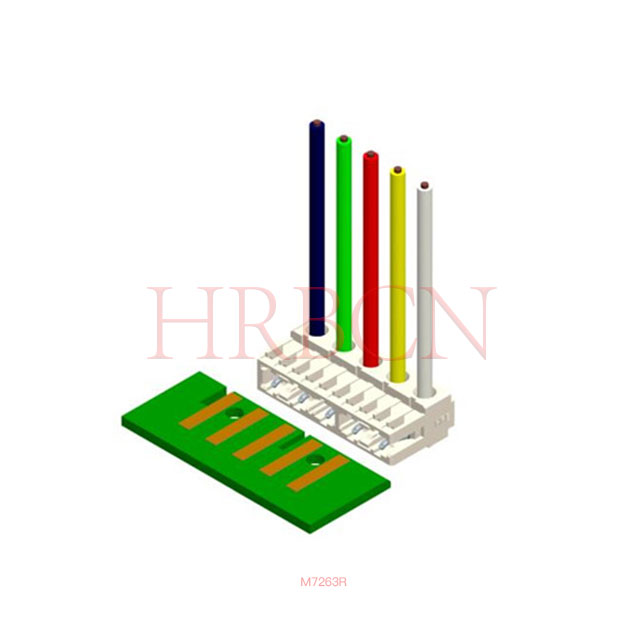

M7263

2-10 پین

 5.0 میلی متر

کانکتور RAST 5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، با قفل کردن روی برد مدار چاپی با استفاده از انگشتان قفل، به طور متناوب با یا بدون دنده کلید، برای هادی های جداگانه، با طرف بسته. محدوده سیم: 0.5mm 2~ 0.75mm2

PCB

مزایای فناوری RAST

  • خاتمه کابل سریع و کارآمد

  • کاهش خطاهای مونتاژ

  • تماس الکتریکی پایدار و قابل اعتماد

  • طراحی سیم کشی ساده

  • هزینه های کار و تولید کمتر

  • سازگاری اتصال بهبود یافته است

  • دوام بالا در هنگام حمل و نقل و نصب

ویژگی های محصول

  • طراحی شده با گام استاندارد 2.5/5.0mm برای اتصال صنعتی استاندارد.

  • ساختار IDC یکپارچه قطع سیم را بدون پردازش اضافی امکان پذیر می کند.

  • ترمینال های با رسانایی بالا را برای اطمینان از انتقال یکنواخت نیرو اتخاذ می کند.

  • مکانیزم قفل تقویت شده جفت گیری ایمن و عملکرد ضد قطع اتصال را فراهم می کند.

  • محفظه ساخته شده از پلاستیک مهندسی مقاوم در برابر حرارت بالا و مقاوم در برابر شعله.

  • عملکرد عالی ضد لرزش و ضد شل شدن برای عمر طولانی.

  • ساختار ساده فشرده با سناریوهای نصب فضای باریک سازگار است.

  • کاملاً با مشخصات سیم کشی صنعت اصلی سازگار است.

انطباق

  • دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU

  • دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)

  • AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2024/2570

  • مقررات اروپایی POPs (EU) 2025/718

  • مقررات اروپایی POPs (EU) 2023/1608

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2025/843

  • مقررات اروپایی POPs (EU) 2025/1930

  • مقررات (EC) Np 1907/2006 در مورد پیشنهاد REACHUS California 65

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی: VDE، UL، cUL

درجه اشتعال پذیری UL: UL 94V-0


برنامه های کاربردی معمولی

  • لوازم خانگی و ماشین لباسشویی

  • سیستم های کنترل صنعتی

  • ماژول های الکترونیکی خودرو

  • دستگاه های خانه هوشمند

  • تجهیزات منبع تغذیه

  • سیستم های لوازم خانگی تجاری

  • تجهیزات اتوماسیون اداری

  • دستگاه های ارتباطی و شبکه



جریان رتبه بندی شده
6A AC DC
ولتاژ نامی
250 ولت AC DC
دمای عملیاتی
-40˚C--+120˚C
مقاومت تماسی
حداکثر 10mΩ
مقاومت عایق
1000mΩ دقیقه
مقاومت در برابر ولتاژ
2800 ولت AC در دقیقه
مواد
محفظه: نایلون66 UL94V-0
ترمینال: فسفر برنز
پایان ترمینال
قلع اندود شده
روکش نقره
روکش طلا
محدوده سیم
AWG 20 تا 18 (0.5mm2 ~0.75mm2)
GWT
750 درجه سانتیگراد

س: چرا RAST 2.5 و RAST 5.0 را انتخاب کنید؟

A: انعطاف پذیری دوگانه: RAST 2.5 برای توان فشرده و کم تا متوسط. RAST 5.0 برای کاربردهای با جریان بالا و ناهموار.

راندمان بالا: کانکتورهای HRB دارای خاتمه IDC هستند که سیم‌کشی و چین خوردگی را حذف می‌کند و زمان مونتاژ را تا 50% برای خطوط خودکار کاهش می‌دهد.

قابلیت اطمینان اثبات شده: طراحی تماس 4 نقطه ای، انطباق با سیم درخشنده و قفل مثبت عملکرد طولانی مدت را در شرایط شدید تضمین می کند.

استانداردسازی جهانی: قابل تعویض با کانکتورهای سازگار با RAST از تولید کنندگان پیشرو، کاهش خطرات زنجیره تامین.

اتصالات RAST 2.5 و RAST 5.0 از دستگاه‌های جمع‌وجور خانه هوشمند گرفته تا ماشین‌آلات صنعتی سنگین، تطبیق‌پذیری، قابلیت اطمینان و کارایی بی‌نظیر را برای طراحی الکترونیکی مدرن ارائه می‌کنند.

س: تفاوت بین کانکتورهای RAST 2.5 و RAST 5.0 چیست؟

A: تفاوت اصلی در اندازه زمین و رتبه بندی جریان است. RAST 2.5 از زمین فشرده 2.5 میلی متری برای صرفه جویی در فضا و اتصال کم تا متوسط ​​استفاده می کند. RAST 5.0 دارای پیچ 5.0 میلی متری است که برای کاربردهای با جریان بالا و توان بالا مناسب است. هر دو از ساختار استاندارد صنعتی یکپارچه با طراحی جفت‌گیری و قفل بی‌خبر پیروی می‌کنند.

س: سناریوهای کاربردی اصلی کانکتورهای سری RAST چیست؟

A: آنها به طور گسترده در کالاهای سفید خانگی، دستگاه های خانه هوشمند، سیستم های HVAC، اتوماسیون ساختمان، الکترونیک داخلی خودرو، پانل های کنترل صنعتی و تجهیزات منبع تغذیه، پوشش نیازهای اتصال سیم به برد، برد به برد و سیم به سیم استفاده می شوند.

س: آیا کانکتورهای RAST در برابر دمای بالا و لرزش مقاوم هستند؟

ج: قطعا. این سری از مواد عایق با کیفیت بالا و طراحی ساختاری بهینه، با تحمل دمای عالی و عملکرد ضد لرزش، پایدار برای عملکرد طولانی مدت در محیط‌های کاری سخت خانگی، HVAC و خودرو استفاده می‌کند.

س: آیا سری HRB RAST از خاتمه IDC پشتیبانی می کند؟

ج: بله. کانکتورهای HRB RAST 2.5 و RAST 5.0 از فناوری خاتمه IDC حرفه ای پشتیبانی می کنند، که روش های سیم کشی و چین را حذف می کند، کارایی تولید را تا حد زیادی بهبود می بخشد و برای خطوط مونتاژ انبوه خودکار مناسب است.

س: آیا RAST 2.5 و RAST 5.0 عملکرد ضد جاگذاری نادرست دارند؟

ج: بله. پلاریزاسیون داخلی و ساختار کلیدبندی به طور موثر از تطبیق نادرست جلوگیری می کند. مجهز به مکانیزم قفل ایمن برای جلوگیری از شل شدن اتصال ناشی از لرزش، تضمین پایداری و ایمنی اتصال.

س: آیا سری HRB RAST می تواند جایگزین کانکتورهای استاندارد معمولی شود؟

ج: بله. HRB RAST 2.5 و RAST 5.0 از ابعاد استاندارد صنعتی جهانی و مشخصات نصب پیروی می‌کنند، با سازگاری خوب، که می‌تواند کاملاً جایگزین قطعات استاندارد متداول متداول شود و هزینه‌های تهیه را کاهش دهد.

س: چه روش های سیم کشی برای اتصال دهنده های RAST موجود است؟

A: از اتصال جابجایی عایق IDC و روش های سیم کشی سنتی، انعطاف پذیر برای فرآیندهای تولید مختلف، مونتاژ دستی و خطوط مونتاژ خودکار هر دو قابل اجرا هستند.

س: روش بسته بندی RAST 2.5 IDC Connector M726X چیست؟

پاسخ: کانکتورهای M726X RAST 2.5 IDC در لوله های پلاستیکی (بسته بندی استاندارد) برای محافظت از پین ها و اطمینان از جابجایی آسان عرضه می شوند. هر لوله مقدار مشخصی را در خود جای می دهد و لوله ها در کارتن های راه راه برای حمل بین المللی ایمن بسته بندی می شوند. برای مونتاژ خودکار SMT، بسته بندی نوار و حلقه در صورت درخواست در دسترس است. تمام بسته بندی ها مطابق با استانداردهای صادراتی است و آسیب های حمل و نقل را به حداقل می رساند.
