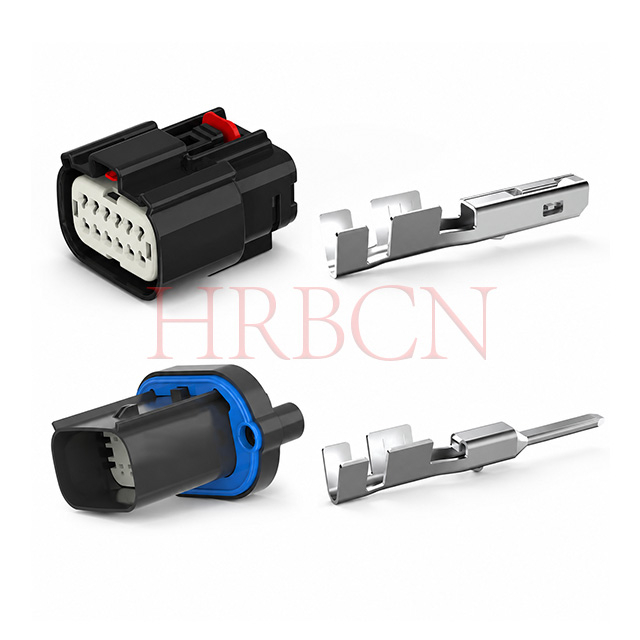

کانکتور سیم به سیم ضد آب سری A-M3500 IP67 & IP69K با پایه پنل | HRB

P/N تعریف

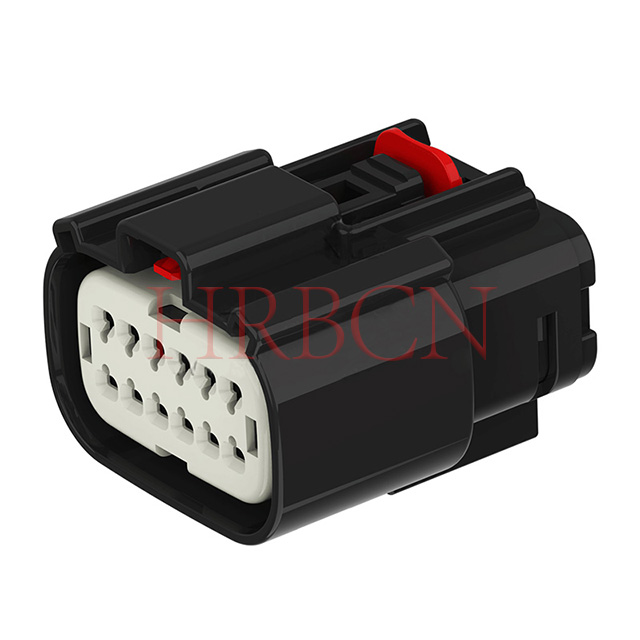

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: شماره سری اقلام HRB

②: تعداد پین ها در هر ردیف: 2/3/4/6/8/10

③: کد کلید: نوع A/B/C/D

④: HSG  رنگ: B: سیاه، Y: زرد، LG: خاکستری روشن، DG: خاکستری تیره، SG: خاکستری سنگی، N: طبیعی

⑤: رنگ مهر و موم حلقه: GN: سبز، R: قرمز

⑥: C: با CPA، خالی: بدون CPA

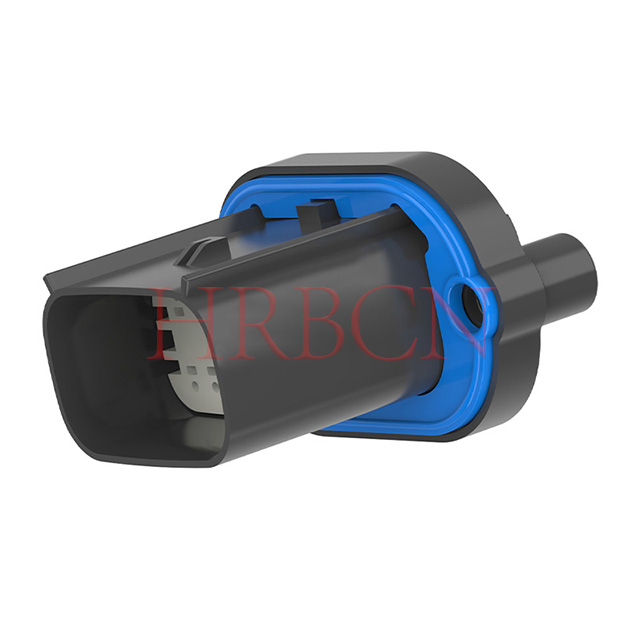

A-M35008-2xN-XX

        ①            ② ③④

①: شماره سری اقلام HRB

②: تعداد پین ها در هر ردیف: 2/3/4/6/8/10

③: کد کلید: نوع A/B/C/D

④: بدون رنگ مهره: B: مشکی، LG: خاکستری روشن، DG: خاکستری تیره، SG: خاکستری سنگی؛

      با رنگ مهره: C: سیاه، D:  خاکستری روشن، E: خاکستری تیره، F: خاکستری سنگی.

مشخصات گشتاور برای پیچ های پانل

گشتاور استاندارد سفت کردن دستی:

پیچ M3: 0.6-0.8 N·m

پیچ M4: 1.0-1.2 N·m

مشتریان باید اندازه و نوع پیچ واقعی را آزمایش کنند تا مناسب بودن برای کاربرد خاص خود را تأیید کنند.

مزایای کلیدی

1. حفاظت دوگانه IP67 و IP69K، مقاومت در برابر شستشوی صنعتی با فشار بالا

2. دو سبک نصب: سیم به سیم داخلی و پایه پانل فلنجی برای مونتاژ کابینت

3. کلیدهای رنگی A/B/C/D از جفت شدن اشتباه بین مدارهای مختلف جلوگیری می کند

4. قفل CPA اختیاری عملکرد ضد عقبگرد ترمینال را تحت لرزش افزایش می دهد

5. محدوده دمایی وسیع موتور، محیط‌های خشن و محیط‌های خشن کشاورزی را تطبیق می‌دهد

6. چند گزینه رنگ محفظه و مهر و موم برای تمایز مدار

7. گشتاور پیچ نصب استاندارد M3/M4 برای نصب پانل پایدار
