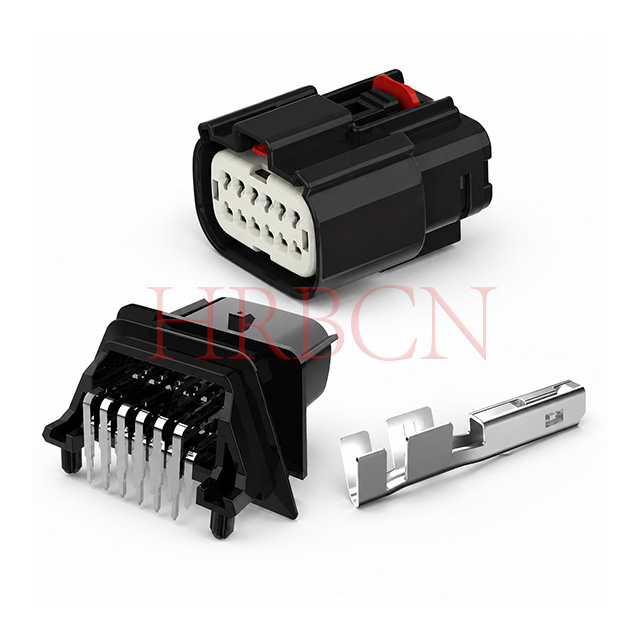

اتصال سیم به برد 3.5 میلی متری ضد آب

P/N تعریف

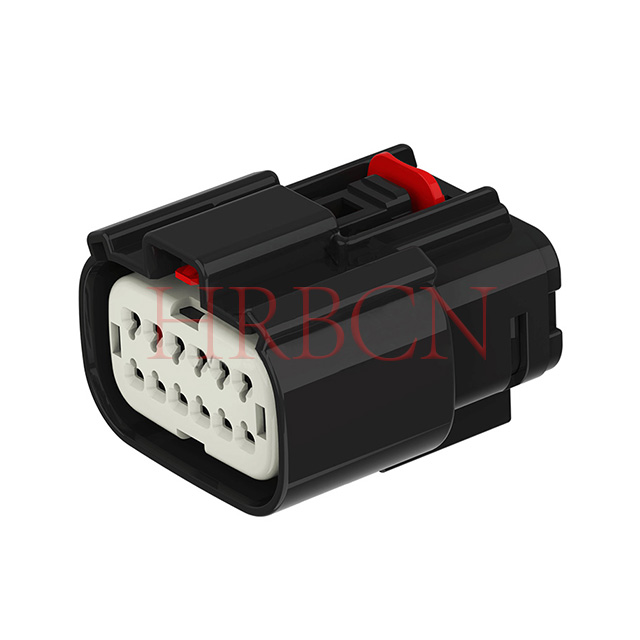

A-M35004-2xN-XCXX

        ①            ②③ ④⑤⑥

①: شماره سری اقلام HRB

②: تعداد پین ها در هر ردیف: 2/3/4/6/8/10

③: کد کلید: نوع A/B/C/D

④: HSG رنگ: B: سیاه، Y: زرد، LG: خاکستری روشن، DG: خاکستری تیره، SG: خاکستری سنگی، N: طبیعی

⑤: رنگ مهر و موم حلقه: GN: سبز، R: قرمز

⑥: C: با CPA، خالی: بدون CPA

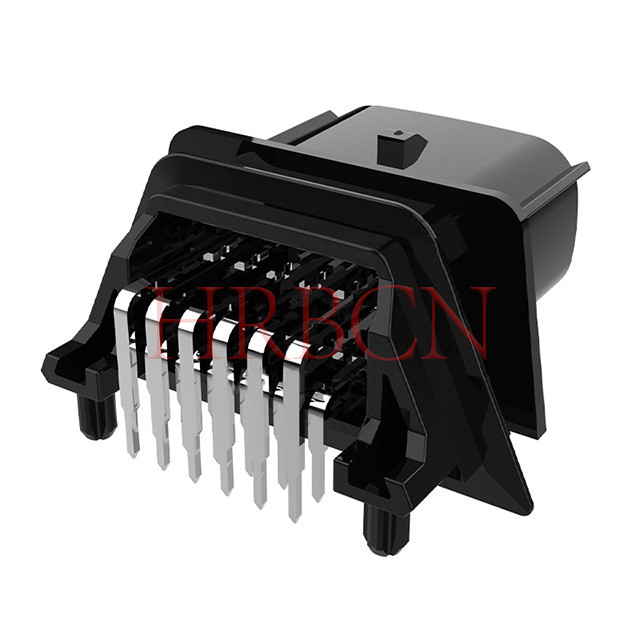

A-M35009-2xN-XC

        ①            ② ③④

①: شماره سری اقلام HRB

②: تعداد پین ها در هر ردیف: 2/3/4/6/8/10

③: کد کلید: نوع A/B/C/D

④: رنگ: سیاه، خاکستری روشن، خاکستری تیره، خاکستری سنگی؛

مشخصات چیدمان PCB

نوع رابط: سربرگ PCB هارنس دم لحیم کاری

ضخامت PCB توصیه شده: 1.60 میلی متر

جهت نصب: نصب PCB افقی با زاویه راست 90 درجه

استاندارد انطباق

• مطابق با مشخصات خودرو LV214

• کاملاً مطابق با RoHS و REACH

• دارای گواهینامه TUV

مزایای کلیدی محصول

1. آب بندی دوگانه IP67 و IP69K، مقاومت در برابر شستشوی صنعتی با فشار بالا و باران / گرد و غبار در فضای باز

2. طراحی دم لحیم کاری با زاویه راست 90 درجه، مناسب برای تخته های PCB استاندارد 1.6 میلی متری

3. قفل ثانویه CPA اختیاری از خروجی ترمینال تحت ارتعاش طولانی مدت جلوگیری می کند

4. کدهای کلید چند نوع (A/B/C) از اتصال اشتباه در مدار جلوگیری می کنند

5. محدوده دمای گسترده موتور خودرو، ماشین آلات کشاورزی و نظارت در فضای باز را تطبیق می دهد

6. گواهینامه های کامل: استاندارد خودرو LV214، TUV، RoHS، مطابق با REACH

7. گزینه های رنگی چندگانه برای شناسایی مدار
