سیم پیچ 2.5 میلی متری به اتصالات ضد آب با زاویه راست

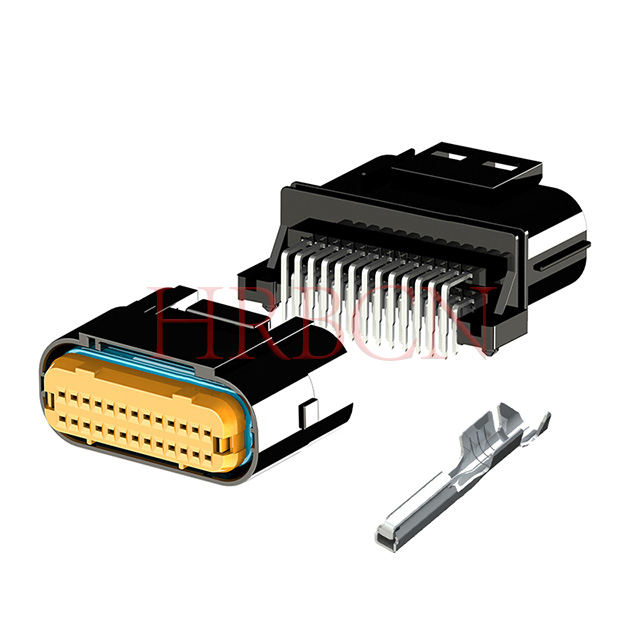

اکثر کانکتورهای ضدآب صنعتی اندازه بزرگی دارند، مونتاژ آن سخت و پرهزینه است. کانکتور ضد آب سیم زاویه راست گام 2.5 میلی متری HRB (مدل M2532/M2531R) به عنوان یک راه حل اتصال کم هزینه ضد آب با اندازه کوچک برای سیستم های الکتریکی خودرو و فضای باز توسعه یافته است.

با درجه ضد آب IP67، آب بندی لاستیکی جامد و مکانیسم قفل دوگانه، عملکرد آب بندی پایدار و ضد شل شدن را تحت نوسانات لرزش، رطوبت و دما تضمین می کند. تعداد پین های متعدد از 2×9 تا 2×20 نیازهای متنوع سیم کشی دوربین های خودرو، باتری های خودرو، دو چرخ برقی و ماشین آلات فضای باز را برآورده می کند.

P/N تعریف

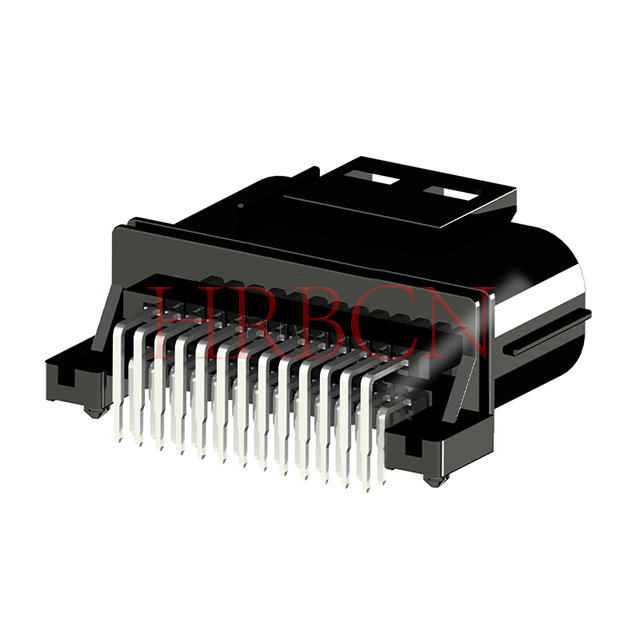

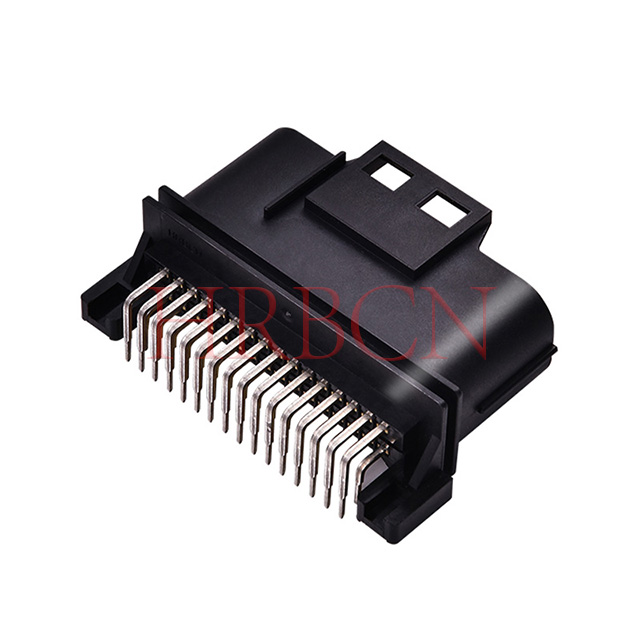

M2531R-2xN-X

      ①   ②    ③   ④

①: شماره سری اقلام HRB

②: R: زاویه راست (90 درجه)

③: تعداد پین ها در هر ردیف: 9/13/16/17/20

④: HSG رنگ: B: سیاه و سفید، G: خاکستری

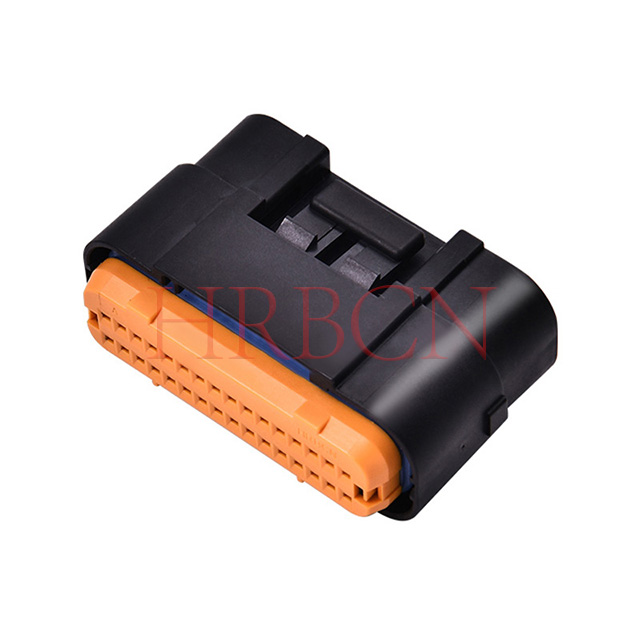

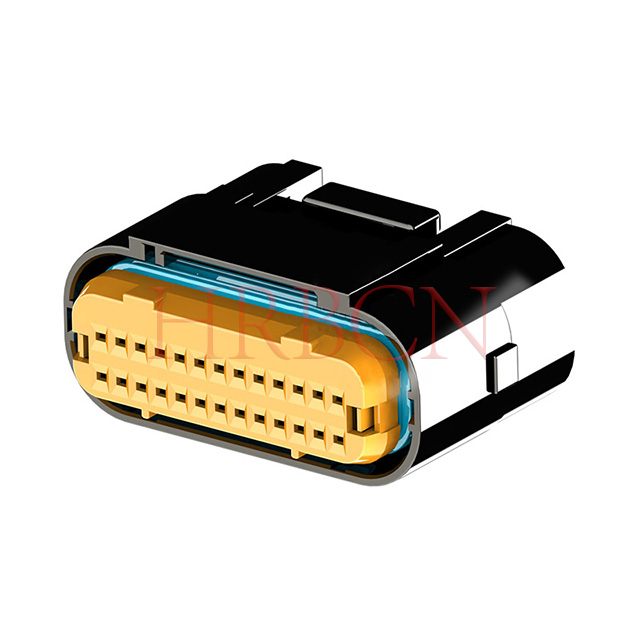

M2532-2xN-B

      ①        ② ③

①: شماره سری اقلام HRB

②:  تعداد پین ها در هر ردیف: 9/13/16/17/20

③: HSG رنگ: B: سیاه

ویژگی های اصلی

• استاندارد IP67 ضد آب مطابق با استاندارد IEC 60529، کاملاً ضد گرد و غبار و مقاوم در برابر آب

• حلقه مهر و موم لاستیکی جامد یکپارچه، سیم قابل اعتماد و آب بندی سمت جفت

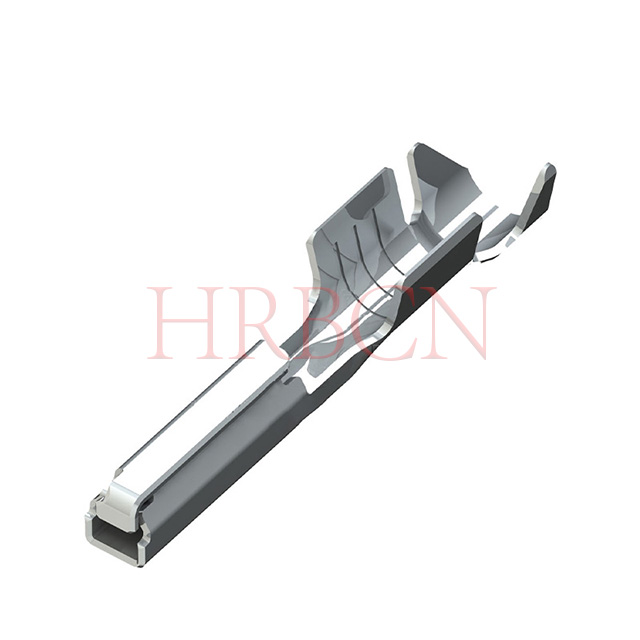

• پایانه های قلع اندود فسفر دو فنر، مقاومت کم تماس پایدار

• طراحی قفل دوگانه: قفل محفظه به ترمینال + قفل داخلی محفظه، ضد افت در هنگام لرزش

• هدر PCB با زاویه راست فشرده، فضای نصب داخلی تجهیزات را ذخیره می کند

• محدوده دمای گسترده: -40℃ ~ +120 ℃، شرایط کاری سخت خودرو را تطبیق می دهد

• چندین گزینه پین: 2×9، 2×13، 2×16، 2×17، 2×20 موقعیت

سناریوهای کاربردی

• اتصال ضد آب باتری داخلی خودروی الکتریکی

• سیم کشی داخلی موتور سیکلت برقی

• دسته ضد آب دوربین داخلی خودرو

• نظارت بر فضای باز و تجهیزات الکتریکی ضد آب در فضای باز

• سیم کشی محیط مرطوب ماشین آلات صنعتی کوچک
