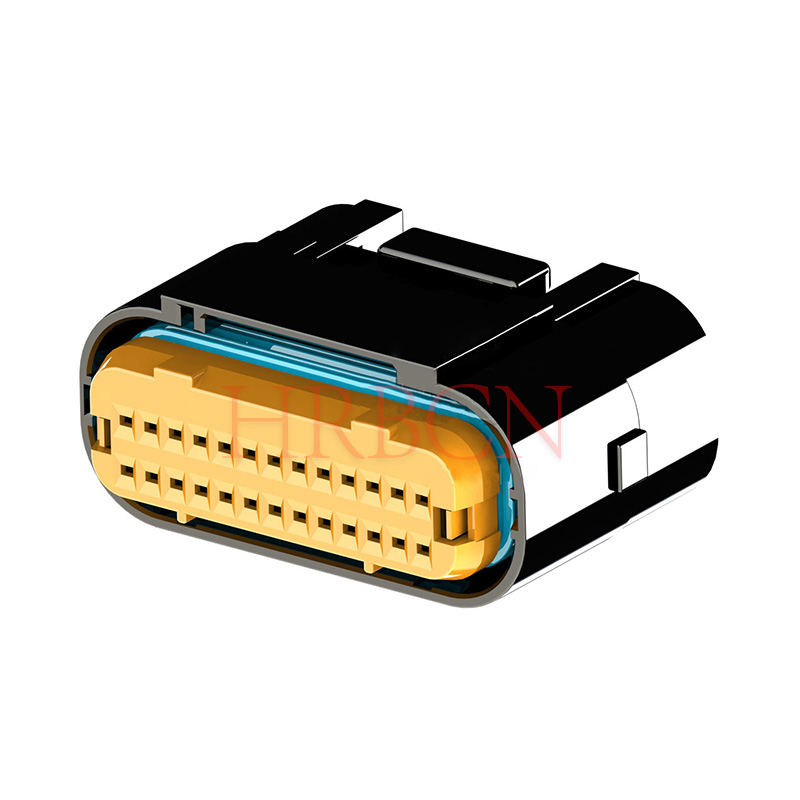

کانکتور ضد آب خودرو محفظه ظرف 2.5 میلی متری

محفظه ظرف ضد آب خودرو HRB 2.5 میلی متری یک راه حل اتصال سیم به برد با قابلیت اطمینان بالا است. با ساختار آب بندی چند لایه، عملکرد ضد آب پایدار IP67 را به دست می آورد. مجموعه کلاهک جلو می تواند برای جلوگیری از نقص مونتاژ، کنتاکت های سوکت ناقص وارد شده را تشخیص دهد. با تماس سوکت دو پره و طراحی پخ جلویی بزرگ، گیره را از آسیب در هنگام جفت شدن محافظت می کند. ساختار فشرده متناسب با نیازهای اتصال خودرو، انرژی جدید و تجهیزات صنعتی است.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M2532-2xN-B، T2532-X-2

  • HRB

  • 8536909000

اکثر کانکتورهای ضدآب صنعتی اندازه بزرگی دارند، مونتاژ آن سخت و پرهزینه است. کانکتور ضد آب سیم زاویه راست گام 2.5 میلی متری HRB (مدل M2532/M2531R) به عنوان یک راه حل اتصال کم هزینه ضد آب با اندازه کوچک برای سیستم های الکتریکی خودرو و فضای باز توسعه یافته است.

با درجه ضد آب و گرد و غبار IP67، آب بندی لاستیکی جامد و مکانیسم قفل دوگانه، عملکرد آب بندی پایدار و ضد شل شدن را تحت نوسانات لرزش، رطوبت و دما تضمین می کند. تعداد پین های متعدد از 2×9 تا 2×20 نیازهای متنوع سیم کشی دوربین های خودرو، باتری های خودرو، دو چرخ برقی و ماشین آلات فضای باز را برآورده می کند.


 نام قطعه شماره قطعه
سمت سیم محفظه ظرف سری M2532
ترمینال سری T2532
سیم قابل اجرا AWG16 تا AWG22
سمت PCB سربرگ DIP زاویه راست سری M2531R

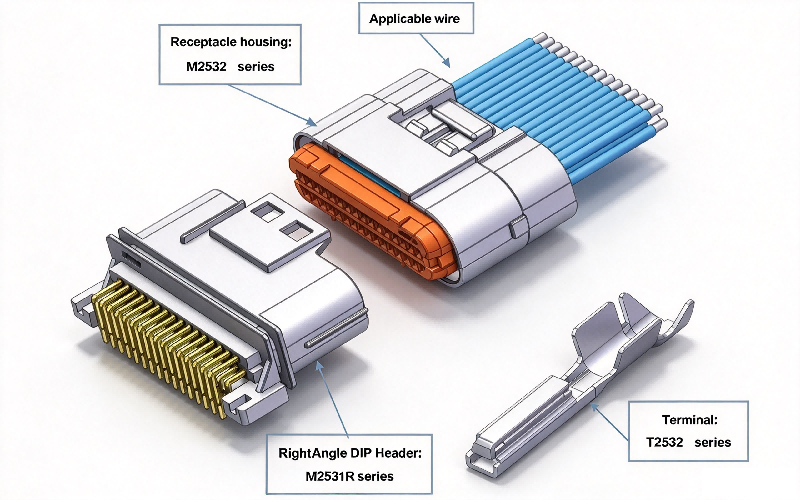

سیم پیچ 2.5 میلی متری به برد اتصال دهنده های ضد آب نام قطعه و شماره قطعه، کانکتور سری HRB M2532 نمای انفجاری

P/N تعریف

M2532-2xN-B

     ①       ② ③

①: شماره سری اقلام HRB

②: تعداد پین ها در هر ردیف: 9/13/16/17/20

③: HSG رنگ: B: سیاه


ویژگی های اصلی


  • استاندارد IP67 ضد آب مطابق با ISO 20653، کاملاً ضد گرد و غبار و مقاوم در برابر آب

  • حلقه مهر و موم لاستیکی جامد یکپارچه، سیم قابل اعتماد و آب بندی سمت جفت

  • تماس سوکت دو پره، پخ جلویی بزرگ از آسیب دیدگی گیره جلوگیری می کند

  • مجموعه کلاهک جلویی امکان تشخیص کنتاکت های سوکت ناقص وارد شده را می دهد

  • گیره کامل ضد آب در ناحیه چین دار برای ساختار فشرده

  • حلقه مهر و موم ضد آب در ناحیه جفت گیری از تماس مستقیم با دیوار عایق جلوگیری می کند

  • محدوده دمای گسترده: -40℃ ~ +125 ℃، شرایط کاری سخت خودرو را تطبیق می دهد

  • چندین گزینه پین: 2×9، 2×13، 2×16، 2×17، 2×20 موقعیت

نمای انفجاری

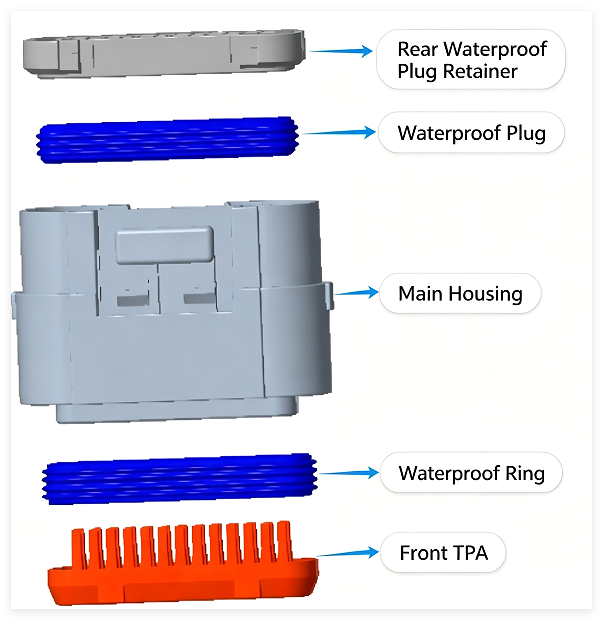

این نمای منفجر شده مونتاژ کامل کانکتور ضد آب HRB M2532 را نشان می دهد. با استفاده از آب بندی چند لایه و قفل ترمینال ثانویه TPA جلو، عملکرد قابل اعتماد IP67 را در برابر لرزش، رطوبت و گرد و غبار برای کاربردهای خشن صنعتی و انرژی جدید ارائه می دهد.

 کانکتور کانکتور سری M2532 محفظه ظرف 2.5 میلی متری HRB با نمای انفجاری

سناریوهای کاربردی


  • اتصال ضد آب باتری داخلی خودروی الکتریکی

  • سیم کشی داخلی موتور سیکلت برقی

  • دسته ضد آب دوربین داخلی خودرو

  • نظارت بر فضای باز و تجهیزات الکتریکی ضد آب در فضای باز

  • سیم کشی محیط مرطوب ماشین آلات صنعتی کوچک



رتبه بندی فعلی
حداکثر 3A AC DC
رتبه بندی ولتاژ
125 ولت AC DC
محدوده دما
-40 درجه سانتیگراد تا +125 درجه سانتیگراد
مقاومت تماسی
حداکثر 10mΩ
مقاومت عایق
حداقل 1000MΩ
ولتاژ مقاوم
1000 ولت AC در دقیقه
درجه ضد آب
IPX7 ISO 20653
کاربرد ترمینال
AWG16-20 (0.5-1.25mm²)
AWG22-20 (0.3-0.5mm²)
مواد
ترمینال: آلیاژ مس
مسکن: PBT
حلقه مهر و موم / دوشاخه: لاستیک سیلیکونی
پایان ترمینال
قلع اندود شده
درجه ضد گرد و غبار
IP6X ISO 20653

س: مورد نیاز تست دوام برای اتصال سری M2532 چیست؟

A: کانکتور جفت شده باید 50 چرخه جفت گیری/جفت گیری را با حداکثر سرعت 10 چرخه در دقیقه قبل از آزمایش های محیطی کامل کند. پس از آزمایش، حداکثر مقاومت تماس نباید از 10mΩ تجاوز کند.

س: افزایش دما مورد نیاز اتصال M2532 چیست؟

A: با اتصال کامل اتصال، حداکثر جریان نامی را عبور دهید و افزایش دمای تماس را اندازه بگیرید. حداکثر افزایش دمای مجاز 30 درجه سانتی گراد است.

س: مورد نیاز تست ارتعاش برای کانکتور سری M2532 چیست؟

A: کانکتور جفت شده با 1A DC آزمایش شده است. فرکانس آزمایش 50 تا 1000 هرتز در عرض 10 دقیقه، 3 ساعت برای هر محور X/Y/Z حرکت می‌کند. کابل باید در حین تست ثابت شود.

الزامات پس از تست: بدون آسیب در ظاهر. مقاومت تماس ≤10mΩ؛ ناپیوستگی ≤1 میکروثانیه حداکثر.

س: نیاز تست مقاومت در برابر آب برای کانکتور سری M2532 چیست؟

A: کانکتور در یک محفظه آزمایش برای آزمایش اسپری آب چرخه ای قرار می گیرد.

- دوش روشن: 20 دقیقه در دمای اتاق

- دوش خاموش: 40 دقیقه در 100 درجه سانتی گراد

- مجموعا 48 چرخه.

معیار پاس: بدون آسیب در ظاهر. مقاومت تماس ≤10mΩ.

س: مورد نیاز تست رطوبت برای کانکتور سری M2532 چیست؟

A: اتصالات کاملاً جفت شده تحت دمای 2±85 درجه سانتیگراد، رطوبت نسبی 90 تا 95 درصد به مدت 500 ساعت قرار می گیرند.

معیارهای پذیرش: بدون آسیب به ظاهر. مقاومت تماس ≤10mΩ.

Q1: طراحی آب بندی کانکتورهای سری M2532 چیست؟

A1: M2532 آب بندی یکپارچه را در داخل حفره مهر و موم شده اتخاذ می کند که عملکرد ضد آب پایدار و قابل اعتمادی را ارائه می دهد.

س: تعداد پین ها و رنگ های محفظه برای کانکتورهای سری M2532 موجود است؟

A: سری M2532 چندین گزینه پین ​​دو ردیفه را ارائه می دهد: 2×9، 2×13، 2×16، 2×17، 2×20 . دو رنگ محفظه موجود است: مشکی (پسوند -B) و خاکستری (پسوند -G).

س: هنگام مونتاژ کانکتورهای M2532، HRB چه توصیه هایی را برای سازندگان مهار ارائه می دهد؟

الف:

1. مشخصات گیج سیم و ترمینال باید به خوبی مطابقت داشته باشند.

2. موقعیت های حفره عملکردی صحیح را قبل از مونتاژ بررسی کنید تا از ناهماهنگی جلوگیری شود.

3. پایانه ها و کانکتورها را در حین مونتاژ از روان کننده ها، حلال ها و سایر آلاینده های مضر دور نگه دارید.

4. سیم های ترمینال و کانکتورهای بازسازی شده را خراش دهید و جدا کنید. محصولات نیمه تمام و اتصالات بازسازی شده نباید باشد

استفاده مجدد

س: هنگام استفاده از اتصالات M2532 چه توصیه هایی برای سازندگان OEM وجود دارد؟

الف:

1. در طول مونتاژ کامل مهار، از دست زدن یا آسیب رساندن به واشرها و حلقه های آب بندی خودداری کنید.

2. از برخورد بین کانکتورها و سایر اجزاء در سرتاسر مونتاژ جلوگیری کنید.
