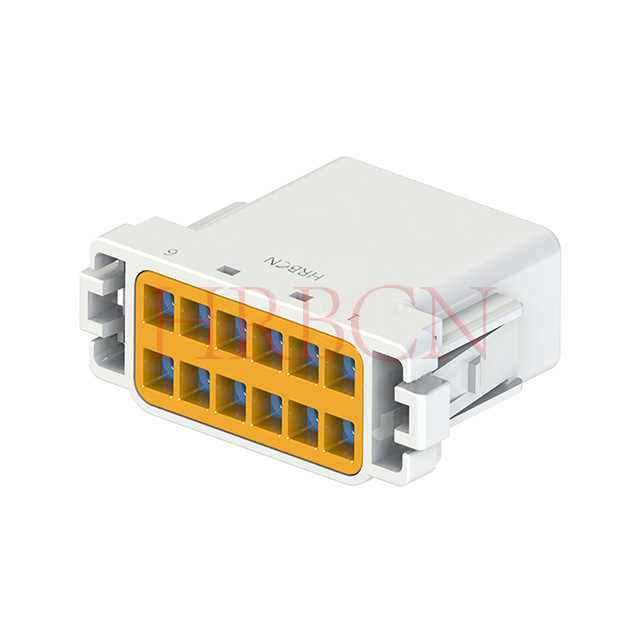

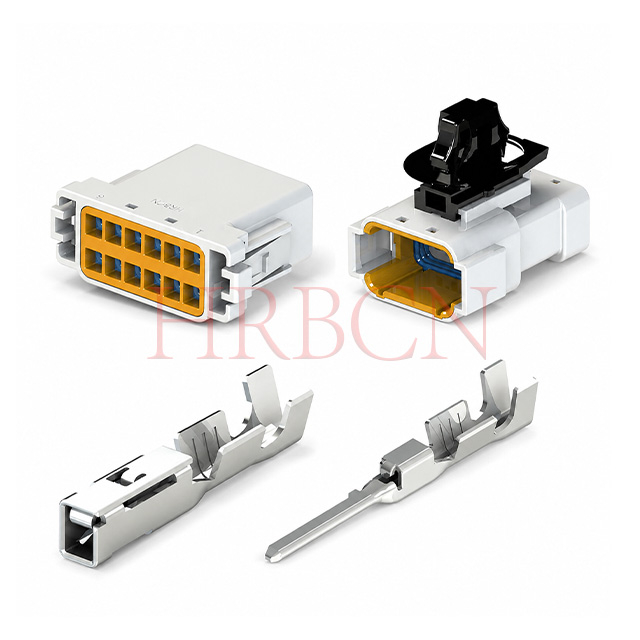

کانکتور الکتریکی سیم به سیم ضد آب 3.0 میلی متری گیره گیر HRB

سوالات متداول فنی

س: طول نوار سیم توصیه شده چقدر است؟

A: مقادیر مرجع برای طول نوار سیم در زیر ذکر شده است.

طول نوار سیم به نوع سیم و روش چین بستگی دارد و شرایط پردازش واقعی باید برای تأیید طول نوار بهینه استفاده شود.

در حین عملیات سیم کشی، هادی های سیم را برش ندهید.

س: چگونه ترمینال چین دار را به درستی در محفظه قرار دهیم؟

پاسخ: قبل از قرار دادن ترمینال چین دار، جهت جفت شدن مناسب محفظه و ترمینال را تراز کنید.

وقتی دهانه قفل محفظه رو به بالا باشد، سمت درز بشکه ترمینال چین خورده نیز باید رو به بالا باشد.

ترمینال را در حین یا بعد از قرار دادن نچرخانید. چرخش ممکن است باعث آسیب به مهر و موم لاستیکی و محفظه شود.

توجه: برای درج ترمینال: سطح صاف را به سمت بالا، ویژگی ضد کلید را به سمت پایین و درز بشکه ترمینال را به سمت بالا نگه دارید. جهت گیری نادرست باعث آسیب به مسکن می شود.

س: توصیه سیم کشی برای خروج مهار از کانکتور چیست؟

A: از خم شدن تیز 90 درجه بلافاصله در خروجی سیم رابط اجتناب کنید. خم شدن تند با زاویه قائمه باعث کاهش طول عمر هارنس می شود و ممکن است منجر به خرابی های عملکردی شود. در طول طراحی مسیریابی، خم شدن تدریجی و ملایم کابل توصیه می شود.

س: در بازرسی محصول نهایی مجموعه هارنس چه مواردی باید مورد توجه قرار گیرد؟

الف：

1. در طول بازرسی سیم و آزمایش تداوم الکتریکی از لامپ های دقیق استفاده کنید تا از کنجکاوی کانکتور جلوگیری کنید.

2. آزمایش های تداوم را با استفاده از رابط همتای جفت شده (مثلاً مخزن برای تماس زبانه) انجام دهید. از تست غیر منطبق استفاده نکنید

پین ها کانکتورهای جفت تست را به صورت دوره ای تعویض کنید.

3. هر گونه اتصال دهنده، کنتاکت، حلقه های آب بندی یا مهر و موم سیم های تغییر شکل یافته یا آسیب دیده را بدون توجه به آسیب، مستقیماً با قطعات جدید تعویض کنید.

شدت اقدام به تعمیر نکنید.

4. بررسی کنید که مهر و موم های سیم به درستی در داخل محفظه قرار گرفته باشند.

5. آزمایش دمش هوا را انجام ندهید، زیرا ممکن است اجزای آب بندی از جای خود خارج شوند.

س: اقدامات احتیاطی ذخیره سازی و حمل و نقل برای اتصالات و مهارها چیست؟

الف：

1. محفظه ها و تماس های چین خورده را تحت شرایط: دمای 5 ± 25 درجه سانتی گراد، رطوبت نسبی ≤70٪ RH نگهداری کنید. دور نگه دارید

نور مستقیم خورشید، رطوبت و گرد و غبار. حلقه‌های آب‌بندی و مهر و موم‌های سیمی اجزای مبتنی بر لاستیک هستند. قرار گرفتن در معرض UV باعث پیری لاستیک می شود،

و آلودگی گرد و غبار عملکرد ضد آب را کاهش می دهد.

2. در هنگام نگهداری و حمل و نقل، محفظه ها و دسته های سیم روی هم را با دقت بیشتری بمالید.

س: وظایف محفظه زن قفل دار و محفظه زن روی پانل چیست؟

⒈محفظه زن قفل گیر (انتهای کابل)

محفظه نصب کابلی آویزان آزاد بدون گیره های نصب پانل. از طریق قفل داخلی به محفظه نر جفت گیری می شود.

عملکرد: برای اتصال سیم به سیم، روی انتهای کابل فشرده شده است. همراه با دسته سیم حرکت می کند، به تجهیزات ثابت نمی شود

شاسی ایده آل برای سیم کشی داخلی، مجموعه کابل ها و کابل های جانبی.

⒉مسکن زن روی پانل (انتهای تجهیزات)

همراه با گیره های نصب که توسط پیچ و مهره های M4 بر روی محفظه تجهیزات محکم شده است.

عملکرد: به عنوان یک رابط خارجی ثابت در پانل دستگاه عمل می کند. محکم روی شاسی نصب می شود و دوشاخه کنار کابل جفت را می پذیرد.

این جداسازی آب بندی بین داخل و خارج تجهیزات را فراهم می کند. به طور گسترده برای کابینت، محفظه موتور و بدنه هواپیمای بدون سرنشین استفاده می شود

پورت ها
