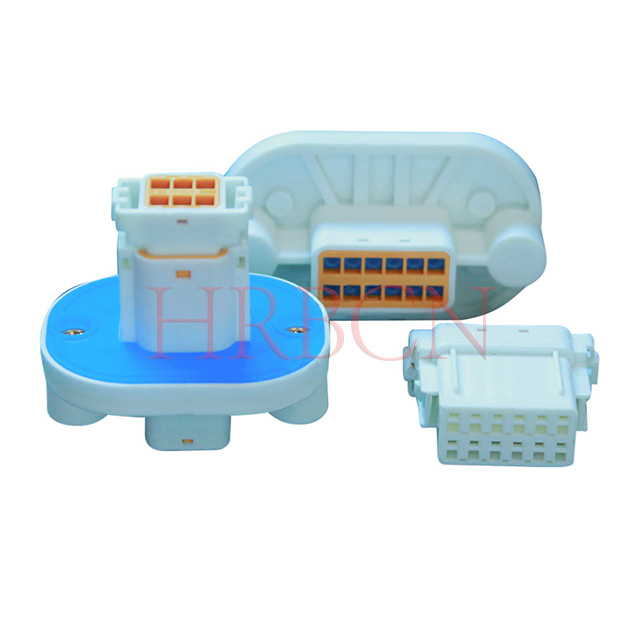

اتصال سیم به سیم ضدآب پایه پنل IP67 3.0 میلی متری

تعریف P/N

M30032WP -N X N -X -X

           ①       ② ③ ④ ⑤

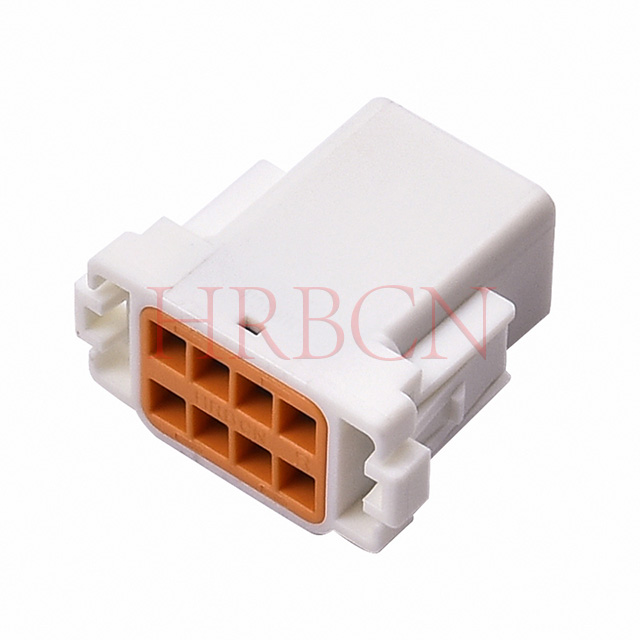

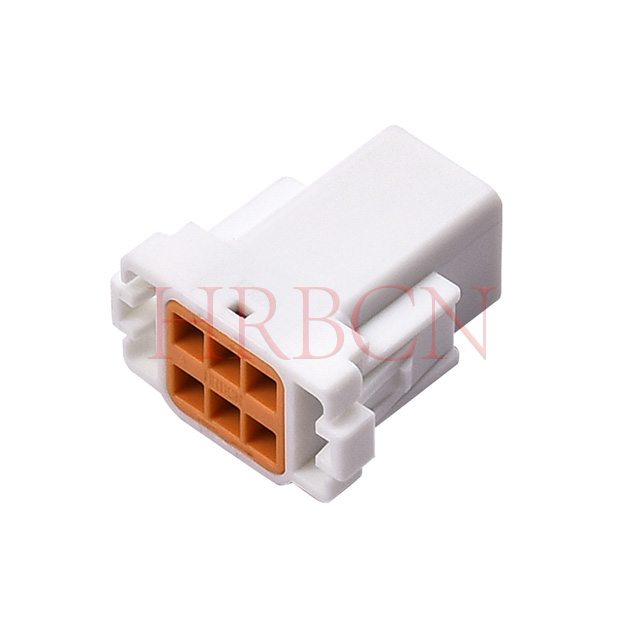

①M30032WP: سری HRB، پلاگین

②1: تک ردیف؛ 2: دو ردیف

③N: تعداد پین در هر ردیف 2/3/4/5/6pin

④رنگ محفظه: B: سیاه، W: سفید، G: خاکستری

⑤ رنگ پلاگین مهر و موم:

-GN: سبز (عایق سیم OD 1.5-2.1mm)

خالی: آبی (عایق سیم OD 1.6-2.4mm)

M30033WP -N X N -X -P -X

           ①       ② ③ ④ ⑤⑥

①M30033WP: سری HRB، ظرف

②1: تک ردیف؛ 2: دو ردیف

③N: تعداد پین در هر ردیف 2/3/4/5/6pin

④رنگ محفظه: B: سیاه، W: سفید، G: خاکستری

⑤P: با نصب پنل

⑥ رنگ پلاگین مهر و موم:

-GN: سبز (عایق سیم OD 1.5-2.1mm)

خالی: آبی (عایق سیم OD 1.6-2.4mm)

ویژگی های اصلی

• استاندارد IP67 ضد آب (IEC 60529)، آب بندی سیلیکونی یکپارچه برای استفاده در محیط های خشن

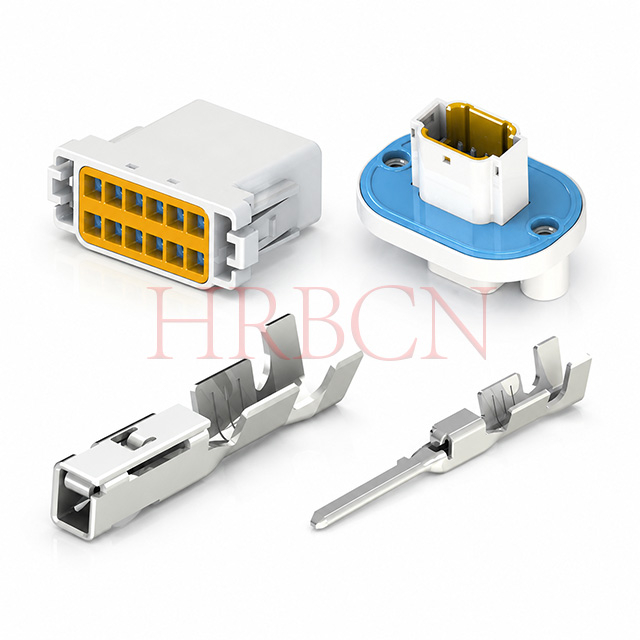

• طراحی پایه پانل با گیره های نصب برای اتصال سیم به سیم ایمن

• قفل ثانویه TPA از خروج ترمینال در برابر لرزش و شوک جلوگیری می کند

• محفظه PBT UL94 V‑0 و کنتاکت های برنزی فسفر قلع اندود، محدوده عملیاتی ‑40℃ ~ +105℃

• امتیاز 10A / 250 ولت، مقاومت تماس کم برای انتقال قدرت و سیگنال پایدار

• گزینه های پین متعدد، متناسب با سیم های AWG 18-22، سازگار با RoHS و REACH

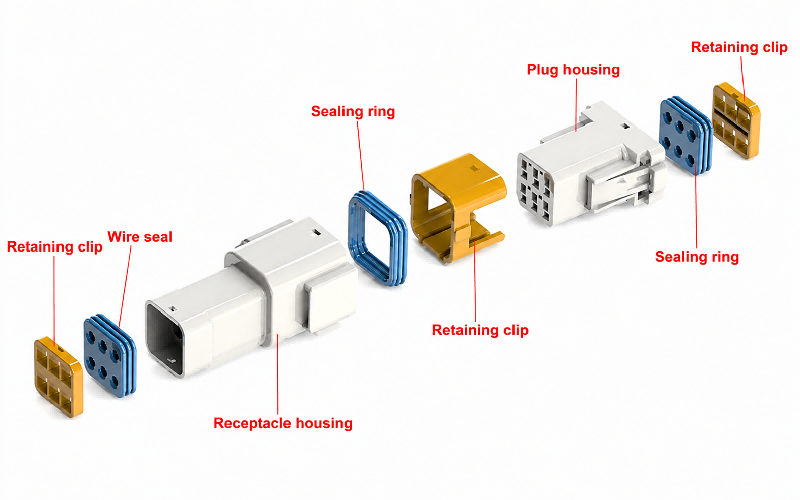

نمای منفجر شده

شاخه‌های ضد آب، گیره‌های نگهدارنده، حلقه‌های آب‌بندی، پایانه‌ها و محفظه‌های نر و ماده با هم کار می‌کنند تا جفت‌گیری قابل اعتماد انتهای سیم، حفاظت آب‌بندی و مونتاژ پایدار را ارائه دهند.

سناریوهای کاربردی

• تجهیزات فضای باز

کانکتورهای ضدآب با درجه IP قابل اعتماد در برابر رطوبت، گرد و غبار و نوسانات دما در فضای باز مقاومت می کنند و انتقال سیگنال و توان پایدار را برای ماشین های چمن زنی و ماشین آلات باغبانی در فضای باز ارائه می دهند.

• موتورهای الکتریکی

ساختار قوی و طراحی قفل ضد لرزش، اتصال پایدار طولانی مدت را برای موتورهای صنعتی تضمین می کند و به طور موثر از شل شدن ترمینال تحت ارتعاش عملکرد مداوم جلوگیری می کند.

• هواپیمای بدون سرنشین

چیدمان فشرده + عملکرد ضد گرد و غبار و ضد آب با شرایط کاری پیچیده مزرعه سازگار است، از منبع تغذیه ایمن و کنترل سیگنال برای پهپادهای حفاظت از گیاهان در طول عملیات سمپاشی مزرعه پشتیبانی می کند.

• نورافکن های فضای باز

ساختار آب بندی یکپارچه از ورود آب باران و گرد و غبار جلوگیری می کند و عملکرد اتصال بادوام را برای نورافکن های منظره تحت قرار گرفتن در معرض طولانی مدت در فضای باز تضمین می کند.

• قفل درب خودرو

کنتاکت‌های پایدار با مقاومت کم و ساختار ضد شوک مطابق با الزامات خودرویی هستند و انتقال سیگنال دقیق را برای سیستم‌های کنترل قفل درب خودرو انجام می‌دهند.

• ویلچرهای هوشمند

ظرفیت حمل جریان ایمن و ساختار قفل قابل اعتماد از خروجی توان پایدار و کنترل انتقال سیگنال پشتیبانی می کند و عملکرد ایمن روزانه دستگاه های کمک حرکتی را تضمین می کند.
