اتصالات ضد آب HRB 3.0mm Pitch Dual Row Wire To Wire

به اشتراک گذاشتن برای:

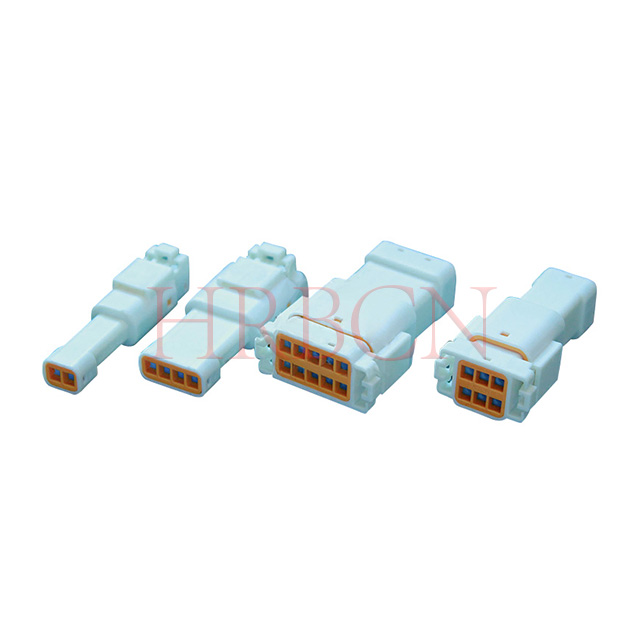

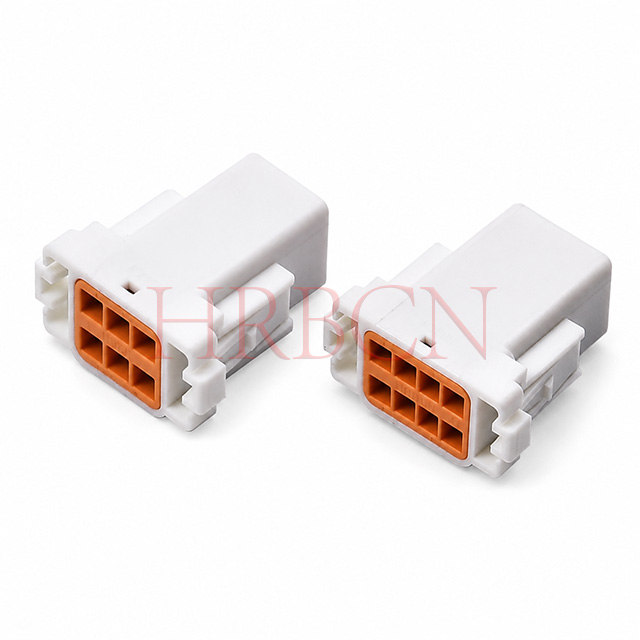

اتصالات ضد آب HRB 3.0mm Pitch Dual Row Wire To Wire

کانکتورهای ضدآب دو ردیفه سیم به سیم HRB 3.0 میلی متر، حفاظت IP67 قابل اعتماد مطابق با استاندارد IEC 60529 را برای اتصال کابل به کابل به صورت آویزان آزاد ارائه می دهند. ساخته شده با محفظه PBT UL94 V‑0، اجزای آب بندی سیلیکونی یکپارچه و کنتاکت های فسفر-برنز با روکش قلع. مجهز به قفل ثانویه TPA برای جلوگیری از برگشت ترمینال تحت لرزش. دارای ولتاژ 10 آمپر / 250 ولت، دمای کارکرد ‑40 ℃ ~ +105 ℃، از سیم‌های AWG 18 تا 22 در پیکربندی‌های دو ردیفه 2 تا 6 پین پشتیبانی می‌کند. سازگار با RoHS و REACH، به طور گسترده برای نورافکن های فضای باز، هواپیماهای بدون سرنشین کشاورزی، موتورهای صنعتی و سیم کشی دستگاه های تحرک پذیرفته شده است.

کاملاً مطابق با RoHS و REACH
دارای گواهینامه UL&cUL

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
M30032WP-2XN-XX, M30033WP-2XN-XX
نام تجاری:
HRB
کد:
8536909000

تعریف P/N

M30032WP-2XN-XX

① ② ③ ④⑤

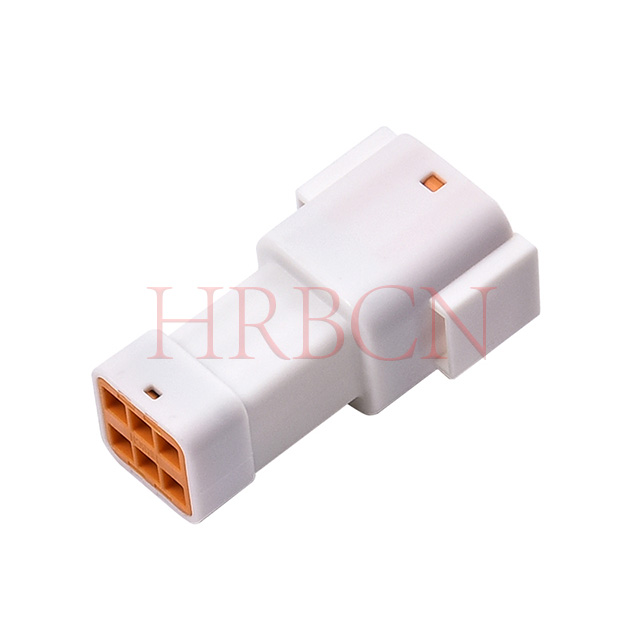

①M30032WP: سری HRB، پلاگین

②2: ردیف دوگانه؛

③N: تعداد پین در هر ردیف 2/3/4/5/6pin

④رنگ محفظه: B: سیاه، W: سفید، G: خاکستری

⑤ رنگ پلاگین مهر و موم:

-GN: سبز (عایق سیم OD 1.5-2.1mm)

خالی: آبی (عایق سیم OD 1.6-2.4mm)

M30033WP-2XN-XX

① ② ③ ④⑤

①M30033WP: سری HRB، ظرف

②2: ردیف دوگانه؛

③N: تعداد پین در هر ردیف 2/3/4/5/6pin

④رنگ محفظه: B: سیاه، W: سفید، G: خاکستری

⑤ رنگ پلاگین مهر و موم:

-GN: سبز (عایق سیم OD 1.5-2.1mm)

خالی: آبی (عایق سیم OD 1.6-2.4mm)

ویژگی های اصلی

استاندارد IP67 ضد آب (IEC 60529)، آب بندی سیلیکونی یکپارچه برای استفاده در محیط های خشن
محفظه سیم به سیم ضد آب با آویز آزاد دو ردیفه، بدون قفل و بدون گیره نصب پانل برای مونتاژ کابل داخلی
قفل ثانویه TPA از خروج ترمینال در برابر لرزش و شوک جلوگیری می کند
محفظه PBT UL94 V‑0 و کنتاکت های برنزی فسفر قلع اندود، محدوده عملیاتی ‑40℃ ~ +105℃
امتیاز 10A / 250 ولت، مقاومت تماس کم برای انتقال قدرت و سیگنال پایدار
گزینه های پین متعدد، متناسب با سیم های AWG 18-22، سازگار با RoHS و REACH

نمای منفجر شده

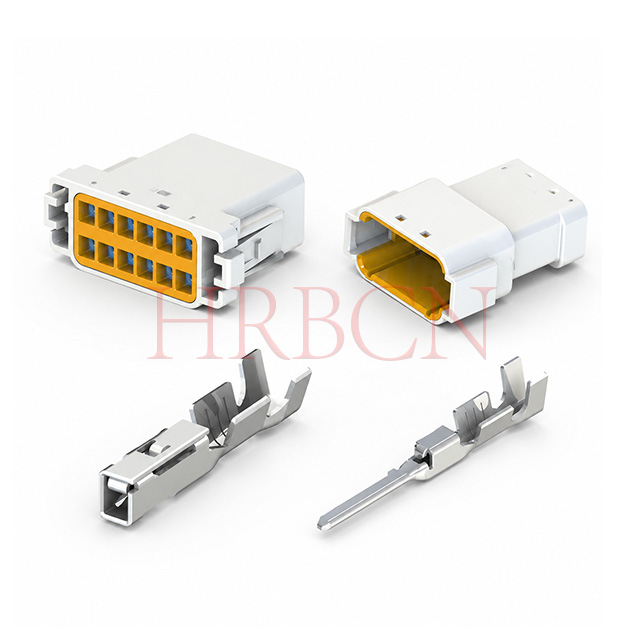

شاخه‌های ضد آب، گیره‌های نگهدارنده، حلقه‌های آب‌بندی، پایانه‌ها و محفظه‌های نر و ماده با هم کار می‌کنند تا جفت‌گیری قابل اعتماد انتهای سیم، حفاظت آب‌بندی و مونتاژ پایدار را ارائه دهند.

نمای انفجاری کانکتور سیم به سیم ضدآب 3.0 میلی متری دو ردیفه HRB، نشان دهنده محفظه، مهر و موم، گیره های نگهدارنده و پایانه ها

سناریوهای کاربردی

تجهیزات فضای باز

کانکتورهای ضدآب با درجه IP قابل اعتماد در برابر رطوبت، گرد و غبار و نوسانات دما در فضای باز مقاومت می کنند و انتقال سیگنال و توان پایدار را برای ماشین های چمن زنی و ماشین آلات باغبانی در فضای باز ارائه می دهند.

موتورهای الکتریکی

ساختار قوی و طراحی قفل ضد لرزش، اتصال پایدار طولانی مدت را برای موتورهای صنعتی تضمین می کند و به طور موثر از شل شدن ترمینال تحت ارتعاش عملکرد مداوم جلوگیری می کند.

هواپیمای بدون سرنشین

چیدمان فشرده + عملکرد ضد گرد و غبار و ضد آب با شرایط کاری پیچیده مزرعه سازگار است، از منبع تغذیه ایمن و کنترل سیگنال برای پهپادهای حفاظت از گیاهان در طول عملیات سمپاشی مزرعه پشتیبانی می کند.

نورافکن های فضای باز

ساختار آب بندی یکپارچه از ورود آب باران و گرد و غبار جلوگیری می کند و عملکرد اتصال بادوام را برای نورافکن های منظره تحت قرار گرفتن در معرض طولانی مدت در فضای باز تضمین می کند.

قفل درب خودرو

کنتاکت‌های پایدار با مقاومت کم و ساختار ضد شوک مطابق با الزامات خودرویی هستند و انتقال سیگنال دقیق را برای سیستم‌های کنترل قفل درب خودرو انجام می‌دهند.

ویلچرهای هوشمند

ظرفیت حمل جریان ایمن و ساختار قفل قابل اعتماد از خروجی توان پایدار و کنترل انتقال سیگنال پشتیبانی می کند و عملکرد ایمن روزانه دستگاه های کمک حرکتی را تضمین می کند.

سوالات متداول فنی

س: طول نوار سیم توصیه شده چقدر است؟

A: مقدار مرجع برای طول نوار سیم 0.20±3.00 میلی متر است.

طول نوار سیم به نوع سیم و روش چین بستگی دارد و شرایط پردازش واقعی باید برای تأیید طول نوار بهینه استفاده شود.

در حین عملیات سیم کشی، هادی های سیم را برش ندهید.

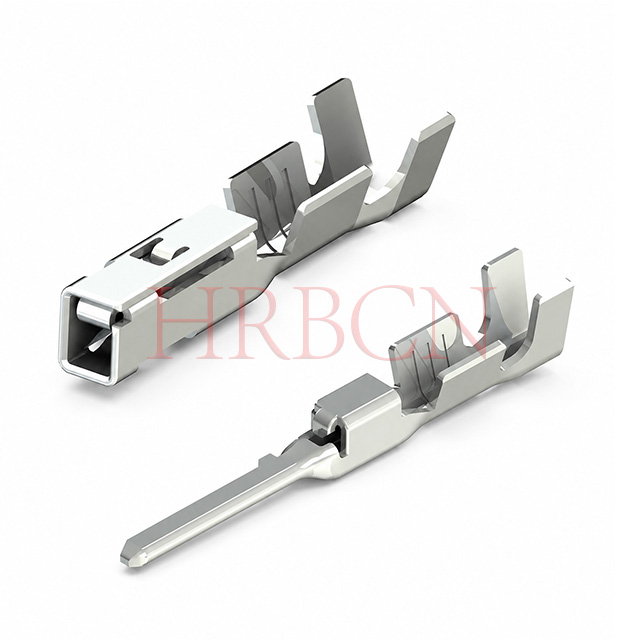

س: چگونه ترمینال چین دار را به درستی در محفظه قرار دهیم؟

پاسخ: قبل از قرار دادن ترمینال چین دار، جهت جفت شدن مناسب محفظه و ترمینال را تراز کنید.

وقتی دهانه قفل محفظه رو به بالا باشد، سمت درز بشکه ترمینال چین خورده نیز باید رو به بالا باشد.

ترمینال را در حین یا بعد از قرار دادن نچرخانید. چرخش ممکن است باعث آسیب به مهر و موم لاستیکی و محفظه شود.

توجه: برای درج ترمینال: سطح صاف را به سمت بالا، ویژگی ضد کلید را به سمت پایین و درز بشکه ترمینال را به سمت بالا نگه دارید. جهت گیری نادرست باعث آسیب به مسکن می شود.

س: توصیه سیم کشی برای خروج مهار از کانکتور چیست؟

A: از خم شدن تیز 90 درجه بلافاصله در خروجی سیم رابط اجتناب کنید. خم شدن تند با زاویه قائمه باعث کاهش طول عمر هارنس می شود و ممکن است منجر به خرابی های عملکردی شود. در طول طراحی مسیریابی، خم شدن تدریجی و ملایم کابل توصیه می شود.

س: در بازرسی محصول نهایی مجموعه هارنس چه مواردی باید مورد توجه قرار گیرد؟

الف：

1. در طول بازرسی سیم و آزمایش تداوم الکتریکی از لامپ های دقیق استفاده کنید تا از کنجکاوی کانکتور جلوگیری کنید.

2. آزمایش های تداوم را با استفاده از رابط همتای جفت شده (مثلاً مخزن برای تماس زبانه) انجام دهید. از تست غیر منطبق استفاده نکنید

پین ها کانکتورهای جفت تست را به صورت دوره ای تعویض کنید.

3. هر گونه اتصال دهنده، کنتاکت، حلقه های آب بندی یا مهر و موم سیم های تغییر شکل یافته یا آسیب دیده را بدون در نظر گرفتن شدت آسیب، مستقیماً با قطعات جدید تعویض کنید. اقدام به تعمیر نکنید.

4. بررسی کنید که مهر و موم های سیم به درستی در داخل محفظه قرار گرفته باشند.

5. آزمایش دمش هوا را انجام ندهید، زیرا ممکن است اجزای آب بندی از جای خود خارج شوند.

س: اقدامات احتیاطی ذخیره سازی و حمل و نقل برای اتصالات و مهارها چیست؟

الف：

1. محفظه ها و تماس های چین خورده را تحت شرایط: دمای 5 ± 25 درجه سانتی گراد، رطوبت نسبی ≤70٪ RH نگهداری کنید. دور نگه دارید

نور مستقیم خورشید، رطوبت و گرد و غبار. حلقه‌های آب‌بندی و مهر و موم‌های سیمی اجزای مبتنی بر لاستیک هستند. قرار گرفتن در معرض UV باعث پیری لاستیک می شود و آلودگی گرد و غبار عملکرد ضد آب را کاهش می دهد.

2. در هنگام نگهداری و حمل و نقل، محفظه ها و دسته های سیم روی هم را با دقت بیشتری بمالید.

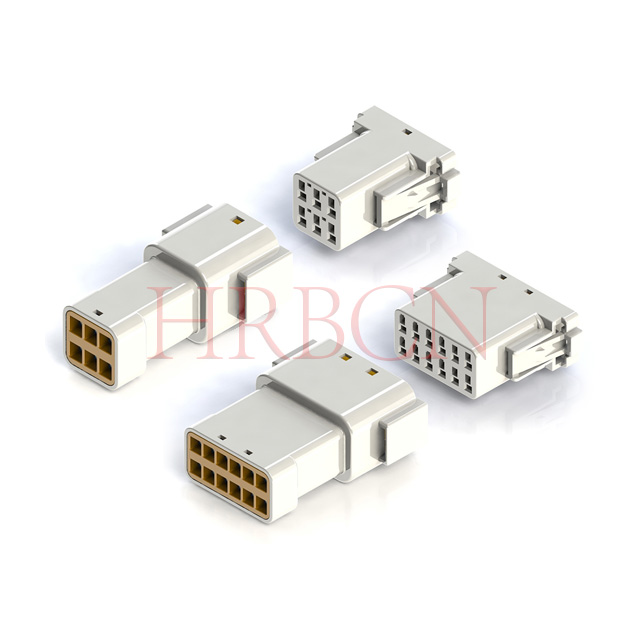

س: چگونه اتصالات ضد آب نر و ماده را به درستی جفت کنیم؟

الف:

⒈قفل کانکتور مادگی را با اهرم قفل کانکتور نری تراز کنید، در امتداد محور جفت گیری جفت کنید، فضولی نکنید.

⒉دو محفظه را به هم فشار دهید تا قفل های دو طرف کاملا درگیر شوند. پس از قفل شدن، دو صدای مجزای 'کلیک' شنیده می شود

محل

⒊به آرامی محفظه کانکتور را بکشید تا قفل مطمئن قبل از شروع به کار را بررسی کنید.

س: چگونه می توان این کانکتور ضد آب قفل قفل را به درستی جفت کرد؟

الف:

⒈اهرم قفل را به سمت پایین فشار دهید تا قفل میانی آزاد شود.

⒉ محفظه های نر و ماده را در جهت مخالف از هم جدا کنید.

مهم: مستقیماً توسط سیم ها نکشید، همیشه محفظه اتصال دهنده را برای قطع شدن بگیرید.
