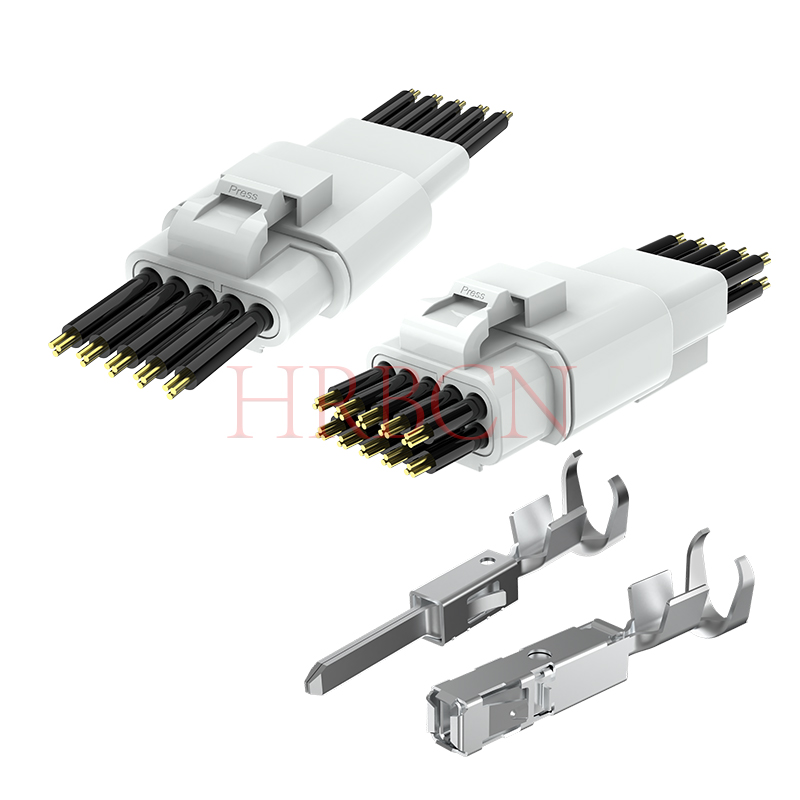

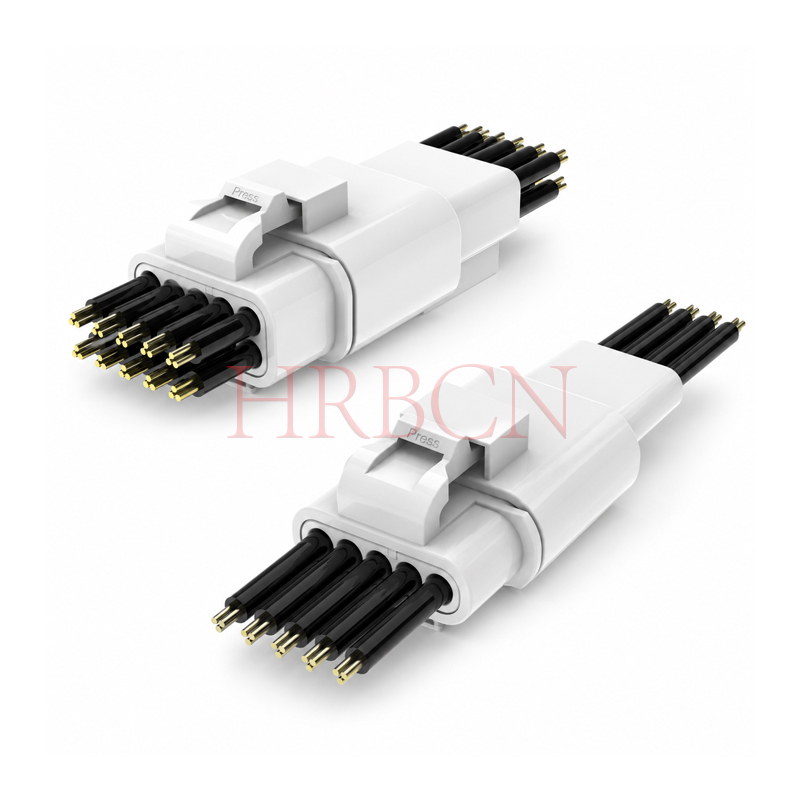

اتصال برق سیم به سیم ضد آب HRB 4.0mm

کانکتور سیم به سیم ضدآب HRB 4.0mm Pitch سری A-M4084 IP67 دارای کانکتور جفت سیم به سیم نر و ماده دارای گواهینامه خودرو است. گزینه های تک/دو ردیف، سازگار با AWG 16-24، ظرفیت جریان بالا تا 20 آمپر، ساختار مهر و موم شده IP67 برای سیم کشی برق و وسایل نقلیه خشن و صنعتی.
  • کاملاً مطابق با RoHS و REACH
  • LV214 (VW75174)
  • IP67
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • A-M4084M، A-P4084F

  • HRB

  • 8536909000

کانکتور ضد آب 4.0 میلی متری

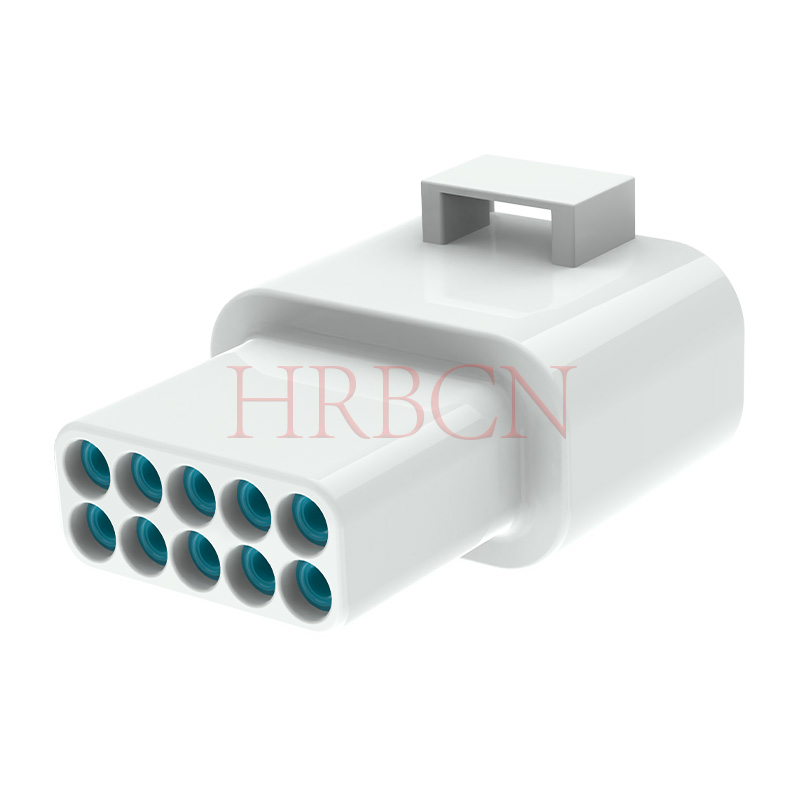

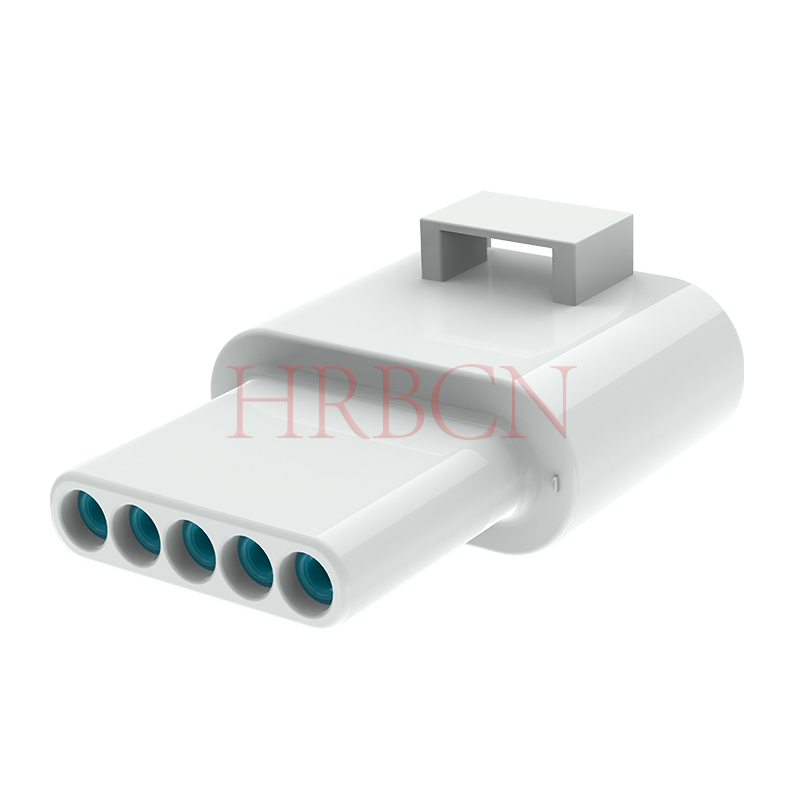

تعریف P/N  محفظه ظرف

A-P4084F-NxN-W

①      ②       ③④ ⑤

①A: گواهینامه مقررات خودرو

②P4084F: سری HRB، مسکن زن

③N: تعداد ردیف، 1: تک ردیفی. 2: دو ردیفه

④N: تعداد پین در هر ردیف، 2/3/4/5 پین

⑤W: رنگ بدنه، W: سفید

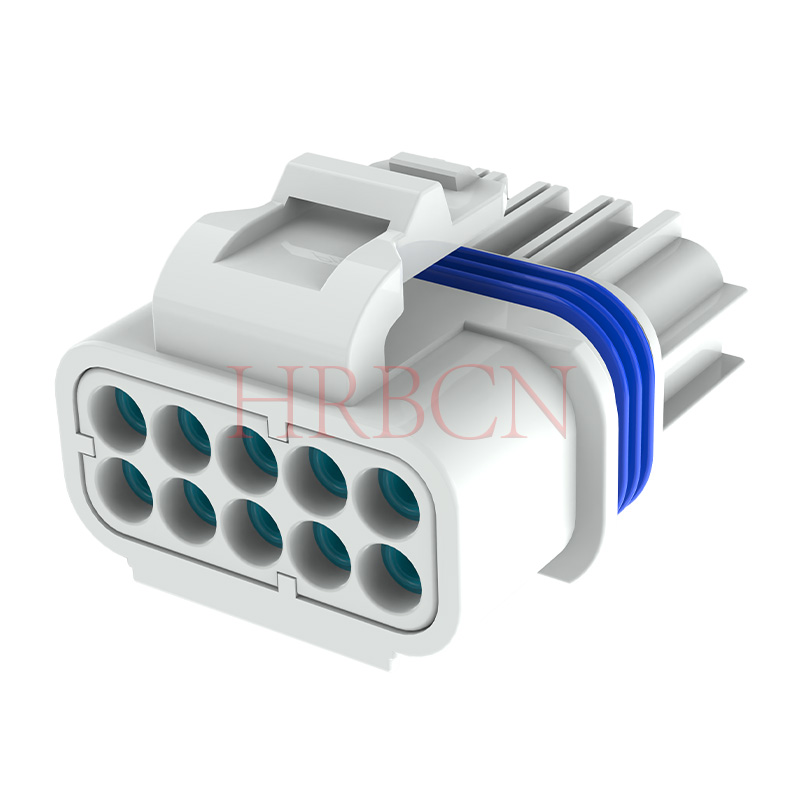

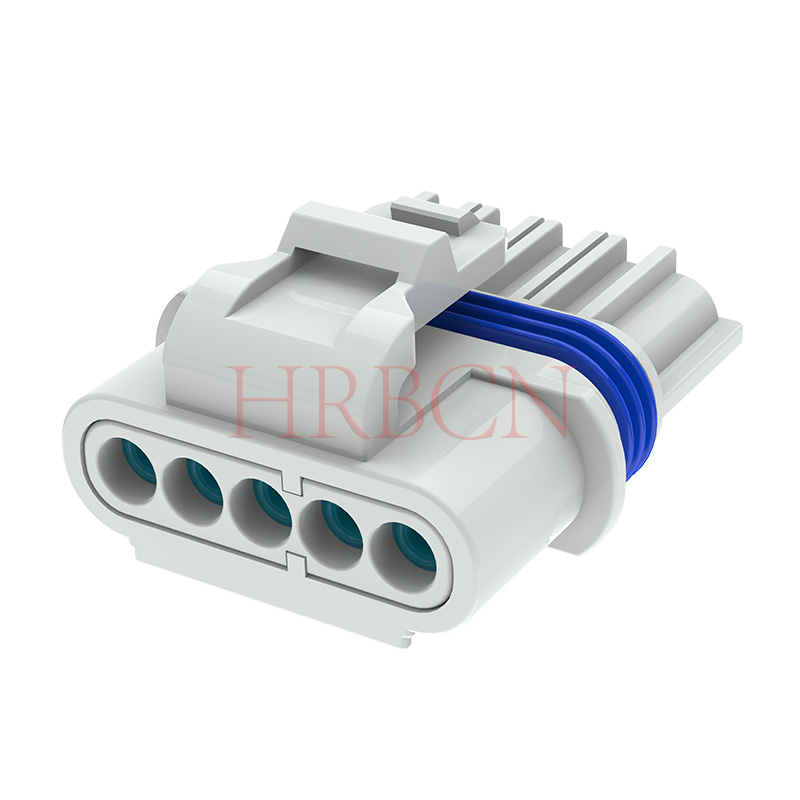

تعریف P/N  محفظه دوشاخه

A-M4084M-NxN-W

①       ②         ③④ ⑤

①A: گواهینامه مقررات خودرو

②M4084M: سری HRB، مسکن مردانه

③N: تعداد ردیف، 1: تک ردیفی. 2: دو ردیفه

④N: تعداد پین در هر ردیف، 2/3/4/5 پین

⑤W: رنگ بدنه، W: سفید


تعریف P/N  ترمینال زن

A-T4084MPS-XX

        ①            ②③

①T4084MPS: سری HRB، ترمینال زن

②X: گزینه های Wire Gauge: AWG16-24


تعریف P/N ترمینال نر

A-T4084FPS-XX

        ①           ②③

①T4084FPS: سری HRB، ترمینال نر

②X: گزینه های Wire Gauge: AWG16-24

ویژگی های کلیدی

  • محدوده گیج سیم: 16-24 AWG (1.5-0.22 میلی متر مربع سطح مقطع)

  • طرح بندی حفره های موجود: تک ردیف: 2/3/4/5 و دو ردیف: 6/8/10 موقعیت

  • سیستم اتصال دهنده: سیم به سیم

  • IP67 ضد آب و ضد گرد و غبار:  محافظت کامل دوگانه در برابر گرد و غبار و آب. سپر در برابر رطوبت، باران و غوطه ور شدن موقت.


نماهای منفجر شده

مهر و موم ضد آب، پایانه ها، محفظه و  دوشاخه ضد آب تک سیم  با هماهنگی طراحی شده اند تا  از راندمان نصب و قابلیت اطمینان اطمینان حاصل شود.


نمای منفجر شده کانکتور سیم به سیم ضد آب HRB 4.0 میلی متری، نشان دهنده محفظه، پایانه ها و اجزای آب بندی ضد آب




رتبه بندی فعلی
مس معمولی: حداکثر 15 آمپر AC DC.
مس با رسانایی بالا: حداکثر 20 آمپر AC DC.
ولتاژ نامی
600 ولت AC DC
محدوده دما
-40 درجه سانتیگراد تا +125 درجه سانتیگراد
اندازه سیم
0.22 ~ 1.5mm2
درجه ضد آب
IP67
قطر عایق سیم
1.1 ~ 2.4 میلی متر
مواد
مسکن: PA
ترمینال: مسی

1. نیو انرژی EV / دو چرخ / ذخیره انرژی لیتیوم

برای منابع تغذیه BMS، اتصالات PACK، شارژرهای داخلی، بخاری های PTC و فن های خنک کننده DC داخل بسته های باتری.

مشخصات عملکرد: جریان نامی 10–15 آمپر، درجه ضد آب IPX7، محدوده دمای کارکرد -40 تا +125 درجه سانتیگراد، ساختار ضد لرزش و طراحی کلید ضد ریزش.

2. نورپردازی LED در فضای باز با قدرت بالا / چراغ های منظره / چراغ های رشد

مناسب برای وال واشر، چراغ های سیل، لامپ های دکل بلند و منابع تغذیه مدولار.

رتبه بندی جریان 15A بارهای 300-500W را پشتیبانی می کند. طراحی گام جمع و جور 4.0 میلی متری به خوبی در داخل محفظه لامپ قرار می گیرد.

3. ابزار برق / ماشین آلات باغ / ربات های فضای باز

ایده آل برای اتصالات موتور و باتری در چمن زنی، دمنده برگ، اره برقی، ویلچر برقی و ربات های نظافتی.

ویژگی های اجباری: ضد آب IPX7، ظرفیت جریان 15 آمپر، سیستم قفل قفل ایمن، با مقاومت فوق العاده در برابر قطرات، گرد و غبار و قرار گرفتن در معرض آب.

4. کنترل های صنعتی / اینورترهای ولتاژ پایین / درایوهای سروو

برای پورت های منبع تغذیه ماژول های فشرده ورودی/خروجی PLC، خطوط اتوبوس حسگر، جزایر سوپاپ و رابط های برق خارجی برای درایورهای سروو اعمال می شود.

نسخه‌های نصب پانل به عنوان پورت برق دیواری برای تجهیزات عمل می‌کنند، در حالی که انواع سیم به سیم برای نصب سیم‌کشی میدانی هستند.

5. فتوولتائیک / ذخیره انرژی / سیستم های اینورتر

برای مدارهای DC ولتاژ پایین رشته های PV، جعبه های ترکیب کننده و واحدهای ذخیره انرژی مسکونی استفاده می شود.

مجهز به آب بندی IPX7، ظرفیت حمل 15A و ​​جلوگیری از قطبیت معکوس، برآورده کردن نیازهای خدمات طولانی مدت برای نصب در فضای باز.

6. لوازم خانگی هوشمند / کالاهای سفید

برای اتصالات قطعات پرقدرت در پمپ های حرارتی، خشک کن لباس، ماشین ظرفشویی و آبگرمکن.

در برابر بخار، نشت آب و آلودگی روغن مقاومت کنید. ضد آب IPX7 و جریان نامی 15A به پیکربندی های استاندارد برای لوازم خانگی متوسط ​​تا رده بالا تبدیل شده اند.

کاربرد کانکتور ضد آب زمین 4.0 میلی متری


بخش 1: سوالات متداول فنی

Q1: حداکثر امتیاز جریان کانکتور سیم به سیم ضد آب A-M4084 چقدر است؟

A1: دو گزینه ترمینال در دسترس است. پایانه های مسی استاندارد تا 15A AC/DC را پشتیبانی می کنند. ترمینال های مسی با رسانایی بالا به 20 آمپر AC/DC با ولتاژ نامی 600 ولت AC/DC برای انتقال نیرو می رسند.

Q2: این کانکتور با چه گیج سیم و قطر عایق سیم مناسب است؟

A2: سطح مقطع سیم سازگار بین 0.22-1.5 mm² (16-24 AWG) است. قطر بیرونی عایق سیم قابل اجرا 1.1-2.4 میلی متر است که با اکثر سیم های مهار خودرو، روشنایی و ذخیره انرژی مطابقت دارد.
Q3: این کانکتور چه درجه و محدوده دمایی ضد آب را می تواند تحمل کند؟
A3: دارای عملکرد ضد گرد و غبار و ضد آب IP67 برای جلوگیری از گرد و غبار، رطوبت، پاشش باران و غوطه ور شدن موقت است. دمای عملیاتی -40 ℃ ~ +125 ℃ را پوشش می دهد، مناسب برای محیط های سخت زیر هود، تجهیزات بیرونی و دمای بالا.
Q4: چه طرح‌بندی حفره‌ای برای سری M4084 موجود است؟
A4: نسخه های تک ردیفی از موقعیت های 2/3/4/5 پشتیبانی می کنند. نسخه های دو ردیفه موقعیت های 6/8/10 را ارائه می دهند. هر دو محفظه دوشاخه نر (A-M4084M) و محفظه پریز ماده (A-P4084F) مشخصات طرح یکسانی دارند.
Q5: چه موادی برای مسکن و پایانه ها استفاده می شود و آیا آنها گواهینامه خودرو دارند؟
A5: محفظه از مواد PA ساخته شده است. پایانه ها مس خالص هستند. همه مدل‌ها دارای گواهینامه خودرو هستند که با پیشوند «A» در شماره‌های قطعه مشخص شده است، برای لرزش طولانی‌مدت و چرخه حرارتی پایدار است.
Q6: چگونه ساختار آب بندی عملکرد ضد آب قابل اعتماد را تضمین می کند؟
A6: مهر و موم های ضد آب، پایانه های مسی، محفظه PA و شاخه های ضد آب تک سیم از نظر ساختاری به طور کلی مطابقت دارند. طراحی مونتاژ هماهنگ کارایی نصب و پایداری آب بندی طولانی مدت را بدون خطر ورود آب پس از جفت گیری کامل بهبود می بخشد.

بخش 2: سوالات متداول خرید

Q1: از کجا می توانم دیتاشیت رسمی کانکتور سری A-M4084 را دانلود کنم؟

A1: لطفاً یک استعلام به تیم فروش ما ارسال کنید و ما دیتاشیت کامل شامل تعریف شماره قطعه، نقشه‌های ابعادی، پارامترهای الکتریکی و نماهای انفجاری مونتاژ را برای ارزیابی پروژه شما ارائه می‌کنیم.
Q2: چه گزینه های رنگی برای محفظه M4084 موجود است؟
A2: رنگ خانه استاندارد سفید است (با علامت 'W' در انتهای PN). رنگ های مسکن سفارشی را می توان بر اساس تقاضای سفارش انبوه شما توسعه داد.
Q3: آیا می توانم نمونه هایی از محفظه های زن و مرد به همراه پایانه های همسان را برای آزمایش دریافت کنم؟
A3: بله، ما از ارائه نمونه برای تأیید پشتیبانی می کنیم. اگر همه اقلام موجود نباشد، ما تولید ماشین اختصاصی را ترتیب می دهیم و هزینه نمونه یکباره را با زمان تحویل نمونه 2 تا 3 هفته اعلام می کنیم.
Q4: کد HS این کانکتور سیم به سیم ضد آب 4.0 میلی متری چیست؟
A4: کد HS یکپارچه برای سری A-M4084 8536909000 است که برای اظهارنامه گمرکی صادراتی در سطح جهانی قابل اعمال است.
Q5: این کانکتور به طور گسترده برای چه صنایع و برنامه هایی استفاده می شود؟
A5: ایده آل برای وسایل نقلیه انرژی جدید، دو چرخ، ذخیره انرژی لیتیوم، روشنایی LED در فضای باز، ابزارهای برقی، کنترل صنعتی، ذخیره سازی PV و لوازم خانگی هوشمند متوسط ​​به بالا با نیازهای اتصال برق IP67.
Q6: زمان استاندارد برای سفارشات تولید انبوه چقدر است؟
A6: اقلام استاندارد موجود در انبار را می توان در عرض 5 تا 7 روز کاری ارسال کرد. برای مدل های خارج از انبار که نیاز به دوره های تولید دارند، زمان تحویل انبوه به طور جداگانه پس از دریافت مقدار سفارش شما تأیید می شود.
