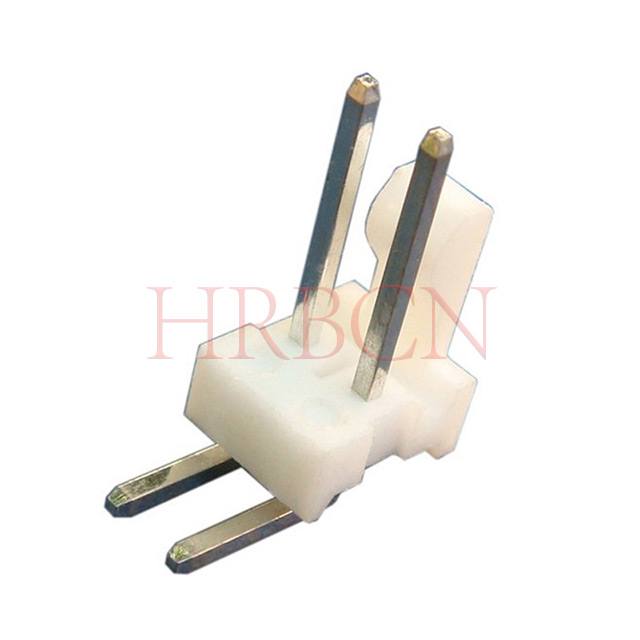

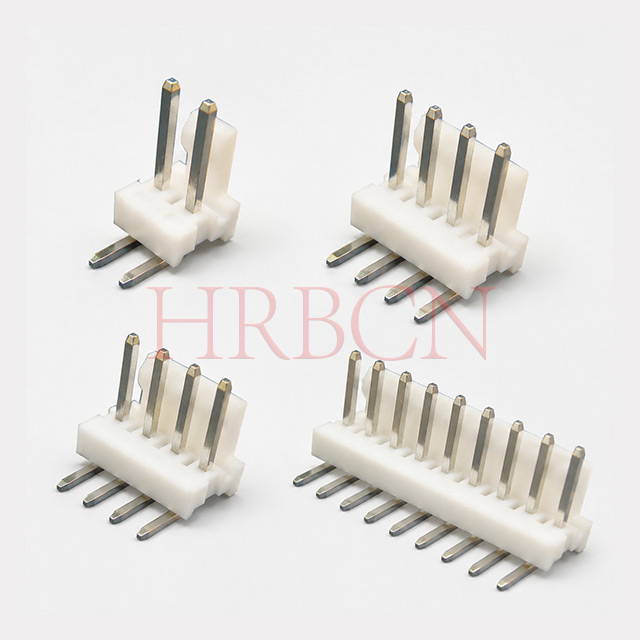

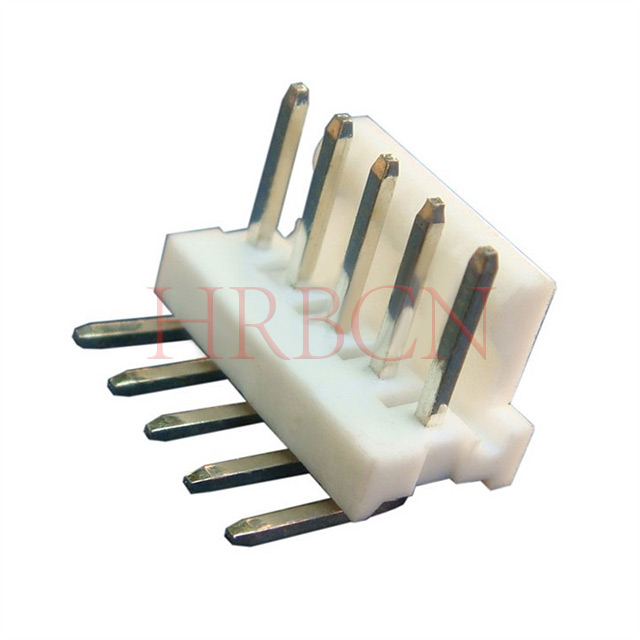

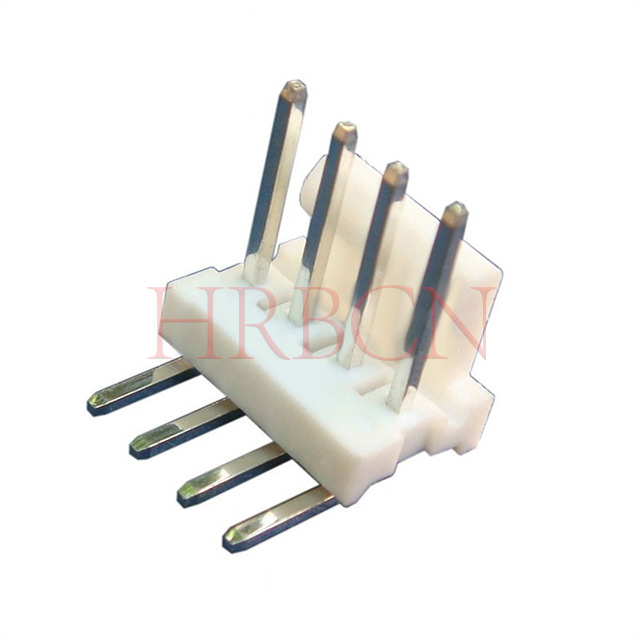

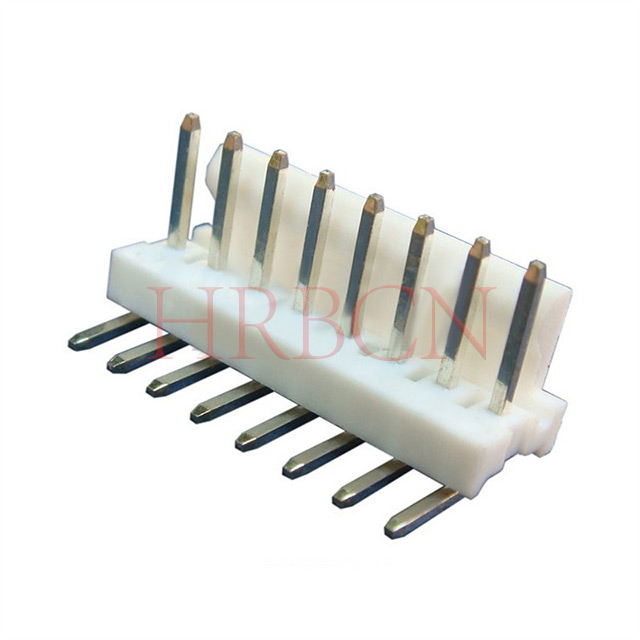

M2545R-NK 2.54 میلی متر زاویه راست سیم به سر برد | HRB

هدرهای سیم به برد M2545R-NK دارای یک گام مرکزی 2.54 میلی متری و یک ضریب فرم زاویه راست است که برای اتصالات مطمئن و مقرون به صرفه بین سیم های گسسته و بردهای مدار چاپی (PCB) طراحی شده است. هدر که در تنظیمات از 2 تا 16 موقعیت موجود است، از طریق سوراخ به PCB لحیم شده است، که پایداری مکانیکی و عملکرد الکتریکی قوی را برای طیف گسترده ای از کاربردهای تجاری و صنعتی ارائه می دهد. همه محصولات با محفظه های ضد شعله UL94 V-0 و کنتاکت های قلع اندود تولید می شوند که مطابق با استانداردهای RoHS هستند.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M2545R-NK

  • HRB

  • 8536909000

سربرگ سیم به برد 2.54 میلی‌متری (.100') زاویه راست

تعریف HRB P/N

M2545R-NK

    ①     ②③④

①M2545: سری HRB

②R: زاویه راست

③N: تعداد پین ها: 2-16

④K: کفن شده


ابعاد M2545R-NK

ابعاد M2545R-NK


شماره قسمت HRB
Dimensions قسمت شماره
Dimensions
TYP UL94V-0 مدارها کم نور: A کم نور: B TYP UL94V-0 مدارها کم نور: A کم نور: B
M2545R-2-K 2 5.08 2.54 M2545R-10-K 10 25.40 22.86
M2545R-3-K 3 7.62 5.08 M2545R-11-K 11 27.94 25.40
M2545R-4-K 4 10.16 7.62 M2545R-12-K 12 30.48 27.94
M2545R-5-K 5 12.70 10.16 M2545R-13-K 13 33.02 30.48
M2545R-6-K 6 15.24 12.70 M2545R-14-K 14 35.56 33.02
M2545R-7-K 7 17.78 15.24 M2545R-15-K 15 38.10 35.56
M2545R-8-K 8 20.32 17.78 M2545R-16-K 16 40.645 38.10
M2545R-9-K 9 22.86 20.32




مشخصات کلیدی

خواص مکانیکی و فیزیکی


  • گام: 2.54 میلی متر (.100') خط مرکزی

  • پیکربندی: تک ردیف، جهت زاویه راست

  • سبک نصب: لحیم کاری از طریق سوراخ (THT).

  • تعداد موقعیت ها: 2-16 (تعداد سفارشی در صورت درخواست موجود است)

  • جنس بدنه: UL94 V-0 ترموپلاستیک (پلی استر سفید)

  • مواد تماس: برنج با آبکاری قلع

  • محدوده دمای کارکرد: -40 تا +130 درجه سانتیگراد


رتبه بندی برق


  • جریان نامی: 4A (حداکثر در هر تماس)

  • ولتاژ نامی: 250 ولت متناوب

  • مقاومت تماس: حداکثر 3mΩ

  • مقاومت عایق: 5000 MΩ دقیقه

  • ولتاژ تحمل: 2200V/AC (1 دقیقه)


نمودار جفت گیری

جفت گیری با IDC انتهای بسته 90 درجه

جفت گیری با تغذیه 180 درجه از طریق IDC

اتصال 2.54 میلی متری اتصال PCB




سوالات متداول (سؤالات متداول)

سوالات متداول فنی:

س: رابط جفت گیری برای این هدر چیست؟

A: این هدر برای جفت شدن با گام استاندارد 2.54mm (0.100') IDC طراحی شده است که معمولاً در مجموعه های سیم به برد استفاده می شود.

س: آیا می توانم تعداد پین های سفارشی یا مشخصات اصلاح شده را دریافت کنم؟

پاسخ: ما طیفی از موقعیت های استاندارد از 2 تا 16 را ارائه می دهیم. برای پیکربندی های سفارشی، طول پین های خاص، یا گزینه های آبکاری جایگزین، لطفاً با تیم فروش ما تماس بگیرید تا در مورد نیازهای خود صحبت کنید.

س: فرآیند لحیم کاری توصیه شده برای این هدرها چیست؟

A: این هدرهای سوراخ دار برای لحیم کاری موجی سنتی یا فرآیندهای لحیم کاری دستی مناسب هستند. پروفیل های لحیم کاری استاندارد بدون سرب با پیروی از دستورالعمل های دما مشخص شده در برگه اطلاعات محصول توصیه می شود.

س: جهت گام و نصب چیست؟

A: گام خط مرکزی 2.54 میلی متر (0.100')، تک ردیف، نصب از طریق سوراخ با زاویه راست برای اتصال PCB.


سوالات متداول تدارکات

س: آیا این هدر سیم به برد را در انبار دارید؟

A: اکثر مدل های استاندارد شمارش پین در انبار معمولی نگهداری می شوند. برای سفارشات بزرگ یا مشخصات خاص، لطفاً در دسترس بودن را تأیید کنید

با  تیم فروش ما از قبل

س: حداقل مقدار سفارش برای این سری چقدر است؟

A: اقلام استاندارد با MOQ پایین ارائه می شوند. ما از سفارشات نمونه و خرید عمده استقبال می کنیم.

س: آیا می توانم پیکربندی های پین مخلوط را در یک محموله سفارش دهم؟

پاسخ: بله، سفارشات ترکیبی با موقعیت های مختلف پین برای برآورده کردن خواسته های پروژه متنوع شما قابل قبول است.

س: مدت زمان تولید برای سفارشات انبوه چقدر است؟

A: کالاهای موجود در انبار را می توان در عرض 3-5 روز کاری ارسال کرد. سفارشات خارج از انبار معمولاً 4-6 هفته بر اساس  حجم سفارش طول می کشد.

س: آیا می توانید طول پین سفارشی یا آبکاری سطح را ارائه دهید؟

پاسخ: طول پین های سفارشی و گزینه های آبکاری جایگزین در دسترس هستند. لطفا شرایط دقیق خود را برای یک نقل قول مناسب ارسال کنید.

س: چه مدارکی می توانید برای ترخیص صادرات ارائه دهید؟

A: ما می توانیم فاکتور تجاری، لیست بسته بندی، گواهی مبدأ، گواهی انطباق RoHS و تست مکانیکی مربوطه را ارائه کنیم.

گزارش می دهد.

س: چه بسته بندی برای این کانکتورها استفاده می شود؟

پاسخ: محصولات با کیسه های ضد الکتریسیته ساکن و کارتن های استاندارد صادراتی بسته بندی می شوند تا از آسیب در هنگام حمل و نقل و ذخیره سازی جلوگیری شود.

س: آیا قیمت برای سفارشات حجم زیاد قابل تنظیم است؟

A: ما قیمت گذاری لایه ای را اتخاذ می کنیم. نرخ های رقابتی تر برای مقادیر سفارش بیشتر ارائه می شود.

س: آیا می توانید ابتدا نمونه هایی را برای آزمایش ترتیب دهید؟

A: بله، نمونه های رایگان در دسترس هستند. مشتریان فقط باید بار پیک را تحمل کنند.


رتبه بندی فعلی
4A AC DC
رتبه بندی ولتاژ
250 ولت AC DC
دمای عملیاتی
-40 درجه سانتیگراد تا +130 درجه سانتیگراد
مقاومت تماسی
حداکثر 3.0mΩ
مقاومت عایق
حداقل 5000mΩ
ولتاژ مقاوم
2200 ولت AC / دقیقه
مواد
بدنه: پلی استر UL94V-0
ترمینال: برنجی
پایان ترمینال
قلع
یاتاقان سوزنی جامد بدنه و پین
2.0 کیلوگرم (دقیقه)
مقاومت لحیم کاری
دم ترمینال کانکتور را فرو کنید
در لحیم کاری
مدت زمان لحیم کاری: 0.5±4 ثانیه
دمای لحیم کاری
245ºC ± 0.5ºC

سری M2545R به طور گسترده در برنامه هایی استفاده می شود که نیاز به اتصالات سیم به برد مقرون به صرفه و قابل اعتماد دارند، از جمله


  • لوازم الکترونیکی مصرفی و لوازم خانگی

  • سیستم های کنترل صنعتی و تجهیزات اتوماسیون

  • دستگاه های مخابراتی و سخت افزار شبکه

  • ابزار تست و اندازه گیری

  • تجهیزات پزشکی (اتصالات سیگنال غیر بحرانی)

  • سیستم های غیر ایمنی خودرو
