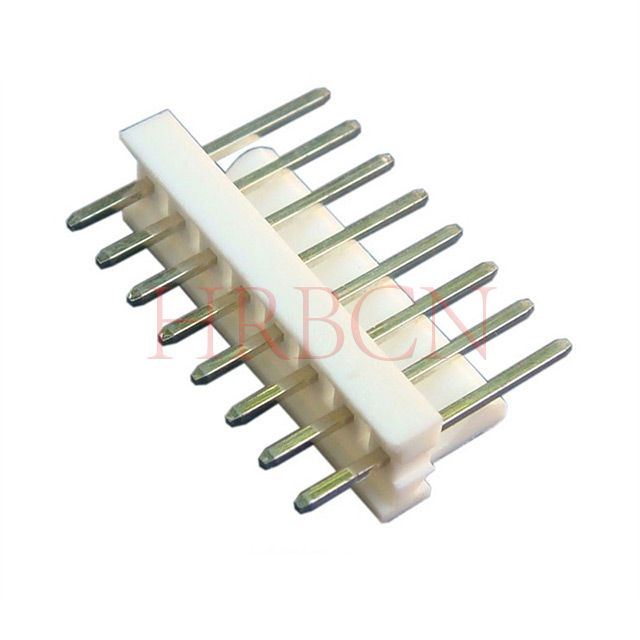

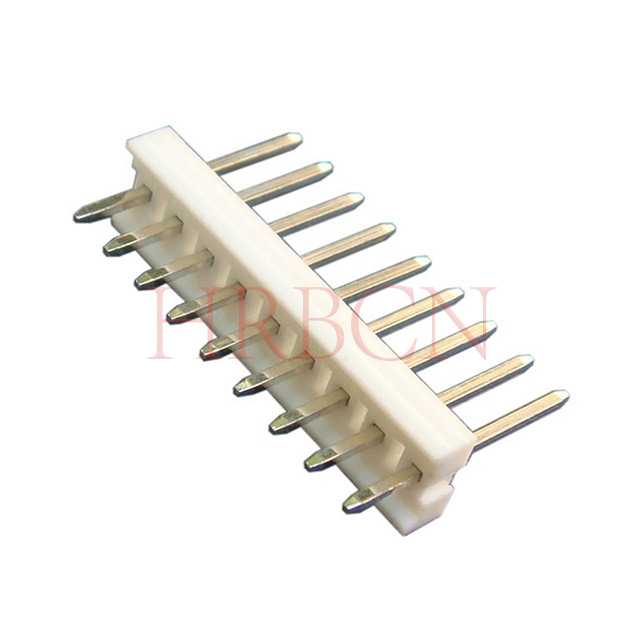

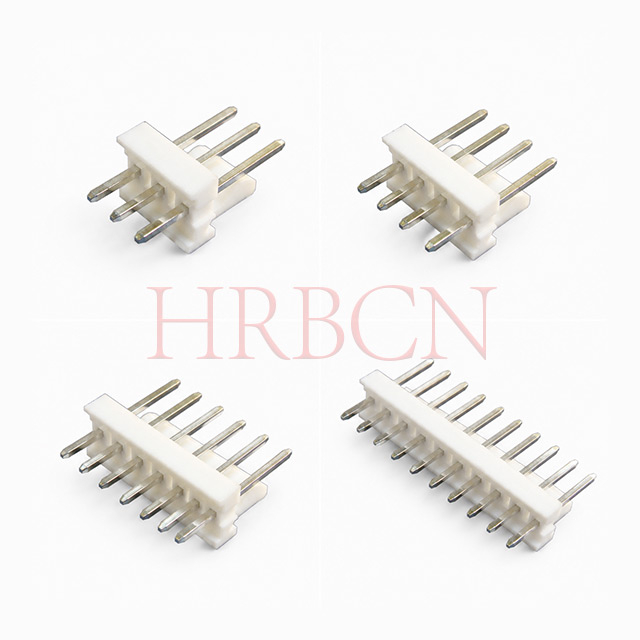

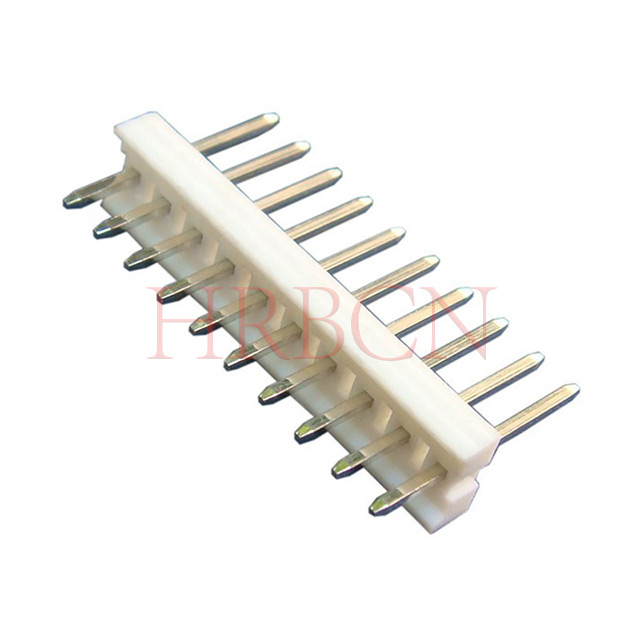

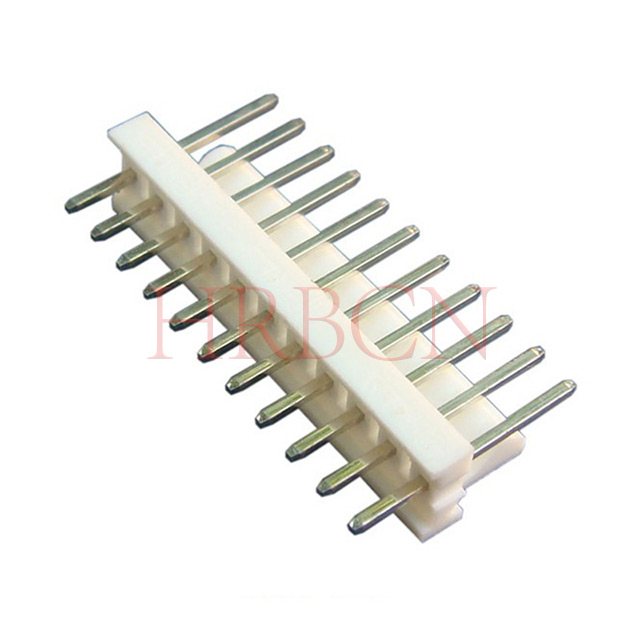

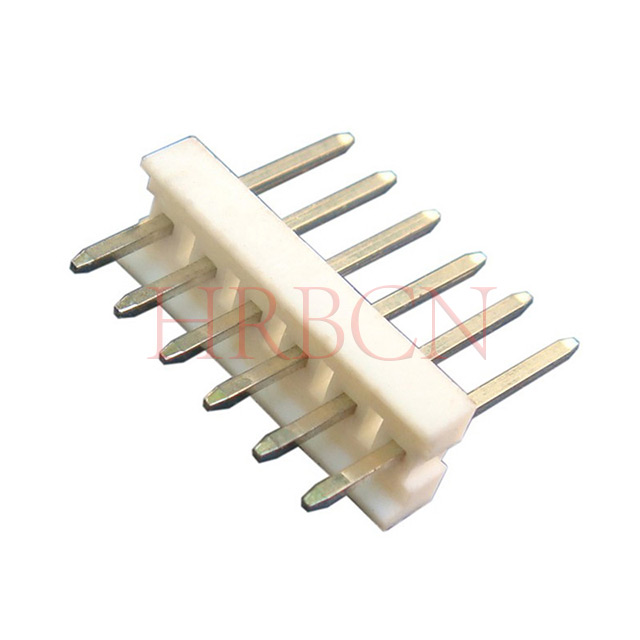

سربرگ سیم به برد عمودی M2545-NK از گام خط مرکزی استاندارد 2.54 میلی متری و طراحی تک ردیفی با ساختار نصب از طریق سوراخ استفاده می کند. مجهز به کنتاکت های قلع اندود مربعی و محفظه مقاوم در برابر شعله، دارای ساختار پلاریزه و قفل اصطکاکی برای اطمینان از جفت گیری پایدار است. این سری که در چندین تعداد پین استاندارد موجود است، کاملاً با مجموعه کابل های اصلی IDC و پریزهای منطبق سازگار است. این عملکرد الکتریکی و مکانیکی قابل اعتماد را ارائه می دهد که به طور گسترده در سناریوهای اتصال سیگنال و کم مصرف برای دستگاه های الکترونیکی استفاده می شود. تمامی محصولات با استانداردهای جهانی حفاظت از محیط زیست مطابقت دارند.

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
M2545-NK
نام تجاری:
HRB
کد:
8536909000

سربرگ سیم به تخته عمودی 2.54 میلی‌متری (100')، تک ردیف، پایه سوراخ

تعریف HRB P/N

M2545-NK

① ②③④

①M2545: سری HRB

②جای خالی: عمودی

③N: تعداد پین ها: 2-16

④K: کفن شده

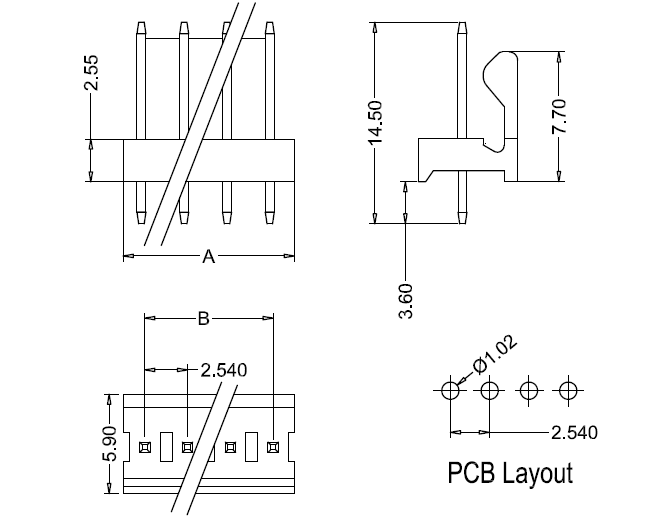

ابعاد M2545-NK

شماره قسمت HRB		Dimensions		قسمت شماره		Dimensions
TYP UL94V-0	مدارها	کم نور: A	کم نور: B	TYP UL94V-0	مدارها	کم نور: A	کم نور: B
M2545-2-K	2	5.08	2.54	M2545-10-K	10	25.40	22.86
M2545-3-K	3	7.62	5.08	M2545-11-K	11	27.94	25.40
M2545-4-K	4	10.16	7.62	M2545-12-K	12	30.48	27.94
M2545-5-K	5	12.70	10.16	M2545-13-K	13	33.02	30.48
M2545-6-K	6	15.24	12.70	M2545-14-K	14	35.56	33.02
M2545-7-K	7	17.78	15.24	M2545-15-K	15	38.10	35.56
M2545-8-K	8	20.32	17.78	M2545-16-K	16	40.645	38.10
M2545-9-K	9	22.86	20.32

مشخصات کلیدی

خواص مکانیکی و فیزیکی

گام: 2.54mm / 0.100' خط مرکزی
پیکربندی: تک ردیف، جهت عمودی 180 درجه
سبک نصب: لحیم کاری DIP از طریق سوراخ
موقعیت های موجود: 2 تا 16 پین، تعداد پین های سفارشی قابل قبول است
جنس بدنه: پلی استر ضد شعله UL94 V-0
مواد تماس: برنج با آبکاری قلع خالص
دمای کارکرد: -40 درجه سانتیگراد تا +130 درجه سانتیگراد

رتبه بندی برق

جریان نامی: 4A (حداکثر در هر تماس)
ولتاژ نامی: 250 ولت متناوب
مقاومت تماس: حداکثر 3mΩ
مقاومت عایق: 5000 MΩ دقیقه
ولتاژ تحمل: 2200V/AC (1 دقیقه)

عملکرد لحیم کاری

دمای توصیه شده لحیم کاری: 0.5±245 درجه سانتی گراد
مدت زمان لحیم کاری: 0.5±4 ثانیه
ظرفیت باربری ساختاری بین محفظه و پین: ≥ 2.0 کیلوگرم

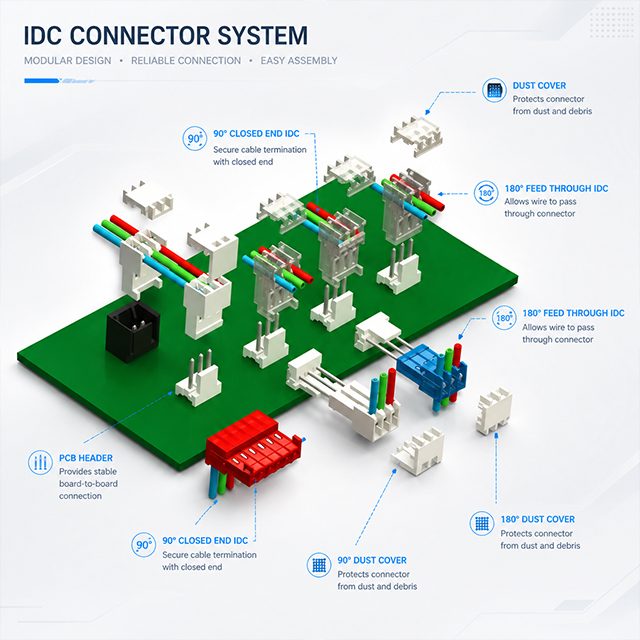

نمودار جفت گیری

جفت گیری با IDC انتهای بسته 90 درجه

جفت گیری با تغذیه 180 درجه از طریق IDC

اتصال 2.54 میلی متری اتصال PCB

سوالات متداول (سؤالات متداول)

سوالات متداول فنی

س: چه اتصال دهنده هایی با این هدر عمودی کار می کنند؟

A: با اتصالات استاندارد IDC 2.54 میلی متری، از جمله مجموعه کابل های IDC 90 درجه بسته و 180 درجه برای جفت گیری جهانی سیم به برد، مطابقت دارد.

س: آیا می توانم تعداد پین یا مشخصات ویژه را سفارشی کنم؟

A: گزینه های استاندارد از 2 پین تا 16 پین متغیر است. طول پین سفارشی، آبکاری ویژه و موقعیت های غیر استاندارد در صورت درخواست در دسترس هستند.

س: چه روش لحیم کاری برای این هدر مناسب است؟

A: از لحیم کاری موجی و لحیم کاری دستی پشتیبانی می کند. لطفاً پارامترهای استاندارد دمای لحیم کاری بدون سرب را برای اثر جوشکاری پایدار دنبال کنید.

س: گام و نوع نصب این کانکتور چیست؟

پاسخ: گام استاندارد 2.54 میلی متری (0.100')، طراحی تک ردیفی عمودی 180 درجه، نصب DIP از طریق سوراخ برای نصب PCB را پذیرفته است.

سوالات متداول تدارکات

س: آیا این هدر عمودی سیم به برد را در انبار دارید؟

A: اکثر اندازه های پین معمولی در انبار موجود است. برای سفارشات بزرگ یا مشخصات سفارشی خاص، لطفاً از قبل زمان تحویل را با تیم فروش ما تأیید کنید.

س: MOQ برای این سری چیست؟

A: ما از حداقل مقدار سفارش کم پشتیبانی می کنیم، هم از سفارشات آزمایشی نمونه و هم سفارشات عمده فروشی انبوه استقبال می شود.

س: آیا می توانم مدل های مختلف پین را در یک سفارش ترکیب کنم؟

پاسخ: بله، حمل و نقل ترکیبی از پیکربندی های مختلف پین برای رفع نیازهای تدارکات پروژه شما قابل قبول است.

س: زمان تولید برای سفارشات انبوه چقدر است؟

A: کالاهای موجود در انبار را می توان در عرض 3 تا 5 روز کاری ارسال کرد. سفارشات خارج از انبار و سفارشی با توجه به مقدار حدود 4 تا 6 هفته طول می کشد.

س: آیا می توانید اسناد صادرات و گزارش های آزمایشی را ارائه دهید؟

A: ما می توانیم فاکتور تجاری، لیست بسته بندی، گواهی مبدا، گواهی RoHS و گزارش های تست عملکرد مکانیکی را ارائه دهیم.

س: آیا می توانم نمونه های رایگان برای آزمایش دریافت کنم؟

A: نمونه های ارزیابی رایگان ارائه می شود، مشتریان فقط باید هزینه حمل و نقل پیک را تحمل کنند. نمونه ها را می توان در عرض 1-3 روز کاری مرتب کرد.
