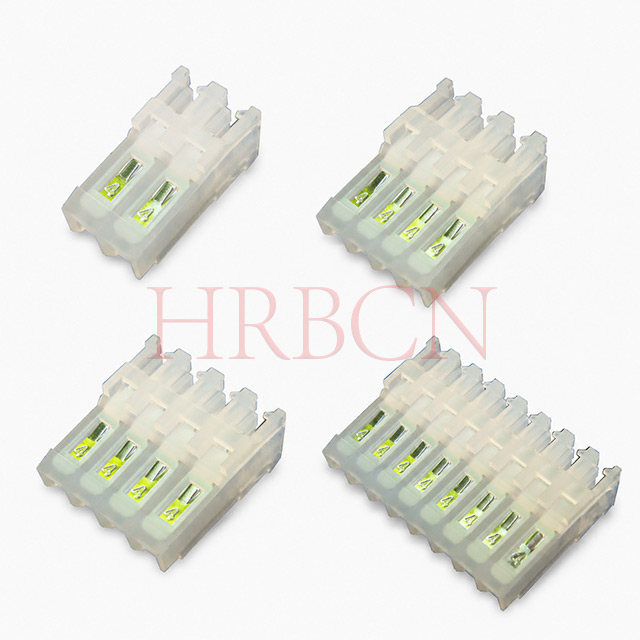

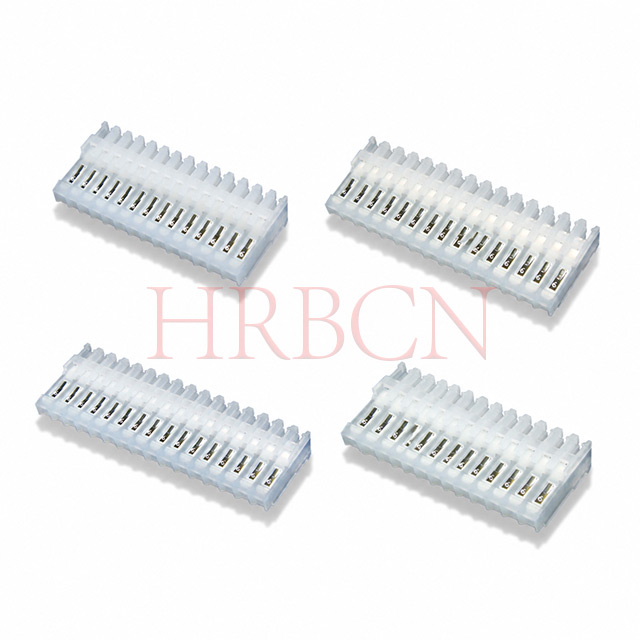

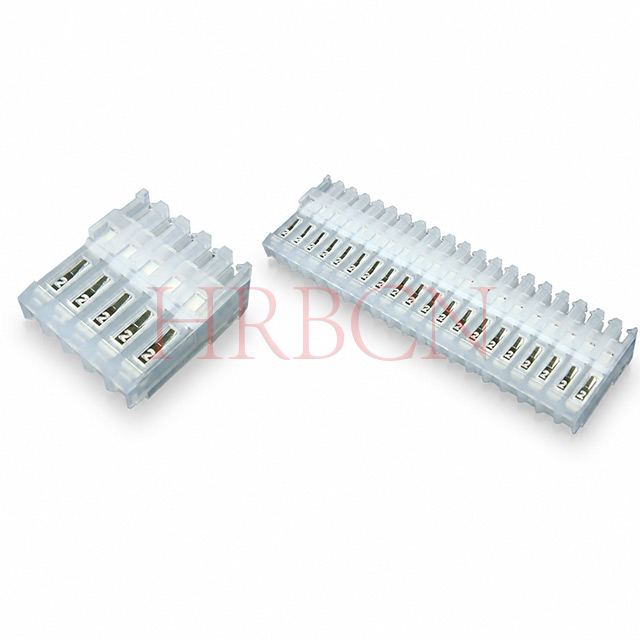

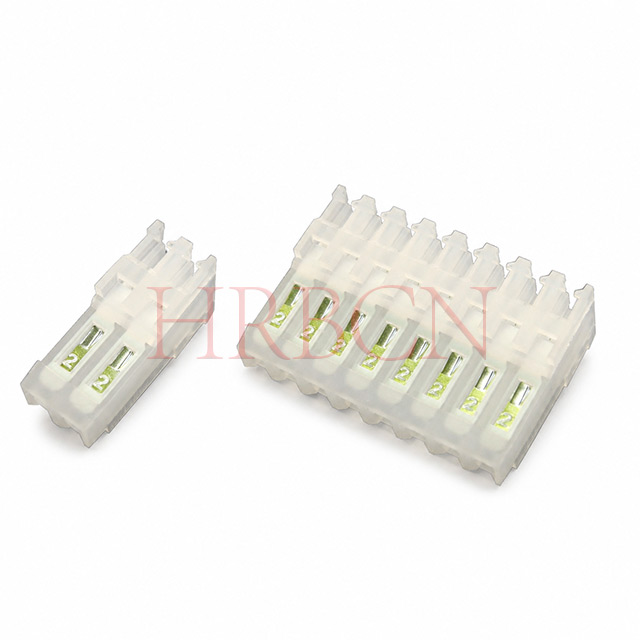

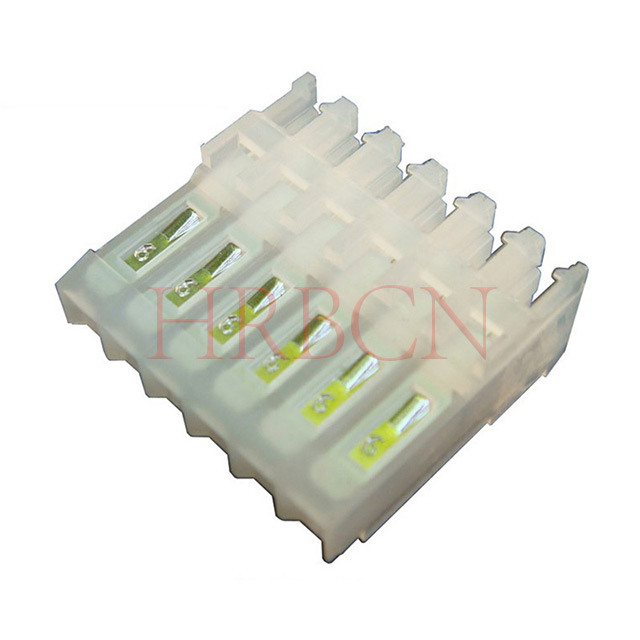

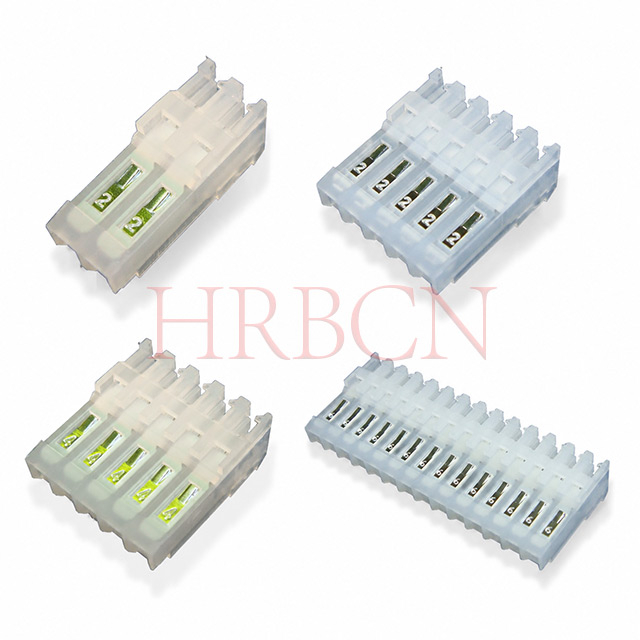

M2051R-N IDC 2.54mm Pitch Closed End

M2051R-N یک کانکتور IDC غیرقطبی با زاویه راست 90 درجه با گام 2.54 میلی متری و بدون زبانه های پلاریزه کننده است. این برای هادی های مجزا AWG22-26 مهندسی شده است و اتصال جابجایی عایق بدون لحیم کاری را برای مونتاژ سریع مهار بدون ابزار اتخاذ می کند. این طراحی بدون کلید بدون گیره های ضد معکوس، امکان اتصال برگشت پذیر 180 درجه را برای نصب انعطاف پذیر فراهم می کند. کاملاً با هدرهای PCB مستقیم M2545 و M2545R با زاویه راست قفل می شود و با پوشش محافظ گرد و غبار M2053 مطابقت دارد. ساخته شده از UL94V‑2 نایلون مقاوم در برابر شعله و پایانه های برنجی با روکش قلع/طلا، کاملاً مطابق با RoHS برای راه حل های سیم کشی نقطه به نقطه حساس به هزینه.
  • کاملاً مطابق با RoHS و REACH
  • دارای گواهینامه UL&cUL
  • UL 94V-2 مسکن مقاوم در برابر شعله
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M2051R-N

  • HRB

  • 8536909000

2.54 Pitch IDC IDC بسته بدون زبانه های قطبی


سری M2051R-N ما کانکتور 2.54 میلی‌متری با زاویه راست بسته IDC استاندارد صنعتی است که بدون زبانه‌های پلاریزه طراحی شده است و از گزینه‌های 2 پین تا 24 پین برای پوشش نیازهای سیم‌کشی متنوع طراحی شده است. متفاوت از نسخه پلاریزه M2051R-NR با گیره های ضد معکوس، این مدل غیرقطبی از درج 180 درجه برگشت پذیر رایگان برای بهبود انعطاف پذیری مونتاژ و کاهش هزینه جوراب ساقه بلند پشتیبانی می کند، ایده آل برای موقعیت های سیم کشی مشخص شده با خطر جفت نادرست کم.

محفظه عقب بسته، کابل را محکم قفل می کند تا از بیرون کشیدن سیم در اثر لرزش جلوگیری کند، در حالی که خروجی سیم عمودی 90 درجه باعث صرفه جویی در فضای داخلی با ارزش داخل بدنه تجهیزات فشرده می شود. استفاده از فناوری سوراخ‌کاری اثبات شده IDC، بدون نیاز به سیم‌کشی یا لحیم کاری برای کوتاه کردن چرخه تولید. سازگار با هدر PCB جهانی M2545/M2545R و درپوش گرد و غبار M2053 برای محافظت از پایانه ها در برابر گرد و غبار و رطوبت. محفظه نایلونی UL94V-2 به علاوه کنتاکت های اختیاری آبکاری قلع/طلا مطابق با استاندارد جهانی RoHS است که به طور گسترده در لوازم خانگی متمرکز بر هزینه، درایورهای LED، ماژول های کنترل کم مصرف و سیم کشی نقطه به نقطه داخلی لوازم الکترونیکی مصرفی عمومی استفاده می شود.

تعریف HRB P/N

M2051R-N

    ①     ②③④

①M2051: سری HRB

②با R: انتهای بسته 90 درجه

③N: تعداد پین ها: 2-24

④ بدون R (خالی):  بدون زبانه های قطبی

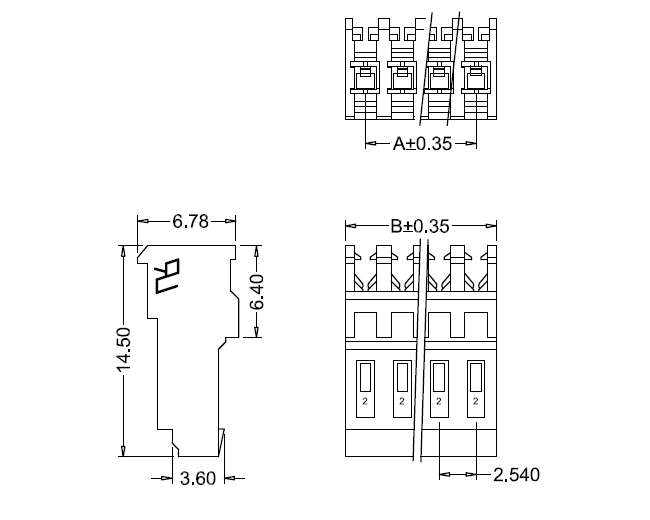

ابعاد M2051R-N

ابعاد M2051R-N IDC


قسمت  شماره
Dimensions قسمت  شماره
Dimensions قسمت  شماره
Dimensions
UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B
M2051R-2 2 2.54 5.08 M2051R-10 10 22.86 25.40 M2051R-18 18 43.18 45.72
M2051R-3 3 5.08 7.62 M2051R-11 11 25.40 27.94 M2051R-19 19 45.72 48.26
M2051R-4 4 7.62 10.16 M2051R-12 12 27.94 30.48 M2051R-20 20 48.26 50.80
M2051R-5 5 10.16 12.70 M2051R-13 13 30.48 33.02 M2051R-21 21 50.80 53.34
M2051R-6 6 12.70 15.24 M2051R-14 14 33.02 35.56 M2051R-22 22 53.34 55.88
M2051R-7 7 15.24 17.78 M2051R-15 15 35.56 38.10 M2051R-23 23 55.88 58.42
M2051R-8 8 17.78 20.32 M2051R-16 16 38.10 40.64 M2051R-24 24 58.42 60.96
M2051R-9 9 20.32 22.86 M2051R-17 17 40.64 43.18




ویژگی های کلیدی


  • گام استاندارد IDC 2.54 میلی متری، متناسب با هادی های گسسته AWG22-26

  • طراحی انتهای بسته باعث صرفه جویی در فضای سیم کشی داخلی برای طراحی فشرده می شود

  • هیچ زبانه پلاریزه انعطاف پذیری بیشتری را برای جفت گیری ارائه نمی دهد

  • خاتمه بدون لحیم کاری IDC، مونتاژ سریع بدون ابزار

  • هدر PCB M2545 و M2545R برای اتصال سیم به برد مطابقت دارد

  • متناسب با پوشش M2053 برای محافظت از مخاطبین در برابر گرد و غبار و رطوبت

  • محفظه مقاوم در برابر شعله UL94V-2، مطابق با RoHS


نمودار جفت گیری

  • طراحی شده برای جفت شدن با روکش های محفظه سری M2053 ، به طور موثری از آسیب رساندن گرد و غبار، رطوبت و زباله های خارجی به پایانه های تماس در معرض جلوگیری می کند.

  • M2051R-N: جفت گیری غیر مستقیم PCB. با هدرهای PCB سری M2545 و M2545R برای دستیابی به اتصال سیم به برد قابل اعتماد استفاده می کند.

    جفت گیری IDC معادل ITW 2.54

    جفت گیری 2.54 IDC


سوالات متداول


سوالات متداول فنی


Q1: چه سیم سنج با تغذیه M2051R-N از طریق IDC سازگار است؟

A: طراحی شده برای AWG22 ~ 26 هادی مجزای مجزا، گام استاندارد 2.54 میلی متر.

Q2: چیستتفاوت های d در برنامه کاربردی: با در مقابل بدون زبانه های قطبی ?

پاسخ ها در زیر آمده است:

①با زبانه های قطبی

  • دارای زبانه های پلاریزاسیون یکپارچه است که جهت گیری صحیح جفت گیری را تضمین می کند.

  • از درج نادرست جلوگیری می کند و خطر سیم کشی اشتباه یا خطاهای اتصال را کاهش می دهد.

  • برای برنامه هایی که مونتاژ مطمئن و بدون خطا ضروری است توصیه می شود.

  • دارای زبانه های پلاریزاسیون یکپارچه برای جلوگیری از جفت گیری نادرست و اطمینان از جهت گیری مناسب کانکتور در هنگام مونتاژ

②بدون زبانه های قطبی

  • طراحی کانکتور استاندارد بدون ویژگی های پلاریزاسیون.

  • انعطاف پذیری جفت گیری بیشتری را ارائه می دهد اما نیاز به تراز مناسب در هنگام نصب دارد.

  • مناسب برای برنامه هایی که جهت کانکتور به وضوح مشخص است و خطر جفت شدن اشتباه کم است.

  • نسخه‌های غیرقطبی نیز برای برنامه‌هایی در دسترس هستند که نیازی به کلید زدن نیست.

توجه: عملکرد crimp الکتریکی و IDC برای هر دو نسخه یکسان است.

Q3: آیا این IDC می تواند مستقیماً با هدر PCB جفت شود؟
A: فقط اتصال غیر مستقیم PCB، با هدر PCB عمودی M2545 و زاویه راست M2545R برای مونتاژ سیم به برد جفت شود.
Q4: آیا پوشش محافظ منطبق موجود است؟
A: سازگار با پوشش سری M2053 برای محافظت از پین ها در برابر گرد و غبار، رطوبت و زباله.
Q5: مواد و درجه اشتعال پذیری محفظه عایق؟
A: UL94V-2 نایلون مقاوم در برابر شعله؛ کنتاکت های آلیاژ مس قلع اندود، مطابق با RoHS.
Q6: آیا می تواند سیم کشی زنجیر دیزی را از طریق کابل وسط تغذیه کند؟

پاسخ: بله، ساختار ورودی اجازه می دهد تا سیم کشی مداوم در خط بدون برش مهار تمام شده انجام شود.

Q7: مزایای اتصال 90 درجه IDC Closed End چیست؟

پاسخ: مزایای کلیدی عبارتند از:

  • قابلیت اطمینان مکانیکی بالاتر به دلیل ختم کابل داخلی و کاهش تنش روی کنتاکت‌های IDC.

  • مسیریابی کابل فشرده، نیاز به فضای خروجی کابل تنها در یک طرف.

  • یکپارچگی سیگنال بهبود یافته با حداقل کابل های خرد و کاهش انعکاس سیگنال.

  • مونتاژ ساده شده، زیرا کابل در یک مکان واحد خاتمه می یابد.

کاربردهای معمولی: مجموعه های کابل نقطه به نقطه، سیستم های کنترل، ماژول های توزیع برق و تجهیزات صنعتی.

Q8: کدام نوع رابط را باید انتخاب کنم، IDC انتهای بسته یا تغذیه از طریق IDC؟

A: انتخاب بستگی به الزامات برنامه شما دارد:

رابط پیشنهادی برنامه
اتصالات نقطه به نقطه90 درجه IDC انتهای بسته
طراحی های محدود به فضا90 درجه IDC انتهای بسته
محیط های با لرزش بالا90 درجه IDC انتهای بسته
سیم کشی زنجیر دیزی180 درجه IDC تغذیه از طریق
سیستم های چند بردی180 درجه IDC تغذیه از طریق
گذرگاه یا معماری های I/O توزیع شده180 درجه IDC تغذیه از طریق
مجموعه های کابلی حساس به هزینه180 درجه IDC تغذیه از طریق


سفارش سوالات متداول


Q1: تعداد پین های موجود برای سری M2051R-N؟

A: محدوده استاندارد از 2P تا 24P، موقعیت های پین سفارشی قابل مذاکره در صورت سفارش عمده.
Q2: MOQ شما برای اقلام سهام معمولی چیست؟
A: MOQ کوچک برای مشخصات موجود در انبار؛ رنگ/مشخصات سفارشی به حداقل مقدار سفارش بیشتری نیاز دارد.
Q3: زمان سرب برای نمونه و تولید انبوه؟
A: نمونه ها ظرف 1 ~ 3 روز کاری ارسال می شوند. سفارشات عمده در حدود 7 تا 15 روز کاری بر اساس مقدار.
Q4: آیا می توانیم رنگ مسکن یا آبکاری تماس را سفارشی کنیم؟
A: رنگ مشکی سفارشی/دیگر رنگ محفظه، مخاطبین آبکاری طلایی موجود برای سفارشات با حجم بالا.
Q5: آیا نمونه های رایگان برای آزمایش مشتری موجود است؟
A: نمونه های رایگان کمی ارائه می شود، خریدار حمل و نقل پیک بین المللی را پوشش می دهد.


رتبه بندی فعلی
3A AC DC
رتبه بندی ولتاژ
250 ولت AC DC
دمای عملیاتی
-25 ºC تا +85ºC
تماس با مقاومت
حداکثر 10mΩ
مقاومت عایق
1000MΩ دقیقه
ولتاژ مقاوم
750 ولت AC در دقیقه
مواد
بدنه: نایلون 66 UL94V-2
ترمینال: برنجی
پایان ترمینال
قلع اندود
روکش طلا
جهت گیری
90 درجه
اندازه سیم
AWG22
AWG24
AWG26
