M2051R-NR
HRB
8536909000

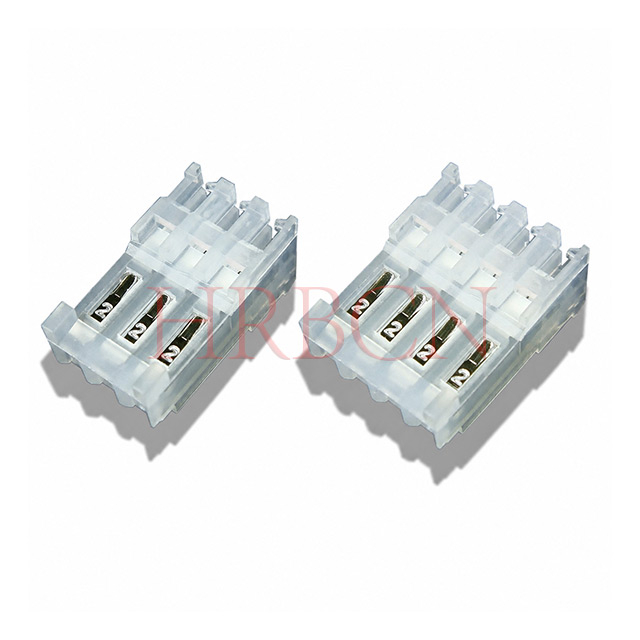

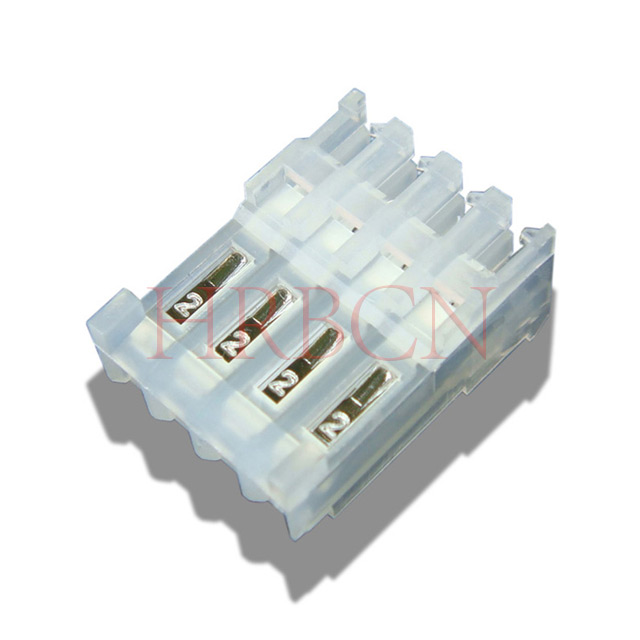

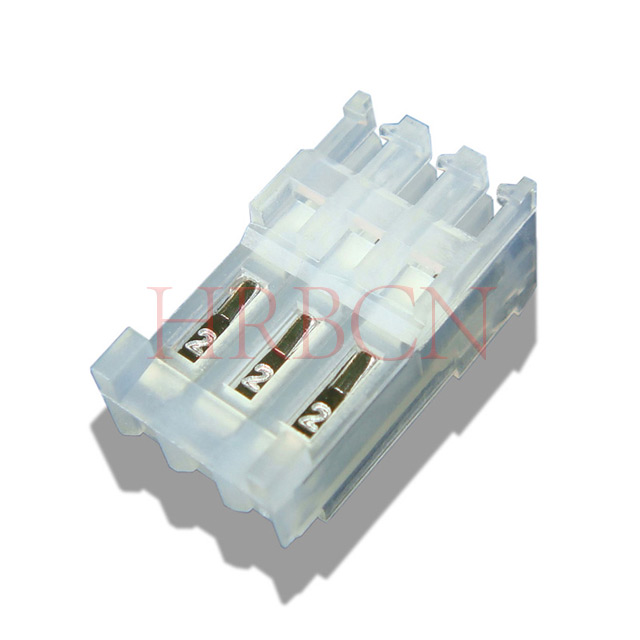

سری M2051R-NR یک کانکتور IDC انتهای بسته 2.54 میلی متری استاندارد صنعتی است که با زبانه های پلاریزه یکپارچه، از گزینه های 2 پین تا 24 پین برای نیازمندی های سیم کشی متنوع در دسترس است. متفاوت از 180 درجه ورودی IDC، محفظه عقب بسته آن، بیرون کشیدن سیم را مسدود میکند و سیمکشی زنجیرهای با کابل میانی را حذف میکند، دارای مسیر سیم عمودی فشرده 90 درجه برای صرفهجویی در فضای محفظه PCB گرانبها برای تجهیزات کوچک شده است.
پره های قطبی تعبیه شده از جفت شدن اشتباه در هنگام مونتاژ تولید انبوه جلوگیری می کند تا میزان خرابی سیم کشی را کاهش دهد. طراحی سوراخدار IDC نیازی به لحیم کاری یا لحیم کاری ندارد و سرعت تولید مهار را بسیار افزایش میدهد. سازگار با هدر PCB جهانی M2545/M2545R و درپوش گرد و غبار M2053 برای محافظت از پایانه ها در برابر گرد و غبار و رطوبت. این کانکتور با نایلون مقاوم در برابر شعله UL94V-2 و کنتاکت های اختیاری آبکاری قلع/طلا ساخته شده است، کانکتور کاملاً مطابق با RoHS است، برای سیم کشی نقطه به نقطه، لوازم خانگی با لرزش بالا، ماژول های درایور و اتصال داخلی فشرده الکترونیک مصرف کننده ایده آل است.
M2051R-NR
① ②③④
①M2051: سری HRB
②با R: انتهای بسته 90 درجه
③N: تعداد پین ها: 2-24
④R: با زبانه های پلاریزه

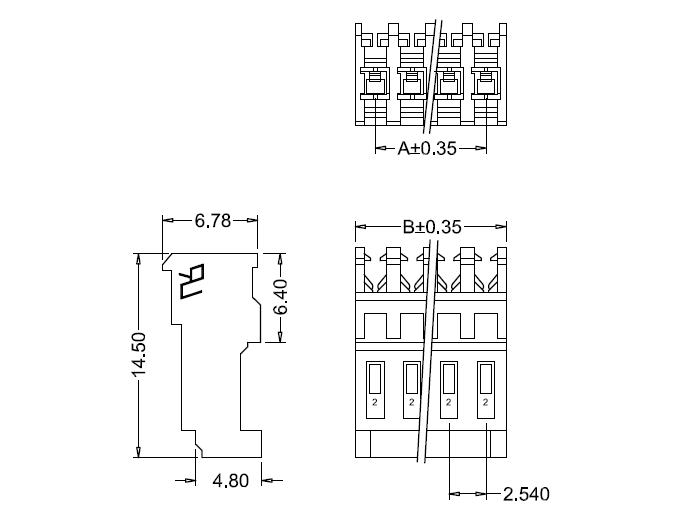

| قسمت شماره | مدارها | Dimensions | قسمت شماره | مدارها | Dimensions | قسمت شماره | مدارها | Dimensions | |||
| UL94V-2 | کم نور: A | کم نور: B | UL94V-2 | کم نور: A | کم نور: B | UL94V-2 | کم نور: A | کم نور: B | |||
| M2051R-2-R | 2 | 2.54 | 5.08 | M2051R-10-R | 10 | 22.86 | 25.40 | M2051R-18-R | 18 | 43.18 | 45.72 |
| M2051R-3-R | 3 | 5.08 | 7.62 | M2051R-11-R | 11 | 25.40 | 27.94 | M2051R-19-R | 19 | 45.72 | 48.26 |
| M2051R-4-R | 4 | 7.62 | 10.16 | M2051R-12-R | 12 | 27.94 | 30.48 | M2051R-20-R | 20 | 48.26 | 50.80 |
| M2051R-5-R | 5 | 10.16 | 12.70 | M2051R-13-R | 13 | 30.48 | 33.02 | M2051R-21-R | 21 | 50.80 | 53.34 |
| M2051R-6-R | 6 | 12.70 | 15.24 | M2051R-14-R | 14 | 33.02 | 35.56 | M2051R-22-R | 22 | 53.34 | 55.88 |
| M2051R-7-R | 7 | 15.24 | 17.78 | M2051R-15-R | 15 | 35.56 | 38.10 | M2051R-23-R | 23 | 55.88 | 58.42 |
| M2051R-8-R | 8 | 17.78 | 20.32 | M2051R-16-R | 16 | 38.10 | 40.64 | M2051R-24-R | 24 | 58.42 | 60.96 |
| M2051R-9-R | 9 | 20.32 | 22.86 | M2051R-17-R | 17 | 40.64 | 43.18 | ||||
ویژگی های کلیدی
گام استاندارد IDC 2.54 میلی متری، متناسب با هادی های گسسته AWG22-26
طراحی انتهای بسته باعث صرفه جویی در فضای سیم کشی داخلی برای طراحی فشرده می شود
زبانه های پلاریزه داخلی از جفت گیری نادرست معکوس جلوگیری می کند
خاتمه بدون لحیم کاری IDC، مونتاژ سریع بدون ابزار
هدر PCB M2545 و M2545R برای اتصال سیم به برد مطابقت دارد
متناسب با پوشش M2053 برای محافظت از مخاطبین در برابر گرد و غبار و رطوبت
محفظه مقاوم در برابر شعله UL94V-2، مطابق با RoHS
طراحی شده برای جفت شدن با روکش های محفظه سری M2053 ، به طور موثری از آسیب رساندن گرد و غبار، رطوبت و زباله های خارجی به پایانه های تماس در معرض جلوگیری می کند.
M2051R-NR: جفت گیری غیر مستقیم PCB. با هدرهای PCB سری M2545 و M2545R برای دستیابی به اتصال سیم به برد قابل اعتماد استفاده می کند.
