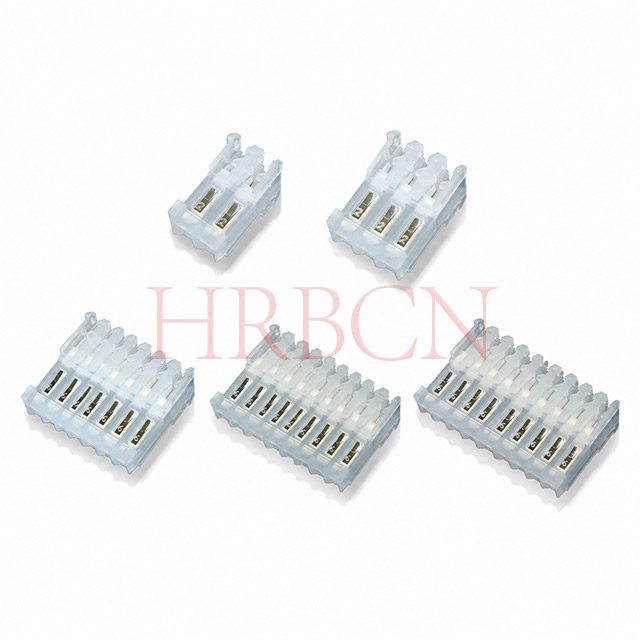

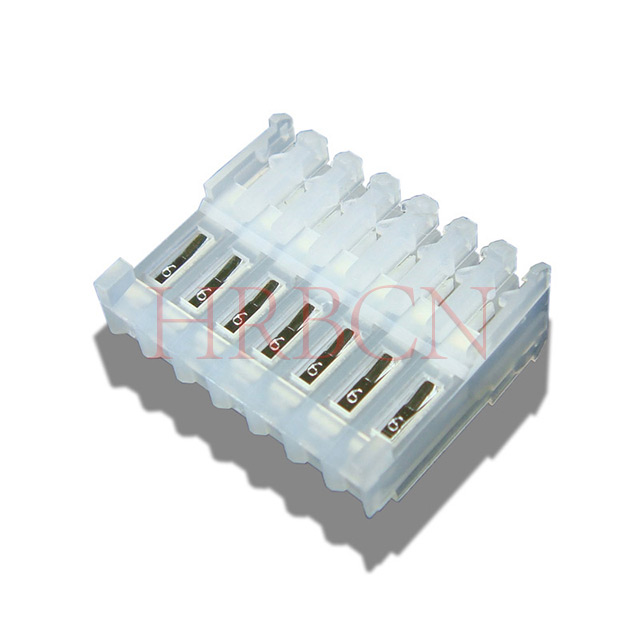

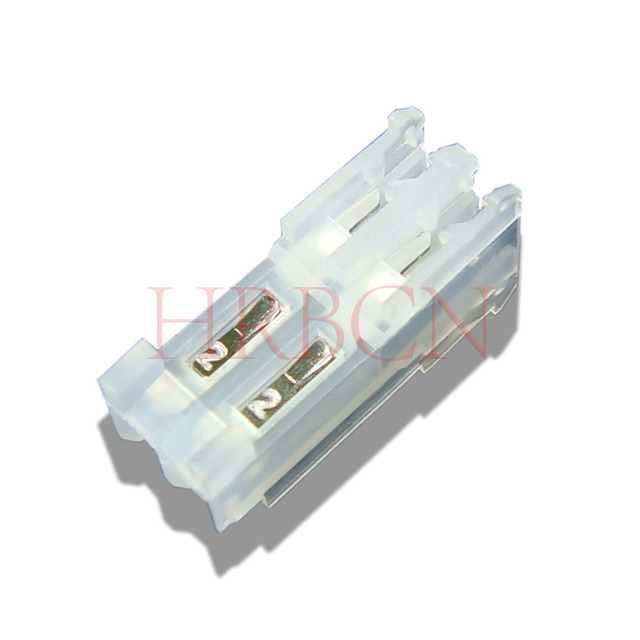

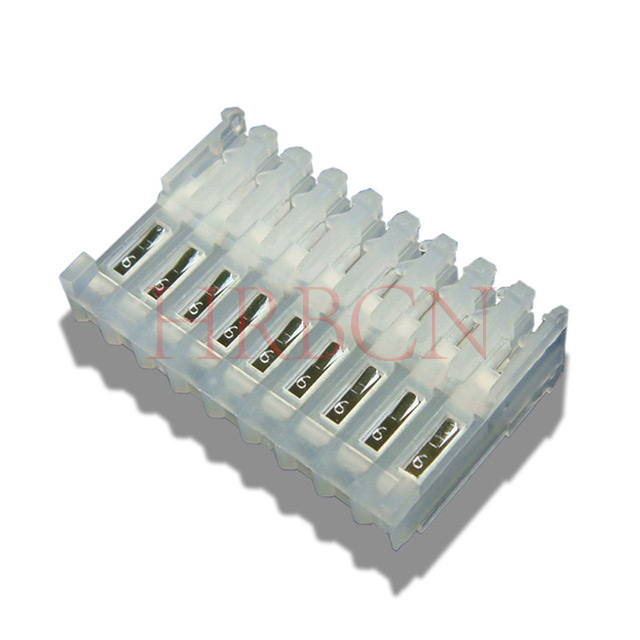

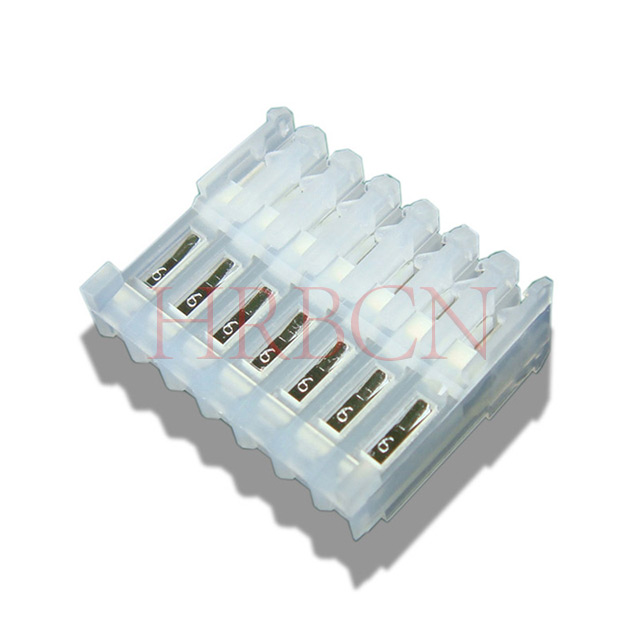

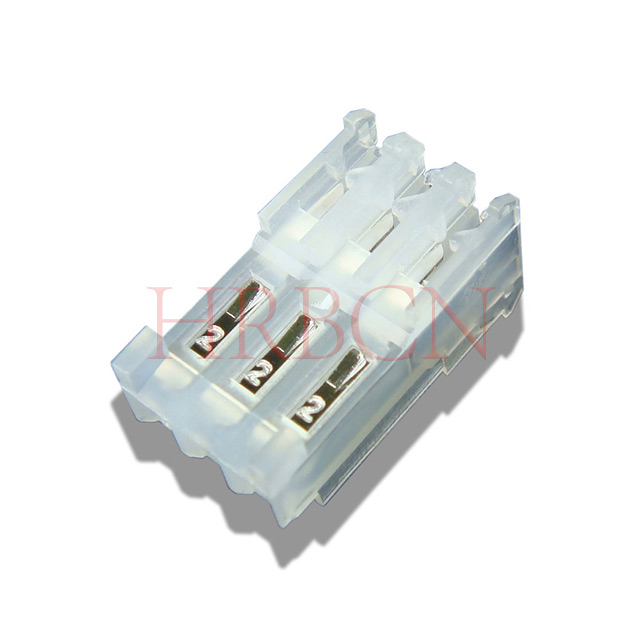

تغذیه 2.54 میلی متری پیچ از طریق IDC با زبانه های قطبی M2051-NR

M2051-NR یک کانکتور IDC استاندارد 2.54 میلی متری است که برای سیم کشی زنجیره ای پیوسته طراحی شده است. مجهز به زبانه های پلاریزه داخلی برای جلوگیری از درج معکوس. این اتصال جابجایی عایق را برای خاتمه سیم بدون لحیم پذیری، کاملاً با هدرهای PCB M2545 برای مونتاژ سیم به برد و پوشش گرد و غبار سری M2053 برای محافظت از پایانه ها در برابر آلودگی و رطوبت، سازگار است. محفظه مقاوم در برابر شعله UL94V-2 و کنتاکت های مسی قلع اندود، عملکرد الکتریکی پایدار را برای سیم کشی های صنعتی و لوازم خانگی تضمین می کند.
  • کاملاً مطابق با RoHS و REACH
  • دارای گواهینامه UL&cUL
  • UL 94V-2 مسکن مقاوم در برابر شعله
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M2051-NR

  • HRB

  • 8536909000

2.54 Pitch IDC  Feed از طریق IDC با زبانه های قطبی

تعریف HRB P/N

M2051-NR

    ① ②  ③④

①M2051: سری HRB

②بدون R(خالی): تا 180 درجه تغذیه کنید

③ N: تعداد پین ها: 2-24

④R: با زبانه های پلاریزه


ابعاد M2051-NR

بعد M2051-NR IDC

قسمت  شماره
Dimensions قسمت  شماره
Dimensions قسمت  شماره
Dimensions
UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B
M2051-2-R 2 2.54 5.08 M2051-10-R 10 22.86 25.40 M2051-18-R 18 43.18 45.72
M2051-3-R 3 5.08 7.62 M2051-11-R 11 25.40 27.94 M2051-19-R 19 45.72 48.26
M2051-4-R 4 7.62 10.16 M2051-12-R 12 27.94 30.48 M2051-20-R 20 48.26 50.80
M2051-5-R 5 10.16 12.70 M2051-13-R 13 30.48 33.02 M2051-21-R 21 50.80 53.34
M2051-6-R 6 12.70 15.24 M2051-14-R 14 33.02 35.56 M2051-22-R 22 53.34 55.88
M2051-7-R 7 15.24 17.78 M2051-15-R 15 35.56 38.10 M2051-23-R 23 55.88 58.42
M2051-8-R 8 17.78 20.32 M2051-16-R 16 38.10 40.64 M2051-24-R 24 58.42 60.96
M2051-9-R 9 20.32 22.86 M2051-17-R 17 40.64 43.18




ویژگی های کلیدی

  • گام استاندارد IDC 2.54 میلی متری، متناسب با هادی های گسسته AWG22-26

  • طراحی پیشروی سیم‌کشی کابل میانی زنجیره‌ای را امکان‌پذیر می‌کند

  • زبانه های پلاریزه داخلی از جفت گیری نادرست معکوس جلوگیری می کند

  • خاتمه بدون لحیم کاری IDC، مونتاژ سریع بدون ابزار

  • هدر PCB M2545 و M2545R برای اتصال سیم به برد مطابقت دارد

  • متناسب با پوشش M2053 برای محافظت از مخاطبین در برابر گرد و غبار و رطوبت

  • محفظه مقاوم در برابر شعله UL94V-2، مطابق با RoHS

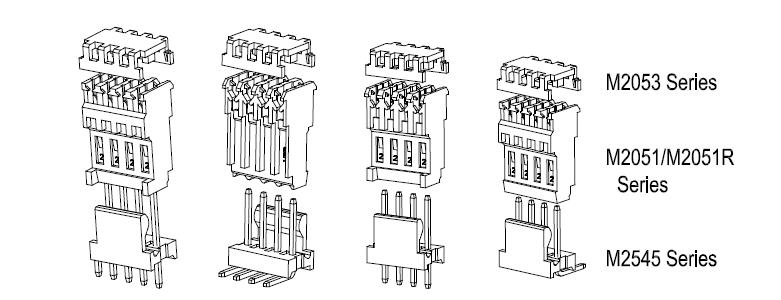

نمودار جفت گیری

  • طراحی شده برای جفت شدن با روکش های محفظه سری M2053 ، به طور موثری از آسیب رساندن گرد و غبار، رطوبت و زباله های خارجی به پایانه های تماس در معرض جلوگیری می کند.

  • M2051-NR: جفت گیری غیر مستقیم PCB. با هدرهای PCB سری M2545  و M2545R  برای دستیابی به اتصال سیم به برد قابل اعتماد استفاده می کند.

جفت گیری 2.54 زمین IDC

جفت گیری 2.54 IDC

رتبه بندی فعلی
3A AC DC
رتبه بندی ولتاژ
250 ولت AC DC
دمای عملیاتی
-25 ºC تا +85ºC
تماس با مقاومت
حداکثر 10 mΩ
مقاومت عایق
1000MΩ دقیقه
ولتاژ مقاوم
750 ولت AC در دقیقه
مواد
بدنه: نایلون 66 UL94V-2
ترمینال: برنجی
پایان ترمینال
قلع اندود شده
روکش طلا
جهت گیری
180 درجه
اندازه سیم
AWG22
AWG24
AWG26

سوالات متداول


سوالات متداول فنی


Q1: چه سیم سنج با تغذیه M2051-NR از طریق IDC سازگار است؟

A: طراحی شده برای AWG22 ~ 26 هادی مجزای مجزا، گام استاندارد 2.54 میلی متر.

Q2: چیستتفاوت های d در برنامه کاربردی: با در مقابل بدون زبانه های قطبی ?

پاسخ ها در زیر آمده است:

①با زبانه های قطبی

  • دارای زبانه های پلاریزاسیون یکپارچه است که جهت گیری صحیح جفت گیری را تضمین می کند.

  • از درج نادرست جلوگیری می کند و خطر سیم کشی اشتباه یا خطاهای اتصال را کاهش می دهد.

  • برای برنامه هایی که مونتاژ مطمئن و بدون خطا ضروری است توصیه می شود.

  • دارای زبانه های پلاریزاسیون یکپارچه برای جلوگیری از جفت گیری نادرست و اطمینان از جهت گیری مناسب کانکتور در هنگام مونتاژ

②بدون زبانه های قطبی

  • طراحی کانکتور استاندارد بدون ویژگی های پلاریزاسیون.

  • انعطاف پذیری جفت گیری بیشتری را ارائه می دهد اما نیاز به تراز مناسب در هنگام نصب دارد.

  • مناسب برای برنامه هایی که جهت کانکتور به وضوح مشخص است و خطر جفت شدن اشتباه کم است.

  • نسخه‌های غیرقطبی نیز برای برنامه‌هایی در دسترس هستند که نیازی به کلید زدن نیست.

توجه: عملکرد crimp الکتریکی و IDC برای هر دو نسخه یکسان است.

Q3: آیا این IDC می تواند مستقیماً با هدر PCB جفت شود؟
A: فقط اتصال غیر مستقیم PCB، با هدر PCB عمودی M2545 و زاویه راست M2545R برای مونتاژ سیم به برد جفت شود.
Q4: آیا پوشش محافظ منطبق موجود است؟
A: سازگار با پوشش سری M2053 برای محافظت از پین ها در برابر گرد و غبار، رطوبت و زباله.
Q5: مواد و درجه اشتعال پذیری محفظه عایق؟
A: UL94V-2 نایلون مقاوم در برابر شعله؛ کنتاکت های آلیاژ مس قلع اندود، مطابق با RoHS.
Q6: آیا می تواند سیم کشی زنجیر دیزی را از طریق کابل وسط تغذیه کند؟

پاسخ: بله، ساختار ورودی اجازه می دهد تا سیم کشی مداوم در خط بدون برش مهار تمام شده انجام شود.

Q7:  مزایای اتصال 180 درجه IDC از طریق اتصال چیست؟

پاسخ: مزایای کلیدی عبارتند از:

  • از سیم‌کشی زنجیره‌ای پشتیبانی می‌کند و اجازه می‌دهد چندین کانکتور روی یک مجموعه کابل نصب شود.

  • هزینه های کابل و مونتاژ را با به حداقل رساندن تعداد دسته های کابل جداگانه مورد نیاز کاهش می دهد.

  • ایده آل برای معماری اتوبوس و سیستم های I/O توزیع شده.

  • تعمیر و نگهداری میدانی را ساده می کند، زیرا دستگاه های جداگانه اغلب می توانند بدون تعویض کل مجموعه کابل جدا شوند.

کاربردهای معمولی: ماژول های ورودی/خروجی صنعتی، سیستم های نمایشگر LED، شبکه های کنترل و مجموعه های چند بردی.

Q8: کدام نوع رابط را باید انتخاب کنم، IDC انتهای بسته یا تغذیه از طریق IDC؟

A: انتخاب بستگی به الزامات برنامه شما دارد:

رابط پیشنهادی برنامه
اتصالات نقطه به نقطه90 درجه IDC انتهای بسته
طراحی های محدود به فضا90 درجه IDC انتهای بسته
محیط های با لرزش بالا90 درجه IDC انتهای بسته
سیم کشی زنجیر دیزی180 درجه IDC تغذیه از طریق
سیستم های چند بردی180 درجه IDC تغذیه از طریق
گذرگاه یا معماری های I/O توزیع شده180 درجه IDC تغذیه از طریق
مجموعه های کابلی حساس به هزینه180 درجه IDC تغذیه از طریق


سفارش سوالات متداول


Q1: تعداد پین های موجود برای سری M2051R-NR؟

A: محدوده استاندارد از 2P تا 24P، موقعیت های پین سفارشی قابل مذاکره در صورت سفارش عمده.
Q2: MOQ شما برای اقلام سهام معمولی چیست؟
A: MOQ کوچک برای مشخصات موجود در انبار؛ رنگ/مشخصات سفارشی به حداقل مقدار سفارش بیشتری نیاز دارد.
Q3: زمان سرب برای نمونه و تولید انبوه؟
A: نمونه ها ظرف 1 ~ 3 روز کاری ارسال می شوند. سفارشات عمده در حدود 7 تا 15 روز کاری بر اساس مقدار.
Q4: آیا می توانیم رنگ مسکن یا آبکاری تماس را سفارشی کنیم؟
A: رنگ مشکی سفارشی/دیگر رنگ محفظه، مخاطبین آبکاری طلایی موجود برای سفارشات با حجم بالا.
Q5: آیا نمونه های رایگان برای آزمایش مشتری موجود است؟
A: نمونه های رایگان کمی ارائه می شود، خریدار حمل و نقل پیک بین المللی را پوشش می دهد.


به طور گسترده در کنترل صنعتی، منبع تغذیه، لوازم خانگی، روشنایی LED و اتصال داخلی الکترونیک مصرفی استفاده می شود.

  • تجهیزات کنترل صنعتی و ابزار دقیق

  • منبع تغذیه و ماژول های درایور

  • لوازم خانگی و وسایل خانه هوشمند

  • روشنایی LED و سیم کشی کنترل

  • اتوماسیون اداری و لوازم الکترونیکی مصرفی کوچک

  • اتصال داخلی دسته سیم زنجیر دیزی
