M2050-NCR (90 درجه)
HRB
8536909000
M2050-NCR (90 درجه)
① ② ③④ ⑤
①M2050: سری HRB
②N: تعداد پین ها: 2-24

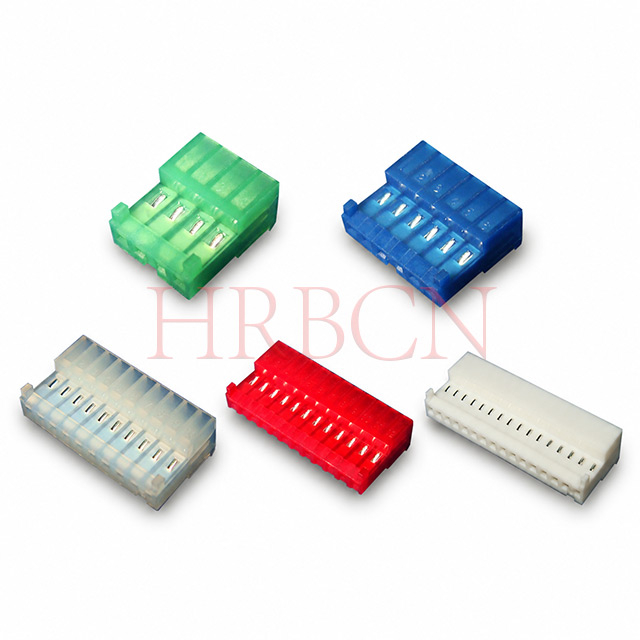

③ C: رنگ مسکن، توضیح نمودار زیر را ببینید
④R: با زبانه های پلاریزه
⑤90 درجه: انتهای بسته
| C | رنگ مسکن | اندازه سیم |

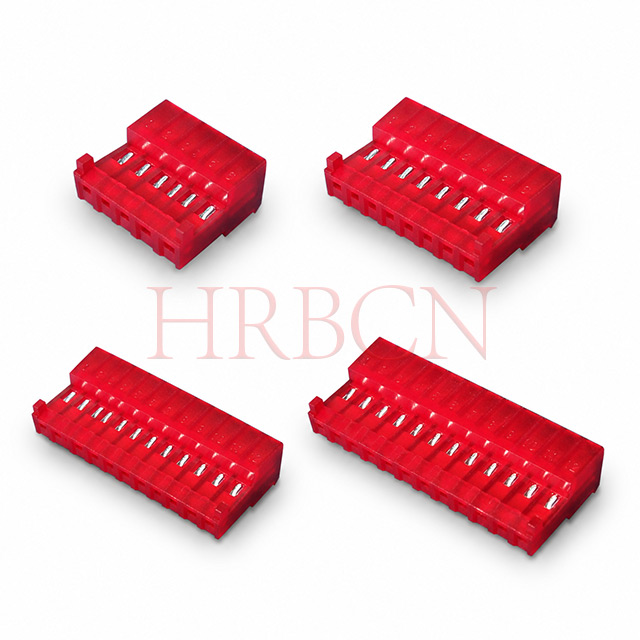

| R | Red | AWG22 |

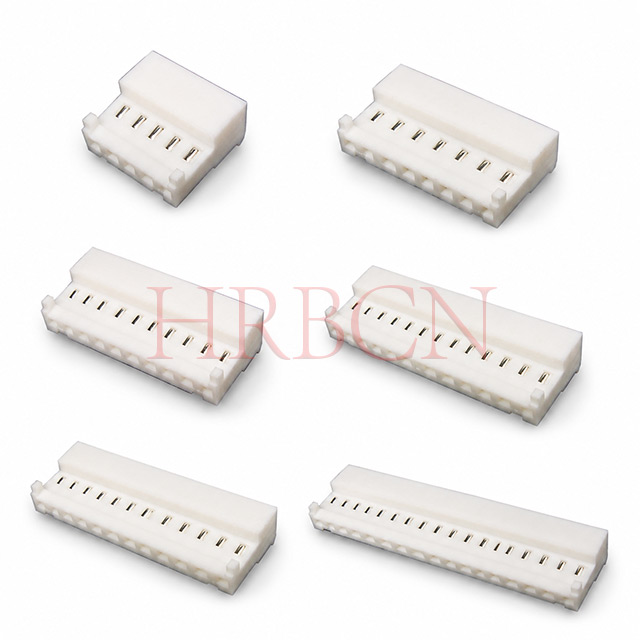

| W | سفید | AWG24 |

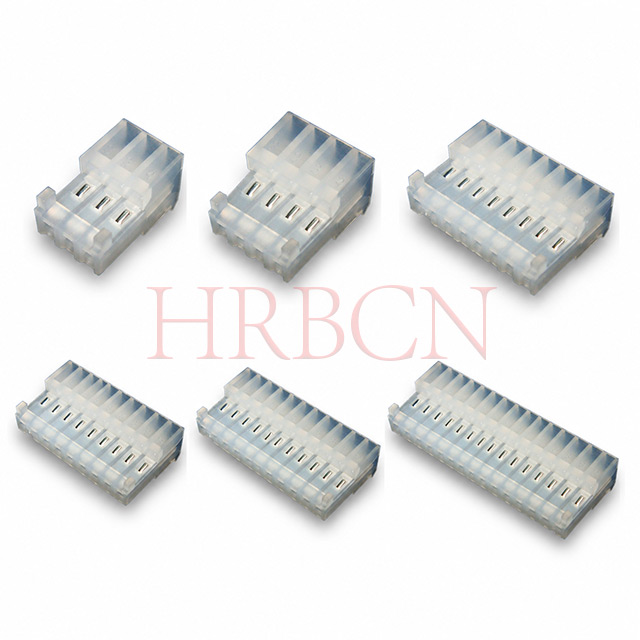

| N | طبیعی | AWG24 |
| B | مشکی | AWG24 |

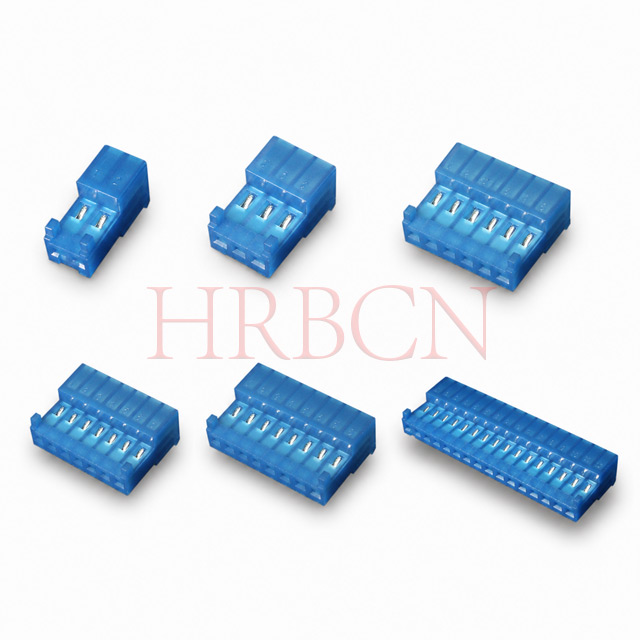

| b | آبی | AWG26 |

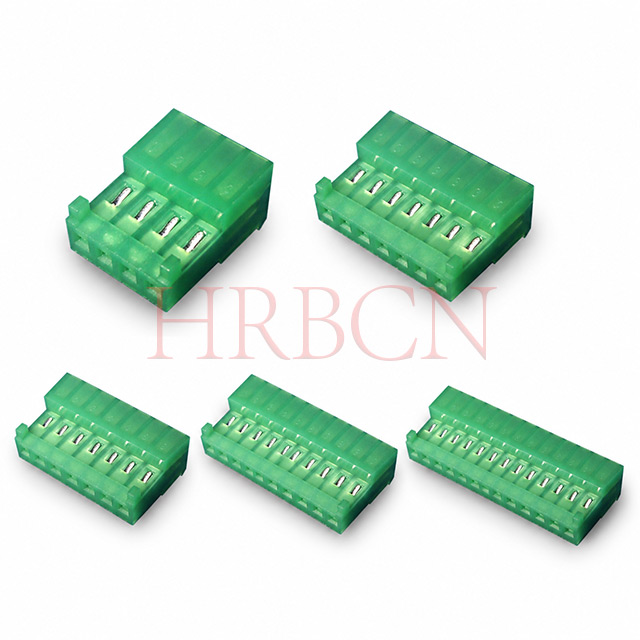

| G | سبز | AWG26 |
| قسمت شماره | Dimensions | قسمت شماره | Dimensions | ||||
| UL94V-2 | مدارها | کم نور: A | کم نور: B | UL94V-2 | مدارها | کم نور: A | کم نور: B |
| M2050-2-CR (90 درجه) | 2 | 2.54 | 5.08 | M2050-10-CR (90°) | 10 | 22.86 | 25.40 |
| M2050-3-CR (90°) | 3 | 5.08 | 7.62 | M2050-11-CR (90°) | 11 | 25.40 | 27.94 |
| M2050-4-CR (90°) | 4 | 7.62 | 10.16 | M2050-12-CR (90 درجه) | 12 | 27.94 | 30.48 |
| M2050-5-CR (90°) | 5 | 10.16 | 12.70 | M2050-13-CR (90°) | 13 | 30.48 | 33.02 |
| M2050-6-CR (90°) | 6 | 12.70 | 15.24 | M2050-14-CR (90 درجه) | 14 | 33.02 | 35.56 |
| M2050-7-CR (90°) | 7 | 15.24 | 17.78 | M2050-15-CR (90 درجه) | 15 | 35.56 | 38.10 |
| M2050-8-C-R90°) | 8 | 17.78 | 20.32 | M2050-16-CR (90°) | 16 | 38.10 | 40.64 |
| M2050-9-CR (90°) | 9 | 20.32 | 22.86 | M2050-17-CR (90 درجه) | 17 | 40.64 | 43.18 |
ویژگی های کلیدی
زبانه های پلاریزه با اعمال یک جهت کانکتور خاص به جلوگیری از جفت گیری نادرست کمک می کند.
خاتمه IDC امکان مونتاژ سریع و بدون لحیم کاری را فراهم می کند.
تراز مثبت قابلیت اطمینان اتصال را بهبود می بخشد.
خطر عدم تطابق در هنگام نصب را کاهش می دهد.
سازگار با سیستم های کانکتور IDC استاندارد 2.54.
محفظه مقاوم، نگهداری کابل را تضمین میکند.
محفظه مقاوم در برابر شعله UL94V-2، مطابق با RoHS

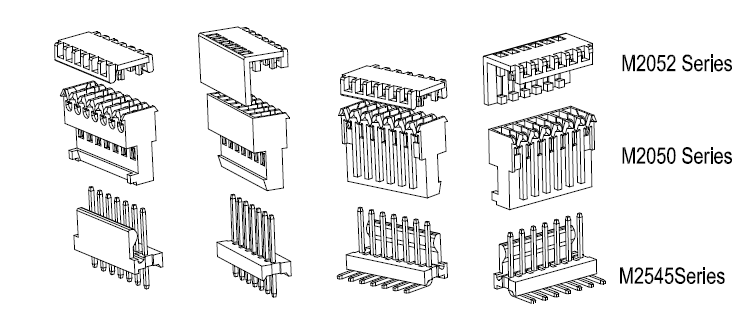

طراحی شده برای جفت شدن با پوشش های محفظه سری M2052R ، به طور موثری از آسیب رساندن گرد و غبار، رطوبت و زباله های خارجی به پایانه های تماس در معرض جلوگیری می کند.
M2050-NC (90 درجه) : جفت گیری غیر مستقیم PCB; با هدرهای PCB سری M2545 و M2545R برای دستیابی به اتصال سیم به برد قابل اعتماد استفاده می کند.
