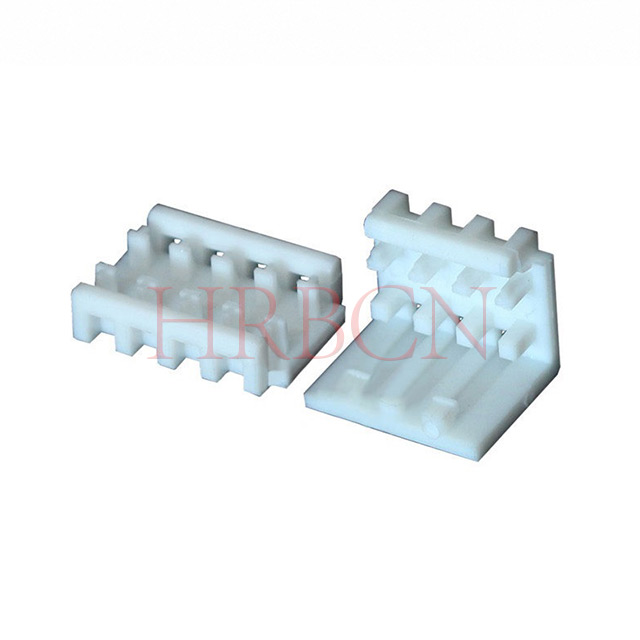

پوشش های ضد گرد و غبار 2.54 میلی متری سری M2052

سری HRB M2052 شامل 90 درجه و پوشش های ضد گرد و غبار 180 درجه، به ویژه برای اتصالات استاندارد 2.54 میلی متری IDC توسعه یافته است. این روکش‌ها از نایلون 66 مقاوم در برابر شعله با کیفیت بالا ساخته شده که استانداردهای UL94V-0 را برآورده می‌کند، این روکش‌ها عایق، ضد پیری و مقاومت در برابر سایش فوق‌العاده‌ای را برای استفاده طولانی‌مدت قابل اعتماد ارائه می‌کنند.
با اتخاذ یک ساختار دقیق محکم، آنها را می توان به راحتی بدون ابزار اضافی نصب و جدا کرد و برای جلوگیری از افتادن در زیر لرزش، محکم قفل کرد. به عنوان لوازم جانبی محافظ موثر، گرد و غبار، رطوبت و زباله ها را از ورود به ناحیه تماس مسدود می کنند و از اکسیداسیون ترمینال، خوردگی و اتصال ضعیف الکتریکی جلوگیری می کنند.
این سری در رنگ سفید و محدوده پین ​​کامل از 2P تا 24P موجود است، این سری به طور گسترده در سیستم های کنترل صنعتی، لوازم خانگی، تجهیزات ارتباطی و سایر دستگاه های الکترونیکی استفاده می شود.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M2052R-NW، M2052-NW

  • HRB

  • 8536909000

2.54 پوشش IDC ضد گرد و غبار

تعریف HRB P/N

M2052R-NW

    ①     ②③

①M2052: سری HRB

②با R: انتهای بسته (90 درجه)، بدون R (خالی):   تغذیه از طریق (180 درجه)

③ N: تعداد مدار: 2-24

④W: رنگ سفید است

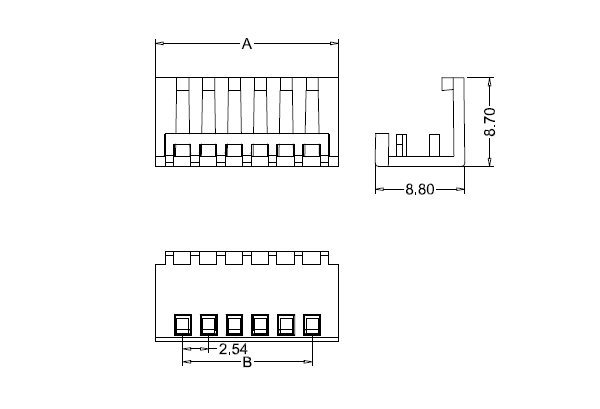

ابعاد M2052R-NW

ابعاد پوشش ضد گرد و غبار M2052R-NW


قسمت  شماره
Dimensions قسمت  شماره
Dimensions
TYP  UL94V-0 مدارها کم نور:  A کم نور:  B TYP  UL94V-0 مدارها کم نور:  A کم نور:  B
M2052R-2-W 2 5.05 2.54 M2052R-10-W 10 25.37 22.86
M2052R-3-W 3 7.60 5.08 M2052R-11-W 11 27.91 25.40
M2052R-4-W 4 10.14 7.62 M2052R-12-W 12 30.45 27.94
M2052R-5-W 5 12.67 10.16 M2052R-13-W 13 32.99 30.48
M2052R-6-W 6 15.21 12.70 M2052R-14-W 14 35.53 33.02
M2052R-7-W 7 17.75 15.24 M2052R-15-W 15 38.07 35.56
M2052R-8-W 8 20.29 17.78 M2052R-16-W 16 40.61 38.10
M2052R-9-W 9 22.83 20.32 M2052R-17-W 17 43.15 38.10

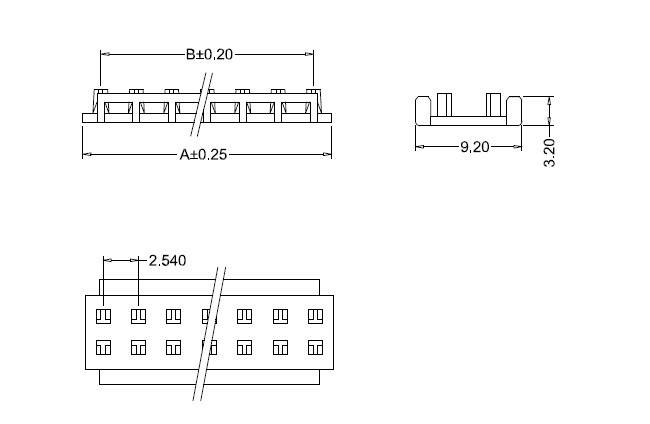

ابعاد M2052-NW

M2052-NW از ابعاد پوشش گرد و غبار تغذیه می کند

قسمت  شماره
Dimensions قسمت  شماره
Dimensions
TYP  UL94V-0 مدارها کم نور:  A کم نور:  B TYP  UL94V-0 مدارها کم نور:  A کم نور:  B
M2052-2-W 2 5.05 2.54 M2052-10-W 10 25.37 22.86
M2052-3-W 3 7.60 5.08 M2052-11-W 11 27.91 25.40
M2052-4-W 4 10.14 7.62 M2052-12-W 12 30.45 27.94
M2052-5-W 5 12.67 10.16 M2052-13-W 13 32.99 30.48
M2052-6-W 6 15.21 12.70 M2052-14-W 14 35.53 33.02
M2052-7-W 7 17.75 15.24 M2052-15-W 15 38.07 35.56
M2052-8-W 8 20.29 17.78 M2052-16-W 16 40.61 38.10
M2052-9-W 9 22.83 20.32 M2052-17-W 17 43.15 38.10


ویژگی های کلیدی

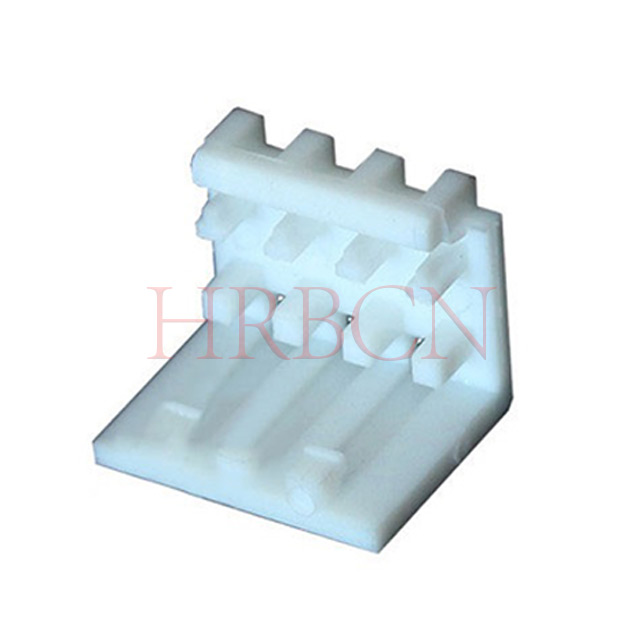

M2052R-NW

  • گام استاندارد 2.54 میلی متر، کاملاً با کانکتورهای IDC سری M2050R مطابقت دارد

  • ساختار انتهای بسته برای سیم کشی انتهایی

  • مونتاژ محکم بدون ابزار با کشش یکپارچه

  • UL94V-0 PET مقاوم در برابر شعله، مقاوم و عمر طولانی

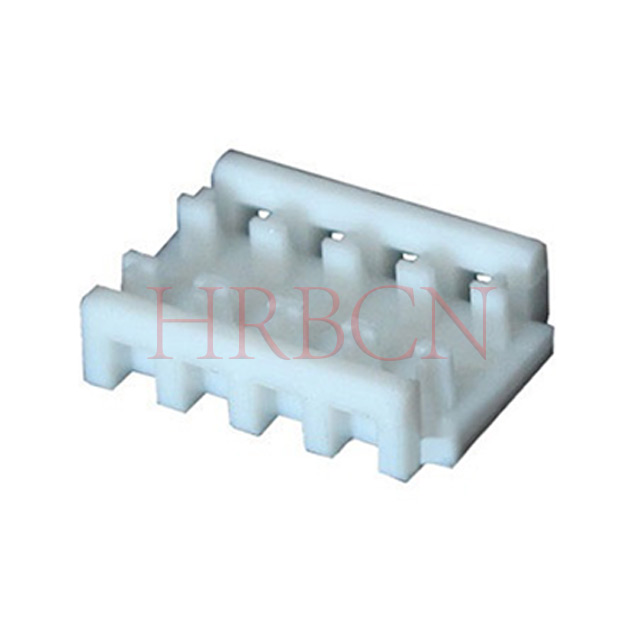

M2052-NW

  • گام استاندارد 2.54 میلی متر، سازگار با سری M2050 IDC

  • طراحی ورودی برای سیم‌کشی پیوسته زنجیره‌ای

  • نصب آسان و محکم بدون ابزار کمکی

  • PET مقاوم در برابر آتش UL94V-0، عملکرد مکانیکی پایدار


با انتهای بسته استفاده کنید و از طریق IDC تغذیه کنید

سری M2052R با سری M2050R انتهای بسته استفاده می شود

سری M2052 با تغذیه تا  سری M2050 استفاده می شود

جفت گیری 2.54 IDC



سؤالات متداول برای پوشش گرد و غبار کانکتور IDC Pitch 2.54mm

سوالات متداول فنی

س: این پوشش گرد و غبار با چه زمینی مناسب است؟

A: برای اتصالات IDC استاندارد 2.54 میلی متری با ابعاد دقیق برای تطابق کامل طراحی شده است.

س: پوشش گرد و غبار از چه ماده ای ساخته شده است؟

A: از پلاستیک مهندسی مقاوم در برابر شعله با کیفیت بالا استفاده می کند که عایق، بادوام و مطابق با استاندارد UL94V-0 است.

س: عملکرد اصلی این محصول چیست؟

A: به طور موثر گرد و غبار و رطوبت را مسدود می کند، از اکسیداسیون ترمینال، تماس ضعیف و اتصال کوتاه برای محافظت از اتصالات IDC جلوگیری می کند.

س: آیا نصب و حذف آن آسان است؟

ج: بله. این دارای ساختاری مناسب است، بدون نیاز به ابزار برای نصب و جداسازی سریع.

س: آیا می تواند در محیط های ارتعاشی کار کند؟

پاسخ: سگک قفل تعبیه شده، تثبیت محکم را تضمین می کند. تحت ارتعاش معمولی به طور تصادفی نمی افتد.


سوالات متداول تدارکات

س: آیا پوشش گرد و غبار را برای تعداد پین های مختلف تهیه می کنید؟

ج: بله. ما طیف کاملی از 2P تا 24P را ارائه می دهیم. لطفا موقعیت دقیق مورد نیاز خود را برای نقل قول به ما بگویید.

س: حداقل مقدار سفارش شما چقدر است؟

A: ما از سفارشات انبوه و سفارشات دسته ای کوچک پشتیبانی می کنیم. MOQ بر اساس نیازهای شما قابل مذاکره است.

س: آیا این پوشش می تواند جایگزین قطعات مارک های دیگر شود؟

A: این کاملاً با سری اصلی 2.54 میلی متر IDC سازگار است.

س: زمان تحویل شما چقدر است؟

A: محصولات استاندارد در انبار هستند و می توانند ظرف 3-7 روز کاری پس از تایید سفارش ارسال شوند.

س: آیا خدمات سفارشی را می پذیرید؟

A: رنگ های سفارشی و مشخصات ویژه در دسترس هستند. با خیال راحت مطالبات دقیق خود را برای ما ارسال کنید.


رتبه بندی فعلی
3A AC DC
رتبه بندی ولتاژ
250 ولت AC DC
دمای عملیاتی
-40 درجه سانتیگراد تا +105 درجه سانتیگراد
تماس با مقاومت
حداکثر 10 mΩ
مقاومت عایق
5000 mΩ دقیقه
ولتاژ مقاوم
750 ولت AC در دقیقه
مواد
نایلون66 UL94V-0
