کاربردهای ترمینال قطع سریع در سیستم های الکتریکی خودرو و تجهیزات صنعتی

خرابی اتصالات الکتریکی در محیط‌های با ارتعاش بالا باعث اتصال کوتاه فاجعه‌بار، خطرات ایمنی شدید و توقف برنامه‌ریزی نشده می‌شود. تیم های مهندسی به طور مداوم الزامات مونتاژ سریع را در برابر نیاز به اتصالات ایمن و محافظت شده از نظر محیط زیست متعادل می کنند. فلز در معرض خطر قوس فوری در محیط‌های سیم‌کشی متراکم ایجاد می‌کند، به‌ویژه هنگامی که مهارها در نزدیکی اجزای شاسی متصل به زمین هستند. برای اتصال و جداسازی مدارها بدون به خطر انداختن یکپارچگی دی الکتریک یا حفظ مکانیکی، به یک روش قابل اعتماد نیاز دارید. ترمینال کاملاً عایق شده به عنوان استاندارد قطعی برای کاهش این تنش های مکانیکی و الکتریکی عمل می کند. این راهنمای ارزیابی فنی نحوه تعیین کانکتورهای مناسب را در گیج های مختلف سیم، فاکتورهای شکل و شرایط عملیاتی توضیح می دهد. ما انتخاب مواد، الزامات ابزار چین و استراتژی‌های پیاده‌سازی میدانی را برای اطمینان از عملکرد بی‌عیب سیستم در پلتفرم‌های خودرویی و صنعتی بررسی خواهیم کرد.

• ایمنی و پیشگیری از خطا: پایانه‌های کاملاً عایق‌شده، فلز در معرض دید را پس از جفت‌گیری از بین می‌برند و خطر اتصال کوتاه را در دسته‌های پر از متراکم خودرو، پانل‌های کنترل صنعتی و سیم‌کشی لوازم خانگی کاهش می‌دهند.

• ارتعاش و تحمل حرارتی: انتخاب مواد (نایلون در مقابل عایق وینیل؛ برنج در مقابل آلیاژهای مس) عملکرد را تحت تنش مکانیکی و چرخه حرارتی دیکته می کند.

• ویژگی کاربرد: کاربردهای خودرویی مقاومت در برابر رطوبت و لرزش را در اولویت قرار می دهند، در حالی که تجهیزات صنعتی بر مدولار بودن، ایزوله سازی ولتاژ بالا و انطباق با UL/CSA تمرکز دارند.

• وابستگی پیاده سازی: قابلیت اطمینان یک ترمینال قطع سریع کاملاً به استفاده از مشخصات چین خوردگی صحیح، مطابقت با الزامات خاص AWG (American Wire Gauge) و پیروی از دستورالعمل های عملیاتی سازنده بستگی دارد.

چرا از پایانه های کاملا عایق شده استفاده کنیم؟

قطع‌کننده‌های الکتریکی قابل اعتماد باید الزامات خط پایه را برآورده کنند. مهندسان این اجزا را بر اساس معیارهای عملکرد خاص ارزیابی می کنند. یک اتصال باید تحت فشار فیزیکی ایمن باقی بماند و در عین حال امکان جدا شدن سریع در طول تعمیر و نگهداری را فراهم کند. پایانه های لخت استاندارد نمی توانند محافظت کافی در برابر آلاینده های محیطی ایجاد کنند و مدارهای برق را در معرض اتصال زمین تصادفی قرار دهند.

برای ایجاد یک اتصال قابل اعتماد، این پارامترهای اصلی را ارزیابی کنید:

1. نیروی کشش: مقاومت مکانیکی مورد نیاز برای جدا کردن سیم از بشکه چین.

2. رسانایی: توانایی فلز پایه برای انتقال جریان با حداقل افت ولتاژ.

3. استحکام دی الکتریک: ظرفیت عایق برای مقاومت در برابر ولتاژ بالا بدون شکستگی.

4. حفظ جفت گیری: تناسب اصطکاک بین زبانه نر و ظرف ماده.

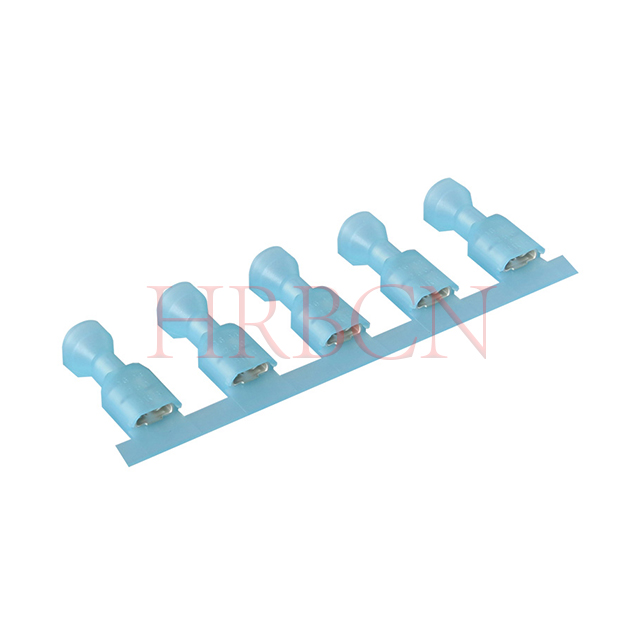

یک اتصال کاملاً عایق شده شامل یک زبانه نر، ظرف ماده، بشکه سیم و آستین عایق است. آستین اتصال را می پوشاند و از تماس فلز در معرض سیم ها، ابزارها یا سطوح فلزی اطراف جلوگیری می کند. همچنین سیم را در نزدیکی ناحیه چین دار پشتیبانی می کند، استرس روی رشته های مسی را کاهش می دهد و به حفظ اتصال قابل اعتماد در کاربردهای با لرزش بالا کمک می کند.

انواع و مواد ترمینال قطع سریع

فاکتورهای فرم و پیکربندی های جفت گیری

انتخاب فرم فاکتور صحیح کاملاً به طرح برنامه و بار فعلی بستگی دارد. پایانه های بیل یا تیغه نشان دهنده استاندارد صنعتی برای رله ها و سوئیچ ها هستند. آنها تماس سطح بالایی را برای انتقال جریان کارآمد ارائه می دهند. کانکتورهای گلوله دارای مشخصات استوانه ای هستند. تکنسین های خودرو و دریایی به دلیل شکل ساده آنها از آنها حمایت می کنند. آنها عمل جفت گیری ایمن و محکمی را ارائه می کنند که در برابر کشش جانبی مقاومت می کند. پایانه های Piggyback به عنوان اتصال دهنده های ترکیبی عمل می کنند. آنها دارای هر دو زبانه نر و ظرف ماده هستند. این طراحی امکان اتصال چندگانه به یک پست ترمینال را فراهم می کند. آنها برای توزیع برق با فضای محدود ایده آل هستند.

مواد عایق: نایلون در مقابل وینیل (PVC) در مقابل انقباض حرارتی

مواد عایق استقامت محیطی را دیکته می کند. ما سه ماده اولیه را برای استقرار میدانی ارزیابی می کنیم.

وینیل یک راه حل مقرون به صرفه ارائه می دهد. مناسب محیط های صنعتی استاندارد با آب و هوای کنترل شده است. با این حال، وینیل آستانه دمای پایین تری دارد و می تواند در سرمای شدید ترک بخورد. نایلون مقاومت بالایی در برابر حلال ها و هیدروکربن ها ایجاد می کند. در برابر فشارهای مکانیکی بدون شکستگی مقاومت می کند. مهندسان نایلون را برای کاربردهای خودرو و هوافضا ترجیح می دهند. عایق انقباض حرارتی حداکثر آب بندی محیطی را فراهم می کند. هنگامی که گرم می شود، چسب داخلی ذوب می شود و کت سیمی را محصور می کند. این یک مانع ضد آب در برابر رطوبت و خوردگی ایجاد می کند. کاربردهای خودروهای دریایی و در معرض دید نیاز به فناوری انقباض حرارتی دارند.

فلزات پایه و آبکاری

فلز هسته هدایت الکتریکی و حفظ مکانیکی را تعیین می کند. برنج به عنوان فلز پایه استاندارد عمل می کند. رسانایی کافی و استحکام کششی بالا را فراهم می کند. سازندگان از برنج در برنامه های کاربردی ترمینال قطع سریع سریع استفاده می کنند . مس قلع اندود نشان دهنده ارتقاء است. مس رسانایی الکتریکی عالی را ارائه می دهد. آبکاری قلع مقاومت در برابر خوردگی را افزایش می دهد. تجهیزات صنعتی با جریان بالا برای جلوگیری از تخریب حرارتی در نقطه اتصال به مس قلع اندود متکی هستند.

استانداردهای اندازه و کدگذاری رنگ

کدگذاری رنگ استاندارد صنعتی تطابق دقیق سیم را تضمین می کند. عایق قرمز نشان دهنده سازگاری با سیم های 22-18 AWG است. عایق آبی مربوط به 16-14 سیم AWG است. عایق زرد برای 12-10 سیم AWG مناسب است. مشخصات عرض تب نیز از استانداردهای سختگیرانه پیروی می کند. رایج ترین اندازه ها عبارتند از .250 اینچ، 0.187 اینچ و 0.110 اینچ. تطبیق دقیق عرض زبانه با ظرف، حداکثر تماس با سطح را تضمین می کند. عدم تطابق اندازه ها باعث مقاومت الکتریکی بالا و تولید گرمای خطرناک می شود.

پایانه های قطع سریع برای برنامه های خودرو

اتصالات مهار و سنسور

دسته سیم های خودرو نیاز به سازماندهی دقیق دارند. فضا در پشت داشبورد و داخل پانل درها به شدت محدود می شود. قطع کننده های سریع کاملاً عایق شده این شبکه های سیم کشی پیچیده را سازماندهی، ایمن و توزیع می کند. آنها اجزایی مانند بلندگوها، چراغ های بیرونی و آرایه های حسگر را به هم متصل می کنند. محفظه عایق شده از ساییده شدن سیم ها به اجزای شاسی فلزی جلوگیری می کند. این حفاظت در حفره‌های تنگ خودرو که ساییدگی رایج است ضروری است.

مدیریت لرزش و چرخه حرارتی

محفظه های موتور اتصالات الکتریکی را در معرض شرایط شدید قرار می دهند. دماها به سرعت از انجماد تا بیش از 200 درجه فارنهایت در نوسان هستند. ارتعاش ثابت جاده، حفظ مکانیکی را آزمایش می کند. گیره های استاندارد اغلب در این شرایط شکست می خورند. مهندسان پایانه هایی را با دستگیره های سیم تقویت شده مشخص می کنند. طرح های چین دار دوتایی هم هادی لخت و هم کت سیمی را محکم می کنند. این روش دو گیره از خستگی مکانیکی جلوگیری می کند. این تضمین می کند که ترمینال علیرغم لرزش مداوم موتور متصل باقی بماند.

مدولار بودن کامپوننت

تعمیر و نگهداری وسایل نقلیه مدرن نیاز به کارایی دارد. قطع سریع، تعویض سریع قطعات را تسهیل می کند. تکنسین‌ها می‌توانند چراغ‌های جلو، فن‌های خنک‌کننده و تجهیزات صوتی پس از فروش را فوراً تعویض کنند. این فرآیند نیازی به برش یا لحیم کاری ندارد. این مدولار بودن زمان تعمیر را به میزان قابل توجهی کاهش می دهد. این به مکانیک های میدانی اجازه می دهد تا عملکرد خودرو را با استفاده از ابزارهای دستی اولیه بازیابی کنند. محفظه‌های کاملاً عایق‌شده تضمین می‌کنند که این اتصالات مدولار از رطوبت و زباله در امان بمانند.

پایانه های قطع سریع برای کاربردهای صنعتی و لوازم خانگی

تابلوهای کنترل با چگالی بالا

پانل های کنترل صنعتی صدها مدار مجزا را در خود جای می دهند. انتخاب جزء راندمان فضا و ایمنی درایو پایانه های کاملاً عایق شده به طور یکپارچه در بلوک های ترمینال مدولار ادغام می شوند. آنها برق را به طور ایمن در سراسر سیم کشی کنترل کننده منطقی قابل برنامه ریزی (PLC) توزیع می کنند. اتصالات ایمن لمسی در این محیط ها الزامی است. پرسنل تعمیر و نگهداری اغلب عیب یابی پنل زنده را انجام می دهند. عایق کامل از تکنسین ها در برابر ضربه های تصادفی در طی مراحل تشخیصی محافظت می کند.

HVAC و ماشین آلات سنگین

ماشین آلات سنگین تحت فشار مکانیکی مداوم کار می کنند. سیستم های HVAC جریان های راه اندازی قابل توجهی را می کشند. پایانه ها باید بارهای بالا را بدون تخریب تحمل کنند. از جمله کاربردها می توان به بردهای کنترل اتصال، فن های اگزوز سنگین و ترموستات های صنعتی اشاره کرد. لرزش موتورهای بزرگ می تواند اتصالات ضعیف را شل کند. قطع اتصالات سریع با ماندگاری بالا یکپارچگی مدار را حفظ می کند. آنها از افت ولتاژ جلوگیری می کنند که می تواند به الکترونیک کنترل حساس آسیب برساند.

لوازم خانگی و کالاهای سفید

ایمنی مصرف کننده استانداردهای تولید لوازم خانگی را دیکته می کند. سیم کشی داخلی در ماشین لباسشویی ها و یخچال ها با حرکت ثابت مواجه است. لرزش موتور باعث از بین رفتن اتصالات الکتریکی می شود. قطع کننده های سریع کاملاً عایق شده این مدارهای داخلی را ایمن می کند. آنها از مصرف کنندگان در برابر خطرات احتمالی شوک محافظت می کنند. این عایق از تماس سیم های سرگردان با بدنه فلزی دستگاه جلوگیری می کند. این قابلیت اطمینان ادعای گارانتی را کاهش می دهد و عملکرد بلند مدت دستگاه را تضمین می کند.

استانداردها و گواهینامه های ایمنی ترمینال

تیم های تدارکات باید پیش از تعیین اجزاء، انطباق با مقررات را تأیید کنند. برنامه های صنعتی و OEM نیازمند سخت افزار تایید شده هستند.

فهرست UL (Anderwriters Laboratories) تضمین می کند که ترمینال تست های ایمنی دقیقی را پشت سر گذاشته است. گواهینامه CSA (انجمن استانداردهای کانادا) انطباق با استانداردهای آمریکای شمالی را تضمین می کند. مطابقت RoHS (محدودیت مواد خطرناک) عدم وجود مواد خطرناک مانند سرب را تأیید می کند. ارزیابی اجزا در برابر این استانداردها مسئولیت را کاهش می دهد و پذیرش بازار جهانی را تضمین می کند.

پایانه های کاملاً عایق شده در مقابل پایانه های نیمه عایق شده

انتخاب بین پایانه های کاملاً و نیمه عایق شده نیاز به تجزیه و تحلیل محدودیت های پروژه خاص دارد. مهندسان باید هزینه های اولیه را در مقابل قابلیت اطمینان طولانی مدت بسنجید. الزامات بازرسی بصری نیز بر تصمیم گیری تأثیر می گذارد. محدودیت‌های فضایی در محفظه‌های رابط، ابعاد فیزیکی را تعیین می‌کند.

تفاوت هزینه واحد در مقیاس کوچک ناچیز به نظر می رسد. با این حال، در هزاران اتصال، هزینه ها چند برابر می شود. علیرغم قیمت اولیه بالاتر، انواع کاملاً عایق شده صرفه جویی قابل توجهی در درازمدت ایجاد می کنند. آنها تماس های تعمیر و نگهداری و هزینه های پیشگیری از خطا را به شدت کاهش می دهند. مبادله اولیه شامل بازرسی بصری است. محفظه های کاملا عایق شده اتصال فلزی را مبهم می کند. تکنسین ها نمی توانند عمق صندلی را به صورت بصری بررسی کنند. پایانه های تا حدی عایق شده اجازه تایید بصری را می دهند اما مدار را در معرض دید قرار می دهند. در نهایت، پایانه های کاملاً عایق شده اندکی فضای بیشتری را اشغال می کنند. این ردپای بزرگتر می تواند مسیریابی را در محفظه های اتصال دهنده فوق متراکم پیچیده کند.

نتیجه گیری

• لایحه مواد فعلی خود را حسابرسی کنید تا مطمئن شوید که تمام مشخصات ترمینال با الزامات زیست محیطی مطابقت دارند.

• یک برنامه کالیبراسیون اجباری را برای همه ابزارهای جغجغه دار در خط مونتاژ اجرا کنید.

• کیت های تعمیر و نگهداری را با پایانه های دارای کد رنگی و مخصوص برنامه استاندارد کنید تا خطاهای تعمیر میدانی را حذف کنید.

• برای انجام تست کشش داخلی و تأیید نیروی نگهدارنده، نمونه‌های سازنده فیزیکی را درخواست کنید.

سوالات متداول

س: تفاوت بین یک ترمینال کاملاً عایق شده و یک ترمینال نیمه عایق شده چیست؟

A: یک ترمینال کاملاً عایق بندی شده، هم لوله چین و هم کل رابط جفت گیری را در بر می گیرد. این از هرگونه فلز در معرض پس از اتصال جلوگیری می کند. یک ترمینال تا حدی عایق شده فقط لوله سیم چین را می پوشاند و اتصال جفت فلزی را در معرض اتصال به زمین یا اتصال کوتاه قرار می دهد.

س: چه زمانی باید یک کانکتور گلوله را به جای قطع اتصال سریع تیغه استاندارد مشخص کنم؟

A: در محیط‌هایی که نیاز به نمایه ساده و مقاومت در برابر حرکت جانبی دارند، یک رابط گلوله مشخص کنید. شکل استوانه‌ای آن‌ها، عبور از فضاهای تنگ را آسان‌تر می‌کند. آنها در کاربردهای خودرویی و دریایی بسیار مورد علاقه هستند، جایی که یک عمل جفت گیری ایمن و محکم برای مقاومت در برابر لرزش چند جهته ضروری است.

س: آیا می توانم از انبردست استاندارد برای بستن ترمینال قطع سریع کاملا عایق شده استفاده کنم؟

پاسخ: خیر. انبردست استاندارد ترمینال را به طور ناهموار خرد می کند، به عایق آسیب می رساند و رشته های مسی را محکم نمی کند. شما باید از یک ابزار چین دار جغجغه دار استفاده کنید که به طور خاص برای پایانه های عایق طراحی شده است. این ابزار فشار دقیقی اعمال می کند و اتصال الکتریکی ایمن و ضد گاز را بدون سوراخ کردن آستین محافظ تضمین می کند.

س: چه سیم سنج هایی (AWG) برای پایانه های قطع سریع خودرو رایج ترین هستند؟

A: کاربردهای خودرو در درجه اول از سیم هایی از 22 AWG تا 10 AWG استفاده می کنند. ترمینال‌ها برای این اندازه‌ها دارای کد رنگی هستند: قرمز برای سنسورها و چراغ‌های کم کش با 22-18 AWG، آبی برای لوازم جانبی استاندارد با 16-14 AWG و زرد برای اجزای با جریان بالا مانند فن‌های خنک‌کننده و رله‌های سنگین با 12-10 AWG مناسب است.

س: چرا پایانه های عایق نایلونی در محفظه های موتور به وینیل ترجیح داده می شوند؟

پاسخ: نایلون در مقایسه با وینیل، پایداری حرارتی و مقاومت شیمیایی بالاتری را ارائه می دهد. محفظه های موتور قطعات را در معرض گرمای شدید، روغن و مایعات خودرو قرار می دهند. وینیل می تواند در این شرایط ذوب شود، ترک بخورد یا تجزیه شود. نایلون یکپارچگی ساختاری خود را حفظ می کند و اطمینان می دهد که اتصال تحت فشار مکانیکی ایمن و کاملاً عایق باقی می ماند.

س: چگونه می توانم اندازه برگه صحیح ترمینال قطع اتصال سریع را تعیین کنم؟

پاسخ: اندازه زبانه با اندازه گیری پهنای تیغه نر تعیین می شود. استانداردهای صنعتی 0.250 اینچ، 0.187 اینچ و 0.110 اینچ هستند. شما باید ظرف ماده را دقیقاً با عرض زبانه نر مطابقت دهید تا از تماس سطحی مناسب، حداکثر رسانایی و حفظ مکانیکی کافی اطمینان حاصل کنید.
