کانکتور 11.0 میلی متری 2 پین IPX7 ضد آب سیم به سیم اتصال جریان بالا | سری HRB M1103

تعریف P/N

M1103 F -1X2 -X -X

           ①   ②   ③ ④

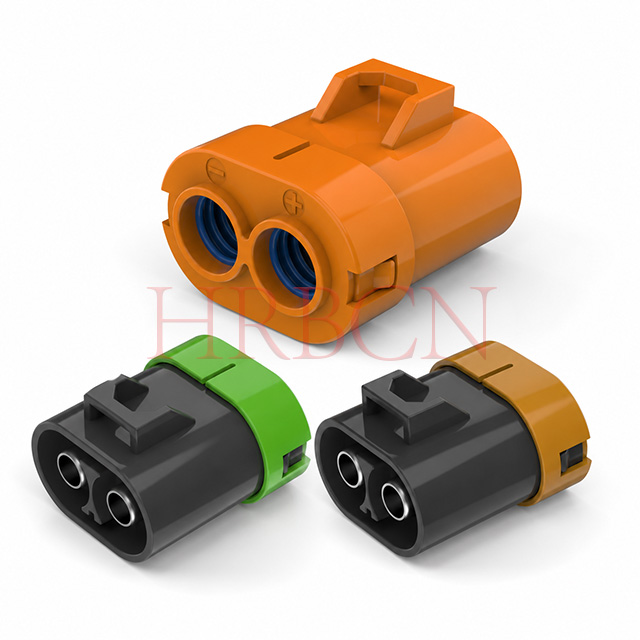

①F: زن

②شماره پین: تک ردیف، 2 پین

③ A: AWG6 OD8.00 ~ 8.60 میلی متر / پلاگین آب بند آبی

    B: AWG8 OD5.90 ~ 6.80 میلی متر / مهر و موم سبز (محموله پراکنده)

    C: AWG10 OD3.80 ~ 4.60 میلی متر / شمع مهر و موم زرد (محموله پراکنده)

④رنگ: B: مشکی؛ O: نارنجی

M1103 M -1X2 -X -X

           ①    ②   ③ ④

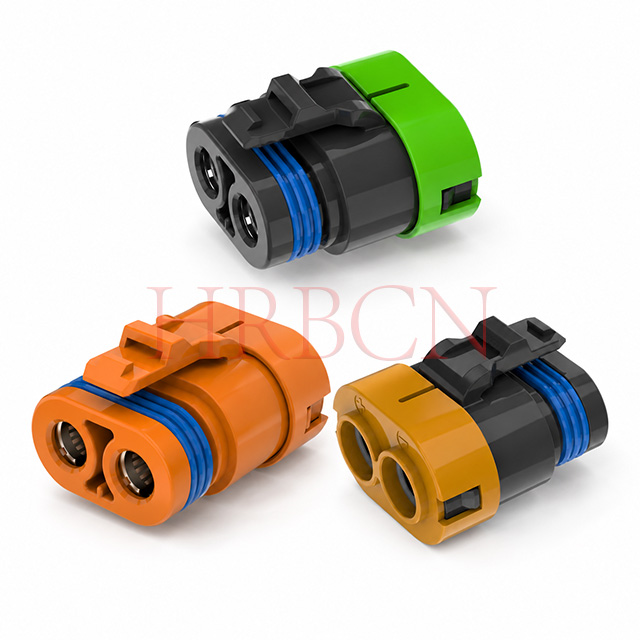

① م: مرد

②شماره پین: تک ردیف، 2 پین

③A:AWG 6# OD8.00~8.60mm/شاخه آب بند آبی

    B: AWG 8 # OD5.90 ~ 6.80 میلی متر / مهر و موم سبز (محموله پراکنده)

    C:AWG 10# 0D3.80~4.60mm/شمع مهر و موم زرد (محموله پراکنده)

④رنگ: B: مشکی؛ O: نارنجی

T11019PS -P- X-2

        ①          ②

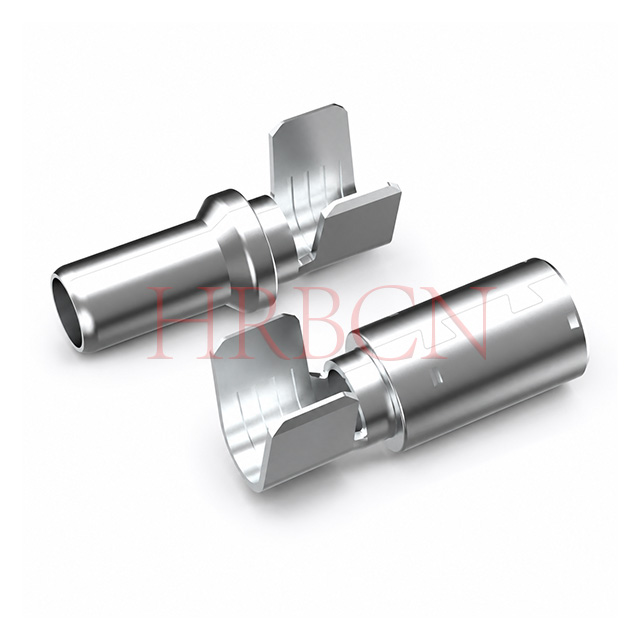

①T11020PS: سری HRB، ترمینال نر

②L : AWG6 (13.25mm²)

   M: AWG8 (8.34mm²)

   S: AWG10 (5.3 میلی‌متر مربع)

T11020PS -P- X-2

        ①          ②

①T11020PS: سری HRB، ترمینال زن

②L : AWG6 (13.25mm²)

   M: AWG8 (8.34mm²)

   S: AWG10 (5.3 میلی‌متر مربع)

ویژگی های اصلی

• انتقال جریان بالا 80A

حداکثر جریان AC/DC 80A و ولتاژ 600 ولت، ولتاژ تحمل 2200 ولت، مقاومت عایق حداقل 2000MΩ، خروجی توان پایدار برای تجهیزات سنگین.

• آب بندی کامل ضد آب IPX7

دوشاخه های مهر و موم سیلیکونی چند رنگ با سیم های AWG6#/8#/10 مطابقت دارند، عملکرد ضد گرد و غبار و ضد آب IPX7 را درک می کنند، مناسب برای محیط های مرطوب و بارانی طولانی مدت در فضای باز.

• یکپارچه قفل ضد لرزش TPA داخلی

بدون سگک ضربه محکم و ناگهانی جداگانه. خارهای قفل داخلی قالب گیری شده پایانه ها را محکم قفل می کنند تا از تماس شل تحت ارتعاش مداوم موتورها، وسایل نقلیه و هواپیماهای بدون سرنشین جلوگیری شود و میزان خرابی تجهیزات را کاهش دهد.

• ساختمان با دمای گسترده و ایمنی بالا

محفظه پلاستیکی مقاوم در برابر شعله PA6 UL94V-0، محدوده دمای عملیاتی -40 درجه سانتیگراد تا +125 درجه سانتیگراد، ضد پیری دمای بالا، انطباق با محیط زیست جهانی RoHS و REACH.

• سیستم تطبیق کامل

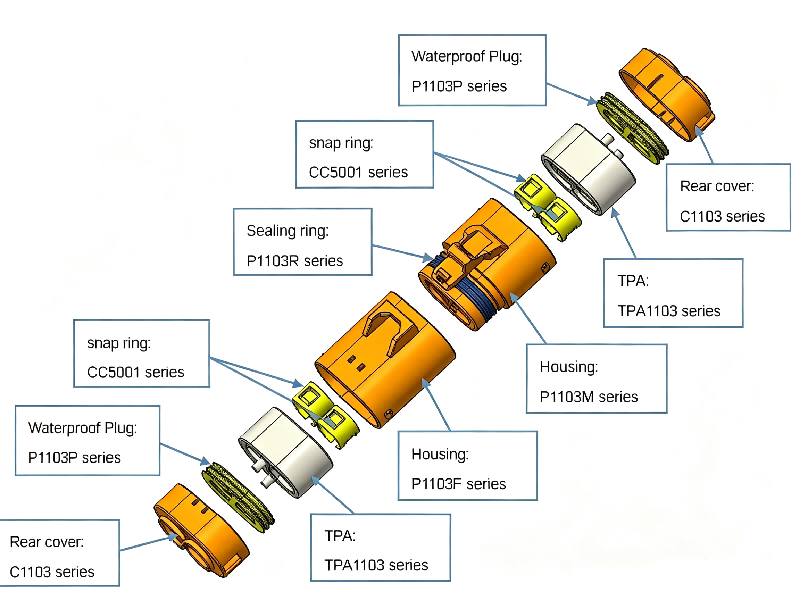

مجموعه کامل محفظه های نر، هدرهای PCB، پایانه های چین دار موجود. رنگ های محفظه مشکی/نارنجی اختیاری، محموله پراکنده شمع های مهر و موم مختلف برای مونتاژ مهار انعطاف پذیر.
