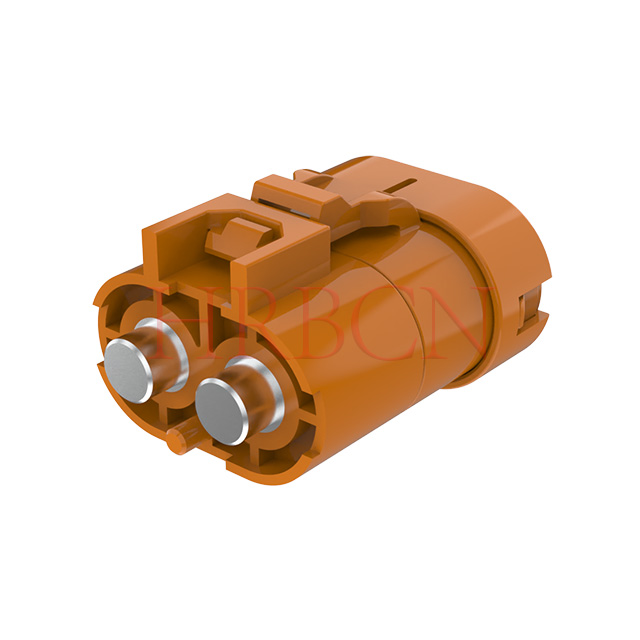

اتصال سیم به برد 11.0 میلی متری ضد آب 2 پین

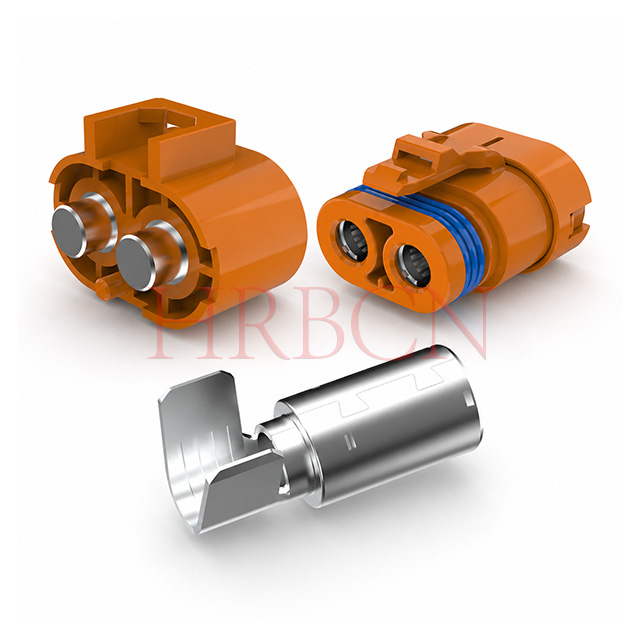

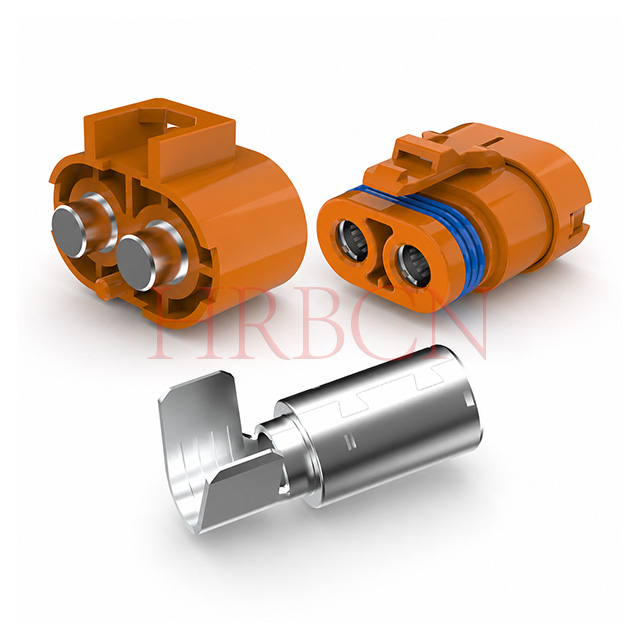

کانکتور سیم به برد 11.0 میلی متری 2 پین IPX7 ضد آب، حداکثر جریان AC/DC 80 آمپر و ولتاژ 600 ولت را پشتیبانی می کند. با اتخاذ ساختار داخلی قفل ضد احتباس TPA، به طور موثر از عقب نشینی ترمینال ناشی از لرزش طولانی مدت جلوگیری می کند. این محفظه از مواد ضد شعله PA6 UL94V-0 با پین های آلیاژ مس قلع اندود استفاده می کند، که کاملاً مطابق با استانداردهای RoHS و REACH است، عملکرد پایدار از -40 درجه سانتی گراد تا +125 درجه سانتی گراد. سازگار با سیم‌های AWG6، AWG8، AWG10 در چندین رنگ مهر و موم، به عنوان یک جایگزین مقرون‌به‌صرفه برای اتصال‌های ضدآب با جریان اصلی وارداتی، به طور گسترده در سیستم‌های ذخیره انرژی، وسایل نقلیه الکتریکی، هواپیماهای بدون سرنشین کشاورزی، ATV و سیم‌کشی برق مکانیکی صنعتی استفاده می‌شود.

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
M1103M-1x2، M1103H-1x2، T11020PS
نام تجاری:
HRB
کد:
8536909000

سیم ضد آب 11.0 میلی متری 2 پین IPX7 به برد اتصال جریان بالا | سری HRB M1103

تعریف P/N

M1103 H -1X2 -X

① ② ③

①H: سربرگ

②شماره پین: تک ردیف، 2 پین

③رنگ: B: مشکی؛ O: نارنجی

M1103 M -1X2 -X -X

① ② ③ ④

① م: مرد

②شماره پین: تک ردیف، 2 پین

③A:AWG 6# OD8.00~8.60mm/شاخه آب بند آبی

B: AWG 8 # OD5.90 ~ 6.80 میلی متر / مهر و موم سبز (محموله پراکنده)

C:AWG 10# 0D3.80~4.60mm/شمع مهر و موم زرد (محموله پراکنده)

④رنگ: B: مشکی؛ O: نارنجی

T11020PS -P -X-2

① ②

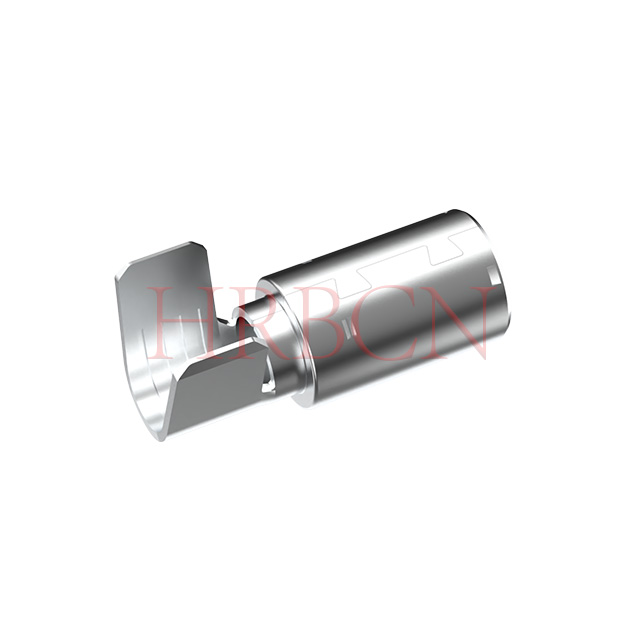

① T11020PS : سری HRB، ترمینال زن

②L : AWG6 (13.25mm²)

M:AWG8 (8.34mm²)

S:AWG10 (5.3mm²)

ویژگی های اصلی

انتقال جریان بالا 80A

حداکثر جریان AC/DC 80A و ولتاژ 600 ولت، ولتاژ تحمل 2200 ولت، مقاومت عایق حداقل 2000MΩ، خروجی توان پایدار برای تجهیزات سنگین.

آب بندی کامل ضد آب IPX7

دوشاخه های مهر و موم سیلیکونی چند رنگ با سیم های AWG6#/8#/10 مطابقت دارند، عملکرد ضد گرد و غبار و ضد آب IPX7 را درک می کنند، مناسب برای محیط های مرطوب و بارانی طولانی مدت در فضای باز.

یکپارچه قفل ضد لرزش TPA داخلی

بدون سگک ضربه محکم و ناگهانی جداگانه. خارهای قفل داخلی قالب گیری شده پایانه ها را محکم قفل می کنند تا از تماس شل تحت ارتعاش مداوم موتورها، وسایل نقلیه و هواپیماهای بدون سرنشین جلوگیری شود و میزان خرابی تجهیزات را کاهش دهد.

ساختمان با دمای گسترده و ایمنی بالا

محفظه پلاستیکی مقاوم در برابر شعله PA6 UL94V-0، محدوده دمای عملیاتی -40 درجه سانتیگراد تا +125 درجه سانتیگراد، ضد پیری دمای بالا، انطباق با محیط زیست جهانی RoHS و REACH.

سیستم تطبیق کامل

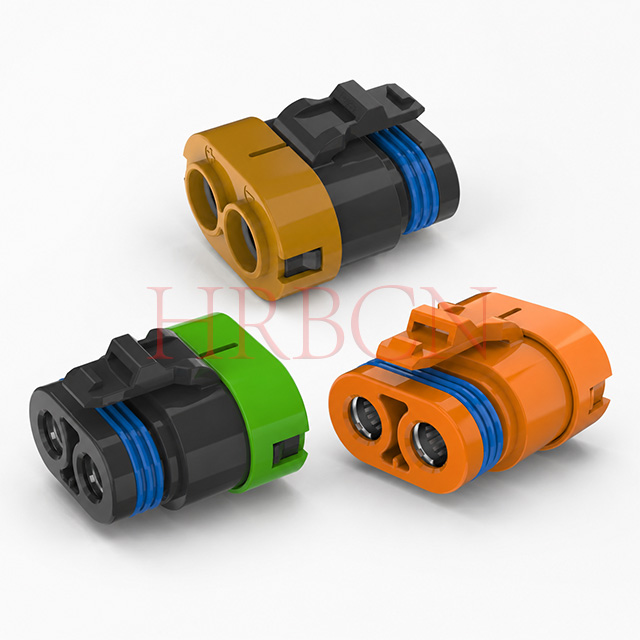

مجموعه کامل محفظه های نر، هدرهای PCB، پایانه های چین دار موجود. رنگ های محفظه مشکی/نارنجی اختیاری، محموله پراکنده شمع های مهر و موم مختلف برای مونتاژ مهار انعطاف پذیر.

بخش 1: سوالات متداول خرید منبع

Q1: چه گواهینامه هایی را می توانید برای سری M1103 ارائه دهید تا الزامات صادرات اتحادیه اروپا را برآورده کند؟

A1: این اتصال سیم به برد کاملاً مطابق با RoHS و REACH است. مسکن از مواد مقاوم در برابر شعله PA6 UL94V-0 استفاده می کند. ما می توانیم گزارشات کامل آزمایش، گواهی مواد، MSDS و اسناد گمرکی HS کد 8536909000 را برای ترخیص کالا از گمرک اروپا ارائه دهیم.

Q2: زمان استاندارد شما برای سفارشات انبوه OEM M1103M-1x2 و M1103H-1x2 چقدر است؟

A2: اقلام موجودی معمولی ظرف 3 تا 7 روز کاری ارسال می شود. سفارشات تولید انبوه بالای 10 هزار عدد 15 تا 20 روز کاری طول می کشد. ما صاحب کارگاه های کامل تزریق و مهر زنی هستیم تا تحویل پایدار را بدون تاخیر در برون سپاری شخص ثالث تضمین کنیم.

Q3: آیا می توانیم نمونه های مهندسی رایگان برای اعتبار سنجی پروژه دریافت کنیم؟ هر نمونه سیاست هزینه و حمل و نقل؟

A3: ما نمونه های کوچک رایگان را برای صلاحیت پروژه OEM ارائه می دهیم. مشتریان فقط حمل و نقل بین المللی را پوشش می دهند. ما از ارسال نمونه ها به اروپا، آسیای جنوب شرقی و سایر مناطق جهانی برای آزمایش های آزمایشگاهی پشتیبانی می کنیم.

بخش 2: مهندسی تحقیق و توسعه / سوالات متداول برنامه

Q1: محفظه سیم M1103 از چه اندازه های سیم AWG پشتیبانی می کند؟ محدوده OD برای هر پلاگ آب بند سیلیکونی چقدر است؟

A1: سه گزینه آب بندی موجود است: A برای AWG6# (OD8.00~8.60mm)، B برای AWG8# (OD5.90~6.80mm)، C برای AWG10# (OD3.80~4.60mm). مهر و موم منطبق را برای تضمین عملکرد ضد آب IPX7 انتخاب کنید.

Q2: حداکثر امتیاز الکتریکی این کانکتور سیم به برد 2Pin چقدر است؟ آیا می توان آن را به طور مداوم 80A تحت دمای بالا کار کرد؟

A2: حداکثر 80A AC/DC، 600V AC/DC، تحمل ولتاژ 2200V AC/min. برای کارکرد طولانی مدت بالای 100 درجه سانتی گراد دمای محیط، توصیه می کنیم جریان را 20 درصد کاهش دهید تا از گرمای بیش از حد جلوگیری شود.

Q3: آیا این سری دارای ساختار ضد احتباس TPA داخلی بدون سگک های اضافی جداگانه است؟ چگونه از عقب نشینی ترمینال تحت ارتعاش جلوگیری می کند؟

A3: از دنده های قفل TPA قالب گیری داخلی یکپارچه در داخل محفظه استفاده می کند، بدون نیاز به سگک خارجی اضافی. خارهای داخلی پایانه های چین دار را محکم قفل می کنند تا از لغزش به عقب تحت ارتعاش مداوم EV، پمپ و تجهیزات هواپیماهای بدون سرنشین جلوگیری کنند و خرابی مدار متناوب را کاهش دهند.

Q4: کانکتور چه محدوده دمای عملیاتی را می تواند تحمل کند؟ آیا مواد مسکن برای استفاده طولانی مدت در فضای باز در برابر پیری مقاوم است؟

A4: دمای عملیاتی: -40 ° C ~ + 125 ° C. پلاستیک مقاوم در برابر شعله PA6 UL94V-0 دارای مقاومت خوبی در برابر پیری حرارتی است که برای ذخیره انرژی در فضای باز، وسایل نقلیه و تهویه مطبوع در همه شرایط آب و هوایی مناسب است.

Q5: مواد آبکاری پایانه ها چیست؟ در مورد مقاومت در برابر خوردگی برای محیط های مرطوب ساحلی یا بارانی در فضای باز چطور؟

A5: پایانه ها آلیاژ مس با آبکاری قلع هستند. آبکاری قلع رسانایی پایدار و عملکرد اساسی ضد خوردگی را ارائه می دهد. برای پروژه‌های ساحلی پر نمک، می‌توانیم در صورت درخواست، پایانه‌های با روکش طلا را سفارشی کنیم.

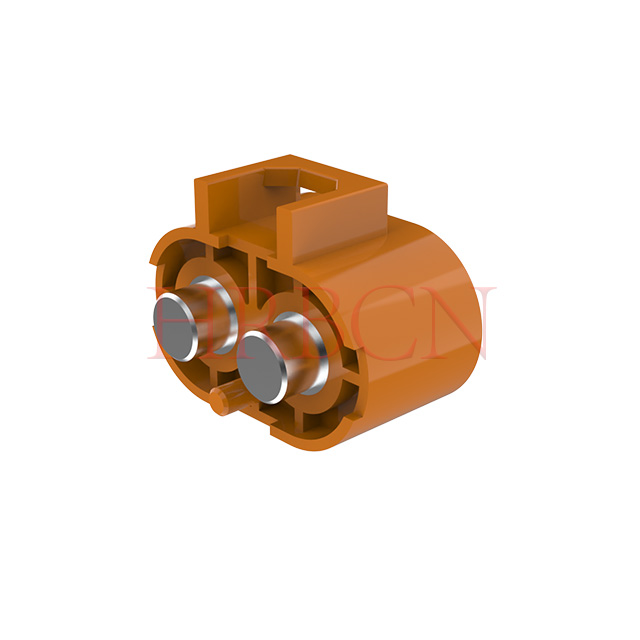

Q6: برای هدر M1103H-1x2 به چه چیدمان PCB نیاز دارم؟ آیا می توانید نقشه ردپای PCB و فایل های STEP سه بعدی را برای مرجع طراحی ارائه دهید؟

A6: ما می توانیم طراحی ابعاد رسمی، کتابخانه ردپای PCB و فایل های مدل سه بعدی را رایگان ارائه دهیم. هدر PCB طراحی عمودی روی تخته است که برای چیدمان بر روی بردهای برق واحدهای ذخیره انرژی و کنترل EV آسان است.
