پایانه های قطع سریع زن و مرد: تفاوت ها، مزایا و برنامه های رایج

در محیط‌های با لرزش بالا و تابلوهای الکتریکی متراکم، قابلیت اطمینان یک اتصال سیمی، زمان عملیاتی کل سیستم را تعیین می‌کند. مهندسان و تیم‌های تدارکات باید بین نیاز به مونتاژ سریع و دسترسی به تعمیر و نگهداری با خطر شورت تصادفی، خوردگی خراشیده و شکست مکانیکی در طول دوره‌های جفت‌گیری مکرر تعادل برقرار کنند. ارزیابی تفاوت‌های ساختاری بین قطع‌های سریع نر و ماده - و تعیین زمانی که شرایط کاربرد یک طراحی کاملاً عایق‌شده را الزامی می‌کند - برای رعایت انطباق ایمنی و حفظ تداوم الکتریکی طولانی‌مدت ضروری است. ما می بینیم که سازندگان پانل فقط به دلیل عدم تطابق انواع ترمینال یا مواد عایق با خطاهای متناوب دست و پنجه نرم می کنند. این راهنما آناتومی مکانیکی سیستم های قطع سریع را تجزیه می کند. شما یاد خواهید گرفت که چگونه مواد عایق را با خواسته های محیطی مطابقت دهید، از خرابی های متداول چین خوردگی جلوگیری کنید و اجزای صحیح را برای پروژه سیم کشی بعدی خود مشخص کنید.

• قابلیت اطمینان از مکانیک جفت‌گیری: یکپارچگی ساختاری پایانه‌های قطع سریع ماده (مخزن) هنگام جفت شدن با زبانه نر، نیروی نگهداری و مقاومت در برابر لرزش را تعیین می‌کند.

• عایق‌سازی خرابی فاجعه‌بار را کاهش می‌دهد: انتقال از کانکتورهای خالی یا نیمه عایق‌شده به یک ترمینال کاملاً عایق‌شده، خطر ایجاد فاز متقاطع و ایجاد قوس در محفظه‌های با چگالی بالا را از بین می‌برد.

• ابزار برابر با کارایی است: بیش از 80 درصد از خرابی‌های قطع سریع از چین‌خوردگی نادرست ناشی می‌شود. تطبیق مواد ترمینال (نایلون در مقابل وینیل) با ابزار ضامن دار کالیبره شده صحیح غیرقابل مذاکره است.

• مطابقت محیطی مورد نیاز است: انتخاب باید چرخه حرارتی، قرار گرفتن در معرض رطوبت، و بارهای آمپراژ را در نظر بگیرد تا از افت ولتاژ و تخریب حرارتی جلوگیری شود.

پایانه های قطع سریع نر و ماده چگونه کار می کنند

ایجاد معیارهای موفقیت پایه برای سیستم های اتصال دو بخشی مستلزم درک عملکرد اصلی آنها در طبقه فروشگاه است. این قطعات امکان مونتاژ و جداسازی سریع را بدون نیاز به لحیم کاری فراهم می کنند. آنها یک رویکرد مدولار برای سیم‌کشی ارائه می‌دهند و به تکنسین‌ها اجازه می‌دهند تا اجزا را تعویض کنند، مدارها را دور بزنند یا به سرعت عیب‌یابی را انجام دهند. با این حال، این راحتی متغیرهای مکانیکی را معرفی می کند. رابط فیزیکی بین دو نیمه باید فشار تماس ثابت را تحت انبساط حرارتی و شوک مکانیکی حفظ کند.

آناتومی پایانه های قطع سریع زن

ساختار ظرف دارای لبه های نورد شده است که برای گرفتن تیغه نر طراحی شده است. این لبه ها به عنوان اعضای فنری عمل می کنند. آنها پس از قرار دادن کمی به سمت بیرون خم می شوند و فشار مداوم به سمت داخل بر روی زبانه اعمال می کنند. گیره های داخلی اغلب در سوراخ مربوطه روی تیغه نر قرار می گیرند و یک کلیک لمسی ایجاد می کنند و از بیرون کشیدن تصادفی جلوگیری می کنند. هنگام تعیین پایانه های قطع سریع زن ، مهندسان باید عملکرد مکانیکی محفظه را ارزیابی کنند. روی ترمینال نر می لغزد تا یک تماس الکتریکی ایمن و ضد گاز ایجاد کند. این مهر و موم ضد گاز از رسیدن اکسیژن به سطوح جفت گیری جلوگیری می کند و به طور موثر اکسیداسیون را قبل از شروع آن متوقف می کند.

نیروی درج در مقابل الزامات نیروی خروج، قابلیت استفاده در خط مونتاژ را دیکته می کند. پایانه های استاندارد برای جفت شدن نیاز به فشار قابل توجهی به انگشت شست دارند. انواع نیروی درج کم (LIF) کشش فنر لبه های نورد شده را تغییر می دهند. آنها خستگی اپراتور را در طول تولید با حجم بالا کاهش می دهند و در عین حال مقاومت خروجی کافی را حفظ می کنند. بشکه سیم و دستگیره عایق باعث کاهش فشار ضروری می شود. بشکه رشته های مسی لخت را محکم می کند، در حالی که دستگیره ثانویه روی ژاکت سیمی محکم می شود. این کار فشار فیزیکی را از نقطه تماس الکتریکی ظریف دور می کند و اطمینان حاصل می کند که سیم تحت کشش قطع نمی شود.

آناتومی زبانه مرد (تیغه)

سیستم زبانه و زبانه متکی به تیغه نر است که به عنوان نقطه تماس پایه عمل می کند. این یک قطعه سفت و مسطح از فلز مهر و موم شده است. یکپارچگی ساختاری آن از کشش فنری اعمال شده توسط ظرف ماده پشتیبانی می کند. استانداردسازی پهنای تیغه ها سازگاری متقابل بین تولید کنندگان و انواع تجهیزات مختلف را تضمین می کند. ضخامت ها نیز متفاوت است، معمولاً از 0.020 تا 0.032 متغیر است، که مستقیماً بر ظرفیت حمل جریان و استحکام فیزیکی زبانه تأثیر می گذارد.

استاندارد عرض زبانه	متریک معادل	کاربرد معمولی
.250'	6.3 میلی متر	کمپرسورهای HVAC، رله خودرو، لوازم سنگین
.187'	4.8 میلی متر	بلندگوها، سوئیچ های محدود، مدارهای کنترلی با کشش متوسط.
.110'	2.8 میلی متر	میکروسوئیچ ها، سنسورهای ولتاژ پایین، الکترونیک فشرده.

سوراخ سوراخ واقع در نزدیکی نوک زبانه نر یک عملکرد قفل خاصی را انجام می دهد. با گودی یا شکاف برجسته داخل ظرف ماده هماهنگ می شود. پس از جفت شدن، گودی در سوراخ می افتد. این اینترلاک مکانیکی به نیروی کششی مشخصی برای جدا شدن نیاز دارد و از اتصال در برابر لرزش های محیطی موتورها یا رله ها محافظت می کند.

پیکربندی های بیل در مقابل گلوله

کانکتورهای بیل از طرح نر و ماده مسطح استفاده می کنند و معمولاً در کنترل پنل ها، لوازم خانگی، رله ها و سوئیچ ها استفاده می شوند. کانکتورهای گلوله از یک پین و محفظه گرد استفاده می کنند، که آنها را برای اتصالات سیم به سیم درون خطی و سیم کشی در فضاهای باریک مناسب می کند. کانکتورهای بیل معمولاً برای اتصالات قطعات ترجیح داده می شوند، در حالی که کانکتورهای گلوله در مواردی که مسیریابی فشرده و اتصالات سیمی انعطاف پذیر مورد نیاز است مفید هستند.

برهنه در مقابل پایانه های جزئی در مقابل کاملا عایق

مقایسه سطوح عایق به تعیین ایمن ترین و سازگارترین رویکرد برای محیط های خاص کمک می کند. اتصالات فلزی برهنه در محفظه های مدرن و فشرده باعث بروز فاجعه می شود. انتخاب استراتژی عایق مناسب خطر را کاهش می دهد و در عین حال سرعت مونتاژ و ردپای اجزا را متعادل می کند.

پایانه های غیر عایق و نیمه عایق

پایانه های غیر عایق از فلز لخت ساخته شده اند و عمدتاً در کاربردهایی با دمای بالا یا حفاظت شده که عایق پلاستیکی نامناسب است استفاده می شود. پایانه های تا حدی عایق شده از یک آستین پلاستیکی برای پوشاندن ناحیه چین خوردگی سیم استفاده می کنند، در حالی که بخش جفت گیری در معرض دید باقی می ماند. آنها مقداری محافظت از سیم را فراهم می کنند اما خطر تماس تصادفی یا اتصال کوتاه بالاتری دارند، بنابراین برای برنامه هایی که ترمینال ها به درستی فاصله دارند و محافظت می شوند، مناسب تر هستند.

.

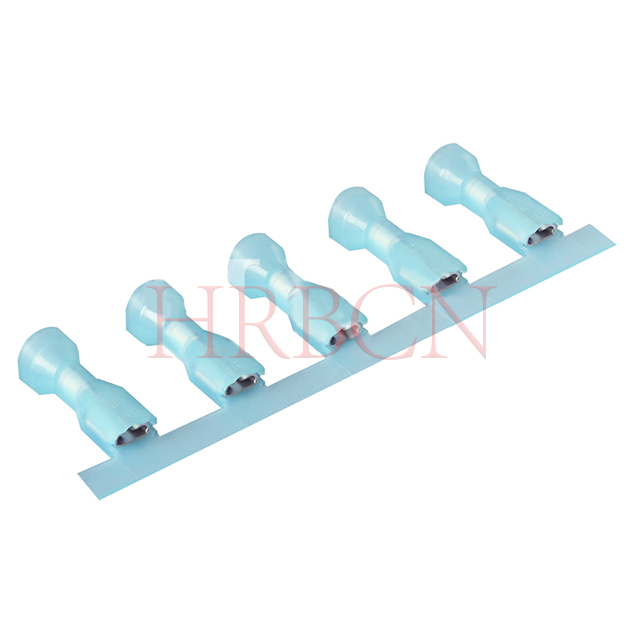

مورد مهندسی برای ترمینال کاملاً عایق شده

ارتقاء به ترمینال کاملاً عایق شده مانع ایمنی جامعی را فراهم می کند. محفظه پلاستیکی به طور کامل بر روی مکانیسم جفت گیری گسترش یافته است. هنگامی که دو نیمه نر و ماده به هم متصل می شوند، هیچ فلزی برهنه در معرض محیط اطراف باقی نمی ماند. این طراحی از اتصال کوتاه در فضاهای تنگ که ممکن است سیم ها به اجزای شاسی فلزی متصل به زمین ساییده شوند، جلوگیری می کند.

نتایج ایمنی به طور چشمگیری در طبقه مغازه بهبود می یابد. محفظه گسترش یافته در برابر تماس تصادفی ابزار در طول مراحل تعمیر و نگهداری زنده محافظت می کند. عوامل انطباق نیز باعث پذیرش می شوند. رعایت استانداردهای UL و CSA برای اتصالات ایمن لمسی در لوازم مصرفی و تجهیزات صنعتی الزامی است. طراحی کاملاً عایق‌شده تضمین می‌کند که تجهیزات تست‌های مقاومت دی‌الکتریک و گواهی‌های ایمنی دقیق را بدون نیاز به محافظ ثانویه یا لوله‌های جمع‌شدگی حرارتی انجام می‌دهند.

مبادلات مواد: نایلون، وینیل و هیت شرینک

انتخاب پلیمر مناسب برای محفظه ترمینال، بقای آن را در میدان دیکته می کند. هر ماده بر اساس دما، قرار گرفتن در معرض مواد شیمیایی و تنش مکانیکی، مزایا و حالت های شکست متمایز را ارائه می دهد.

مواد عایق تحمل	دما تحمل دما	دوام مکانیکی	کاربرد ایده‌آل
وینیل (PVC)	تا 75 درجه سانتیگراد (167 درجه فارنهایت)	مستعد ترک خوردن در سرمای شدید یا چروک شدن بیش از حد است.	سیم کشی داخلی مقرون به صرفه، پانل های کنترل استاندارد.
نایلون	تا 105 درجه سانتیگراد (221 درجه فارنهایت)	مقاومت در برابر ترک خوردگی، انعطاف پذیر، مقاومت در برابر حلال برتر.	ماشین آلات با ارتعاش بالا، محفظه موتور خودرو، هوای سرد.
Heat Shrink	تا 125 درجه سانتیگراد (257 درجه فارنهایت)	حداکثر کاهش فشار، یک مهر و موم ضد آب ایجاد می کند.	محیط های دریایی، خودروهای بیرونی، تجهیزات سنگین.

پی وی سی یک ماده عایق مقرون به صرفه برای کاربردهای استاندارد داخلی است اما ممکن است در دماهای سرد یا در حین چین خوردگی شکننده یا ترک بخورد. نایلون مقاومت بهتری در برابر گرما، روغن، مواد شیمیایی و استرس مکانیکی دارد و برای تجهیزات خودرو و صنعتی مناسب است. عایق انقباض حرارتی محافظت بیشتری در برابر رطوبت و کاهش فشار ایجاد می کند و آن را به انتخاب خوبی برای محیط های دریایی، فضای باز و سایر محیط های در معرض آب یا نمک تبدیل می کند.

نحوه انتخاب ترمینال قطع سریع مناسب

ترجمه ویژگی های ترمینال به نتایج عملکرد قابل اندازه گیری، قابلیت اطمینان سیستم را تضمین می کند. تدارکات نمی تواند تنها بر شباهت بصری تکیه کند. ارزیابی سازگاری گیج سیم، درجه بندی جریان و حفظ مکانیکی تعیین می کند که یک اتصال تحت فشار عملیاتی اوج چگونه عمل خواهد کرد.

Wire Gauge (AWG) سازگاری و کدگذاری رنگ

کدگذاری رنگ استاندارد صنعت، مونتاژ را ساده می کند و از عدم تطابق فاجعه آمیز جلوگیری می کند. این سیستم در بین تولیدکنندگان جهانی است. این مختصر بصری به تکنسین‌ها اجازه می‌دهد تا بدون اندازه‌گیری قطر بشکه، فورا قطعه صحیح را بگیرند.

عایق رنگی	محدوده اندازه‌گیری سیم (AWG)	انواع سیم‌های معمولی
Red	22 - 18 AWG	سرنخ های سنسور، روشنایی LED، سیگنال های جریان کم.
آبی	16 - 14 AWG	مدارهای کنترل استاندارد، لوازم جانبی خودرو، موتورهای کوچک.
زرد	12 - 10 AWG	توزیع برق، رله های سنگین، خطوط زمین اصلی.

خطرات سایز کمتر یا بزرگ شدن ترمینال ها نسبت به تعداد رشته سیم شدید است. با فشار دادن یک سیم 14 AWG به یک ترمینال قرمز، رشته‌های مسی بیرونی را برش می‌دهد، ظرفیت حمل جریان را کاهش می‌دهد و یک نقطه داغ موضعی ایجاد می‌کند. برعکس، چین دادن یک سیم 18 AWG در ترمینال آبی منجر به شل شدن اتصال می شود. بشکه نمی تواند به اندازه کافی فشرده شود تا سیم نازک را بگیرد، که منجر به بیرون کشیدن اجتناب ناپذیر تحت ارتعاش می شود.

رتبه بندی جریان و افت ولتاژ

مواد ترمینال بر ظرفیت فعلی و عملکرد الکتریکی تأثیر می گذارد. برنج رسانایی خوبی را برای کاربردهای استاندارد فراهم می کند، در حالی که آلیاژهای مس اغلب برای مدارهای با جریان بالاتر استفاده می شوند. آبکاری قلع به محافظت از هر دو ماده در برابر اکسیداسیون و خوردگی کمک می کند. اتصال ایمن نر به ماده نیز مهم است زیرا مقاومت بالای تماس می تواند باعث افت ولتاژ، گرمای بیش از حد و آسیب به عایق اطراف شود.

مقاومت در برابر لرزش و نیروی نگهدارنده

تجهیزات با لرزش بالا مانند ژنراتورها، ماشین آلات سنگین و وسایل نقلیه می توانند به تدریج اتصالات ترمینال را شل کنند. پایانه‌های قطع سریع ماده با ویژگی‌های قفل، با محکم کردن پریز روی زبانه نر، نگه‌داری بهتری را ایجاد می‌کنند. این به جلوگیری از قطع شدن تصادفی و حفظ یک اتصال الکتریکی پایدار در کاربردهای با لرزش بالا کمک می کند.

برنامه های کاربردی ترمینال قطع سریع

بخش‌های مختلف بر اساس الزامات سخت‌گیرانه مقرراتی و محیطی، قطع‌های سریع را اعمال می‌کنند. مقیاس پذیری در تولید به انتخاب اجزایی بستگی دارد که به سرعت مونتاژ می شوند و در عین حال الزامات دوام خاص محیط مصرف نهایی را برآورده می کنند.

سیستم های الکتریکی خودرو و دریایی

سیستم های الکتریکی خودرو و دریایی در معرض رطوبت، نمک، لرزش و دماهای بالا هستند. پایانه های نایلونی یا هیت شرینک کاملاً عایق شده، محافظت بهتری در برابر خوردگی و مشکلات اتصال در این شرایط ایجاد می کنند. ترمینال‌های قطع سریع ماده معمولاً برای بلوک‌های رله، چراغ‌ها، وینچ‌ها و تجهیزات الکتریکی دریایی استفاده می‌شوند که به قطعات اجازه می‌دهند بدون برش و اتصال سیم‌ها متصل، تعویض یا نگهداری شوند.

تابلوهای کنترل صنعتی و اتوماسیون

الزامات سیم‌کشی با تراکم بالا، استفاده از پایانه‌های کاملاً عایق‌شده را برای جلوگیری از اتصال متقابل و شلوارک دیکته می‌کند. پانل های کنترل مدرن صدها رله، کنتاکتور و PLC را در ردپایی فشرده قرار می دهند. اگر یک رشته سیم سرگردان، یک شکاف را پر کند، فلز در معرض دید در این محیط‌ها باعث جرقه‌های قوس می‌شود.

مقیاس پذیری در ساخت پانل به سرعت متکی است. سرعت مونتاژ و جداسازی قطعات با استفاده از قطع‌کننده‌های سریع از قبل فشرده شده بسیار بیشتر از پایانه‌های پیچی سنتی است. تکنسین ها می توانند کل دسته ها را در یک ایستگاه آماده سازی اختصاصی خاتمه دهند، سپس به سادگی اتصالات را به اجزای پانل وصل کنند. این گردش کار ماژولار زمان مونتاژ را کاهش می دهد و خطاهای مربوط به گشتاور را که در اتصالات پیچ به پایین رایج است کاهش می دهد.

HVAC و لوازم مصرفی

تجهیزات و وسایل HVAC اغلب اتصالات ترمینال را در معرض دماهای بالا و لرزش موتور قرار می دهند. ممکن است برای عناصر گرمایش، کنترل‌های کوره، کمپرسورها و موتورهای دمنده، پایانه‌های دمای بالا مورد نیاز باشد. زبانه‌های استاندارد 0.250' به طور گسترده در این برنامه‌ها استفاده می‌شوند، که تعویض و نگهداری را با اندازه‌های ترمینال معمولی آسان‌تر می‌کند.

مشکلات رایج ترمینال قطع سریع

شناسایی نقاط مشترک خرابی در طول نصب و استفاده از چرخه عمر، از ادعاهای گران قیمت گارانتی جلوگیری می کند. حتی ترمینال با بالاترین کیفیت در صورت اعمال نادرست یا تحت شرایطی فراتر از پارامترهای طراحی خود از کار می افتد.

شکستگی در چین و ابزار نامناسب

استفاده از ابزار چین دار اشتباه می تواند باعث شل شدن یا آسیب دیدن اتصالات ترمینال شود. چروکیدگی کمتر ممکن است به سیم اجازه دهد تا بیرون بیاید، در حالی که چروک شدن بیش از حد می تواند به رشته های مسی یا عایق آسیب برساند. یک ابزار جغجغه دار کالیبره شده به ایجاد فشار ثابت و اتصال ایمن کمک می کند. قالب چین دار صحیح نیز باید برای اندازه ترمینال و مواد عایق مانند نایلون یا PVC انتخاب شود.

حالت خرابی چین خوردگی	نشانگر بصری	علت ریشه
کم چین دار	سیم به راحتی بیرون می کشد. بشکه گرد به نظر می رسد	اندازه قالب اشتباه استفاده شده؛ ابزار به طور کامل چرخه نشده است
بیش از حد چین خورده	عایق تقسیم باز; رشته های سیم بریده شده	نیروی بیش از حد؛ گیج سیم برای ترمینال خیلی بزرگ است.
چین دار نامتقارن	بشکه فقط از یک طرف صاف خرد شده است.	استفاده از انبردست استاندارد به جای قالب کانتور.

چرخه حرارتی و فرتینگ خوردگی

تغییرات دما می تواند باعث ایجاد حرکات کوچک بین پایانه های نر و ماده شود که ممکن است پوشش محافظ را از بین ببرد و منجر به خوردگی فرسایشی شود. این می تواند مقاومت الکتریکی را افزایش دهد و در طول زمان باعث گرم شدن بیش از حد شود. پایانه های برنجی یا مسی با روکش قلع، محافظت در برابر خوردگی بهتری را ارائه می دهند، در حالی که پایانه های ماده با احتباس بالا به کاهش حرکت و حفظ اتصال پایدار کمک می کنند.

محدودیت های چرخه جفت گیری

پایانه های قطع سریع می توانند پس از اتصال و قطع مکرر نیروی نگهدارنده را از دست بدهند. با گذشت زمان، ظرف ماده ممکن است شل شود، مقاومت الکتریکی و خطر گرم شدن بیش از حد افزایش یابد. در طول تعمیر و نگهداری، پایانه هایی که خیلی راحت به هم متصل می شوند یا احساس شل بودن می کنند، باید بازرسی شوند و در صورت لزوم برای حفظ یک اتصال الکتریکی قابل اعتماد، تعویض شوند.

نتیجه گیری

1. برای سازگاری دقیق با مواد ترمینال انتخابی، ابزارهای چین دار فعلی را در خط مونتاژ خود بررسی کنید.

2. برگه‌های مشخصات سازنده را برای تأیید داده‌های نیروی نگهداری و آستانه‌های افت ولتاژ درخواست کنید.

3. آزمایش‌های کشش فیزیکی را روی دسته‌های نمونه اولیه انجام دهید تا مطمئن شوید که پروفایل‌های چین‌دار شما مطابق با استانداردهای صنعت هستند.

4. برای جلوگیری از عدم تطابق گیج سیم در هنگام مونتاژ سریع، یک سیستم موجودی کد رنگی را پیاده سازی کنید.

سوالات متداول

س: تفاوت بین یک ترمینال کاملاً عایق شده و یک ترمینال نیمه عایق شده چیست؟

A: یک ترمینال کاملاً عایق دارای یک محفظه پلاستیکی است که به طور کامل هم ناحیه سیم چین و هم اتصال فلزی را می پوشاند و از شلوار کوتاه تصادفی جلوگیری می کند. یک پایانه تا حدی عایق شده فقط بشکه سیم چین را می پوشاند و زبانه یا ظرف فلزی را در معرض دید قرار می دهد.

س: اندازه پایانه های قطع سریع زن را چگونه اندازه می گیرید؟

A: اندازه با عرض دهانه ظرف اندازه گیری می شود، طراحی شده برای مطابقت با عرض زبانه های نر خاص. رایج‌ترین اندازه‌های صنعتی .250' (6.3 میلی متر)، 0.187' (4.8 میلی متر) و 0.110' (2.8 میلی متر) هستند.

س: آیا می توانم از انبردست برای بستن ترمینال کاملاً عایق شده استفاده کنم؟

پاسخ: خیر. استفاده از انبردست استاندارد فشار ناهمواری را اعمال می کند، که می تواند عایق را ترک کند یا رشته های سیم را به درستی محکم نکند. برای اتصال ایمن و ضد گاز، به یک سیم پیچ ضامن دار مدرج طراحی شده برای پایانه های عایق شده نیاز است.

س: چرا پایانه های قطع سریع من ذوب می شوند؟

A: ذوب معمولاً به دلیل مقاومت الکتریکی بالا که گرمای اضافی ایجاد می کند ایجاد می شود. این ناشی از اتصال شل (نیروی نگهدارنده ضعیف)، چین خوردگی نامناسب، یا تجاوز از درجه آمپر مواد ترمینال است.

س: آیا پایانه های عایق نایلونی یا وینیل برای هوای سرد بهتر است؟

پاسخ: پایانه های عایق نایلونی در هوای سرد و محیط های پر استرس برتری دارند. وینیل (PVC) تمایل به شکننده شدن دارد و می تواند در دمای انجماد یا در طول فرآیند چین خوردگی ترک بخورد، در حالی که نایلون انعطاف پذیر و بادوام باقی می ماند.

س: کد رنگی استاندارد برای پایانه های سیم قطع سریع چیست؟

پاسخ: استاندارد صنعت قرمز برای سیم AWG 22-18، آبی برای سیم AWG 16-14 و زرد برای سیم AWG 12-10 است. این اطمینان می دهد که ترمینال صحیح با سیم سنج مناسب مطابقت دارد.
