نحوه انتخاب کانکتور ترمینال مناسب برای سیستم های HVAC و لوازم خانگی

اتصالات الکتریکی در سیستم های HVAC و لوازم خانگی دارای ریسک فوق العاده بالایی است. یک نقطه خرابی به راحتی منجر به خرابی تجهیزات می شود، باعث فراخوانی سازنده می شود یا خطرات آتش سوزی شدید ایجاد می کند. مهندسان هنگام تعیین کانکتورهای سیم برای این محیط های سخت با یک چالش دائمی روبرو هستند. این اجزا باید چرخه حرارتی مداوم، لرزش زیاد، قرار گرفتن در معرض مواد شیمیایی و رطوبت ثابت را تحمل کنند. آنها همچنین باید در طول مونتاژ تولید انبوه، کنترل های کیفی دقیق را حفظ کنند.

انتخاب کانکتور ترمینال مناسب نیاز به یک چارچوب ارزیابی فنی دقیق دارد. شما باید خواسته های محیطی را در کنار خواص مواد پایه به دقت در نظر بگیرید. الزامات استحکام دی الکتریک نقش بزرگی در انتخاب اجزا برای فضاهای تنگ دارد. درک این متغیرها به شما کمک می کند تا موارد استفاده خاص را برای سبک های مختلف اتصال تعیین کنید. دقیقاً یاد خواهید گرفت که ایمنی و دوام چه زمانی نیاز به یک ترمینال کاملاً عایق برای محافظت از کل مدار دارد.

خوراکی های کلیدی

• تطابق محیطی غیرقابل مذاکره است: تهویه مطبوع و سیم کشی دستگاه باید لرزش، تراکم، قرار گرفتن در معرض مبرد، و درجه حرارت شدید را در نظر بگیرد که انتخاب فلز پایه و عایق را تعیین می کند.

• عایق ایمنی در فضاهای تنگ را دیکته می کند: یک ترمینال کاملاً عایق شده برای جلوگیری از خطاهای قوس الکتریکی و اتصال کوتاه در بردهای کنترل با چگالی بالا، کنتاکتورهای کمپرسور و محفظه موتور بسیار مهم است.

• انتخاب مواد باعث طول عمر می شود: عایق نایلونی در کاربردهای لوازم خانگی با حرارت بالا بهتر از PVC عمل می کند، در حالی که مس قلع شده از خوردگی در واحدهای HVAC با رطوبت بالا جلوگیری می کند.

• ابزارها بر قابلیت اطمینان تأثیر می‌گذارند: حتی ترمینال با درجه بالاتر نیز در صورتی که با ابزار نادرست کالیبره شده یا ناهماهنگ پر شود، از کار می‌افتد و کیفیت ساخت و تست کشش را به بخش اصلی انتخاب کانکتور تبدیل می‌کند.

تهویه مطبوع و سیم کشی لوازم خانگی

چرخه حرارتی و مقاومت در برابر حرارت

گرمایش و سرمایش مکرر می تواند باعث انبساط و انقباض فلزات انتهایی شود که ممکن است به مرور زمان چین خوردگی را شل کند. این می تواند مقاومت الکتریکی را افزایش دهد، گرما ایجاد کند و به ترمینال یا عایق آسیب برساند. پایانه هایی را با درجه بندی دمای مناسب انتخاب کنید، مانند 105 درجه سانتیگراد برای کاربردهای استاندارد یا درجه بندی بالاتر برای تجهیزات گرمایش صنعتی. دوچرخه‌سواری حرارتی همچنین می‌تواند از پوشش محافظ استفاده کند و خطر خوردگی را افزایش دهد.

ارتعاش و استرس مکانیکی

لرزش موتور می تواند اتصالات ترمینال را در وسایلی مانند ماشین لباسشویی، کمپرسورها و فن های دمنده شل کند. یک چین ضعیف ممکن است به مرور زمان باعث ایجاد قوس یا کاهش قدرت شود. برای کاربردهای با لرزش بالا، از ترمینال‌هایی با نگه‌داری مکانیکی قوی، ضخامت فلز مناسب و ویژگی‌های قفل برای ایمن نگه داشتن اتصال استفاده کنید.

رطوبت، تراکم، و خطرات شیمیایی

تهویه مطبوع و پایانه های لوازم خانگی ممکن است در معرض رطوبت، تراکم، روغن ها، مبردها و مواد شیمیایی تمیزکننده قرار گیرند. این شرایط می تواند باعث خوردگی و کاهش قابلیت اطمینان اتصال در طول زمان شود. آبکاری مقاوم در برابر خوردگی، مانند آبکاری قلع، به محافظت از فلز انتهایی و حفظ هدایت الکتریکی پایدار در محیط‌های مرطوب یا در معرض مواد شیمیایی کمک می‌کند.

برهنه در مقابل پایانه های جزئی در مقابل کاملا عایق

پایانه های برهنه

پایانه های لخت فاقد هر گونه محفظه پلاستیکی محافظ هستند. آنها به طور کامل از فلز مهر و آبکاری شده تشکیل شده اند. آنها برای نقاط اتصال زمین داخلی که خطرات اتصال کوتاه تقریباً صفر است مناسب هستند. اتصال مستقیم سیم های زمین به یک شاسی فلزی یک کاربرد رایج برای این سبک است.

با این حال، فلز لخت محدودیت های عملیاتی شدیدی دارد. قرار گرفتن در معرض سیم های برق مجاور خطر اتصال فوری ایجاد می کند. آنها همچنین به اکسیداسیون سریع در محیط های مرطوب بسیار حساس هستند. هرگز نباید از پایانه های لخت در دسته سیم های متراکم که تماس فیزیکی با سایر اجزا یا پوشش بیرونی امکان پذیر است استفاده کنید.

پایانه های نیمه عایق شده

پایانه های تا حدی عایق شده فقط از قسمت بشکه سیم محافظت می کنند. انتهای جفت گیری کاملاً فلزی در معرض دید باقی می ماند. اینها در کاربردهایی که کانکتورها دارای جداسازی فیزیکی کافی هستند، استاندارد هستند. مبادله اصلی شامل سرعت تولید و قابلیت های بازرسی بصری است.

شما به راحتی می توانید یک بازرسی بصری از کیفیت چین خوردگی روی خط مونتاژ انجام دهید. اپراتورها می توانند قبل از انتقال مهار به ایستگاه بعدی، ببینند که آیا رشته های سیم به درستی در داخل بشکه قرار گرفته اند یا خیر. با این حال، فلز در معرض در انتهای جفت گیری آسیب پذیر باقی می ماند. تماس تصادفی با ابزار یا سیم های دیگر می تواند به راحتی باعث اتصال کوتاه در حین کار یا نگهداری شود.

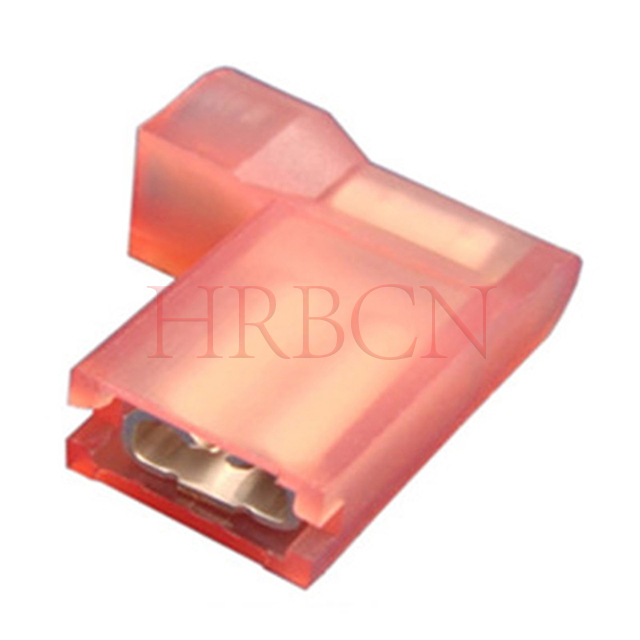

ترمینال کاملا عایق شده

طراحی ساختاری یک ترمینال کاملاً عایق شده هم لوله سیم و هم مکانیسم جفت گیری را پوشش می دهد. محفظه پلاستیکی محافظ کاملاً روی ظرف یا زبانه کشیده شده است. این طراحی خاص در پانل های کنترل HVAC با بسته بندی متراکم الزامی است. سوئیچ های رله و دسته سیم های دستگاه برای عملکرد ایمن به این حفاظت سخت نیاز دارند.

به طور فعال از تماس تصادفی فلز به فلز در فضاهای تنگ جلوگیری می کند. عایق کامل استحکام دی الکتریک برتر را در سراسر تخته فراهم می کند. این برنامه با خیال راحت از برنامه های 300 ولت و 600 ولت بدون ایجاد قوس در فاصله های تنگ پشتیبانی می کند. این طراحی همچنین مزایای ایمنی عمده ای را در طول تعمیر و نگهداری معمول ارائه می دهد. در طول تعمیرات فعال، از تکنسین‌های میدانی در برابر مدارهای زنده محافظت می‌کند و هنگام عیب‌یابی محفظه‌های بسته، از اتصال تصادفی روی شاسی فلزی جلوگیری می‌کند.

انواع کانکتور ترمینال رایج

قطع سریع (کانکتورهای بیل/تیغه)

قطع‌های سریع بر بخش‌های تولید لوازم خانگی و تهویه مطبوع حاکم است. آنها امکان مونتاژ و جداسازی سریع در خط تولید را فراهم می کنند. اندازه‌های استاندارد صنعتی شامل عرض زبانه‌های 0.250' (6.3mm) و 0.187' (4.8mm) است. این ابعاد کاملاً با ورودی های رله استاندارد و کنتاکتور مطابقت دارند.

قطع کننده های سریع کاملاً عایق شده، انتخاب پیش فرض برای رله های کمپرسور است. آنها انزوای الکتریکی شدیدی را بین پین های نزدیک به هم حفظ می کنند. شما باید نیروهای وارد کردن و خروج را در طول مرحله مشخصات ارزیابی کنید. پایانه ها باید به راحتی سر بخورند اما به اندازه کافی محکم بگیرند تا در برابر لرزش مقاومت کنند. بسیاری از آنها دارای یک گودی یا فرورفتگی کوچک هستند که با سوراخی در زبانه جفت گیری برای قفل مکانیکی مطمئن درگیر می شود.

پایانه های حلقه و چنگال

پایانه های حلقه و چنگال اتصالات بسیار ایمن و پیچ دار را فراهم می کنند. آنها را می بینید که به شدت در بلوک های ترمینال و پست های زمین استفاده می شود. ترمینال حلقه برای نصب نیاز به برداشتن کامل پیچ دارد. این باعث می شود که در برابر قطع اتصال ناشی از ارتعاش بسیار مقاوم باشد. نمی تواند جدا شود مگر اینکه پیچ کاملاً از کار بیفتد.

پایانه های چنگال امکان نصب سریع تر در خط مونتاژ را فراهم می کنند. شما به سادگی آنها را زیر سر پیچ شل شده بلغزانید و سفت کنید. هر دو سبک به مدیریت دقیق گشتاور در هنگام مونتاژ نیاز دارند. سفت شدن بیش از حد پیچ ​​را نوار می کند، در حالی که سفت شدن کم باعث می شود اتصالی با مقاومت بالا ایجاد شود که بیش از حد گرم می شود.

مواد ترمینال و گزینه های عایق

فلزات پایه: برنج در مقابل مس در مقابل فولاد

برنج بسیار شکل پذیر است و به عنوان فلز پایه استاندارد برای بسیاری از لوازم خانگی عمل می کند. رسانایی مناسب را با استحکام مکانیکی عالی متعادل می کند. مس در مقایسه با برنج رسانایی الکتریکی بالاتری ارائه می دهد. برای برنامه های HVAC با جریان بالا انتخاب بهتری است.

موتورهای کمپرسور و عناصر گرمایشی سنگین به ظرفیت حمل جریان مس نیاز دارند. پایانه های مسی اغلب قبل از آبکاری آنیل می شوند تا فلز نرم شود و از ترک خوردن در حین چین جلوگیری شود. فولاد یا فولاد با روکش نیکل محیط های بسیار با دمای بالا را کنترل می کند. پایانه های فولادی را در نزدیکی المنت های گرمایشی اجاق و جرقه زن های کوره خواهید دید. فولاد رسانایی الکتریکی کمتری دارد، اما در برابر تخریب حرارتی و تاب خوردگی فیزیکی بسیار بهتر از برنج یا مس مقاومت می کند.

درجه رسانایی	فلز پایه	استحکام مکانیکی	منطقه کاربردی اولیه
برنج	متوسط	بالا	سیم کشی استاندارد لوازم خانگی، تابلوهای کنترل
مس (بازپخت شده)	عالی	متوسط	کمپرسورها، موتورهای HVAC با جریان بالا
فولاد (نیکل اندود)	کم	بسیار بالا	مناطق گرمای شدید، عناصر گرمایش کوره

مواد عایق: پی وی سی در مقابل نایلون در مقابل انقباض حرارتی

عایق پی وی سی به طور گسترده در سراسر جهان در دسترس است. برای محیط های خانگی استاندارد با دمای محیط کنترل شده مناسب است. با این حال، PVC دارای محدودیت های شیمیایی و حرارتی مشخصی است. در سرمای شدید شکننده می شود و در حرارت زیاد ذوب می شود.

نایلون مقاومت بالایی در برابر حلال ها و مبردهای صنعتی دارد. دارای آستانه های دمایی بسیار بالاتری است. نایلون همچنین دوام بهتری را تحت فشار مکانیکی ثابت ایجاد می کند. نایلون برای قطعات سنگین HVAC ایده آل است. انقباض حرارتی رطوبت مطلق را برای محیط های شدید فراهم می کند. این یک پیوند ضد آب در اطراف ژاکت سیم ایجاد می کند و از عملکرد مویرگی جلوگیری می کند. متأسفانه، استفاده از هیت شرینک کار فشرده ای است و خطوط تولید انبوه خودکار را کند می کند.

استانداردها و گواهینامه های ایمنی ترمینال

الزامات گواهینامه UL، CSA و IEC

مشخص کردن قطعات منطبق یک الزام جدی برای ایمنی کلی محصول است. UL 310 استاندارد پایانه های اتصال سریع الکتریکی را دیکته می کند. این افزایش دما و آزمایش نیروی خروجی را تشریح می کند. UL 486A-486B اتصالات سیم عمومی و سیم اتصال را پوشش می دهد.

استانداردهای IEC 61210 بر الزامات جهانی تولید لوازم خانگی حاکم است. کانکتورهای غیر منطبق، گواهینامه ایمنی کلی دستگاه را به خطر می اندازند. عدم موفقیت در بازرسی UL به دلیل پایانه های تایید نشده، تولید را فورا متوقف می کند. برای اطمینان از انطباق مداوم، باید اسناد گواهی را از تامین کنندگان قطعات خود درخواست کنید.

RoHS و مطابقت REACH

قابلیت ردیابی مواد یک الزام جدی برای توزیع بازار جهانی است. دستورالعمل‌های RoHS و REACH مواد خطرناک را در قطعات الکتریکی محدود می‌کنند. اتصال دهنده ها باید کاملاً عاری از سرب، جیوه و مواد بازدارنده شعله خاص باشند.

حفظ انطباق تضمین می کند که لوازم شما می توانند در سطح بین المللی فروخته شوند. اصطکاک نظارتی در پست های بازرسی گمرک را از بین می برد. ممیزی زنجیره تامین شما برای این گواهی‌های انطباق از مشکلات قانونی جلوگیری می‌کند و از شهرت برند محافظت می‌کند.

رتبه بندی اشتعال پذیری

عایق های پلاستیکی باید استانداردهای اشتعال پذیری بین المللی را رعایت کنند. رتبه بندی UL 94 V-0 و V-2 نحوه سوختن پلاستیک را ارزیابی می کند. درجه بندی V-0 تضمین می کند که محفظه ترمینال به سرعت خود خاموش می شود.

پس از برداشتن شعله ظرف 10 ثانیه دیگر می سوزد. این مانع از شعله ور شدن قوس الکتریکی موضعی در کل دسته سیم می شود. مشخص کردن پلاستیک های دارای رتبه V-0 یک الزام اساسی ایمنی در برابر آتش برای لوازم داخلی است.

مشکلات رایج اتصال ترمینال

خرابی های چین دار و کالیبراسیون ابزار

پر کردن نامناسب شایع ترین نقطه شکست اتصال است. چین و چروک بیش از حد به طور فیزیکی رشته های سیم داخلی را قطع می کند. این باعث کاهش ظرفیت فعلی و از بین رفتن قدرت بدنی می شود. کم چین شدن باعث می شود که اتصالات در داخل بشکه شل شود. این منجر به مقاومت الکتریکی بالا، تولید گرما و در نهایت فرار حرارتی می شود.

هدف این است که یک گیره ضد گاز باشد که تمام اکسیژن را از فضای خالی سیم خارج می کند و از اکسیداسیون داخلی جلوگیری می کند. شما باید ابزارهای چین را استاندارد کنید. آنها را با مشخصات دقیق سازنده ترمینال مطابقت دهید. قالب های دوتایی برای مدل های عایق کاملا ضروری هستند. آنها هر دو بشکه سیم و آستین عایق را به طور همزمان محکم می کنند. این عملکرد دوگانه از لغزش عایق به عقب در هنگام نصب جلوگیری می کند.

مدیریت عدم تطابق گیج سیم (AWG).

استفاده از ترمینال با درجه بندی 10-12 AWG در سیم 14 AWG، خرابی را تضمین می کند. بشکه بزرگ نمی تواند به اندازه کافی فشرده شود تا رشته های سیم کوچکتر را بگیرد. کنترل دقیق موجودی از این عدم تطابق خطرناک در خط مونتاژ جلوگیری می کند. تأیید کدگذاری رنگ استاندارد صنعتی را اجرا کنید.

عایق رنگ	با پشتیبانی از سیم سنج (AWG)	کاربرد معمولی
Red	22-18 AWG	سنسورهای جریان کم، سیگنال های برد کنترل
آبی	16-14 AWG	موتورهای لوازم خانگی استاندارد، رله
زرد	12-10 AWG	کمپرسورهای جریان بالا، عناصر گرمایشی

بررسی های بصری اطمینان حاصل می کند که اپراتورها اندازه ترمینال صحیح را می گیرند. ماشین‌های پردازش سیم خودکار نیز باید از حسگرهای نوری برای تأیید تطابق رنگ قبل از چین‌خوردن استفاده کنند.

انتخاب یک تامین کننده ترمینال قابل اعتماد

تعویض تامین کنندگان پایانه صرفاً بر اساس هزینه واحد، خطرات تولیدی شدیدی را به همراه دارد. تغییرات جزئی در ضخامت فلز ماشین‌های پردازش سیم خودکار را مختل می‌کند. تغییر در سفتی عایق باعث گیرکردن تغذیه در پرس های اپلیکاتور می شود.

تیم های تدارکاتی باید انتخاب اجزا را به دقت توجیه کنند. هزینه واحد کمی بالاتر یک کانکتور ممتاز خطرات مالی عظیم را جبران می کند. جلوگیری از یک فراخوان محصول ناشی از اتصال کوتاه به راحتی سرمایه گذاری اولیه را توجیه می کند. منبع یابی ثابت تضمین می کند که ابزار چین دار شما کاملاً مطابق با ابعاد ترمینال خاص کالیبره می شود.

نتیجه گیری

انتخاب کانکتور ترمینال یک تصمیم مهندسی دقیق است. شما باید افراط های محیطی، رعایت ایمنی و کارایی تولید را متعادل کنید. هنگام مواجهه با تراکم اتصال بالا، طرح‌های کاملاً عایق پیش‌فرض. آنها برای مناطق با لرزش بالا، قرار گرفتن در معرض مواد شیمیایی و اطمینان از ایمنی تکنسین اجباری هستند. کانکتورهای استاندارد فقط در محیط های ایزوله و کم خطر کافی هستند.

1. طرح های مهار سیم فعلی خود را برای شناسایی و حذف خطرات فلزی در معرض بررسی کنید.

2. درخواست نمونه های مهندسی از تامین کنندگان برای تست های حرارتی و ارتعاشی دقیق.

3. برای بررسی دقیق سازگاری ابزار با سازندگان قطعات تایید شده مشورت کنید.

4. پروتکل‌های تست کشش دقیق را در خط مونتاژ خود برای تأیید یکپارچگی چین و چروک اجرا کنید.

سوالات متداول

س: تفاوت بین یک ترمینال جزئی و کامل عایق چیست؟

A: عایق جزئی فقط لوله چین را می پوشاند و انتهای جفت گیری را در معرض دید قرار می دهد. یک ترمینال کاملاً عایق شده، کل نقطه اتصال، از جمله پریز را پوشش می دهد. این از شلوارک تصادفی در فضاهای تنگ جلوگیری می کند و حفاظت دی الکتریک بالاتری را فراهم می کند.

س: چرا از عایق نایلونی به جای PVC برای پایانه های HVAC استفاده کنید؟

پاسخ: نایلون دارای درجه حرارت بالاتر و مقاومت برتر در برابر ترک خوردگی تحت ارتعاش است. همچنین تحمل بسیار خوبی در برابر مبردها، روغن های کمپرسور و حلال های پاک کننده دارد. این ویژگی ها باعث می شود که نایلون در محیط های صنعتی خشن در مقایسه با PVC استاندارد عملکرد بسیار بهتری داشته باشد.

س: چه چیزی باعث خرابی کانکتور ترمینال در لوازم خانگی می شود؟

پاسخ: علل اولیه خرابی عبارتند از چین خوردگی نامناسب، خستگی حرارتی ناشی از گرمایش و سرمایش مداوم، و خوردگی ناشی از رطوبت. استفاده از کانکتورهایی که برای محیط کاری خاص دستگاه رتبه بندی نشده اند نیز منجر به تخریب سریع می شود.

س: چگونه گیج سیم را با یک ترمینال کاملاً عایق بندی شده مطابقت می دهید؟

پاسخ: شما باید از سیستم کدگذاری رنگ استاندارد صنعت پیروی کنید. قرمز برای AWG 22-18، آبی برای AWG 16-14، و زرد برای AWG 12-10 است. تطبیق اندازه بشکه با سیم، فشرده سازی مناسب و قدرت بیرون کشیدن کافی را تضمین می کند.

س: اندازه های استاندارد قطع اتصال سریع برای تهویه مطبوع و لوازم خانگی چیست؟

A: اندازه زبانه استاندارد صنعتی 0.250 '(6.3mm) و 0.187' (4.8mm) است. این ابعاد با اکثریت قریب به اتفاق رله‌ها، کنتاکتورها و بردهای کنترلی که در سیستم‌های گرمایش، تهویه و لوازم خانگی مدرن استفاده می‌شوند، مناسب است.

س: آیا پایانه های کاملاً عایق بندی شده برای انطباق با UL مورد نیاز است؟

پاسخ: در حالی که به طور کلی برای هر اتصال مورد نیاز نیست، آنها اغلب برای گذراندن تست های ایمنی خاص UL ضروری هستند. طراحی‌های دستگاه‌های با چگالی بالا برای برآوردن الزامات سخت‌گیرانه برای فاصله، مقاومت در برابر ولتاژ دی‌الکتریک و ایمنی لمسی به آن‌ها تکیه می‌کنند.

س: آیا می توانید از ابزارهای چین دار استاندارد در پایانه های کاملاً عایق شده استفاده کنید؟

پاسخ: خیر، باید از استفاده از ابزارهای عمومی اجتناب کنید. شما نیاز به قالب های مخصوص دوتایی دارید که برای اتصال دهنده های عایق طراحی شده اند. این ابزارهای تخصصی هم رشته های سیم و هم آستین عایق را بدون سوراخ کردن محفظه پلاستیکی محافظ محکم می کنند.
