انتخاب نامناسب ترمینال خطرات عملیاتی شدیدی را برای سیستم های الکتریکی ایجاد می کند. اتصال نامناسب مقاومت الکتریکی را افزایش می دهد و مستقیماً منجر به فرار حرارتی می شود. در محیط های با ارتعاش بالا، این نظارت اغلب منجر به خرابی فاجعه بار سیستم می شود. مهندسان و تیم های تدارکات دائماً در یک چشم انداز تکه تکه شده از سیم سنج ها، ابعاد زبانه ها، عوامل شکل و مواد عایق حرکت می کنند. این پیچیدگی، تعیین اجزایی را که بین ایمنی، قابلیت اطمینان مکانیکی و کارایی فضایی تعادل ایجاد می کنند، دشوار می کند.
انتخاب اجزای صحیح مستلزم ارزیابی دقیق نیازهای مکانیکی و الکتریکی است. تکیه بر کانکتورهای عمومی برای کاربردهای تخصصی، یکپارچگی سیستم را به خطر می اندازد. این راهنما به عنوان یک چارچوب فنی برای ارزیابی مشخصات ترمینال عمل می کند. این روش های عملی را برای تطبیق انواع عایق با نیازهای محیطی ارائه می دهد. شما یاد خواهید گرفت که چگونه تدارکات را برای مجموعه های الکتریکی استاندارد کنید، و اطمینان حاصل کنید که هر اتصالی با آستانه عملکرد دقیق مطابقت دارد.
اندازه دقیق غیرقابل مذاکره است: مطابقت با سیم سنج آمریکایی (AWG) و عرض/ضخامت زبانه دقیق (مثلاً 0.250 ' x 0.032') برای جلوگیری از ایجاد قوس ریز و بیرون کشیدن مکانیکی بسیار مهم است.
عایق بندی کاربرد: یک ترمینال کاملاً عایق برای محفظه های متراکم یا کاربردهای ولتاژ بالا برای جلوگیری از اتصال کوتاه تصادفی مورد نیاز است، در حالی که انواع جزئی عایق یا غیر عایق شده مناسب محیط های کنترل شده و کم خطر هستند.
ضریب فرم محدودیت‌های فضایی را حل می‌کند: انتخاب بین جهت‌های مستقیم، پرچم و پیگگیبک به اندازه اندازه‌گیری هنگام طراحی برای محفظه‌های تنگ حیاتی است.
عملکرد محرک علم مواد: فلزات پایه (برنج در مقابل مس) و آبکاری (قلع در مقابل نقره) باید در برابر الزامات هدایت خاص و قرار گرفتن در معرض خورنده محیط استقرار ارزیابی شوند.
سازگاری ابزار اجباری است: قابلیت اطمینان یک ترمینال مستقیماً با کالیبراسیون ابزار چین و استفاده از نمایه قالب درست و مشخص شده توسط سازنده متناسب است.
یک استاندارد Tab Terminal شامل بخش جفت گیری، بشکه سیم و آستین عایق است. زبانه‌های نر با پایانه‌های مادگی متصل می‌شوند، در حالی که طرح‌های مستقیم، پرچم و پیگگیبک برای چیدمان‌های سیم‌کشی و فضای مورد نیاز متفاوت در دسترس هستند. یک اتصال قابل اعتماد نیاز به مقاومت الکتریکی کم، نگه داشتن سیم مطمئن، عایق بندی مناسب و تماس خوب بین پایانه های نر و ماده دارد. اندازه صحیح ترمینال و کشش فنر به جلوگیری از شل شدن اتصالات، گرمای بیش از حد و خرابی اتصال کمک می کند.
تابلوهای کنترل با بسته بندی متراکم خطرات الکتریکی قابل توجهی را ایجاد می کنند. دسته سیم های خودرو و سیستم های تهویه مطبوع در فضاهای بسیار تنگ کار می کنند که در آن قطعات به طور مداوم به دلیل انبساط حرارتی و لرزش مکانیکی جابجا می شوند. سطوح رسانای در معرض در این محیط ها فاجعه ایجاد می کند. یک ابزار افتاده، یک سیم تغییر دهنده یا یک جزء شل می تواند به راحتی فاصله بین قطعات فلزی در معرض دید را پر کند. این پل باعث اتصال کوتاه فوری می شود. خسارات ناشی از سوختن فیوزها و بردهای منطقی آسیب دیده تا آتش سوزی های شدید الکتریکی که کل قفسه های تجهیزات را از بین می برد متغیر است.

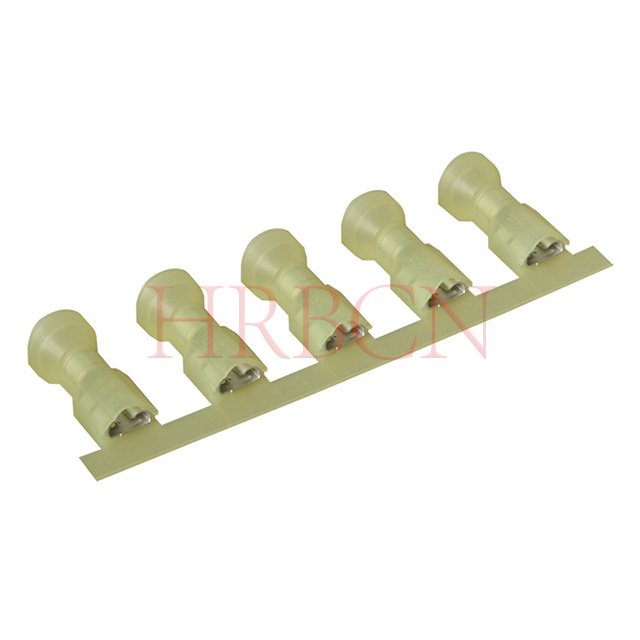

یک ترمینال کاملاً عایق شده، این خطر خاص را با محصور کردن کامل منطقه سیم پیچ و رابط جفت گیری از بین می برد. مواد دی الکتریک از لبه های فلزی ظرف عبور می کند. هنگامی که به طور کامل با یک زبانه نر عایق جفت می شود، فلز لخت در معرض صفر باقی می ماند. این مانع دی الکتریک کامل از تماس تصادفی با سیم های مجاور، اجزای شاسی متصل به زمین یا ابزار تعمیر و نگهداری جلوگیری می کند. محفظه نایلونی یا PVC به عنوان یک ضربه گیر فیزیکی عمل می کند، ضربه ها را جذب می کند و از تغییر شکل یا کوتاه شدن فلز داخلی در برابر سطوح رسانای مجاور جلوگیری می کند.
مشخص کردن گزینه های کاملاً عایق شده، نتایج مستقیم ایمنی و انطباق را به همراه دارد. خطرات اتصال کوتاه را در ماشین آلات ارتعاشی که در آن مهار سیم‌ها به طور مکرر با قاب‌های فلزی ساییده می‌شوند، به شدت کاهش می‌دهد. روش‌های تعمیر و نگهداری زنده برای تکنسین‌هایی که پانل‌های فعال را عیب‌یابی می‌کنند، بسیار ایمن‌تر می‌شوند. علاوه بر این، این مولفه ها انطباق با قوانین سختگیرانه الکتریکی را ساده می کند. بازرسانی که سیستم ها را بر اساس استانداردهای NEC یا OSHA ارزیابی می کنند، فعالانه به دنبال هادی های در معرض دید هستند. استفاده از اتصالات کاملاً محصور شده، پایبندی به پروتکل‌های ایمنی مدرن را نشان می‌دهد، بازرسی‌ها را سریع‌تر انجام می‌دهد و مسئولیت طولانی‌مدت سازنده را کاهش می‌دهد.
انتخاب یک ترمینال که با گیج سیم (AWG) مطابقت داشته باشد برای یک چین و چروک قابل اعتماد مهم است. کدهای رنگ رایج عبارتند از قرمز برای سیم های AWG 22-18، آبی برای 16-14 AWG و زرد برای سیم های AWG 12-10. ترمینال همچنین باید با نوع سیم مطابقت داشته باشد، زیرا سیم های رشته ای و جامد ممکن است به ترمینال های مختلف یا طرح های چین دار نیاز داشته باشند. همیشه قبل از چین دادن مشخصات ترمینال را بررسی کنید تا مطمئن شوید که اندازه و نوع سیم درست استفاده شده است.
پایانه های زبانه در عرض های استاندارد مانند 0.110 '، 0.187 '، 0.205 '، 0.250 ' و 0.375 ' موجود هستند. اندازه 0.250 معمولا در کاربردهای صنعتی و خودرو استفاده می شود، در حالی که اندازه های کوچکتر اغلب در الکترونیک و لوازم خانگی استفاده می شود. هم عرض و ضخامت زبانه باید به درستی با ترمینال مادگی مطابقت داشته باشد. اندازه نادرست می تواند اتصال شل یا بیش از حد سفت ایجاد کند که منجر به تماس ضعیف، گرمای بیش از حد یا آسیب ترمینال شود.
| عرض استاندارد (اینچ) | ضخامت استاندارد (اینچ) | محیط‌های کاربردی رایج |
|---|---|---|
| 0.110' | 0.020' / 0.032' | میکرو سوئیچ، رله، الکترونیک کوچک |
| 0.187' | 0.020' / 0.032' | موتورهای لوازم خانگی، بلندگوها، مدارهای کم آمپر |
| 0.205' | 0.020' / 0.032' | خودروهای تخصصی، بلوک های رله خاص |
| 0.250' | 0.032' | کنترل های صنعتی، دسته های خودرو، تهویه مطبوع |
| 0.375' | 0.040' | منابع تغذیه با جریان بالا، ماشین آلات سنگین |
ترمینال باید حداکثر بار جریان مدار را برآورده کند یا از آن فراتر رود. یک اتصال به عنوان یک گلوگاه فیزیکی برای جریان الکتریکی عمل می کند. اگر حد ظرفیت ترمینال کمتر از حداکثر جریان مدار باشد، فلز بیش از حد گرم می شود. این تنش حرارتی عایق را تخریب می کند، کشش فنر مخزن را ضعیف می کند و اکسیداسیون را تسریع می کند. با گذشت زمان، مقاومت تا زمانی که اتصال به طور کامل از بین برود، ترکیب می شود و اغلب کت سیم اطراف را با خود می برد.
اندازه فیزیکی ترمینال و فلز پایه محدودیت ظرفیت آن را تعیین می کند. این حد کاملاً مستقل از گیج سیم متصل است. می توانید یک سیم 10 AWG را که قادر به حمل 30 آمپر است به یک ترمینال خاص بچسبانید. با این حال، اگر رابط جفت ترمینال فقط برای 15 آمپر رتبه بندی شود، اتصال به یک نقطه شکست بحرانی تبدیل می شود. همیشه حداکثر امتیاز جریان سری خاص ترمینال را بررسی کنید و مطمئن شوید که با قطع کننده بالادست یا درجه فیوز مدار مطابقت دارد.
نیروهای درج و استخراج احساس مکانیکی و امنیت اتصال را مشخص می کنند. نیروی وارد کردن باید به اندازه کافی کم باشد تا امکان مونتاژ دستی را بدون ایجاد صدمات فشاری مکرر برای کارگران در خط تولید فراهم کند. نیروی استخراج باید به اندازه کافی زیاد باشد تا از قطع شدن تصادفی در حین کار جلوگیری شود. اتصالات مکرر به مرور زمان کشش فنر را کاهش می دهد. بیشتر پایانه‌های استاندارد برای تعداد مشخصی از چرخه‌های جفت‌گیری قبل از اینکه نیروی نگهدارنده به زیر حد قابل قبول کاهش یابد، رتبه‌بندی می‌شوند و نیاز به تعویض ظرف ماده دارند.
مکانیسم های بازدارنده قفل مکانیکی لازم را فراهم می کنند. زبانه های نر اغلب دارای یک سوراخ کوچک یا یک گودی مهر شده در نزدیکی نوک آن هستند. ظروف ماده دارای یک برآمدگی برآمده مربوطه در داخل لبه نورد شده هستند. وقتی جفت می شود، برآمدگی به سوراخ یا گودی می خورد. این قفل مکانیکی از ارتعاش اتصال تحت فشار مکانیکی جلوگیری می کند. کاربردهایی که در معرض ارتعاشات سنگین قرار دارند برای پایداری طولانی مدت کاملاً به این مکانیسم‌های بازدارنده متکی هستند.
برنج معمولاً برای پایانه ها استفاده می شود زیرا بادوام، مقرون به صرفه و مقاوم در برابر سایش است، در حالی که آلیاژهای مس هدایت الکتریکی بهتری را ارائه می دهند و اغلب برای کاربردهای با جریان بالاتر استفاده می شوند. آبکاری به محافظت از پایانه ها در برابر اکسیداسیون و خوردگی کمک می کند. آبکاری قلع برای کاربردهای صنعتی و خودرویی رایج است، در حالی که آبکاری نقره یا طلا ممکن است در مواقعی که رسانایی بالاتر یا انتقال سیگنال قابل اطمینان مورد نیاز است استفاده شود.
PVC یک ماده عایق معمولی و مقرون به صرفه برای کاربردهای استاندارد است، اما ممکن است در دماهای سرد شکننده شود یا تحت فشار مکانیکی ترک بخورد. نایلون انعطاف پذیری، مقاومت در برابر دما و مقاومت بهتری در برابر روغن ها و مواد شیمیایی دارد و آن را برای کاربردهای صنعتی و خودرویی مناسب می کند. عایق انقباض حرارتی محافظت بیشتری در برابر رطوبت و کاهش فشار ایجاد می کند و آن را به انتخاب خوبی برای محیط های دریایی، فضای باز و سایر محیط هایی که در معرض آب یا اسپری نمک قرار دارند تبدیل می کند.
| عایق مواد | حداکثر | دما |
|---|---|---|
| وینیل (PVC) | 105 درجه سانتی گراد (221 درجه فارنهایت) | مقرون به صرفه، انعطاف پذیری استاندارد، مستعد ترک خوردگی سرد. |
| نایلون | 125 درجه سانتی گراد (257 درجه فارنهایت) | مقاوم در برابر حلال، بسیار بادوام، در برابر شکافتن در حین چین دادن مقاومت می کند. |
| Heat Shrink | 105 تا 135 درجه سانتی گراد | مهر و موم ضد آب، چسب داخلی، حداکثر کاهش فشار. |
| غیر عایق | 150 درجه سانتیگراد + (302 درجه فارنهایت +) | در محیط های گرمای شدید مورد استفاده قرار می گیرد، در صورت نیاز به آب بندی نیاز به انقباض حرارتی خارجی دارد. |
ذخیره سازی مناسب به حفظ کیفیت عایق ترمینال کمک می کند. قرار گرفتن در معرض اشعه ماوراء بنفش، رطوبت بالا و شرایط بسیار خشک می تواند به عایق PVC یا نایلون آسیب برساند و همچنین ممکن است باعث اکسیده شدن قطعات فلزی شود. پایانه ها باید در محیطی تمیز و کنترل شده به دور از نور مستقیم خورشید، رطوبت بیش از حد و خشکی شدید نگهداری شوند تا انعطاف پذیری عایق و کیفیت چین خوردگی ثابت حفظ شود.
درجه حرارت و ولتاژ هنگام انتخاب عایق ترمینال مهم است. PVC معمولاً تا 105 درجه سانتیگراد درجه بندی می شود، در حالی که نایلون معمولاً می تواند دمای تا 125 درجه سانتیگراد را تحمل کند. پایانه های عایق استاندارد اغلب بسته به محصول برای 300 ولت تا 600 ولت رتبه بندی می شوند. کاربردهای با دمای بالاتر یا ولتاژ بالاتر ممکن است به عایق های تخصصی یا طراحی ترمینال های کاملاً عایق شده نیاز داشته باشند.
لرزش می تواند اتصالات سیم را در طول زمان تضعیف کند، به خصوص در جایی که سیم از بشکه چین خارج می شود. پایانه های دوبار چین با محکم کردن رشته های سیم و عایق بیرونی به کاهش این خطر کمک می کنند. این باعث کاهش فشار بهتر می شود و اتصال را در ماشین آلات، وسایل نقلیه و سایر کاربردهای با لرزش بالا قابل اطمینان تر می کند.
گواهینامه های ترمینال به تأیید اینکه قطعات الزامات ایمنی و زیست محیطی مربوطه را برآورده می کنند کمک می کند. گواهینامه های UL و CSA معمولاً در آمریکای شمالی استفاده می شوند، در حالی که RoHS به مواد خطرناک محدود می پردازد. کاربردهای خودرویی و بین المللی نیز ممکن است به استانداردهای SAE، IEC، یا DIN مربوطه نیاز داشته باشند. بررسی گواهینامه های مورد نیاز قبل از خرید به کاهش مسائل مربوط به انطباق و مشکلات انتخاب قطعه کمک می کند.
مشخصات مهار سیم فعلی خود را بررسی کنید تا ضخامت‌های زبانه ناهماهنگ و جفت‌های نادرست AWG را شناسایی کنید.
برگه‌های مشخصات سازنده دقیق را برای تأیید محدودیت‌های ampacity و درجه‌بندی دمای کانکتورهای انتخابی خود درخواست کنید.
ابزارهای چین‌دار تاسیسات خود را استاندارد کنید تا مطمئن شوید که نمایه‌های قالب با مارک‌های پایانه خاص موجودی شما مطابقت دارند.
قبل از مجاز کردن خرید انبوه یا اجرای مونتاژ، آزمایش‌های کشش اجباری را روی پره‌های نمونه اجرا کنید.
انتقال به پایانه های نایلونی کاملاً محصور شده برای همه پانل های با چگالی بالا برای از بین بردن خطرات تصادفی اتصال کوتاه.
A: یک ترمینال کاملاً محصور شده، هم بشکه سیم و هم کل رابط جفت گیری را با مواد دی الکتریک می پوشاند. هنگام اتصال، هیچ فلز لخت در معرض دید قرار نمی گیرد. یک ترمینال تا حدی عایق شده فقط بشکه سیم را می پوشاند و تیغه یا ظرف فلزی را پس از جفت شدن در معرض دید قرار می دهد.
پاسخ: شما باید دو عنصر متمایز را اندازه گیری کنید. ابتدا AWG سیم خود را تعیین کنید تا اندازه بشکه صحیح (قرمز، آبی یا زرد) را انتخاب کنید. دوم، عرض و ضخامت دقیق زبانه نر جفت گیری را اندازه گیری کنید (مثلاً 0.250 ' عرض در 0.032' ضخامت) تا ظرف مطابق را انتخاب کنید.
A: از ترمینال پرچم در محفظه های محکم استفاده کنید که در آن یک سیم خروجی مستقیم به پانل یا پوشش برخورد می کند. زاویه 90 درجه سیم را به موازات سطح جفت گیری هدایت می کند و از خمش شدید، فشار مکانیکی یا خستگی سیم جلوگیری می کند.
A: ترمینال piggyback یک جزء ترکیبی است. دارای یک ظرف ماده استاندارد برای جفت گیری با یک پایه است، در حالی که دارای یک زبانه نر یکپارچه در پشت آن است. این به شما امکان می دهد چندین اتصال را روی یک پست بلوک ترمینال قرار دهید.
پاسخ: خیر. ابزارهای استاندارد اغلب عایق گسترش یافته را خرد یا سوراخ می کنند. شما باید از یک گیره ضامن دار با یک قالب نامتقارن که به طور خاص برای ترمینال های کاملاً محصور شده طراحی شده است استفاده کنید تا بدون از بین بردن سد دی الکتریک، از گیره ضد گاز اطمینان حاصل کنید.
A: رنگ ها نشان دهنده سازگاری با سیم سنج استاندارد صنعتی (AWG) هستند. قرمز نشان دهنده 22-18 AWG است. آبی 16-14 AWG را نشان می دهد. زرد نشان دهنده 12-10 AWG است. این سیستم به تکنسین ها اجازه می دهد تا به سرعت قطعه صحیح سیم مورد استفاده خود را شناسایی کنند.
پاسخ: اتصال از نظر فیزیکی شل خواهد بود زیرا اسپرینگ رول ها به اندازه کافی با تیغه باریک تر تماس پیدا نمی کنند. این عدم کشش باعث مقاومت الکتریکی بالا، ریز قوس، تولید گرما و در نهایت آتش سوزی الکتریکی می شود.
