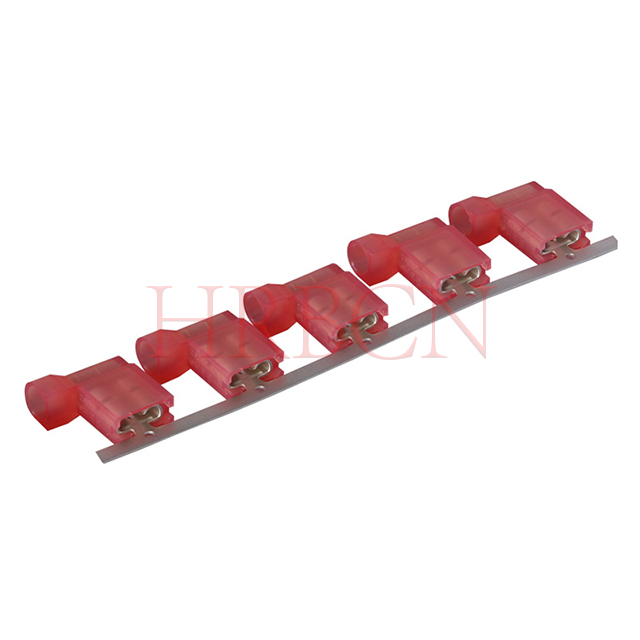

ترمینال کاملاً عایق شده: انواع، اندازه ها و کاربردها در سیستم های سیم کشی برق

خرابی‌های سیستم الکتریکی و خطاهای قوس الکتریکی اغلب از یک نقطه آسیب‌پذیر منشأ می‌گیرند: پایانه‌های سیم به‌طور نامناسب یا در معرض دید. مهندسان و نصاب ها باید الزامات مونتاژ سریع را با رعایت دقیق ایمنی، حفاظت از محیط زیست و جلوگیری از اتصال کوتاه تصادفی در پانل های با چگالی بالا متعادل کنند. انتخاب ترمینال کاملاً عایق‌شده مناسب برای ارزیابی مواد عایق، هندسه ترمینال، آناتومی بشکه داخلی و سازگاری ابزار برای قابلیت اطمینان طولانی‌مدت، نیاز به حرکت فراتر از تطابق گیج سیم پایه دارد. محیط‌های با ارتعاش بالا، قرار گرفتن در معرض رطوبت، و بسته‌بندی متراکم اجزا، راه‌حل‌های خاتمه‌ای را طلب می‌کنند که خطر تماس اتفاقی را از بین می‌برد و در عین حال رسانایی مطلوب را حفظ می‌کند. ما تفاوت‌های ساختاری بین کانکتورهای عایق‌شده مختلف را از بین می‌بریم تا بتوانید سیستم‌های الکتریکی قوی و قابل لمسی بسازید که در برابر نیازهای عملیاتی سخت‌گیرانه مقاومت کنند.

• کدگذاری رنگ دقیق AWG: کدهای رنگ استاندارد صنعت (قرمز، آبی، زرد) سازگاری دقیق گیج سیم را دیکته می کنند. عدم تطابق منجر به بیرون کشیدن مکانیکی یا مقاومت بیش از حد تماس می شود.

• مواد محیط را دیکته می کند: انتخاب بین عایق PVC، نایلون و انقباض حرارتی، تحمل حرارتی، مقاومت شیمیایی و قابلیت های آب بندی محیطی ترمینال را تعیین می کند.

• ابزارسازی بسیار مهم است: استفاده از چین‌کننده‌های عمومی یا غیر ضامن دار در ترمینال‌های کاملاً عایق‌شده اغلب ژاکت عایق را به خطر می‌اندازد، گواهی‌های ایمنی را از بین می‌برد و عناصر رسانا را در معرض دید قرار می‌دهد.

• سازگاری ایمن با لمس: طرح‌های کاملاً عایق‌شده در کاربردهای با ارتعاش بالا و چگالی بالا که در آن اجزای رسانای مجاور خطر اتصال کوتاه را ایجاد می‌کنند، غیرقابل مذاکره هستند.

• عملکرد آماده به میدان: پایانه های از پیش عایق شده زمان نصب را در تعمیرات میدانی در مقایسه با پایانه های خالی که نیاز به کاربرد ثانویه هیت شرینک دارند، به شدت کاهش می دهند.

پایانه های کاملا عایق شده چگونه کار می کنند

چارچوب بندی مسئله (معیارهای موفقیت)

تابلوهای برق مدرن اغلب حاوی رله ها، کنتاکتورها و بلوک های ترمینال در فضای محدود هستند که خطر اتصال کوتاه تصادفی را افزایش می دهد. پایانه ها همچنین ممکن است در معرض لرزش، رطوبت، نمک و تغییرات دما در کاربردهای صنعتی، دریایی و خودرویی قرار گیرند. یک ترمینال قابل اعتماد باید نگهدارنده سیم ایمن، عایق خوب، محافظت در برابر رطوبت و طراحی فشرده مناسب برای سیم کشی با چگالی بالا را فراهم کند.

آناتومی یک اتصال قابل اعتماد

درک ساختار داخلی یک ترمینال کاملاً عایق شده برای تعیین مولفه صحیح برای کاربردهای با قابلیت اطمینان بالا بسیار مهم است. ژاکت پلاستیکی قابل مشاهده، اجزای فلزی بسیار مهندسی شده را پنهان می کند که برای کارهای مکانیکی خاص طراحی شده اند. نصب‌کنندگان باید نحوه تعامل این ویژگی‌های داخلی با هادی مسی را در طول فرآیند چین‌خوردگی تشخیص دهند.

• بشکه: سیلندر فلزی که در آن سیم وارد و مچ شده است. بشکه ها دارای یک درز لبه دار یا یک درز لحیم کاری هستند. درزهای لبه دار از فلزی تشکیل شده است که به شکل لوله ای نورد شده است، که می تواند تحت فشار پرس تهاجمی باز شود. درزهای لحیم کاری شده لبه های فلزی را به هم می چسبانند و یک استوانه جامد ایجاد می کنند که در برابر نیروهای چین خوردگی سنگین بدون تغییر شکل یا باز شدن مقاومت می کند و از حفظ سیم برتر اطمینان حاصل می کند.

• طراحی ورودی قیف: پایانه های با کیفیت بالا دارای یک مخروط داخلی در آستین عایق هستند. این قیف رشته های سیم ریز را مستقیماً به داخل بشکه هدایت می کند. بدون ورودی قیف، رشته‌های مسی منفرد اغلب در حین قرار دادن در برابر عایق تا می‌شوند. رشته های تا شده کل جرم رسانا را در داخل چین کاهش می دهد، مقاومت الکتریکی را افزایش می دهد و نقاط داغ موضعی ایجاد می کند.

• کفن: ویژگی بارز طرح های کاملا عایق شده. کفن از کنار سطح جفت گیری فلزی امتداد می یابد و پس از جفت گیری نقطه اتصال را کاملاً می پوشاند. این لایه محافظ تضمین می کند که هیچ فلز زنده ای در معرض قرار نگیرد، و محیطی امن برای لمس برای پرسنل تعمیر و نگهداری و یکپارچگی سیستم فراهم می کند.

• Wire Stop: یک مانع فیزیکی داخلی است که از فشار دادن بیش از حد سیم به داخل بشکه جلوگیری می کند. قرار دادن بیش از حد با مکانیسم جفت گیری تداخل می کند و یکپارچگی مکانیکی چین را به خطر می اندازد.

ارزش کلی و مبادلات

انتخاب نوع ترمینال مناسب نیاز به وزن کردن هزینه اجزا در برابر زمان نصب، الزامات ایمنی و دوام محیطی دارد. هر پیکربندی ترمینال بسته به زمینه برنامه، مزایای مشخصی را ارائه می دهد. تکنسین‌های میدانی اغلب ارزان‌ترین گزینه را پیش‌فرض می‌کنند، اما مشخصات مهندسی باید سبک ترمینال دقیق را بر اساس محیط عملیاتی دیکته کند.

انواع پایانه های کاملا عایق شده

قطع کننده های سریع کاملا عایق (فاستون)

قطع‌کننده‌های سریع، که اغلب به آن Faston گفته می‌شود، از زبانه‌های نر کاملاً پوشیده شده و پریزهای ماده تشکیل شده‌اند. این ترمینال ها اتصال و قطع ارتباط سریع را بدون نیاز به ابزار تسهیل می کنند. عایق کامل تضمین می کند که وقتی زبانه نر به داخل ظرف ماده می لغزد، روکش های پلاستیکی روی هم یک مانع دی الکتریک پیوسته ایجاد می کنند. تکنسین ها برای رله ها، میکروسوئیچ ها، کنتاکتورها و منابع تغذیه مدولار به این کانکتورها تکیه می کنند. برنامه‌هایی که نیاز به تعمیر و نگهداری مکرر، تعویض قطعات، یا مونتاژ مدولار دارند، از قطع‌های سریع کاملاً عایق‌شده بسیار سود می‌برند، زیرا از پرسنل در برابر مدارهای زنده در طول فرآیندهای تعویض داغ محافظت می‌کنند. هنگام سیم‌کشی صفحه کنترل 24 ولت DC، نصاب‌ها از این قطع‌کننده‌ها برای پایان دادن به ورودی‌های سوئیچ محدود و خروجی‌های شیر برقی استفاده می‌کنند که امکان عیب‌یابی سریع را بدون قرار دادن پایانه‌های مجاور در معرض اتصال کوتاه فراهم می‌کند.

پایانه های پرچم کاملا عایق شده

پایانه های پرچم دارای طراحی زاویه راست 90 درجه هستند که در آن قطع سریع مادگی عمود بر محور سیم قرار می گیرد. ژاکت کامل عایق کل مجموعه زاویه راست را می پوشاند. مهندسان پایانه‌های پرچم را در محیط‌هایی با محدودیت فضا مشخص می‌کنند که در آن یک ترمینال مستقیم استاندارد، سیم را مجبور می‌کند تا به شدت در برابر دیوار محفظه خم شود. خمش های تند باعث ایجاد فشار مکانیکی روی رشته های مسی می شود که در نهایت منجر به خستگی فلز و شکستگی سیم می شود. پایانه های پرچم سیم را بلافاصله پس از اتصال به موازات سطح جفت هدایت می کنند. اینها را به طور گسترده در موتورهای لوازم خانگی، پانل های کنترل محکم و تابلو برق جمع و جور خودرو پیدا خواهید کرد. به عنوان مثال، هنگام سیم‌کشی خازن کمپرسور در یک واحد HVAC، فاصله بین پایانه‌های خازن و پانل دسترسی اغلب به پایانه‌های پرچم نیاز دارد تا از له شدن سیم‌ها هنگام ایمن شدن پانل جلوگیری شود.

پایانه های حلقه و بیل کاملا عایق شده

پایانه های حلقه از یک طرح حلقه بسته استفاده می کنند که اتصال ایمن را فراهم می کند و برای کاربردهای زمین و لرزش زیاد مناسب است. ترمینال‌های بیل از طراحی چنگال باز استفاده می‌کنند که امکان نصب سریع‌تر را فراهم می‌کند زیرا پیچ نصب فقط باید شل شود و نه برداشته شود. نسخه های کاملا عایق شده به محافظت از ناحیه چین و کاهش خطر تماس تصادفی یا اتصال کوتاه در پانل های کنترل، ماشین آلات و سیم کشی خودرو کمک می کند.

اتصالات لب به لب و اتصالات گلوله کاملاً عایق شده

اتصالات لب به لب و کانکتورهای گلوله معمولاً برای اتصالات سیم درون خطی استفاده می شود. اتصالات لب به لب به طور دائم دو سیم را از سر به انتها به هم متصل می کنند، در حالی که کانکتورهای گلوله از قطعات نر و ماده استفاده می کنند که در صورت نیاز می توان آنها را جدا کرد. نسخه های کاملاً عایق شده به محافظت از اتصال در برابر تماس تصادفی کمک می کند و به طور گسترده در مهار سیم، تعمیرات خودرو و سیم کشی کنترل صنعتی استفاده می شود.

پایانه های پین و گیرنده کاملاً عایق شده

پایانه های پین دارای یک پسوند فلزی سوزن مانند هستند که برای قرار دادن در سوکت های تخصصی یا بلوک های ترمینال به سبک فشرده سازی طراحی شده است. پایانه های گیرنده سوکت منطبق را فراهم می کنند. روکش کاملاً عایق شده از پایه پین ​​و کل ظرف محافظت می کند. این پایانه ها بر بلوک های ترمینال اروپایی با چگالی بالا و اتصالات رابط ویژه برد مدار چاپی (PCB) تسلط دارند. پین سفت و سخت از فرسوده شدن یا شکستن سیم رشته‌ای ظریف هنگام فشرده شدن توسط پیچ تنظیم در بلوک ترمینال جلوگیری می‌کند. عایق تضمین می کند که پین ​​های محکم بسته بندی شده با یکدیگر در جایی که وارد محفظه بلوک می شوند تماس نگیرند. در نصب‌های کنترل‌کننده منطقی قابل برنامه‌ریزی (PLC)، نصاب‌ها از پایانه‌های پین برای پایان دادن به سیم‌کشی ورودی/خروجی ریز استفاده می‌کنند و از اتصال تمیز و ایمن به پایانه‌های پیچی باریک ماژول‌های PLC اطمینان می‌دهند.

اندازه های ترمینال کاملاً عایق شده و کدهای رنگ AWG

ماتریس رنگ استاندارد صنعت

استانداردهای الکتریکی یک سیستم کدگذاری رنگی سختگیرانه را برای پایانه های عایق بندی شده بر اساس اندازه های سیم سنج آمریکایی (AWG) الزامی می کند. این ماتریس جهانی تضمین می‌کند که نصاب‌ها فوراً ترمینال صحیح سیم در دست را شناسایی می‌کنند و از خرابی‌های مکانیکی فاجعه‌بار جلوگیری می‌کنند. عدم تطابق گیج سیم با اندازه ترمینال منجر به اتصال شلی می شود که تحت کشش خارج می شود یا بشکه بیش از حد پر شده که به درستی چین نمی شود. تکنسین های میدانی باید این ماتریس رنگ را حفظ کنند تا سرعت و دقت مونتاژ را حفظ کنند.

ارزیابی تعداد رشته سیم در مقابل ظرفیت بشکه پایانه

مطابقت با کد رنگ AWG مهم است، اما ساخت سیم نیز باید در نظر گرفته شود. سیم هایی با اندازه AWG یکسان می توانند تعداد رشته های متفاوتی داشته باشند و ممکن است به اندازه های بشکه متفاوتی نیاز داشته باشند. سیم‌های انعطاف‌پذیر و با تعداد رشته زیاد به فضای کافی برای ورود به ترمینال بدون خم شدن یا پخش شدن رشته‌ها نیاز دارند. یک ورودی قیف صاف می تواند به هدایت سیم به داخل بشکه و بهبود کیفیت چین کمک کند. همیشه قبل از چین دادن بررسی کنید که لوله ترمینال هم برای گیج سیم و هم برای نوع سیم مناسب است.

پی وی سی در مقابل نایلون در مقابل عایق انقباض حرارتی

پی وی سی (پلی وینیل کلراید)

PVC یک ماده عایق مقرون به صرفه است که معمولاً برای تابلوهای کنترل داخلی و سیم کشی استاندارد برق استفاده می شود. در شرایط عملیاتی معمولی محافظت خوبی را ارائه می دهد و از کدگذاری رنگ ترمینال استاندارد پشتیبانی می کند. با این حال، PVC ممکن است در دماهای بسیار سرد شکننده شود و تحت تأثیر برخی مواد شیمیایی قرار گیرد. برای محیط‌های بیرون، دمای بالا یا محیط‌های در معرض مواد شیمیایی، نایلون یا سایر مواد عایق بادوام‌تر ممکن است مناسب‌تر باشند.

نایلون (پلی آمید)

عایق نایلونی نسبت به PVC استاندارد انعطاف پذیری، مقاومت در برابر دما و مقاومت در برابر روغن ها و مواد شیمیایی بهتر را ارائه می دهد. طراحی شفاف آن همچنین می تواند بررسی موقعیت سیم را قبل از چین دادن آسان تر کند. بسیاری از پایانه های نایلونی از چین خوردگی مضاعف پشتیبانی می کنند تا هم هادی و هم عایق سیم را محکم کنند و باعث کاهش فشار بهتر می شوند. این ویژگی ها ترمینال های نایلونی را برای خودروها، ماشین آلات سنگین و سایر محیط های با لرزش زیاد یا سخت مناسب می کند.

هیت شرینک با پوشش چسب

پایانه های انقباض حرارتی محافظت قوی در برابر رطوبت، نمک و مواد شیمیایی ایجاد می کنند. هنگامی که گرم می شود، عایق بیرونی در اطراف سیم جمع می شود در حالی که چسب داخلی یک اتصال مهر و موم ایجاد می کند و باعث کاهش فشار اضافی می شود. این باعث می‌شود پایانه‌های انقباض حرارتی برای کاربردهای دریایی، خودروهای فضای باز و دیگر کاربردها که سیم‌کشی به طور مرتب در معرض آب یا محیط‌های خشن قرار می‌گیرد، مناسب باشد.

نتیجه گیری

1. تمام ابزارهای مونتاژ فعلی در کف تولید را بررسی کنید تا سازگاری کامل با پروفیل های ترمینال عایق بندی شده را تضمین کنید و هر قالبی به سبک سوراخ کردن را بردارید.

2. برگه‌های مشخصات سازنده را برای تمام پایانه‌های ورودی برای تأیید محدودیت‌های حرارتی، رتبه‌بندی دی‌الکتریک و گواهی‌های UL/CSA درخواست کنید و بررسی کنید.

3. سطل‌های ذخیره‌سازی موجودی را با کدهای رنگی سختگیرانه AWG استاندارد کنید تا از نظر فیزیکی از عدم تطابق گیج‌های سیم و اندازه ترمینال توسط تکنسین‌ها در هنگام مونتاژ سریع جلوگیری شود.

4. برای تایید یکپارچگی مکانیکی قبل از شروع تولید انبوه، پروتکل‌های آزمایش کشش اجباری را برای اولین مقاله از هر مهار سیم جدید اجرا کنید.

سوالات متداول

س: تفاوت بین یک ترمینال کاملاً عایق شده و یک ترمینال نیمه عایق شده چیست؟

A: یک ترمینال کاملاً عایق بندی شده دارای یک پوشش پلاستیکی است که به طور کامل ناحیه جفت شدن فلز را می پوشاند و از هرگونه تماس تصادفی با فلز زنده پس از اتصال جلوگیری می کند. یک پایانه تا حدی عایق شده فقط لوله چین را می پوشاند و زبانه فلزی، حلقه یا پین را در معرض اتصال کوتاه احتمالی قرار می دهد.

س: ورودی قیف در ترمینال کاملاً عایق شده چیست؟

A: ورودی قیف یک مخروط داخلی در داخل آستین پلاستیکی ترمینال است. این به عنوان یک راهنما عمل می کند تا تمام رشته های سیم ریز را به آرامی در بشکه فلزی قیف کند. این از تا شدن رشته ها به عقب جلوگیری می کند، حداکثر رسانایی را تضمین می کند و از چین خوردگی ضعیف جلوگیری می کند.

س: آیا می توانم از یک ابزار سیم لخت استاندارد بر روی یک ترمینال کاملاً عایق استفاده کنم؟

پاسخ: خیر. سیم کش های بدون سیم از قالب های سوراخ کننده استفاده می کنند که برای سوراخ کردن فلز طراحی شده اند. استفاده از اینها بر روی یک ترمینال عایق شده، کت پلاستیکی را برش می دهد، عایق را از بین می برد، سیم برق را در معرض دید قرار می دهد و درجه ایمنی را از بین می برد. شما باید از یک قالب بیضی یا نامتقارن طراحی شده برای پایانه های عایق استفاده کنید.

س: چرا وقتی ترمینال را پر می کنم، عایق شکافته یا ترک می خورد؟

پاسخ: عایق به سه دلیل اصلی ترک می‌خورد: استفاده از ابزار چین‌خوردگی نادرست (مانند قالب سوراخ‌کننده)، پرکردن ترمینال در دمای انجماد (که باعث شکنندگی پی وی سی می‌شود)، یا تلاش برای وارد کردن یک گیج سیمی که خیلی بزرگ است به یک بشکه ترمینال کوچک‌تر.

س: چگونه بین پایانه های کاملاً عایق شده نایلون و PVC انتخاب کنم؟

پاسخ: پی وی سی را برای کاربردهای استاندارد و مقرون به صرفه داخلی که در آن دما ثابت می ماند، انتخاب کنید. نایلون را برای محیط‌های با لرزش بالا، قرار گرفتن در معرض مواد شیمیایی یا حلال‌ها یا کاربردهای هوای سرد انتخاب کنید، زیرا نایلون بسیار انعطاف‌پذیر است، در برابر ترک‌خوردگی مقاومت می‌کند و اغلب باعث کاهش فشار مکانیکی بهتری می‌شود.

س: آیا پایانه های استاندارد کاملاً عایق ضد آب هستند؟

A: خیر. پایانه های استاندارد PVC و نایلون کاملاً عایق شده از تماس تصادفی و گرد و غبار محافظت می کنند، اما آب را مسدود نمی کنند. برای اتصالات ضد آب، باید از ترمینال های هیت شرینک با روکش چسب داخلی استفاده کنید که اتصال را ذوب و آب بندی می کند.
