سوالات کانکتور برق و پاسخ های تخصصی

هر روز بدون اینکه متوجه شوید از کانکتورهای الکتریکی استفاده می کنید. آنها در داخل ماشین، شارژر تلفن و تجهیزات بیمارستان کار می کنند. یک کانکتور الکتریکی به مدارها متصل می شود و به جریان برق و داده ها بین قطعات اجازه می دهد. مانند پلی برای برق عمل می کند.

انتخاب کانکتور اشتباه می تواند باعث خرابی سیستم، خرابی پرهزینه و خطرات ایمنی شود. مهندسان هنگام انجام این انتخاب با انواع و استانداردهای زیادی روبرو هستند. شما به عملکرد قابل اعتماد در هر برنامه ای نیاز دارید.

این مقاله از مهندسین کانکتور با تجربه تهیه شده است. ما به سوالات رایج در مورد انواع، انتخاب، استانداردها و عیب‌یابی پاسخ می‌دهیم. شما توصیه های عملی و با پشتوانه متخصص را یاد خواهید گرفت که می توانید بلافاصله در پروژه های خود از آنها استفاده کنید. درک انتخاب کانکتور از طرح های شما محافظت می کند و قابلیت اطمینان کلی را بهبود می بخشد.

خوراکی های کلیدی

• برای جلوگیری از گرمای بیش از حد و خرابی، رتبه بندی کانکتورهایی را انتخاب کنید که با ولتاژ و جریان سیستم شما مطابقت دارند.

• از کانکتورهای IP67 یا IP68 در مناطق مرطوب یا گرد و غبار استفاده کنید تا از آب و آلودگی جلوگیری کنید.

• اتصال دهنده هایی را انتخاب کنید که دارای قفل های محکم و روکش طلا هستند برای مکان هایی که لرزش زیاد یا استفاده زیاد دارند.

• به دنبال گواهینامه های UL، IEC یا MIL-SPEC باشید تا مطمئن شوید که قطعه ایمن است و به خوبی کار می کند.

• می‌توانید مشکلات اتصال تصادفی را با رفع عواملی که باعث ایجاد آن‌ها می‌شوند، متوقف کنید، مانند استفاده از گریس مناسب برای جلوگیری از خوردگی ناخوشایند.

درک اصول اولیه: کانکتور الکتریکی چیست؟

به یک اتصال دهنده الکتریکی مانند یک پل فکر کنید که می توانید در هر زمان آن را جدا کنید. این دو مدار را به هم متصل می کند تا برق و داده ها بتوانند حرکت کنند، اما می توانید به راحتی آنها را برای تعمیر یا ارتقاء جدا کنید. بدون آن، تعویض یک قطعه شکسته به معنای لحیم کاری یا قطع سیم است که زمان می برد و خطراتی دارد. این قابلیت جداسازی ویژگی اصلی است که کانکتورهای الکتریکی را در الکترونیک امروزی بسیار مهم می کند.

کانکتور الکتریکی وسیله ای است که مدارهای الکتریکی را به هم متصل می کند . و دارای جنسیت است (پریز مرد و پریز مادگی). در محاسبات، بخشی از لایه فیزیکی در مدل OSI است.

آناتومی یک اتصال دهنده: دوشاخه ها، جک ها و مخاطبین

هر کانکتور یک دوشاخه و یک جک دارد. دوشاخه قسمت نر و جک قسمت مادگی است. هنگامی که آنها متصل می شوند، مخاطبین داخل لمس می شوند. کنتاکت ها قطعات فلزی هستند که جریان الکتریکی را حمل می کنند. مواد متداول عبارتند از مس، طلا، آلیاژهای نقره و فلزات گروه پلاتین. مس پر استفاده ترین هادی است زیرا هزینه کمی دارد و به خوبی کار می کند. طلا به خوبی در برابر خوردگی مقاومت می کند اما هزینه بیشتری دارد. آلیاژهای نقره جریان را به خوبی حمل می کنند اما می توانند کدر شوند. این مواد به اطمینان از جریان خوب جریان و مقاومت در برابر زنگ زدگی کمک می کنند. بدنه کانکتور همه چیز را کنار هم نگه می دارد و از نشت برق جلوگیری می کند. انواع کانکتورهای مختلف از اشکال و اندازه های متفاوتی برای تناسب با کارهای خاص استفاده می کنند. کانکتورهای الکتریکی یک پیوند قابل تفکیک ایجاد می کنند . کانکتورها در اشکال و اندازه های مختلفی وجود دارند. انواع مختلف کانکتورها کاربردهای متفاوتی دارند. برخی از کانکتورها برای بارهای سنگین و برخی دیگر برای انتقال سریع داده ها ساخته شده اند. بسیاری از کانکتورها دارای ویژگی قفل هستند تا از شل شدن آنها در اثر لرزش جلوگیری کند. همه کانکتورها باید یک لینک قابل اعتماد ارائه دهند.

پیوند قابل تفکیک مزایای بزرگی می دهد. شما می توانید یک کابل بد را بدون تغییر کل تجهیزات تعویض کنید. تست آسان تر است زیرا می توانید بدون ایجاد مزاحمت در لینک اصلی به نقاط تست برسید. همچنین می توانید با افزودن یا حذف قطعات به راحتی یک شبکه را تغییر دهید. این ویژگی ها زمان خرابی را کاهش داده و قابلیت اطمینان را افزایش می دهد. کانکتورهای خوب از آسیب آهسته ناشی از خاک، رطوبت و گرما جلوگیری می کنند. زانوهای زمینی یک نقطه زمین قابل مشاهده را ایجاد می کنند که نگهداری را ایمن تر می کند. نقاط تست خازنی به شما امکان می دهد ولتاژ را بدون دست زدن به هادی تشخیص دهید. این باعث می شود سیستم شما دوام بیشتری داشته باشد. بسیاری از طرح ها برای مصارف مختلف ساخته شده اند، بنابراین می توانید دوباره از آنها استفاده کنید.

رتبه بندی های الکتریکی کلیدی برای اتصال دهنده ها: ولتاژ، جریان و مقاومت

کانکتورهای الکتریکی دارای رتبه بندی هایی هستند که محدودیت های ایمن آنها را به شما می گوید. رتبه بندی ولتاژ نشان می دهد که عایق چقدر می تواند فشار الکتریکی را تحمل کند. این درجه بندی به مواد عایق و فضای بین کنتاکت ها بستگی دارد. عبور از این رتبه می تواند باعث جرقه و شکست شود. رتبه بندی فعلی حداکثر توانی را که کنتاکت ها می توانند بدون گرم شدن بیش از حد حمل کنند را نشان می دهد. این رتبه بندی با توجه به اندازه تماس و مواد و میزان گرما از خود محدود می شود. جریان بالاتر به تماس های بزرگتر یا مواد بهتر نیاز دارد. مقاومت کنتاکت به میزان کاهش سرعت جریان در نقطه ای که کنتاکت ها به هم می رسند است. تحت تأثیر نیروی تماس، مواد آبکاری و تمیزی سطح قرار می گیرد. مقاومت کم برای سیگنال های واضح و جریان خوب برق بسیار مهم است. حتی یک افزایش کوچک در مقاومت می تواند باعث از دست دادن سیگنال یا گرم شدن بیش از حد شود. استفاده از کانکتوری فراتر از امتیاز فعلی می تواند باعث گرم شدن بیش از حد شود که ممکن است عایق را ذوب کرده و آتش سوزی ایجاد کند.

هنگامی که اتصال دهنده ها را انتخاب می کنید، باید این رتبه بندی ها را با شغل خود مطابقت دهید. به عنوان مثال، یک کانکتور برای برق نیاز به درجه جریان بالایی دارد، در حالی که یک کانکتور برای داده به مقاومت تماس کم نیاز دارد تا سیگنال را شفاف نگه دارد. انواع مختلف کانکتور سطوح عملکرد متفاوتی را ارائه می دهند. کانکتورهای برق معمولاً کنتاکت های بزرگتری دارند. همیشه دیتاشیت را از نظر مشخصات ولتاژ، جریان و مقاومت بررسی کنید. این اطمینان حاصل می کند که پیوند شما در طول زمان قابل اعتماد باقی می ماند. دانستن این رتبه بندی ها به شما کمک می کند کانکتورهای الکتریکی مناسب را برای پروژه خود انتخاب کنید. این دانش باعث می شود کل سیستم شما بهتر کار کند. توجه به این رتبه‌بندی‌ها به شما کمک می‌کند از شکست جلوگیری کنید و کارها را برای مدت طولانی ادامه دهید.

راهنمای اتصالات الکتریکی بر اساس کاربرد

کانکتورهای الکتریکی در سه گروه اصلی قرار می گیرند. اینها سیم به سیم، سیم به برد و تخته به برد هستند. هر نوع مشکل سیم کشی متفاوتی را برطرف می کند. انتخاب شما بستگی به نحوه انتقال نیرو، سیگنال ها یا داده ها در سیستم شما دارد. دانستن این نوع اتصالات به شما کمک می کند از انتخاب های اشتباه جلوگیری کنید. خرابی کانکتور می تواند کل پروژه شما را متوقف کند.

اتصالات سیم به سیم و سیم به برد برای برق و سیگنال

کانکتورهای سیم به سیم دو کابل را به هم متصل می کنند. این کانکتورها یک اتصال پایدار بین سیم ها ایجاد می کنند . آنها را در ماشین ها، تلفن ها، تلویزیون ها و ماشین های کارخانه پیدا می کنید. کانکتورهای سیم به برد یک سیم را به برد مدار چاپی (PCB) متصل می کنند. آنها به شما اجازه می دهند یک PCB را به روش های انعطاف پذیر سیم کشی کنید. کاربردهای رایج در لوازم الکترونیکی خانگی، لوازم آشپزخانه و کارخانه ها است. کانکتور HRB&HRBCN کانکتورهای سیم به سیم را با اندازه های زمین از 3.0 میلی متر تا 10.0 میلی متر می فروشد. اینها برای نیازهای کم سیگنال و توان بالا کار می کنند. برای سیم به تخته، اندازه زمین از 0.8 میلی متر به 6.2 میلی متر می رسد . گام های کوچکتر، مانند 0.5 میلی متر، مناسب صفحه نمایش تلفن است. زمین های بزرگتر، مانند 5.08 میلی متر ، ترمینال های برق را کنترل می کنند. هنگامی که نیاز به ارسال برق دارید، سطح بزرگتر و مخاطبین قوی را انتخاب کنید. فقط برای سیگنال ها، گام کوچکتر به خوبی کار می کند. کانکتورهای USB و کانکتورهای RJ45 انواع رایج سیم به برد هستند. آنها کیفیت سیگنال را برای انتقال داده قابل اعتماد حفظ می کنند. انواع مختلف کانکتور برای کاربردهای مختلف هستند. اتصالات USB معمولی نیز در کارخانه ها برای ثبت داده ها نشان داده می شوند.

اتصال دهنده های تخصصی برای محیط های سخت: انواع ضد آب و صنعتی

برخی از کاربردها به اتصالاتی نیاز دارند که با آب، گرد و غبار و لرزش مقابله کنند. برای استفاده در فضای باز , شما به رتبه IP67 نیاز دارید . این درجه بندی از ورود گرد و غبار به داخل جلوگیری می کند و از فرو رفتن کوتاه در آب محافظت می کند. انواع ضد آب از قطعات لاستیکی مهر و موم شده و قفل استفاده می کنند. آنها از -55 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کنند. مقاومت تماس کمتر از 10 میلی اهم باقی می ماند. این کانکتورها برای ماشین های الکتریکی، چراغ های فضای باز و روبات های کارخانه ای مناسب هستند. کانکتورهای برد به برد نیز در صنایع سخت کار می کنند. صنایعی مانند اتومبیل، هواپیما، بیمارستان و تلفن به آنها متکی هستند. آنها داده های سریع و قدرت ثابت را مدیریت می کنند. تقاضای بیشتر خودروهای برقی، سرورهای هوش مصنوعی و 5G ایده‌های جدیدی را مطرح می‌کند. شما باید کانکتور مناسب را برای تنظیمات خود انتخاب کنید. یک رابط ضد آب در یک پانل خشک داخلی پول نقد را هدر می دهد. یک رابط استاندارد در یک مکان مرطوب در فضای باز به سرعت از کار می افتد. دانستن این نوع اتصال دهنده های خاص از پول شما محافظت می کند. سیستم شما به جریان داده قابل اعتماد و توان ثابت نیاز دارد.

نحوه انتخاب کانکتور مناسب برای برنامه های خود

انتخاب کانکتور مناسب برای پروژه به معنای متعادل کردن عوامل الکتریکی، مکانیکی و محیطی است . . شما نمی توانید فقط بر روی یک منطقه تمرکز کنید. اتصالی که در داخل خانه به خوبی کار می کند ممکن است به سرعت در خارج از منزل از کار بیفتد. یک کانکتور با درجه بندی الکتریکی عالی ممکن است تحت ارتعاش مداوم شل شود. انتخاب شما باید با هر شرایطی که سیستم شما با آن مواجه است مطابقت داشته باشد.

ارزیابی عوامل محیطی: رتبه بندی IP و محدوده دما

محیطی که کانکتور شما در آن کار می کند بسیاری از انتخاب های شما را تعیین می کند. آب، گرد و غبار، مواد شیمیایی و درجه حرارت شدید همگی بر عملکرد کانکتور تأثیر می گذارند. شما باید دقیقا بدانید که درخواست شما با چه شرایطی مواجه خواهد شد.

رتبه بندی IP به شما می گوید که یک کانکتور چقدر در برابر گرد و غبار و آب مقاومت می کند. رقم اول محافظت در برابر گرد و غبار را نشان می دهد. رقم دوم حفاظت از آب را نشان می دهد. استاندارد IP67 به معنای محافظت کامل از گرد و غبار و محافظت در برابر غوطه ور شدن موقت در آب تا عمق 1 متر به مدت 30 دقیقه است. رتبه IP68 فراتر رفته و امکان غوطه وری مداوم بیش از 1 متر را فراهم می کند. جدول زیر تفاوت های کلیدی را نشان می دهد.

به گوشی هوشمندی با رتبه IP67 فکر کنید . می تواند در یک افت کوتاه در یک گودال کم عمق زنده بماند. غوطه ور شدن طولانی مدت ممکن است مشکلاتی ایجاد کند. یک ساعت غواصی با درجه IP68 می تواند برای مدت طولانی بدون مشکل در زیر آب بماند. برنامه شما تعیین می کند که به کدام رتبه نیاز دارید.

محدوده دما نیز مهم است. کانکتورهای ضد آب HRB&HRBCN از -55 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کنند. این محدوده بیشتر کاربردهای خارجی و صنعتی را پوشش می دهد. اگر سیستم شما در نزدیکی موتورها یا کوره ها کار می کند، به کانکتورهایی نیاز دارید که درجه حرارت بالاتری دارند. همیشه قبل از خرید، دیتاشیت را برای محدوده دمای عملیاتی بررسی کنید.

ملاحظات مکانیکی: چرخه های جفت گیری، مکانیسم های قفل و مواد

عوامل مکانیکی بر مدت زمان دوام کانکتور شما و عملکرد قابل اطمینان آن تأثیر می گذارد. چرخه‌های جفت‌گیری، مکانیسم‌های قفل کردن و مواد همگی نقش‌های مهمی دارند.

چرخه جفت گیری به چند بار اشاره دارد که می توانید یک کانکتور را قبل از فرسوده شدن وصل و جدا کنید. انواع کانکتورهای مختلف رتبه بندی های متفاوتی دارند. کانکتورهای Sub-d و M-type تا 750 چرخه جفت گیری را انجام می دهند . کانکتورهای درجه نظامی مانند MIL-DTL-38999 Series III برای 1500 چرخه دوام دارند . برخی از کانکتورهای نظامی مینیاتوری به بیش از 2000 چرخه می رسند . کانکتورهای فشار کش می توانند بیش از 5000 چرخه را اداره کنند. برای کاربردهای با لرزش بالا، کانکتورهای هدف برای بیش از 1000 چرخه جفت‌گیری رتبه‌بندی شده‌اند که بر اساس روش‌های آزمایش IEC 60512 یا MIL-DTL تأیید شده‌اند.

مکانیسم های قفل مانع از قطع شدن تصادفی می شوند. چندین گزینه وجود دارد:

• کوپلینگ های رزوه ای برای ایمن سازی نیاز به چرخش های متعدد دارند. آنها ارتباطات قوی ایجاد می کنند اما برای تعامل زمان می برد.

• قفل های سرنیزه ای از حرکت یک چهارم چرخشی فشاری و چرخشی استفاده می کنند. آنها به سرعت به هم متصل می شوند و در برابر شل شدن در اثر لرزش مقاومت می کنند.

• قفل های ربع چرخشی نصب سریع و قفل قابل اطمینان را ارائه می دهند.

• پایانه‌های قفس فنری و فشاری نیروی ثابتی را در برابر هادی حفظ می‌کنند و به طور خودکار با تغییر شکل سیم و انبساط حرارتی تنظیم می‌شوند.

قفل های سرنیزه ای مزایای مشخصی نسبت به کوپلینگ های رزوه ای دارند. آنها اتصال و قطع اتصال سریع را فراهم می کنند ، که در عملیات حساس به زمان اهمیت دارد. آنها حتی در ارتعاش متوسط ​​در برابر جدا شدن تصادفی مقاومت می کنند. آنها به حداقل نیروی فیزیکی نیاز دارند و خستگی اپراتور را در طول استفاده مکرر کاهش می دهند. اتصال بازخورد لمسی ایمن را تأیید می کند.

مواد نیز بر انتخاب کانکتور تأثیر می گذارند. پوسته های برنجی با روکش نیکل، مقاومت در برابر سایش و تماس الکتریکی ثابت را ایجاد می کنند. آنها همچنین محافظ EMI را ارائه می دهند. مقاطع تماس بزرگتر به کاهش مقاومت و جلوگیری از ایجاد گرما در کاربردهای با جریان بالا کمک می کند. برای تحویل برق، کانکتورهایی با محفظه های محکم و پایانه های طراحی شده برای ظرفیت جریان بالاتر انتخاب کنید.

انتخاب رابط شما مستقیماً بر قابلیت اطمینان و عملکرد سیستم تأثیر می گذارد. یک کانکتور خوب انتخاب شده، انتقال سیگنال پایدار و انتقال داده قابل اعتماد را تضمین می کند. انتخاب نامناسب منجر به خرابی، هزینه های تعمیر و نگهداری و خطرات احتمالی ایمنی می شود. قبل از تصمیم گیری برای ارزیابی هر عاملی وقت بگذارید.

پیمایش استانداردهای صنعت و انطباق برای اتصالات

استانداردهایی برای محافظت از شما، تجهیزات و کاربران نهایی شما وجود دارد. آنها محدودیت های ایمنی، معیارهای عملکرد و روش های آزمایش را تعریف می کنند. هنگامی که کانکتورهایی را انتخاب می کنید که استانداردهای شناخته شده را رعایت می کنند، به قابلیت اطمینان و قابلیت همکاری آنها اطمینان پیدا می کنید. شما همچنین تجارت جهانی را ساده می کنید زیرا قطعات گواهی شده الزامات نظارتی را در بسیاری از بازارها برآورده می کنند. نادیده گرفتن استانداردها می تواند منجر به شکست محصول، مشکلات قانونی و آسیب دیدن شهرت شود.

استانداردهای رایج: UL، IEC، و MIL-SPEC توضیح داده شده است

استانداردهای UL از Underwriters Laboratories، یک شرکت علم ایمنی می‌آیند. این استانداردها بر خطرات آتش سوزی و الکتریکی تمرکز دارند. برای اتصالات الکتریکی، UL 1977 کانکتورهای اجزای مورد استفاده در برنامه های داده، سیگنال، کنترل و برق را پوشش می دهد. سایر استانداردهای مهم UL عبارتند از UL 486A-486B برای اتصالات سیم و UL 310 برای پایانه های اتصال سریع. جدول زیر استانداردهای رایج UL را نشان می دهد که ممکن است با آنها روبرو شوید.

استانداردهای IEC در خدمت بازارهای بین المللی است. سری IEC 60603-7 کانکتورهای مدولار 8 طرفه را تعریف می کند. قسمت فرعی 60603-7-5 کانکتورهای Cat6 را پوشش می دهد، در حالی که آدرس های 60603-7-7 کانکتورهای Cat6A را محافظت می کنند. این استانداردها عملکرد ثابت انتقال داده را در تولید کنندگان مختلف تضمین می کند.

استانداردهای MIL-SPEC برای کاربردهای نظامی و هوافضا اعمال می شود. خانواده MIL-DTL-38999 از نرخ انتقال چند گیگابیتی و فرمت های رسانه ای ترکیبی پشتیبانی می کند. سری III از رزوه های شروع سه گانه استفاده می کند که از قطع شدن تصادفی تحت ارتعاش جلوگیری می کند. این کانکتورها دماهای شدید از -65 درجه سانتیگراد تا +175 درجه سانتیگراد را تحمل می کنند.

رابط HRB&HRBCN دارای گواهینامه های UL، VDE، TUV و TS16949 است. این بدان معناست که محصولات ما الزامات جهانی ایمنی و عملکرد را برآورده می کنند. هنگامی که کانکتورهای تایید شده را انتخاب می کنید، خطر طراحی را کاهش می دهید و روند تأیید خود را سرعت می بخشید.

انطباق با محیط زیست: RoHS و REACH در ساخت اتصال دهنده

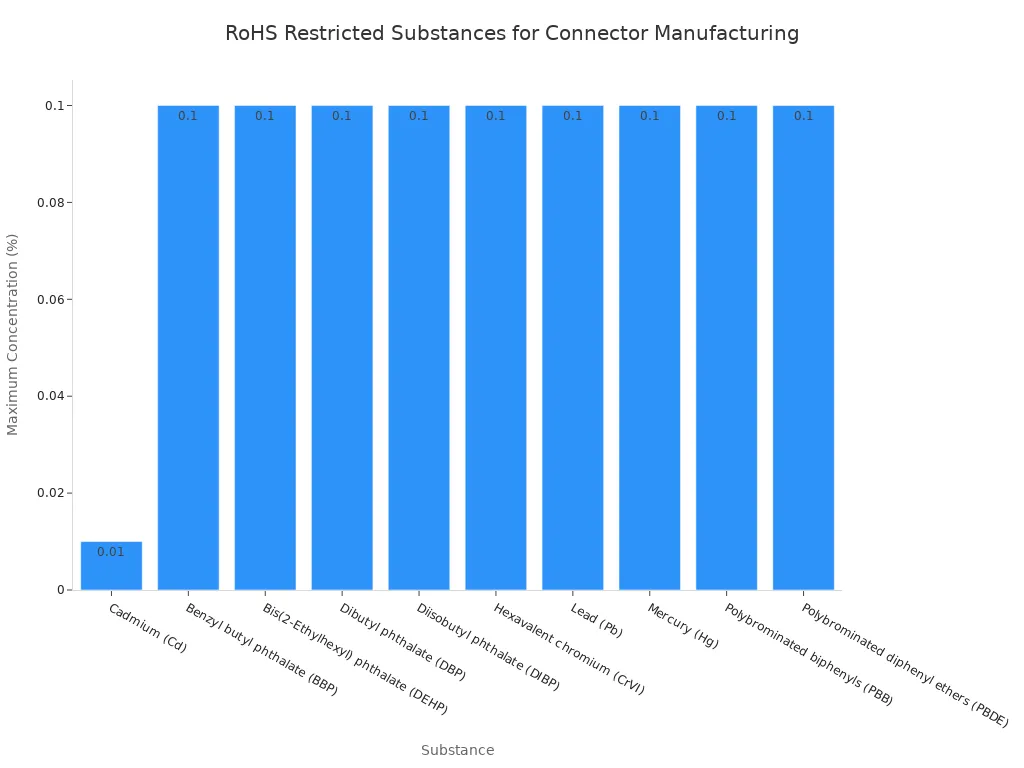

مقررات زیست محیطی نحوه ساخت کانکتورها را امروزه تولید کنندگان شکل می دهد. RoHS مواد خطرناک را در تجهیزات الکتریکی و الکترونیکی محدود می کند. این دستورالعمل سرب، جیوه، کادمیوم و سایر مواد را محدود می کند. کادمیوم با سخت ترین حد را دارد . 0.01 درصد وزنی سایر مواد محدود شده اجازه غلظت 0.1٪ را می دهند.

مقررات REACH شرکت‌ها را ملزم می‌کند که مواد شیمیایی را در آژانس مواد شیمیایی اروپا ثبت کنند . . شما باید اسنادی را حفظ کنید که انطباق را برای هر ماده ای در کانکتور خود ثابت کند. ECHA لیست مواد محدود شده خود را مرتباً به روز می کند، بنابراین سازندگان باید تغییرات را به طور مداوم نظارت کنند.

کانکتورهای ناسازگار می توانند باعث اختلال در زنجیره تامین و جریمه شوند. در فرانسه جریمه می تواند به 15000 یورو برسد . شما همچنین خطر ممنوعیت محصول و از دست دادن اعتماد مشتری را دارید. پوشش های سطحی باید با استانداردهای REACH و RoHS مطابقت داشته باشند. هنگامی که اتصال دهنده ها را از تولید کنندگان معتبر انتخاب می کنید، از زنجیره تامین و شهرت خود محافظت می کنید.

عیب یابی مشکلات و راه حل های رایج اتصال دهنده ها

حتی سیستم‌هایی که به خوبی طراحی شده‌اند نیز می‌توانند دارای خرابی اتصال دهنده باشند . شما باید بدانید که چه چیزی اشتباه می کند و چگونه آن را برطرف کنید. اکثر مشکلات به دو گروه تقسیم می شوند: آسیب های ناشی از محیط و سایش ناشی از استفاده. دانستن این انواع خرابی به شما کمک می کند تا از خرابی پرهزینه جلوگیری کنید.

مقابله با خوردگی، آلودگی و رطوبت

هنگامی که رطوبت و کثیفی مخلوط می شوند، خوردگی به تماس های فلزی حمله می کند. آب مسیرهایی را برای اکسیداسیون ایجاد می کند. خاک و مواد شیمیایی آسیب را بدتر می کند. شما باید از ارتباطات خود در برابر این خطرات محافظت کنید.

از جمله رایج ترین و تاثیرگذارترین مکانیسم های خرابی در خودروها می توان به خوردگی فرسایشی، ورود آب و تنش حرارتی اشاره کرد..

خوردگی فرتینگ نیاز به توجه ویژه دارد. این زمانی اتفاق می افتد که حرکات کوچک بین تماس ها باعث از بین رفتن پوشش محافظ شود. این فلز تازه را در معرض اکسیداسیون قرار می دهد. لایه اکسید ایجاد می شود و مقاومت تماس را افزایش می دهد. ممکن است این آسیب را نبینید، اما به مرور زمان عملکرد را ضعیف می کند.

بسیاری از مهندسان نگران آزمایش اسپری نمک هستند. حقیقت آنها را شگفت زده می کند.

مکانیسم اصلی شکست برای کنتاکت های قلع اندود، خوردگی فرستنده است , نه اسپری نمک. تست اسپری نمک هیچ ارتباطی با این مکانیسم خرابی ندارد. حتی اگر لایه اکسید پس از پاشش نمک سیاه شود، در عمل ترمینال منطبق می تواند به راحتی لایه اکسید را جدا کرده و با قلع خالص داخل تماس پیدا کند و یک اتصال قابل اعتماد ایجاد کند. تست های نمک پاشی فاقد ضریب شتاب هستند و گذراندن 48 ساعت نمک پاشی نشان دهنده طول عمر واقعی محصول نیست.

اتصالات ضد آب HRB&HRBCN از قطعات لاستیکی مهر و موم شده و قفل های بدنه به ترمینال استفاده می کنند. این ویژگی ها رطوبت و گرد و غبار را مسدود می کند. کنتاکت های قلع اندود در مقابل خوردگی مقاومت می کنند و در عین حال رسانایی خوبی دارند. برای مکان‌های خشن، کانکتورهایی با رتبه‌بندی IP67 انتخاب کنید. آنها از -55 درجه سانتیگراد تا +85 درجه سانتیگراد کار می کنند و مقاومت تماس را زیر 10 میلی اهم حفظ می کنند.

جلوگیری از اتصالات متناوب و سایش تماس

اتصالات متناوب تکنسین ها را ناامید می کند زیرا می آیند و می روند. شورلت سونیک 2012 این مشکل را به وضوح نشان داد. این خودرو به طور متناوب بدون میل لنگ، نور نامنظم و مشکلات انتقال داشت. تکان دادن کانکتور ECM مهار X1 برای مدت کوتاهی استارت موتور را بازیابی کرد. بازرسی یک گیره تضمین مثبت اتصال دهنده آسیب دیده و یک مهار غیر ایمن را نشان داد. تکنسین مشکوک بود که خراش ترمینال با حرکت مهار بدتر شده است. تمیز کردن ترمینال سبک، گریس کانکتور و محکم کردن مهار مشکل را برای همیشه برطرف کرد.

این مورد نشان می دهد که چگونه حرکت میکرو باعث اکسیداسیون و شکست های متناوب می شود. شما باید علت اصلی را برطرف کنید، نه فقط علائم را.

برای استفاده در چرخه بالا، لباس های تماسی اهمیت دارد. ضخامت روکش طلا مستقیماً بر تعداد چرخه های جفت گیری کانکتورهای شما تأثیر می گذارد.

شما باید ضخامت آبکاری را با فرکانس استفاده واقعی خود مطابقت دهید. کانکتوری که یک بار در حین مونتاژ با هم جفت می کنید، به طلای کمتری نسبت به کانکتوری که روزانه وصل و جدا می کنید نیاز دارد. آزمایش زودهنگام طرح از خرابی میدان جلوگیری می کند. کانکتورهای قابل اعتماد هزینه های تعمیر و نگهداری را کاهش داده و سیستم های شما را در حال اجرا نگه می دارند.

اکنون متوجه شده اید که کانکتورهای الکتریکی چگونه کار می کنند. شما انواع، رتبه‌بندی‌ها و استانداردهای مهم را می‌شناسید. این دانش مانع از شکست پروژه های شما می شود.

هنگام انتخاب کانکتورها، فراتر از قیمت نگاه کنید. یک قطعه ارزان قیمت که خراب می شود، بیشتر از یک قطعه خوب که دوام می آورد، هزینه دارد. به قابلیت اطمینان، طول عمر و هزینه کلی فکر کنید. انتخاب شما مستقیماً بر عملکرد و ایمنی سیستم تأثیر می گذارد.

همیشه قبل از خرید برگه های داده را بررسی کنید. اگر مطمئن نیستید، از سازندگان یا مهندسان کمک بخواهید. آنها می توانند به شما کمک کنند اتصالات را با برنامه های خاص خود مطابقت دهید.

این اصول را برای انتخاب خوب بیاموزید. شما در مورد برق، داده ها و کیفیت اتصال تصمیم خواهید گرفت. پروژه های شما بهتر اجرا می شوند و دوام بیشتری خواهند داشت. انتخاب خوب اتصال دهنده اکنون مشکلات گران قیمت را بعدا متوقف می کند.

سوالات متداول

در اینجا به سوالات رایج در مورد کانکتورهای الکتریکی پاسخ داده شده است . . این سوالات متداول انتخاب، رتبه بندی و نگهداری انواع مختلف کانکتورها را پوشش می دهد.

تفاوت بین کانکتورهای IP67 و IP68 چیست؟

کانکتورهای IP67 می توانند فرورفتگی های کوتاه در آب تا عمق 1 متر را تحمل کنند. کانکتورهای IP68 می توانند بیش از 1 متر زیر آب بمانند. هر دو نوع گرد و غبار را کاملاً حفظ می کنند. کانکتورهای مناسب را بر اساس میزان آبی که با آنها روبرو خواهند شد انتخاب کنید.

چگونه کانکتورها را برای برنامه های پرقدرت انتخاب کنم؟

برای نیازهای برق، کانکتورهایی با اندازه های زمین بزرگتر و کنتاکت های قوی انتخاب کنید. رتبه بندی فعلی را در دیتاشیت بررسی کنید. کانکتورهای HRB&HRBCN از انتقال نیرو با گام های 6.35 میلی متر تا 10.0 میلی متر پشتیبانی می کنند.

چه استانداردهای رایجی برای اتصالات الکتریکی اعمال می شود؟

استانداردهای رایج عبارتند از UL 1977 برای کانکتورهای کامپوننت و IEC 60603-7 برای اتصالات مدولار. این استانداردهای کانکتور ایمنی، عملکرد و قابلیت اطمینان را در تولید کنندگان مختلف تضمین می کند.

چگونه از خوردگی در کانکتورها جلوگیری کنم؟

کانکتورهایی را با محفظه های مهر و موم شده و کنتاکت های قلع اندود انتخاب کنید. از کانکتورهای دارای استاندارد IP67 برای محیط های مرطوب استفاده کنید. برای محافظت از کنتاکت ها، گریس رابط را اعمال کنید. بازرسی منظم به سایش زود هنگام کمک می کند.

کانکتورهای USB چیست و چه زمانی باید از آنها استفاده کنم؟

کانکتورهای USB کانکتورهای سیم به برد معمولی برای انتقال داده و تحویل برق هستند. آنها در الکترونیک، تجهیزات صنعتی و ثبت اطلاعات کار می کنند. آنها اتصالات قابل اعتمادی را برای سیگنال و قدرت فراهم می کنند.
