سوالات متداول عمومی

Q1: محدوده گام و پین کانکتور IDC سری M7060 چقدر است؟

پاسخ: این کانکتور IDC 3.96 میلی متری است که از 2 تا 24 پین برای انتخاب پشتیبانی می کند.

Q2: چه سیم سنج هایی با این کانکتور سازگار است؟

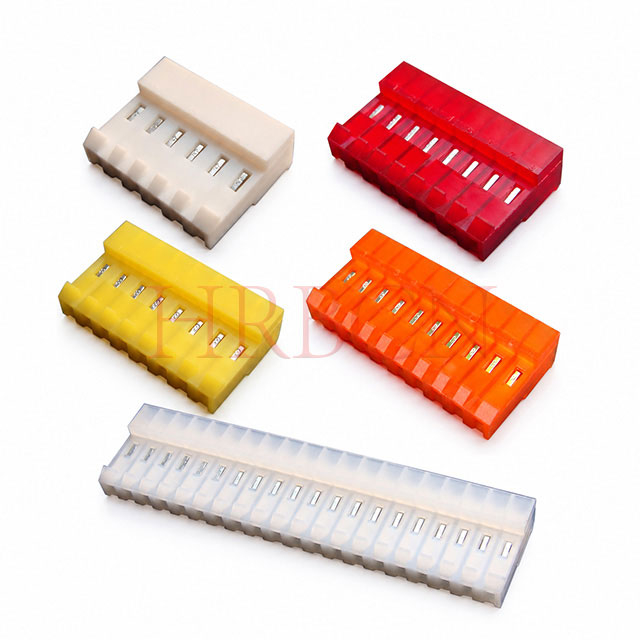

پاسخ: برای سیم‌های AWG18، AWG20، AWG22 و AWG24 مطابق با کدهای رنگی مختلف بدنه است.

Q3: رتبه های الکتریکی و دمای کار چیست؟

A: جریان نامی: 5A AC/DC. ولتاژ نامی: 600 ولت AC/DC؛ دمای کارکرد: -25 تا +85 درجه سانتیگراد.

Q4: مواد و درجه مقاوم در برابر شعله چیست؟

A: مسکن: نایلون66، UL94V-2؛ پایانه: برنز فسفر با آبکاری قلع یا آبکاری طلا.

Q5: عملکرد زبانه های پلاریزه و رمپ قفل چیست؟

A: زبانه های پلاریزه از درج معکوس جلوگیری می کند. سطح شیب دار قفل، جفت شدن محکم را تضمین می کند و از اتصال شل جلوگیری می کند.

Q6: آیا این یک رابط مستقیم است؟ جهت گیری چیست؟

پاسخ: بله، این یک کانکتور IDC انتهای بسته 90 درجه برای جفت گیری غیر مستقیم است.

Q7: آیا می توانید تعداد پین ها یا رنگ های سفارشی را ارائه دهید؟

پاسخ: پین های استاندارد از 2 تا 24 متغیر است و چندین رنگ استاندارد موجود است. برای سفارشی سازی غیر استاندارد با ما تماس بگیرید.

سوالات متداول فنی

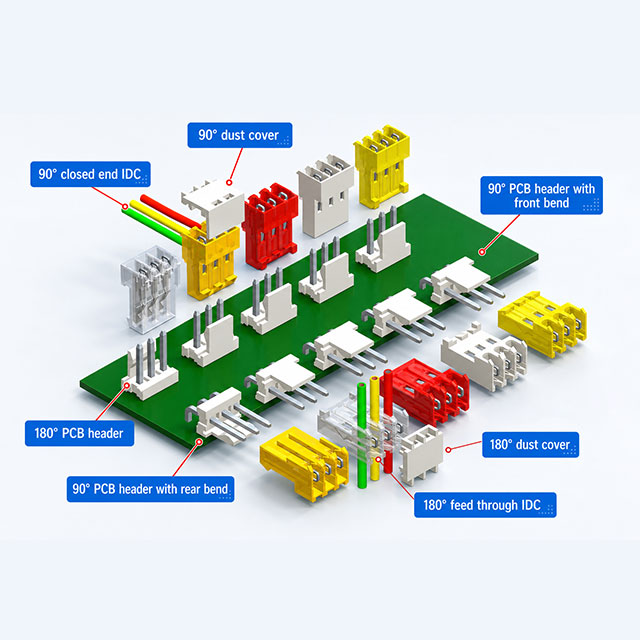

Q1: چرا کانکتورهای IDC دارای دو نسخه ساختاری پایان بسته و ورودی هستند؟

پاسخ: این دو طرح برای نیازهای طرح سیم‌کشی کاملاً متفاوت، حالت‌های مسیریابی سیم و الزامات مدار زنجیره‌ای طراحی شده‌اند:

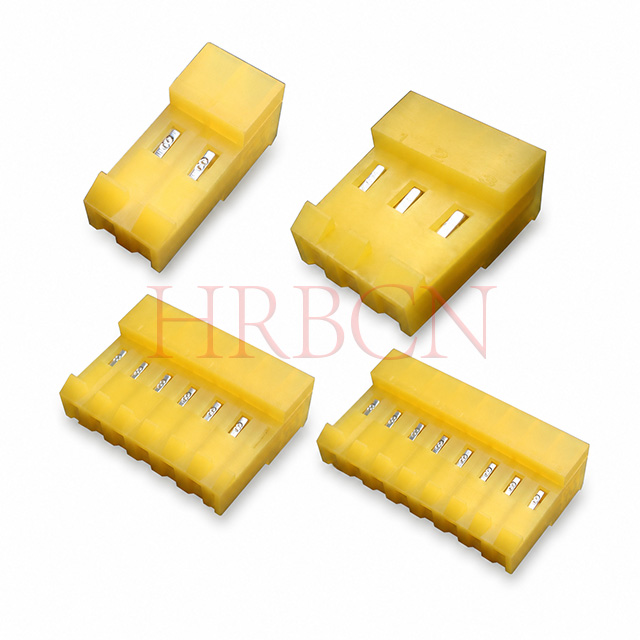

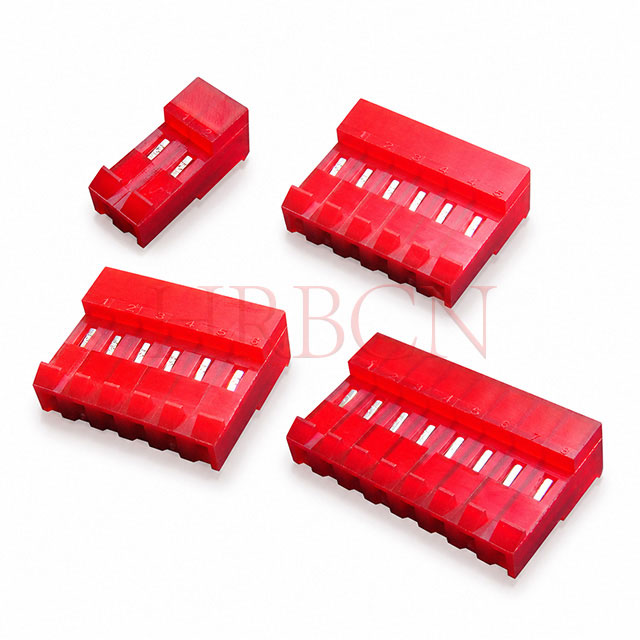

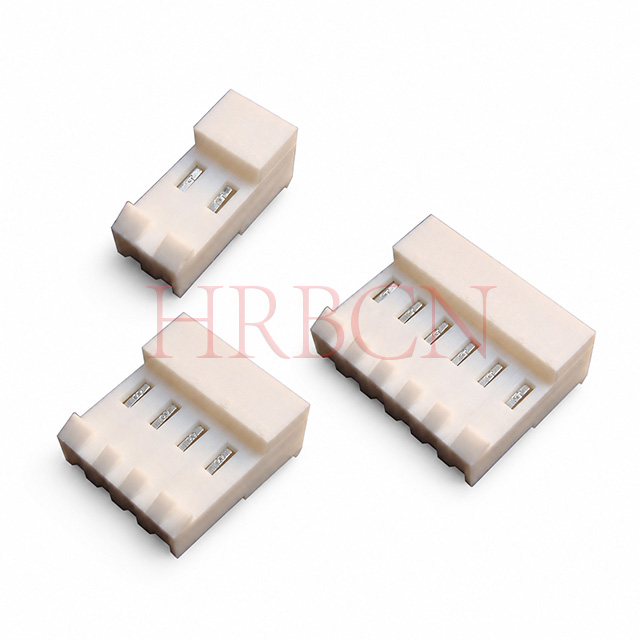

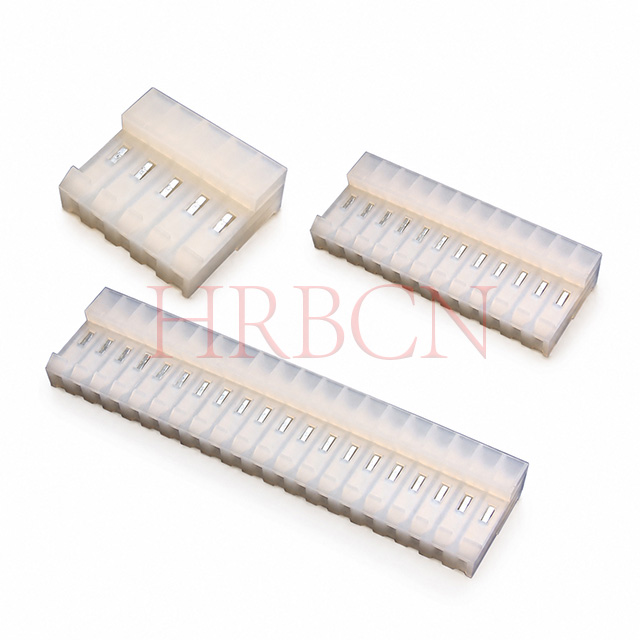

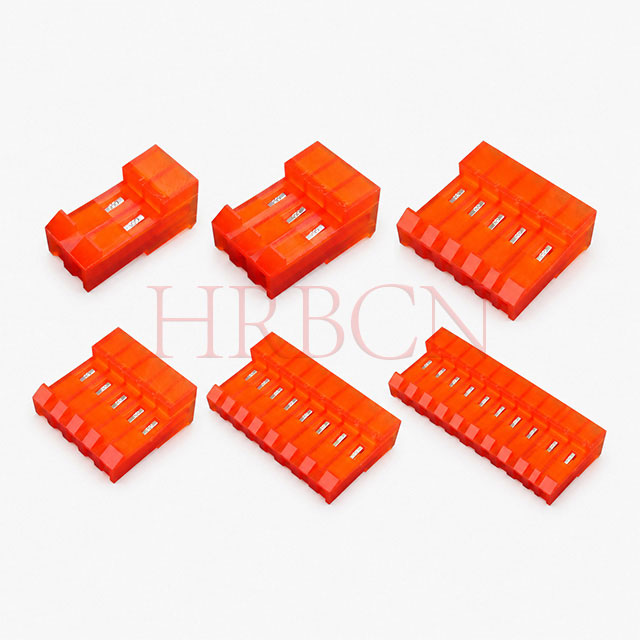

IDC بسته (90 درجه بسته سری M7060R)

یک انتهای محفظه کاملاً بدون کانال سیمی مهر و موم شده است. سیم ها را فقط می توان در انتهای کابل خاتمه داد و ثابت کرد. سیم نمی تواند از کل محفظه اتصال عبور کند. برای سیم کشی ترمینال مستقل سیم به برد یک PCB طراحی شده است.

خوراک از طریق IDC (فید 180 درجه تا سری M7060)

از طریق کانال باز اجرا می شود از طریق کل مسکن. سیم‌ها می‌توانند از یک طرف به طرف دیگر نفوذ کنند و سیم را از بدنه اتصال حمایت کنند. این اتصال سری زنجیره‌ای را بین چندین PCB امکان‌پذیر می‌سازد، و انتقال قدرت/سیگنال را تخته به تخته می‌دهد.

Q2: تفاوت های کاربردی عملی بین کانکتورهای IDC پایان بسته و تغذیه از طریق چیست؟

IDC بسته (M7060R 90° )

⒈ویژگی های اصلی

• محفظه عقب کاملاً محصور، سیم فقط در انتهای ترمینال متصل می شود، مقاومت در برابر فشار و گرد و غبار بهتر.

• خروجی کابل با زاویه راست باعث صرفه جویی در فضای داخلی PCB عمودی، طرح سیم کشی منظم در داخل محفظه های باریک تجهیزات می شود.

• عدم آویزان سیم در سمت عقب، از خطر اتصال کوتاه ناشی از سیم‌های شل در معرض جلوگیری می‌کند.

⒉کاربردهای معمولی

• PCB کنترل مستقل بدون سیم کشی آبشاری: لوازم خانگی، ماژول های درایو کوچک، تخته های تک لامپ LED، ابزار تست قابل حمل، پانل های کنترل پزشکی با سیم کشی مستقل.

• محیط مناسب:  فضای داخلی دستگاه باریک است، کابل پس از اتصال PCB به چرخش افقی 90 درجه نیاز دارد. هر PCB فقط سیم های ورودی را بدون خروجی به برد مدار دیگر دریافت می کند.

ورودی IDC (M7060 180 درجه مستقیم تغذیه از طریق)

⒈ویژگی های اصلی

• یک سیم از کانکتور عبور می کند تا آبشار 'ورودی-خروجی' را پیدا کند.

• از سیم کشی زنجیره ای دیزی پشتیبانی می کند، یک گروه از سیم ها به طور متوالی چندین PCB را به هم متصل می کند، مقدار مهار و هزینه مونتاژ را کاهش می دهد.

• خروجی کابل مستقیم 180 درجه، سیم ها پس از جفت شدن با هدر PCB مستقیماً جلو می روند.

⒉کاربردهای معمولی

• تجهیزات سری چند برد: سیستم های کنترل HVAC، کابینت های کنترل صنعتی چند لایه، ماژول های رشته نور LED چند گروهی، پانل های کنترل هشدار امنیتی، تجهیزات توزیع برق که نیاز به منبع تغذیه آبشاری بین چند برد دارند.

• محیط مناسب:  چندین PCB نیاز به برق یا حلقه سیگنال مشترک دارند. سیم کشی باید از یک کانکتور عبور کند تا برد مدار بعدی را وصل کند، که به چیدمان مهار ساده نیاز دارد.

  ---

Q3: چگونه بین کانکتورهای IDC بسته و فید از طریق پروژه خود انتخاب کنید؟

با توجه به 4 بعد طراحی اصلی قضاوت کنید:

⒈تقاضای سیم کشی آبشاری PCB

فقط یک PCB منفرد، هیچ سیمی نیازی به اتصال به برد دیگر ندارد → IDC بسته را انتخاب کنید

چندین PCB به انتقال توان/سیگنال سری زنجیره‌ای دیزی نیاز دارند ← انتخاب خوراک از طریق IDC

⒉فضای داخلی و زاویه مسیریابی سیم

ارتفاع عمودی محدود بالای PCB، سیم‌ها به خروجی جانبی افقی نیاز دارند (90 درجه چرخش) ← نسخه با زاویه راست بسته

فضای مستقیم کافی پشت PCB، سیم‌ها مستقیماً در امتداد صفحه برد به جلو حرکت می‌کنند → نسخه مستقیم تغذیه

⒊نظافت سیم کشی و محافظت در برابر گرد و غبار

محفظه مهر و موم شده برای جلوگیری از گرد و غبار مورد نیاز است، از دم سیم‌های در معرض دید که باعث اتصال کوتاه می‌شود اجتناب کنید → IDC انتهای بسته

دسته ساده را در اولویت قرار دهید، مقدار کل سیم را برای آبشار چند تخته کاهش دهید → تغذیه از طریق IDC

⒋ سهولت تعمیر و نگهداری و تعویض پس از فروش

هر سیم‌کشی PCB مستقل است، به راحتی می‌توان آن را بدون تأثیر بر مدارهای دیگر تعویض کرد → IDC بسته

⒌ورودی برق یکپارچه در اولین برد، تمام بردهای بعدی را از طریق زنجیره تغذیه → تغذیه از طریق IDC تغذیه کنید

Q4: آیا IDC هدرهای PCB سازگار با پایانه بسته و فید-از طریق به اشتراک گذاشته می شود؟

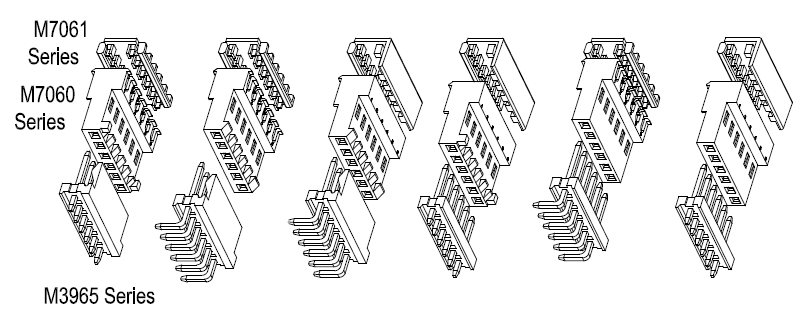

ج: بله. کانکتورهای M7060 feed-through و M7060R IDC پایان بسته با تعداد گام/پین یکسان با هدرهای PCB پوشیده شده سری M3965 مشابه هستند. فقط کانال سیم عقب و زاویه خروجی کابل متفاوت است. زمین، طرح پین و ابعاد جفت گیری کاملاً سازگار هستند.

Q5: آیا می‌توان IDC را به‌عنوان سیم‌کشی پایانه بسته استفاده کرد؟

پاسخ: از نظر فنی امکان پذیر است اما توصیه نمی شود. کانال باز دم های سیم در پشت کانکتور را در معرض دید قرار می دهد و باعث افزایش خطر تجمع گرد و غبار و خروج لرزش می شود. محفظه کاملاً مهر و موم شده در انتهای بسته، حفاظت مکانیکی بهتری را برای سناریوهای سیم کشی ترمینال فراهم می کند.

Q6: آیا IDC پایان بسته می تواند اتصال زنجیره ای چند تخته ای را محقق کند؟

پاسخ: خیر. انتهای عقب کاملاً بدون کانال سیم مسدود شده است. اگر نیاز به اتصال چندین PCB دارید، باید سیم های ورودی جداگانه برای هر برد ترتیب دهید، که هزینه هارنس و حجم کار مونتاژ را افزایش می دهد.
