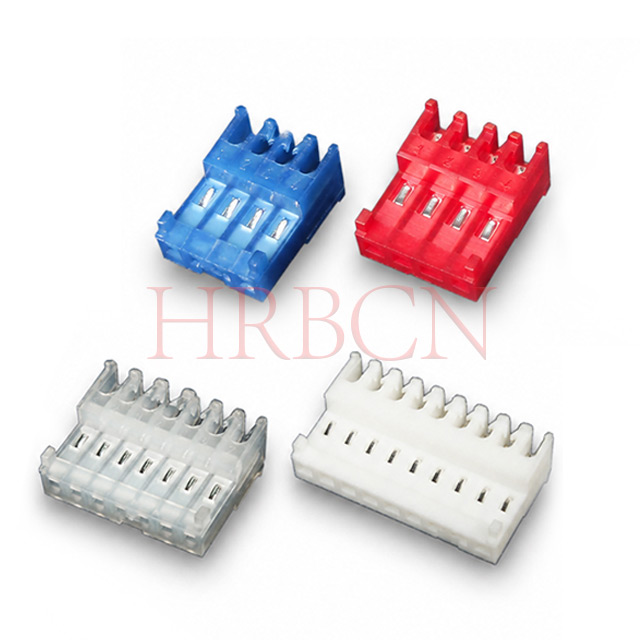

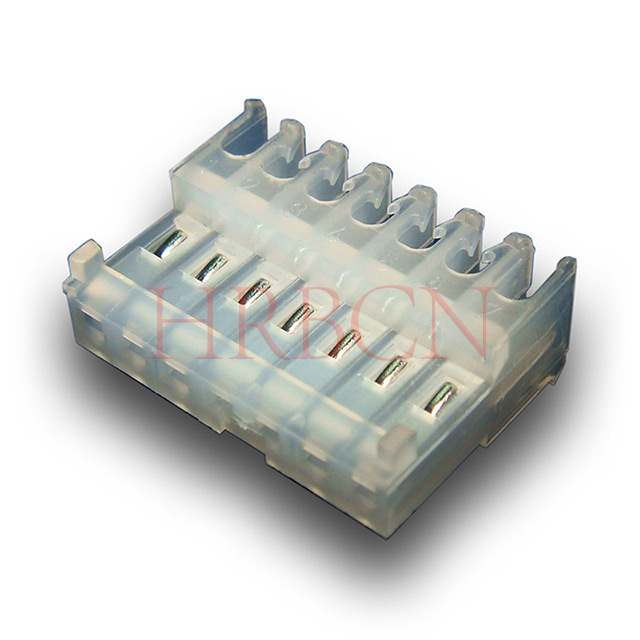

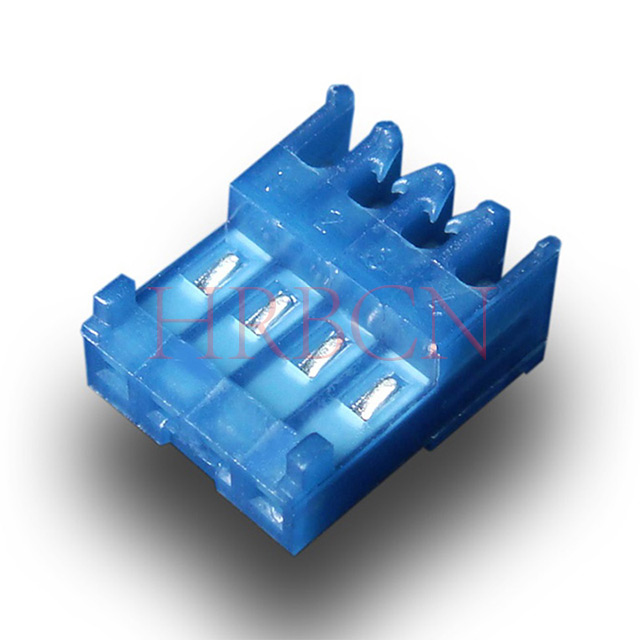

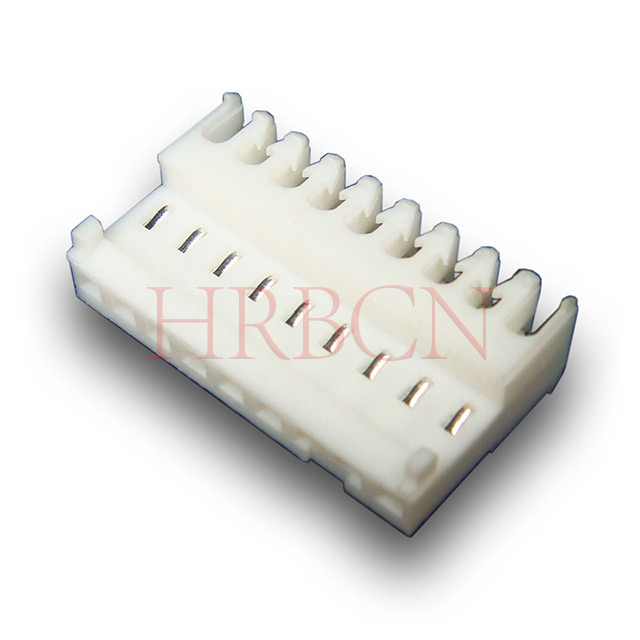

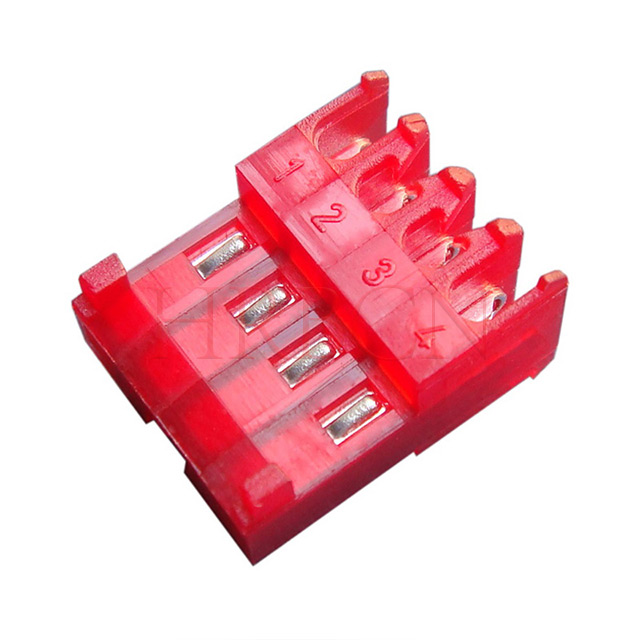

تغذیه IDC با اتصال زبانه های قطبی M2050-NCR (180 درجه)

کانکتور IDC با جریان 180 درجه سری HRB M2050 دارای زبانه های ضد ایراد پلاریزه، گام استاندارد 2.54 میلی متر، 2P~24P در دسترس است. اتصال جابجایی عایق IDC بدون لحیم کاری که از سیم‌های AWG22~26 پشتیبانی می‌کند، محفظه نایلونی مقاوم در برابر شعله UL94V-2، که به طور گسترده برای سیم‌کشی زنجیره‌ای دیزی در لوازم خانگی و تجهیزات صنعتی استفاده می‌شود.
  • کاملاً مطابق با RoHS و REACH
  • دارای گواهینامه UL&cUL
  • UL 94V-2 مسکن مقاوم در برابر شعله
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M2050-NCR (180 درجه)

  • HRB

  • 8536909000

2.54 Pitch IDC Feed از طریق IDC با زبانه های قطبی

تعریف HRB P/N

M2050-NCR (180 درجه)

    ①      ② ③④   ⑤

①M2050: سری HRB

② N: تعداد پین ها: 2-24

③ C: رنگ مسکن، توضیح نمودار زیر را ببینید

④R: با زبانه های پلاریزه

⑤ 180 درجه : تغذیه از طریق

C رنگ مسکن اندازه سیم
R Red AWG22
W سفید AWG24
N طبیعی AWG24
B مشکی AWG24
b آبی AWG26
G سبز AWG26

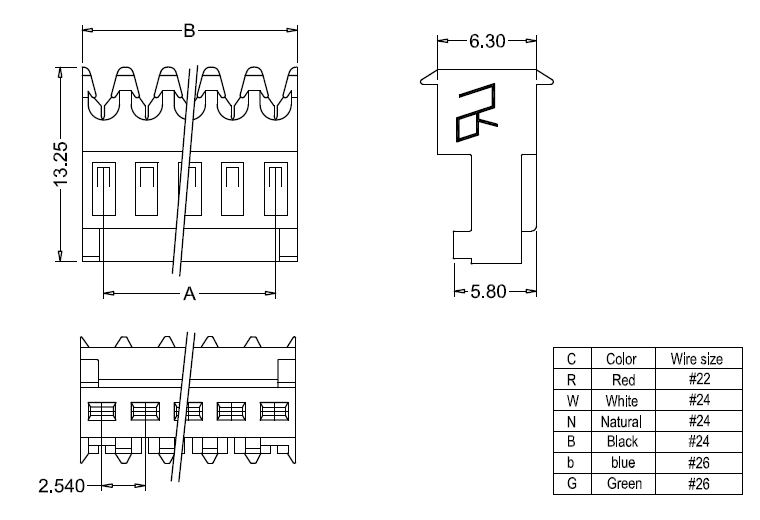

ابعاد M2050-NCR (180 درجه).

ابعاد IDC M2050-NCR (180 درجه).

قسمت  شماره
Dimensions قسمت  شماره
Dimensions
UL94V-2 مدارها کم نور:  A کم نور:  B UL94V-2 مدارها کم نور:  A کم نور:  B
M2050-2-CR (180 درجه) 2 2.54 5.08 M2050-10-CR (180 درجه) 10 22.86 25.40
M2050-3-CR (180 درجه) 3 5.08 7.62 M2050-11-CR (180°) 11 25.40 27.94
M2050-4-CR (180 درجه) 4 7.62 10.16 M2050-12-CR (180 درجه) 12 27.94 30.48
M2050-5-CR (180 درجه) 5 10.16 12.70 M2050-13-CR (180 درجه) 13 30.48 33.02
M2050-6-CR (180°) 6 12.70 15.24 M2050-14-CR (180 درجه) 14 33.02 35.56
M2050-7-CR (180°) 7 15.24 17.78 M2050-15-CR (180 درجه) 15 35.56 38.10
M2050-8-CR (180 درجه) 8 17.78 20.32 M2050-16-CR (180 درجه) 16 38.10 40.64
M2050-9-CR (180 درجه) 9 20.32 22.86 M2050-17-CR (180 درجه) 17 40.64 43.18


ویژگی های کلیدی


  • زبانه های پلاریزه با اعمال یک جهت کانکتور خاص به جلوگیری از جفت گیری نادرست کمک می کند.

  • خاتمه IDC امکان مونتاژ سریع و بدون لحیم کاری را فراهم می کند.

  • تراز مثبت قابلیت اطمینان اتصال را بهبود می بخشد.

  • خطر عدم تطابق در هنگام نصب را کاهش می دهد.

  • سازگار با سیستم های کانکتور IDC استاندارد 2.54.

  • محفظه مقاوم، نگه‌داری کابل را تضمین می‌کند.

  • محفظه مقاوم در برابر شعله UL94V-2، مطابق با RoHS

نمودار جفت گیری

  • طراحی شده برای جفت شدن با پوشش های محفظه سری M2052  ، به طور موثری از آسیب رساندن گرد و غبار، رطوبت و زباله های خارجی به پایانه های تماس در معرض جلوگیری می کند.

  • M2050-NC (180 درجه) : جفت گیری غیر مستقیم PCB; با هدرهای PCB سری M2545 و M2545R برای دستیابی به اتصال سیم به برد قابل اعتماد استفاده می کند.~!phoenix_varIMG69!~

جفت گیری 2.54 IDC



سوالات متداول مهندسی


Q1: چه اندازه سیم توسط کانکتورهای 2.54 IDC پشتیبانی می شود؟

A: معمولاً بسته به شماره قطعه خاص، 22-26 AWG را پشتیبانی می کند.

Q2: آیا لحیم کاری برای خاتمه لازم است؟

پاسخ: خیر. فناوری IDC فرآیند خاتمه سیم بدون لحیم کاری را فراهم می کند.

Q3: عملکرد طراحی ورودی چیست؟

پاسخ: به سیگنال‌ها اجازه می‌دهد تا از طریق کانکتور برای کاربردهای سیم‌کشی زنجیره‌ای یا خطی عبور کنند.

Q4: کاربرد 2.54 IDC Feed Through با زبانه های پلاریزه چه پیامدهای طراحی دارد؟
A:  زبانه های پلاریزه با اعمال یک جهت کانکتور خاص به جلوگیری از جفت شدن نادرست کمک می کند. هنگام طراحی سیستم، اطمینان حاصل کنید که از کانکتورهای جفت پلاریزه سازگار استفاده می شود و فاصله کافی برای ویژگی های زبانه در نظر گرفته شده است. این می تواند به طور قابل توجهی خطاهای مونتاژ را کاهش دهد و قابلیت اطمینان در سرویس را بهبود بخشد.

Q5: آیا ابزار خاصی برای مونتاژ مورد نیاز است؟

الف: ابزارهای دستی یا ابزار پایان نیمکت برای درج ثابت سیم توصیه می شود.

Q6: این کانکتورها معمولاً در چه کاربردهایی استفاده می شوند؟

A: کنترل های صنعتی، لوازم خانگی، ابزار دقیق و سیستم های الکترونیکی ولتاژ پایین.



سوالات متداول تدارکات


Q1: مزایای اصلی کانکتورهای IDC در مقایسه با راه حل های چین دار چیست؟
A: مونتاژ سریعتر، قطعات کمتر و کاهش هزینه های نیروی کار.

Q2: آیا نسخه های ورودی و پلاریزه در تعداد مدارهای چندگانه موجود هستند؟

ج: بله. موقعیت‌ها و پیکربندی‌های مختلفی برای برآوردن نیازهای طراحی مختلف در دسترس هستند.

Q3: آیا این کانکتورها می توانند به کاهش زمان مونتاژ کمک کنند؟

ج: بله. خاتمه IDC خاتمه انبوه سریع را بدون قطع سیم امکان پذیر می کند.

Q4: آیا نسخه های پلاریزه شده با کانکتورهای استاندارد 2.54 IDC قابل تعویض هستند؟

A: آنها برای سازگاری با سیستم 2.54 IDC طراحی شده اند و در عین حال محافظت از جفت گیری را اضافه می کنند.

Q5: هنگام انتخاب کانکتور چه عواملی باید در نظر گرفته شود؟

A: تعداد مدار، گیج سیم، الزامات پلاریزاسیون و محیط کاربردی.

Q6: آیا این کانکتورها برای تولید با حجم بالا مناسب هستند؟

ج: بله. فرآیند خاتمه ساده آنها از تولید کارآمد در مقیاس بزرگ پشتیبانی می کند.


رتبه بندی فعلی
3A AC DC
رتبه بندی ولتاژ
250 ولت AC DC
دمای عملیاتی
-25 ºC تا +85ºC
تماس با مقاومت
حداکثر 10mΩ
مقاومت عایق
5000MΩ دقیقه
ولتاژ مقاوم
750 ولت AC در دقیقه
مواد
بدنه: نایلون UL94V-2
ترمینال: برنجی
پایان ترمینال
قلع اندود
روکش طلا
جهت گیری
180 درجه
اندازه سیم
AWG22
AWG24
AWG26

1. لوازم خانگی


کاربردها: اتصالات داخلی بر روی بردهای کنترل، سیم کشی سنسور، اتصالات سیگنال/برق بین ماژول.

مزایا:

تولید با حجم بالا → اتصالات IDC هزینه های مونتاژ را کاهش می دهد.

طراحی مدولار → امکان تعویض سریع PCB را فراهم می کند.

برنامه های کم جریان ← با رتبه بندی MTA 100 (معمولاً 3-5A) مطابقت دارد.


2. اتوماسیون صنعتی / کنترل


کاربردها: PLC ها، درایوها، حسگرها، ماژول های ربات.

خصوصیات:

الزامات قابلیت اطمینان بالا

تعمیر و نگهداری ماژولار و آسان.

چگالی پین بالا → زبانه های پلاریزه از درج اشتباه جلوگیری می کند.


3. الکترونیک خودرو (سیگنال های جریان کم)


کاربردها: داشبورد، سنسور، ماژول های کنترل.

خصوصیات:

قابلیت اطمینان بالا و اتصال ضد خطا → زبانه های پلاریزه مفید هستند.


4. ارتباطات / تجهیزات شبکه


برنامه های کاربردی: ایستگاه های پایه، روترها، سرورها (اتصال سیگنال داخلی).

ویژگی ها: کمیت متوسط، قابلیت اطمینان مهم و ضد خطا.
