M2050-NC (180 درجه)
HRB
8536909000
M2050-NC (180 درجه)
① ② ③④ ⑤
①M2050: سری HRB
②N: تعداد پین ها: 2-24

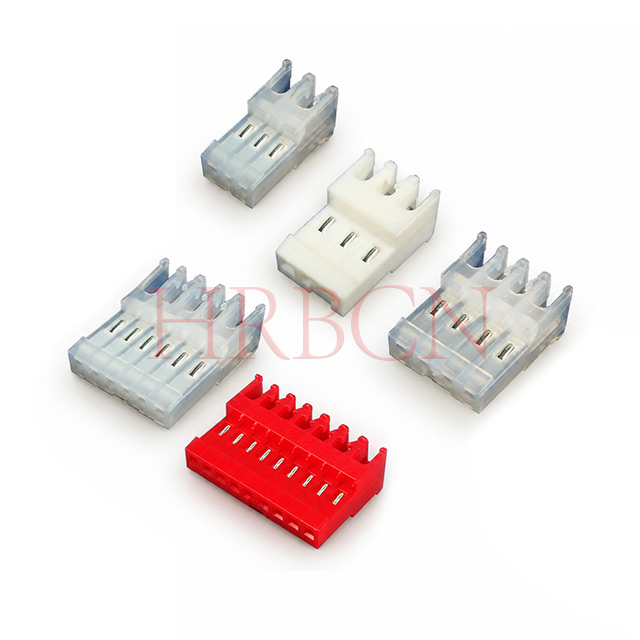

③ C: رنگ مسکن، توضیح نمودار زیر را ببینید

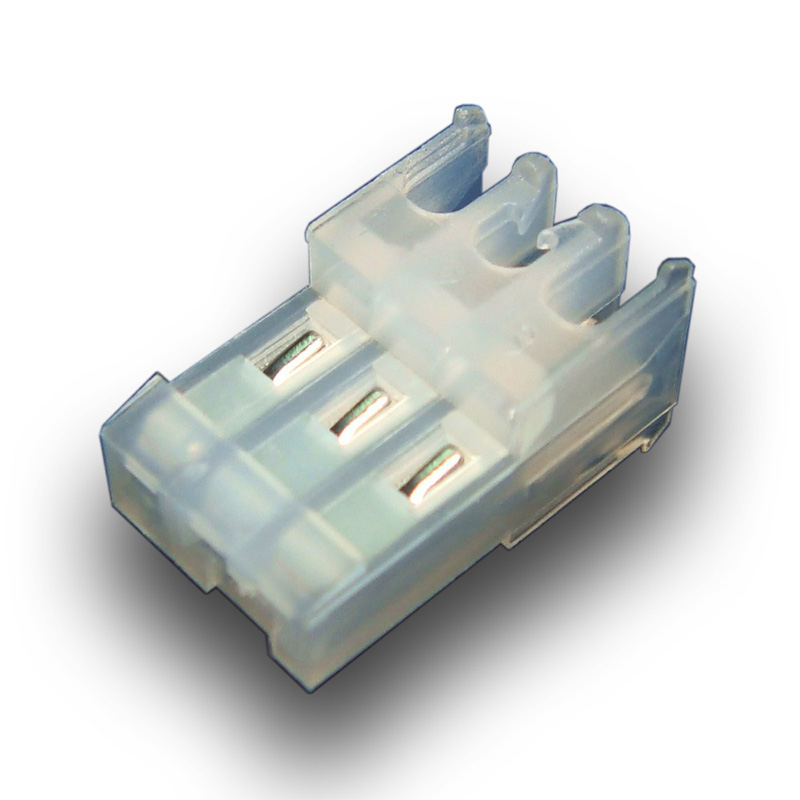

④بدون R(خالی): بدون زبانه های پلاریزه
⑤180 درجه: تغذیه از طریق
| C | رنگ مسکن | اندازه سیم |

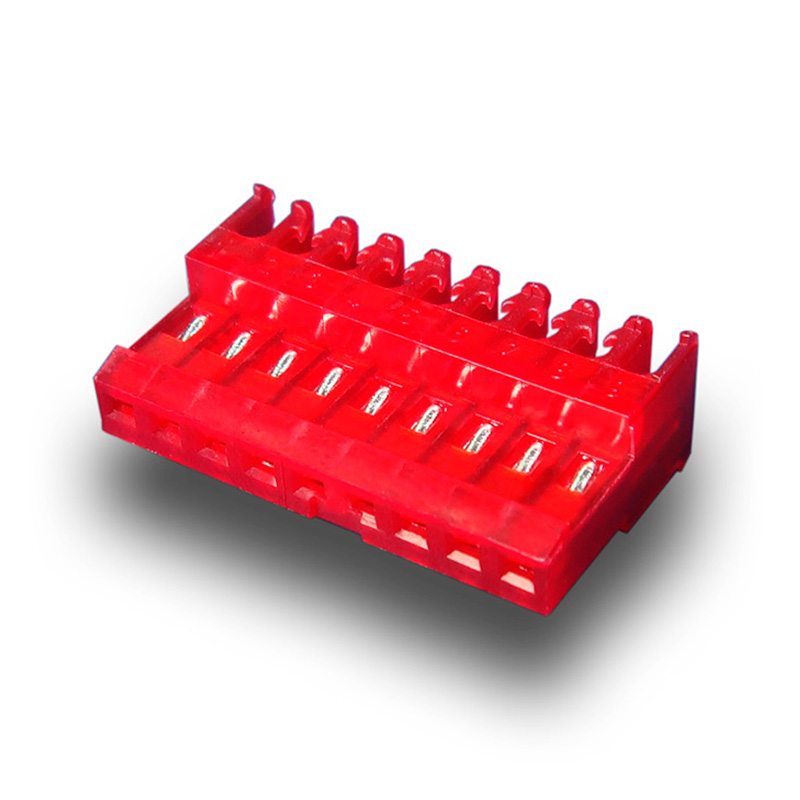

| R | Red | AWG22 |

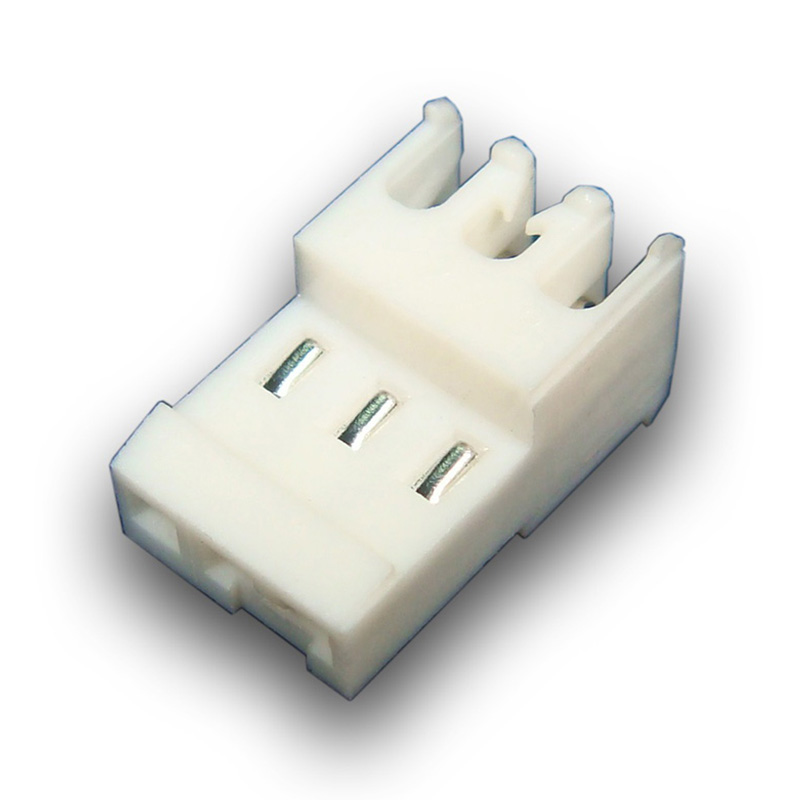

| W | سفید | AWG24 |

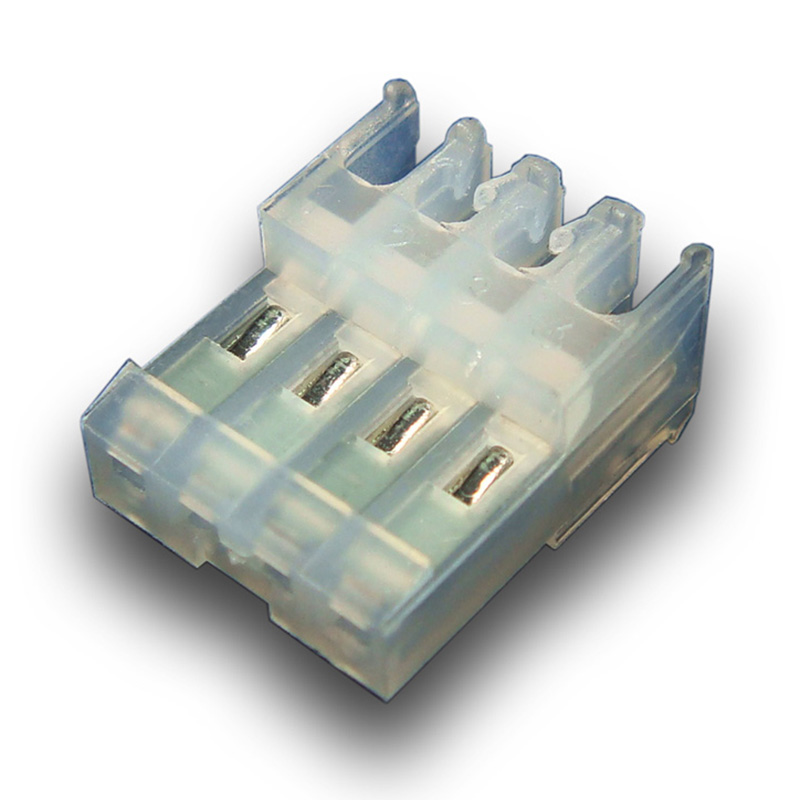

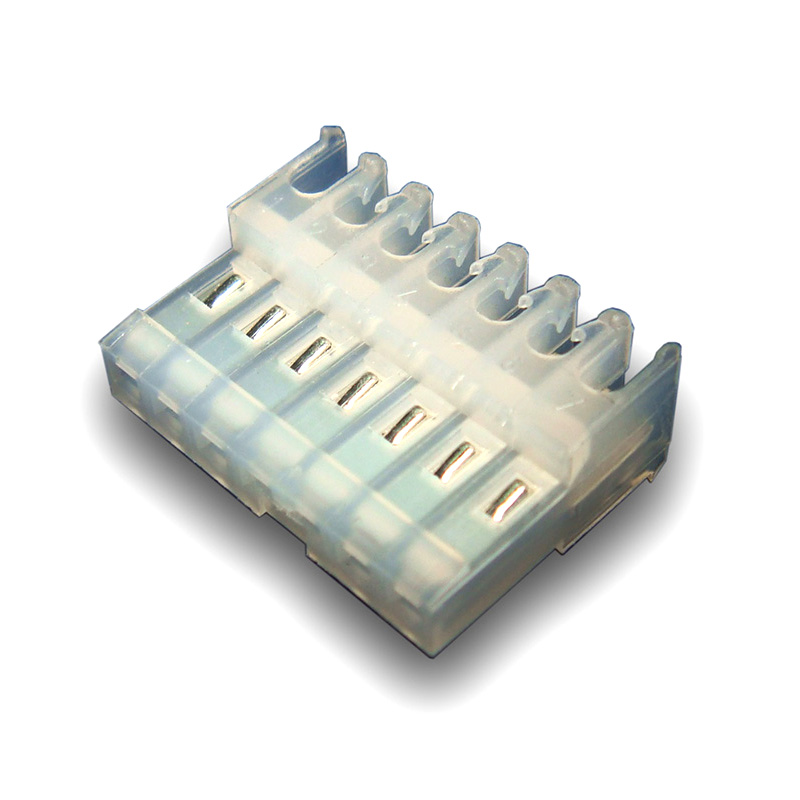

| N | طبیعی | AWG24 |
| B | مشکی | AWG24 |
| b | آبی | AWG26 |
| G | سبز | AWG26 |

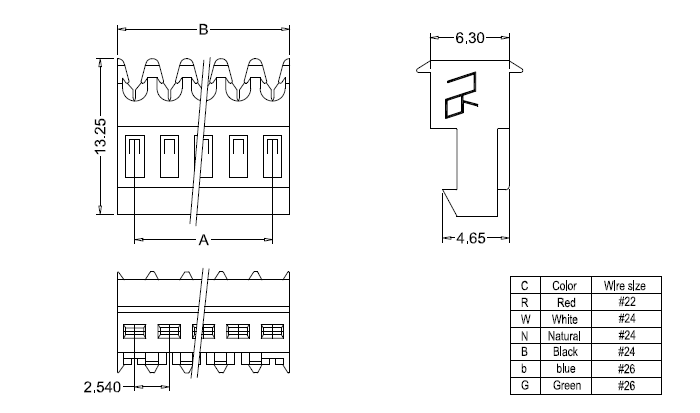

| قسمت شماره | Dimensions | قسمت شماره | Dimensions | ||||
| UL94V-2 | مدارها | کم نور: A | کم نور: B | UL94V-2 | مدارها | کم نور: A | کم نور: B |
| M2050-2-C (180 درجه) | 2 | 2.54 | 5.08 | M2050-10-C (180 درجه) | 10 | 22.86 | 25.40 |
| M2050-3-C (180 درجه) | 3 | 5.08 | 7.62 | M2050-11-C (180 درجه) | 11 | 25.40 | 27.94 |
| M2050-4-C (180 درجه) | 4 | 7.62 | 10.16 | M2050-12-C (180 درجه) | 12 | 27.94 | 30.48 |
| M2050-5-C (180 درجه) | 5 | 10.16 | 12.70 | M2050-13-C (180 درجه) | 13 | 30.48 | 33.02 |
| M2050-6-C (180 درجه) | 6 | 12.70 | 15.24 | M2050-14-C (180 درجه) | 14 | 33.02 | 35.56 |
| M2050-7-C (180 درجه) | 7 | 15.24 | 17.78 | M2050-15-C (180 درجه) | 15 | 35.56 | 38.10 |
| M2050-8-C (180°) | 8 | 17.78 | 20.32 | M2050-16-C (180 درجه) | 16 | 38.10 | 40.64 |
| M2050-9-C (180 درجه) | 9 | 20.32 | 22.86 | M2050-17-C (180 درجه) | 17 | 40.64 | 43.18 |
ویژگی های کلیدی
هیچ زبانه پلاریزه انعطاف پذیری بیشتری را برای جفت گیری ارائه نمی دهد.
خاتمه IDC امکان مونتاژ سریع و بدون لحیم کاری را فراهم می کند.
تراز مثبت قابلیت اطمینان اتصال را بهبود می بخشد.
خطر عدم تطابق در هنگام نصب را کاهش می دهد.
سازگار با سیستم های کانکتور IDC استاندارد 2.54.
محفظه مقاوم، نگهداری کابل را تضمین میکند.
محفظه مقاوم در برابر شعله UL94V-2، مطابق با RoHS
طراحی شده برای جفت شدن با پوشش های محفظه سری M2052 ، به طور موثری از آسیب رساندن گرد و غبار، رطوبت و زباله های خارجی به پایانه های تماس در معرض جلوگیری می کند.
M2050-NC (180 درجه) : جفت گیری غیر مستقیم PCB; با هدرهای PCB سری M2545 و M2545R برای دستیابی به اتصال سیم به برد قابل اعتماد استفاده می کند.
