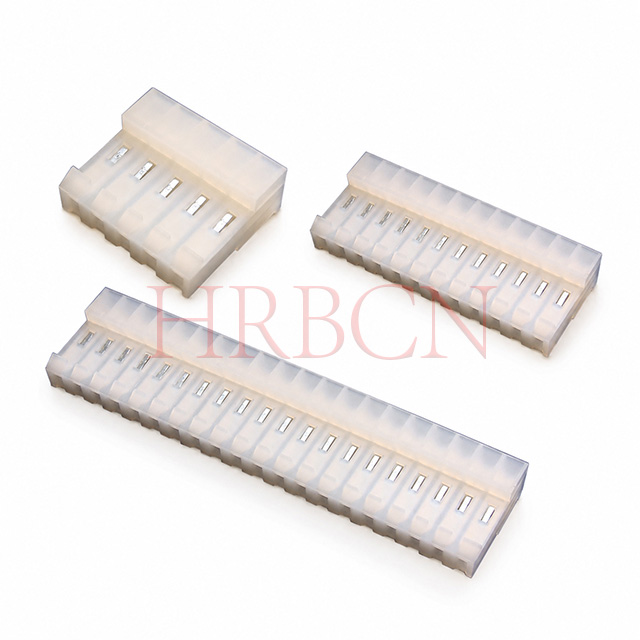

RAST IDC و اتصالات ترمینال پیچ: نحوه انتخاب روش پایان مناسب

در تولید با حجم بالا برای کالاهای سفید، سیستم‌های HVAC و کنترل‌های صنعتی، قابلیت اطمینان اتصال عملکرد چرخه عمر سیستم را دیکته می‌کند. یکپارچگی اتصال سیم به برد یا سیم به سیم بسیار مهم است. انتخاب روش اشتباه برای اتصال سیم ها منجر به مشکلات شدید تولید می شود. ممکن است با گلوگاه‌های مونتاژ و سربار ابزار بیش از حد در کف کارخانه مواجه شوید. از طرف دیگر، ممکن است پس از استقرار، خرابی های ناشی از ارتعاش و تعمیرات میدانی گران قیمت را تجربه کنید. این راهنما ارزیابی فنی کانکتورهای جابجایی عایق و پایانه های پیچ را ارائه می دهد. ما خواص مکانیکی، مقیاس پذیری مونتاژ و قابلیت اطمینان طولانی مدت آنها را با هم مقایسه می کنیم. تیم‌های مهندسی می‌توانند از این داده‌ها برای تعیین روش پایان اتصال بهینه برای نیازهای کاربردی دقیق خود استفاده کنند.

• اتوماسیون در مقابل مونتاژ دستی: کانکتورهای RAST IDC با حذف سیم‌کشی و چین‌خوردگی، تولید مهار با سرعت بالا و خودکار را امکان‌پذیر می‌کنند، در حالی که پایانه‌های پیچی RAST به آماده‌سازی دستی سیم و اعمال گشتاور دقیق نیاز دارند.

• ارتعاش و مقاومت محیطی: پایانه های IDC یک اتصال گاز محکم و جوش سرد ایجاد می کنند که در برابر ارتعاش بسیار مقاوم است، در حالی که پایانه های پیچی در اثر چرخه حرارتی و شوک مکانیکی بدون کاهش مناسب مستعد شل شدن هستند.

• پیکربندی سیم کشی و انواع کابل: IDC در کابل مسطح، کابل نواری، و پیکربندی های پیچیده اجرا/شیر برتری دارد، در حالی که ترمینال های پیچی انعطاف پذیری بالایی را برای سیم های مجزا و مقاطع مختلف ارائه می دهند.

• قابلیت سرویس دهی: پایانه های پیچی امکان تعمیرات میدانی سریع را فراهم می کنند و تنوع گسترده تری از گیج های سیم را می پذیرند، و آنها را برای کاربردهای کم حجم، سفارشی سازی شده یا سنگین تعمیر و نگهداری ایده آل می کند.

منظور از استاندارد RAST برای اتصالات سیمی چیست؟

RAST (Raster Anschluss Steck Technik) یک استاندارد اتصال دهنده است که به طور گسترده در لوازم خانگی برای بهبود قابلیت اطمینان اتصال، جلوگیری از تطبیق اشتباه و ساده سازی مونتاژ خودکار استفاده می شود. RAST 2.5 دارای گام 2.5 میلی متری برای سیگنال های فشرده و مدارهای جریان کم است، در حالی که RAST 5.0 از پیچ 5.0 میلی متری برای کاربردهای با جریان بالاتر مانند موتورها و عناصر گرمایشی استفاده می کند. انتخاب کانکتور صحیح مستلزم ارزیابی رتبه های جریان، سازگاری گیج سیم، حفظ مکانیکی و شرایط محیطی است.

عوامل کلیدی در انتخاب اتصال سیم RAST

اتصالات RAST IDC: مکانیک و واقعیت های کاربردی

اتصال دهنده های RAST IDC از فناوری جابجایی عایق برای اتصال سیم ها بدون برداشتن عایق استفاده می کنند. این روش از خاتمه سریع و مداوم پشتیبانی می کند و به ویژه برای تولید مهار سیم خودکار مناسب است.

اتصالات RAST IDC چگونه کار می کنند

پایانه های IDC دارای شکاف های فلزی طراحی شده ویژه ای هستند که عایق سیم را جابجا کرده و تماس الکتریکی را با هادی برقرار می کند. نیروی ورودی مناسب و مشخصات سیم سازگار به ایجاد اتصالات پایدار و با مقاومت کم بدون عملیات جداسازی یا چین خوردگی کمک می کند.

مزایای کلیدی اتصالات RAST IDC

محدودیت ها و ملاحظات طراحی

اتصالات RAST IDC به سازگاری دقیق بین هندسه ترمینال، گیج سیم، ضخامت عایق و ساختار هادی نیاز دارند. انتخاب نادرست سیم یا عمق درج می تواند قابلیت اطمینان الکتریکی را به خطر بیندازد. خاتمه IDC ممکن است به تجهیزات تخصصی نیز نیاز داشته باشد و اتصالات آسیب دیده اغلب به جای استفاده مجدد نیاز به تعویض دارند.

برنامه های کاربردی معمولی

کانکتورهای RAST IDC معمولاً در ماشین‌های لباسشویی، یخچال‌ها، سیستم‌های HVAC، تجهیزات روشنایی و بردهای کنترل لوازم خانگی استفاده می‌شوند. آنها به ویژه برای تولید با حجم بالا که در آن پایان کارآمد سیم، سیم کشی فشرده و کیفیت مونتاژ ثابت اولویت هستند، مفید هستند.

نکته کلیدی: کانکتورهای RAST IDC برای تولید خودکار مناسب هستند، هنگامی که مشخصات سیم و فرآیندهای نصب به درستی کنترل می شوند، پایان کارآمد و اتصالات قابل اعتماد را ارائه می دهند.

پایانه های پیچ RAST: مکانیک و واقعیت های کاربردی

پایانه های پیچ RAST از گیره مکانیکی برای ایمن سازی سیم های برق استفاده می کنند و نصب انعطاف پذیر و اتصالات برق قابل اعتماد را ارائه می دهند. عملکرد آنها به آماده سازی مناسب سیم، گشتاور سفت شدن و شرایط عملیاتی بستگی دارد.

پایانه های پیچ RAST چگونه کار می کنند

پایانه های پیچ، هادی های نواری را با استفاده از مکانیزم پیچ رزوه دار یا گیره قفس محکم می کنند. سفت کردن مناسب باعث ایجاد تماس الکتریکی پایدار می شود و در عین حال از شل شدن اتصالات و مقاومت بیش از حد جلوگیری می کند. پیروی از مقادیر گشتاور مشخص شده توسط سازنده به جلوگیری از آسیب سیم و گرمای بیش از حد کمک می کند.

مزایای کلیدی پایانه های پیچ RAST

محدودیت ها و ملاحظات طراحی

ترمینال های پیچ RAST به مونتاژ دستی بیشتری نسبت به کانکتورهای IDC نیاز دارند زیرا سیم ها باید جدا شوند، وارد شوند و سفت شوند. گشتاور، لرزش و چرخه حرارتی نامناسب ممکن است قابلیت اطمینان اتصال را در طول زمان کاهش دهد. استفاده از ابزارهای کالیبره شده و پیروی از دستورالعمل های نصب به حداقل رساندن این خطرات کمک می کند.

برنامه های کاربردی معمولی

پایانه های پیچی RAST یا طرح های ترمینال گیره پیچ سازگار را می توان در تابلوهای کنترل صنعتی، تجهیزات تهویه مطبوع، سیستم های روشنایی و مجموعه های توزیع برق که در آن سیم کشی انعطاف پذیر و تعمیر و نگهداری میدان مهم هستند، استفاده کرد.

کلید اصلی: پایانه‌های پیچی انعطاف‌پذیری نصب و نگهداری آسان را ارائه می‌دهند، در حالی که کانکتورهای IDC عموماً برای تولید خودکار سیم با حجم بالا مناسب‌تر هستند.

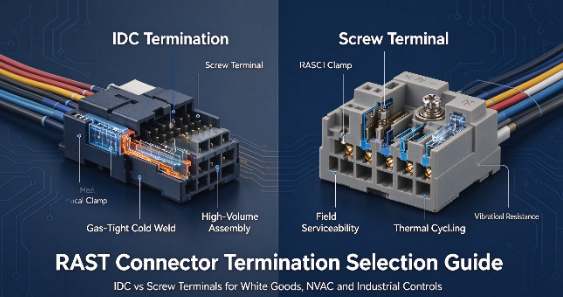

IDC در مقابل ترمینال پیچ: مقایسه کنار هم

1. مقیاس پذیری مونتاژ و توان عملیاتی

کانکتورهای RAST IDC از قطع سیم سریع و خودکار بدون جدا کردن عایق پشتیبانی می کنند و آنها را برای تولید با حجم بالا ایده آل می کند. پایانه های پیچی نیاز به آماده سازی، قرار دادن و سفت کردن سیم جداگانه دارند و زمان مونتاژ را افزایش می دهند. اگرچه سیستم‌های IDC نیاز به سرمایه‌گذاری اولیه بیشتری در ابزارآلات دارند، اما می‌توانند هزینه‌های نیروی کار را به میزان قابل توجهی کاهش داده و ثبات تولید را در مقیاس بهبود بخشند.

2. قابلیت اطمینان مکانیکی و تحمل محیطی

اتصالات IDC فشار تماس ثابتی را حفظ می کنند و می توانند عملکرد قابل اعتمادی را تحت ارتعاش و چرخه حرارتی در صورت پایان مناسب ارائه دهند. پایانه های پیچ به نیروی گیره مکانیکی بستگی دارند که ممکن است به دلیل سفت شدن نامناسب، لرزش یا تغییرات دما کاهش یابد. هر دو فناوری می توانند اتصالات قابل اعتمادی را زمانی که به درستی مشخص، نصب و نگهداری شوند، ارائه دهند.

3. انعطاف پذیری و استانداردسازی سیم سنج

کانکتورهای IDC برای اطمینان از پایان مناسب نیاز به سیم سنج، انواع هادی و مواد عایق سازگار دارند. ترمینال‌های پیچی معمولاً طیف وسیع‌تری از اندازه‌های سیم را در رتبه‌بندی مشخص‌شده خود جای می‌دهند و انعطاف‌پذیری بیشتری در نصب ارائه می‌دهند. انتخاب ابعاد سیم صحیح و پیروی از مشخصات سازنده به جلوگیری از شل شدن اتصالات، گرمای بیش از حد و خرابی زودرس کمک می کند.

4. نگهداری میدان و پشتیبانی چرخه حیات

ترمینال های پیچی برای نگهداری در میدان مناسب هستند زیرا تکنسین ها می توانند سیم ها را با استفاده از ابزارهای استاندارد جدا، بازرسی و دوباره وصل کنند. کانکتورهای IDC برای مهارهای مونتاژ شده در کارخانه مناسب‌تر هستند، اما ممکن است در طول تعمیر به ابزارهای تخصصی یا پایانه‌های جایگزین نیاز داشته باشند. بهترین انتخاب به فرکانس نگهداری، دسترسی و نیازهای خدمات طولانی مدت بستگی دارد.

مرجع سریع: ماتریس تصمیم پایان اتصال

• حجم بالا / لرزش بالا / خودکار: اتصالات RAST IDC.

• حجم کم / مخلوط بالا / خدمات صحرایی سنگین: پایانه های پیچ RAST.

• مسیریابی کابل پیچیده Run/Tap یا Ribbon: اتصال دهنده های RAST IDC.

• گیج های سیم متغیر / مقاطع سنگین: پایانه های پیچ RAST.

نتیجه گیری

• خطوط تولید مهار سیم فعلی خود را برای شناسایی گلوگاه‌ها در ایستگاه‌های جداسازی و چین‌کردن بررسی کنید.

• برای ارزیابی نیروهای جفت گیری و دوام محفظه، نمونه های پایان فیزیکی را از سازندگان کانکتور درخواست کنید.

• انجام چرخه حرارتی تسریع شده و تست ارتعاش مکانیکی بر روی مهارهای نمونه اولیه با استفاده از هر دو روش پایان.

• درایورهای محدودکننده گشتاور کالیبره‌شده را در تمام ایستگاه‌های مونتاژ دستی برای جلوگیری از آسیب رشته‌ها اجرا کنید.

• برای اطمینان از اینکه سختی عایق با مشخصات ابزار درج خودکار شما مطابقت دارد، دستورالعمل‌های سختگیرانه‌ای برای تهیه سیم ایجاد کنید.

سوالات متداول

س: تفاوت اصلی بین کانکتور RAST IDC و ترمینال پیچ RAST چیست؟

A: تفاوت اصلی در مکانیسم اتصال نهفته است. IDC از یک تیغه فلزی تیز برای سوراخ کردن عایق سیم و جابجایی آن استفاده می کند و در یک مرحله یک جوش سرد با هادی ایجاد می کند. یک ترمینال پیچی نیاز به جدا کردن سیم دارد و از یک پیچ رزوه‌دار برای بستن مکانیکی مس لخت استفاده می‌کند که نیاز به یک فرآیند مونتاژ دستی چند مرحله‌ای دارد.

س: آیا اتصالات RAST IDC قابل استفاده مجدد یا پایان مجدد هستند؟

پاسخ: در حالی که از نظر فنی در سناریوهای بسیار محدود امکان پذیر است، به شدت از آن جلوگیری می شود. تیغه های فلزی داخلی در طی اولین جاگذاری کمی تغییر شکل می دهند تا مهر و موم ضد گاز ایجاد شود. استفاده مجدد از اسلات این هندسه دقیق را به خطر می اندازد و منجر به از دست دادن قابلیت اطمینان ضد گاز و افزایش مقاومت الکتریکی می شود.

س: آیا برای نصب کانکتورهای RAST IDC به ابزار خاصی نیاز دارم؟

ج: بله. تولید انبوه به پرس های پنوماتیک یا الکتریکی خودکار نیاز دارد تا چندین سیم را به طور همزمان قطع کند. برای تعمیرات میدانی یا نمونه سازی کم حجم، باید از ابزارهای دستی خاص IDC استفاده کنید. این ابزارها اطمینان حاصل می کنند که سیم به عمق مورد نیاز بدون آسیب رساندن به محفظه پلاستیکی فشار داده می شود.

س: آیا ترمینال های پیچ برای کاربردهای با جریان بالا بهتر هستند؟

A: ترمینال های پیچی اغلب می توانند حداکثر سطوح مقطع سیم بزرگتر را در خود جای دهند. این به آنها اجازه می‌دهد تا سیم‌های گیج سنگین‌تری را که برای درجه‌بندی جریان بالاتر مورد نیاز است، پشتیبانی کنند. با این حال، توانایی آنها برای کنترل ایمن جریان بالا کاملاً به اعمال گشتاور دقیق مشخص شده برای به حداقل رساندن مقاومت تماس بستگی دارد.

س: لرزش چگونه بر انتخاب پایان کانکتور تأثیر می گذارد؟

A: IDC برای محیط های با لرزش بالا بسیار برتر است. اتصال گازی که با جوش سرد جوش داده شده است، تحت شوک مکانیکی ثابت باقی می ماند. پایانه های پیچ در برابر لرزش آسیب پذیر هستند. پیچ‌ها می‌توانند به آرامی در طول زمان خارج شوند، مگر اینکه با رزوه‌گیرهای شیمیایی یا طرح‌های کششی تخصصی محکم شوند.

س: چه نوع کابل و سیم با پایانه های IDC در مقابل پیچ سازگار است؟

پاسخ: IDC نیاز به رعایت سختی عایق خاص دارد و برای کابل های تخت، روبانی و مدولار ایده آل است. پایانه های پیچی بسیار بخشنده تر هستند. آنها انواع مختلف سیم گسسته، مواد عایق، و گیج را می پذیرند، مشروط بر اینکه حداقل و حداکثر حد مقطع بلوک ترمینال را برآورده کنند.
