M5039 M5040 Series RAST 5 IDC و اتصال غیرمستقیم پیچی اتصال PCB 5.0 میلی متری

به اشتراک گذاشتن برای:

M5039 M5040 Series RAST 5 IDC و اتصال غیرمستقیم پیچی اتصال PCB 5.0 میلی متری

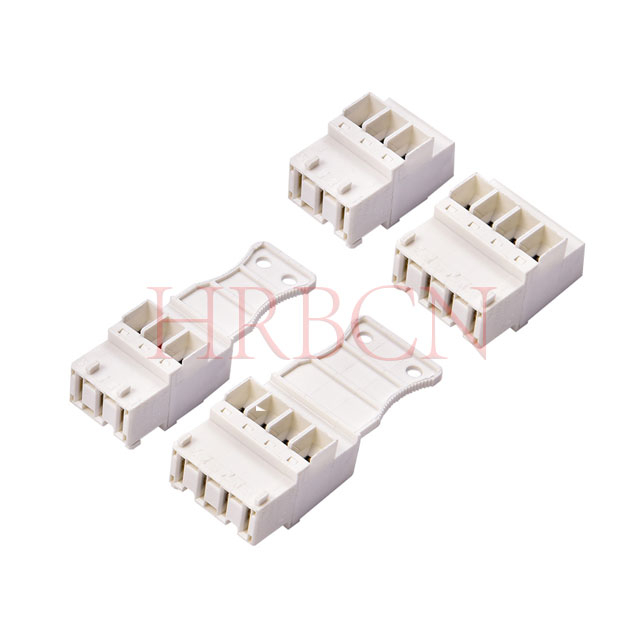

بلوک ترمینال M5039 و M5040 RAST 5 کانکتور برد مدار چاپی برای جفت گیری غیرمستقیم، با ترمینال پیچ، با گیره بالابر با محافظت در برابر جابجایی نادرست، با سوراخ های آزمایشی و قفل داخلی، قرارگیری متوالی بدون از دست دادن گام، خروج کابل در مقابل قفل، با یا بدون قفل دسته.

کاملاً مطابق با RoHS و REACH
VDE گواهی شده
UL 94V-0 مسکن مقاوم در برابر شعله
GWT: 750 ℃ IEC-60335-1

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
M5039، M5040
نام تجاری:
HRB&HRBCN
کد:
8536909000

P/N تعریف

M5039 -X -X -X XX -X

① ② ③ ④ ⑤

① : شماره سری اقلام HRB

② : تعداد پین ها: 2-7

③ : رنگ

④: کلید زدن کد

⑤ : کد قفل

M5040 -X -X -XX X-

① ② ③ ④ ⑤

① : شماره سری اقلام HRB

② : تعداد پین ها: 2-7

③ : رنگ

④: کلید زدن کد

⑤ : کد قفل

M5039

در رابطه با کانکتور PCB جفت غیرمستقیم IDC سری سایر گزینه های کلیدی استاندارد در صورت درخواست در دسترس هستند. لطفا برای جزئیات بیشتر با فروش HRB تماس بگیرید. M5039 و M5040 ، نمونه هایی از تنظیمات کلیدگذاری در زیر فهرست شده است.

تعداد پین ها (2-7 پین)	HRB P/ N مثال های کلید زدن	SPQ (تک)	اندازه کارتن (سانتی متر)	پیچ تماس (میلی متر)
2	M5039-2-W-042-A0 M5039-2-W-001-A0 M5039-2-W-002-A1 و غیره	1800	33×30×27	5.0
3	M5039-3-W-000-A0 M5039-3-W-064-A0 M5039-3-W-083-A0 و غیره	1200	33×30×27	5.0
4	M5039-4-W-019-A0 M5039-4-W-029-A1 M5039-4-W-018-A1 و غیره	960	33×30×27	5.0
5	M5039-5-W-003-A0 M5039-5-W-007-B0 M5039-5-W-011-B0 و غیره	720	33×30×27	5.0
6	M5039-6-W-000-B0 M5039-6-W-006-A0 M5039-6-W-007-B0 و غیره	480	33×30×27	5.0
7	M5039-7-W-000-A4 M5039-7-W-000-B2 M5039-7-W-005-B3 و غیره	360	33×30×27	5.0

نمودار جفت گیری غیر مستقیم PCB

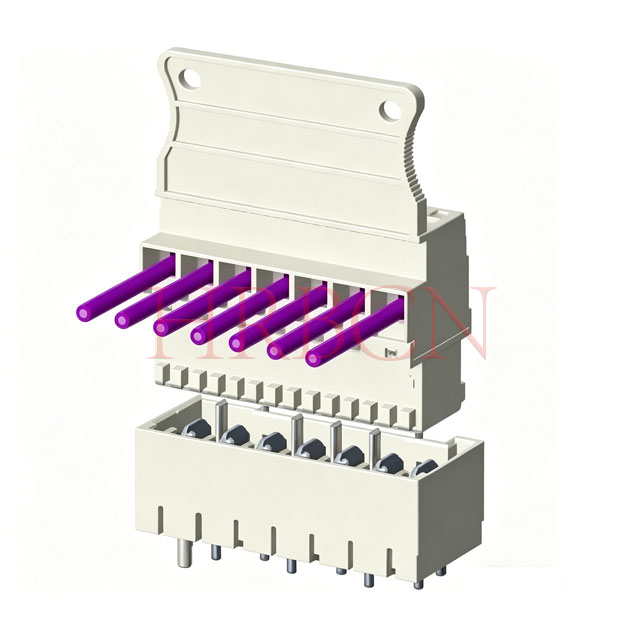

اتصال سیم به برد (با سری HRB M940X)

سیم به برد M5039 90 درجه

اتصال سیم به سیم (با سری HRB M5041 و M5042)

M5038&M5042 سیم به سیم

⒈س: تفاوت بین M5038، M5039 و M5040 چیست؟

پاسخ: هر 3 سری متعلق به کانکتورهای مدار چاپی HRB RAST 5 IDC با اتصال غیرمستقیم PCB هستند که گام، رتبه فعلی و عملکرد هسته یکسانی دارند. تفاوت‌های اصلی در پیکربندی مکانیکی، به‌ویژه قفل داخلی، دنده‌های کلید، و طراحی‌های سمت بسته، برای برآوردن طرح‌بندی PCB و الزامات کاربردی مختلف نهفته است:

سری HRB P/N	خروجی کابل	کلید زدن	سوراخ تست	قفل داخلی	دسته دستگیره
M5038	مستقیم (در خط)	بله (ضد عیوب برق)	خیر	بله	خیر
M5039	زاویه ای (90 درجه)، مخالف قفل	بله (ضد عیوب برق)	بله	بله	بله
M5040	زاویه ای (90 درجه)، مخالف قفل	بله (ضد عیوب برق)	بله	بله	خیر

⒉سؤال: چگونه بین سری های انتخاب کنم M5038، M5039 و M5040 ؟

پاسخ: پیشنهادات انتخاب به شرح زیر است:

① M5038 را انتخاب کنید

زمانی که فضای سیم کشی خطی است و نصب افقی لازم است

بدون نیاز به تست مدار یا بازرسی در محل

الزامات اتصال اولیه و حساس به هزینه

فضای نصب جانبی محدود، مسیریابی مستقیم ترجیح داده می شود

②M5040 را انتخاب کنید

تجهیزات برای چیدمان فشرده نیاز به سیم کشی جانبی 90 درجه دارند

سوراخ تست رزرو شده برای تعمیر و نگهداری، عیب یابی و تشخیص مدار مورد نیاز است

طراحی استاندارد قفل، مونتاژ و جداسازی مکرر مورد نیاز نیست

③ M5039 را انتخاب کنید

سیم کشی 90 درجه و نیاز به سوراخ آزمایشی مانند M5040

به دلیل نصب تنگ یا فضای باریک، جدا کردن آن از پریز سخت است

برای اتصال و رها کردن سریع به دسته کمکی نیاز دارید

محیط ارتعاشی، عملیات دستی آسان تر برای سرویس

⒊سؤال: مدت زمان اتصال این کانکتورهای PCB RAST 5 IDC با جفت غیر مستقیم چقدر است؟

A: تمام زمان های تحویل بر اساس تولید استاندارد است و زمان حمل و نقل را شامل نمی شود.

①نمونه ها (غیر انباری / سفارشی): 2-3 هفته.

②سفارشات انبوه (غیر موجودی / سفارشی): 4-6 هفته (مطابق با مقدار سفارش و برنامه تولید).

⒋سؤال: MOQ این کانکتورهای PCB RAST 5 IDC با جفت غیر مستقیم چیست؟

A: سفارشات عمده / غیر موجودی: 5000 قطعه (قابل مذاکره بر اساس مقدار و سفارشی سازی).

برنامه اتصال پیچ RAST

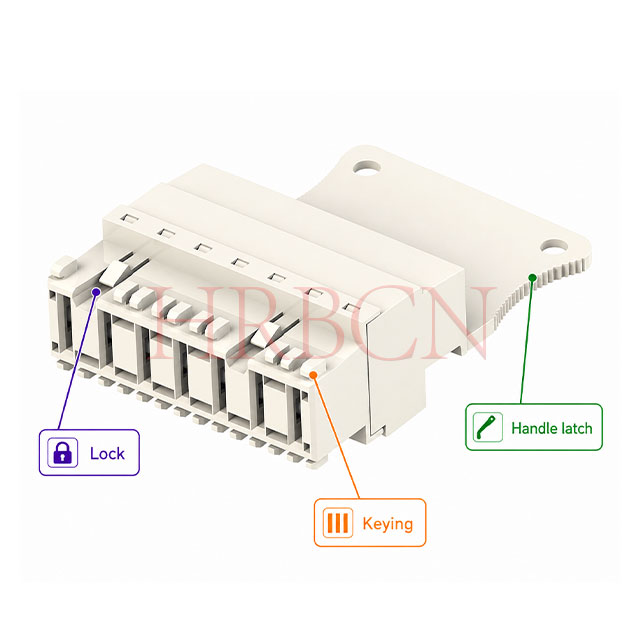

سری‌های HRB M5039 و M5040 RAST 5 که برای راه‌حل‌های اتصال سیم به برد بادوام طراحی شده‌اند، کانکتورهای PCB غیرمستقیم جفت‌شونده با کارایی بالا هستند که با اتصالات هیبریدی IDC و گیره بالابر پیچ، ساختار قفل داخلی یکپارچه، دنده‌های کلید ضد ناهماهنگی و طراحی سوراخ تست رزرو شده ساخته شده‌اند. با استفاده از محفظه مقاوم در برابر شعله و کنتاکت های قلع اندود شده، این محدوده کانکتور استحکام ساختاری عالی، مقاومت در برابر لرزش قوی و گواهینامه ایمنی کامل جهانی را فراهم می کند و عملکرد اتصال پایدار و طولانی مدت را در محیط های عملیاتی پیچیده حفظ می کند.

سری کانکتورهای M5039 و M5040 RAST 5 که برای چیدمان تجهیزات فشرده و نگهداری راحت در میدان طراحی شده اند، دارای ساختار خروجی کابل با زاویه 90 درجه و گام استاندارد شده 5.0 میلی متری هستند. طراحی دسته آزاد کمکی اختیاری، دوشاخه و دوشاخه را آسان می کند، در حالی که عایق الکتریکی قابل اعتماد و مقاومت در برابر دمای بالا نیازهای مختلف نصب را برآورده می کند. به طور گسترده در لوازم خانگی، سیستم های HVAC، اتوماسیون صنعتی، کنترل هوشمند و تجهیزات الکتریکی عمومی برای اتصال سیم کشی پایدار استفاده می شود.

HRB RAST 5 IDC با جفت غیر مستقیم کانکتورهای PCB سری | توضیحات برنامه

لوازم خانگی و خانه هوشمند

ماشین لباسشویی، یخچال، تجهیزات گرمایشی، لوازم آشپزخانه، آبگرمکن و اجزای کنترل هوشمند خانگی، اتصال سیم کشی ایمن و پایدار برای تجهیزات الکتریکی روزانه را فراهم می کند.

سیستم های اتوماسیون و کنترل صنعتی

پانل های کنترل صنعتی، تجهیزات حسگر، محرک ها، واحدهای کنترل قدرت و تجهیزات تولید خودکار، تضمین سیگنال پایدار و اتصال برق در شرایط کاری پیچیده.

تهویه مطبوع و اتوماسیون ساختمان

سیستم های تهویه مطبوع، تجهیزات تهویه گرمایشی، واحدهای کنترل هوشمند ساختمان و دستگاه های کنترل محیطی، سازگار با الزامات عملیات مداوم طولانی مدت.

تجهیزات برق و انرژی

واحدهای توزیع برق ولتاژ پایین، تجهیزات منبع تغذیه، اجزای کمکی ذخیره انرژی و تأسیسات برق صنعتی، تحقق اتصال سیم کشی ایمن و محکم.

تجهیزات تجاری و تخصصی

ابزار هوشمند، تجهیزات الکترومکانیکی، امکانات حفاظت از محیط زیست و واحدهای الکتریکی در فضای باز، با سازگاری قوی با تغییرات دما و لرزش مکانیکی.

با طراحی ساختاری بهینه، تولید استاندارد و استانداردهای کیفیت قابل اعتماد، سری کانکتورهای PCB جفت مستقیم HRB RAST 5 IDC راه حل های اتصال مقرون به صرفه و با کیفیت بالا را برای صنایع صنعتی و الکتریکی جهانی ارائه می دهد.

چرا کانکتورهای PCB با جفت غیر مستقیم HRB RAST 5 IDC سری Screw-Lock را انتخاب کنید

Drop-in سازگار با استاندارد صنعتی RAST 5، کاملاً از نظر ابعاد، مونتاژ و عملکرد الکتریکی برای جایگزینی مستقیم بدون درز مطابقت دارد.
ساختار قفل داخلی یکپارچه: به طور موثر در برابر لرزش و لغزش مقاومت می کند، مناسب برای کارکرد طولانی مدت تجهیزات در فضای باز و خانگی.
خاتمه گیره پیچ و بالابر: چروک شدن سیم محکم و سیم کشی میدانی آسان را انجام می دهد و قابلیت اطمینان اتصال دائمی را ارائه می دهد.
ضد عدم تطابق کلید و محفظه بسته: از قرار دادن اشتباه و خطر اتصال کوتاه خودداری کنید، که حفاظت ساختاری عالی را ارائه می دهد.
طراحی سوراخ تست: تشخیص مدار در محل، تعمیر و نگهداری و عیب یابی برای عملیات ایمن تر را تسهیل می کند.
ساختار خروجی زاویه دار 90 درجه: فضای نصب باریک را بهینه می کند و از طرح PCB فشرده پشتیبانی می کند.
گزینه های پیکربندی دوگانه: با یا بدون دسته کمکی برای عملکرد انعطاف پذیر در فضاهای تنگ موجود است.
گواهینامه به رسمیت شناخته شده جهانی: مطابق با استانداردهای اصلی ایمنی الکتریکی برای پشتیبانی از استقرار بازار جهانی.
انطباق محدوده سیم گسترده: مناسب برای سیم های 0.14-2.5mm² (AWG#26-14) که هم اتصال مدار برق و هم سیگنال را پوشش می دهد.
