M5041-XX-XXX-X; M5042-XX-XXX-X
HRB
8536909000
M5041 -X -X -X XX -X
① ② ③ ④ ⑤
① : شماره سری اقلام HRB
② : تعداد پین ها: 2-7
③ : رنگ
④: کلید زدن کد
⑤ : کد قفل
M5042 -X -X -X XX -X
① ② ③ ④ ⑤
① : شماره سری اقلام HRB
② : تعداد پین ها: 2-7
③ : رنگ
④: کلید زدن کد
⑤ : کد قفل

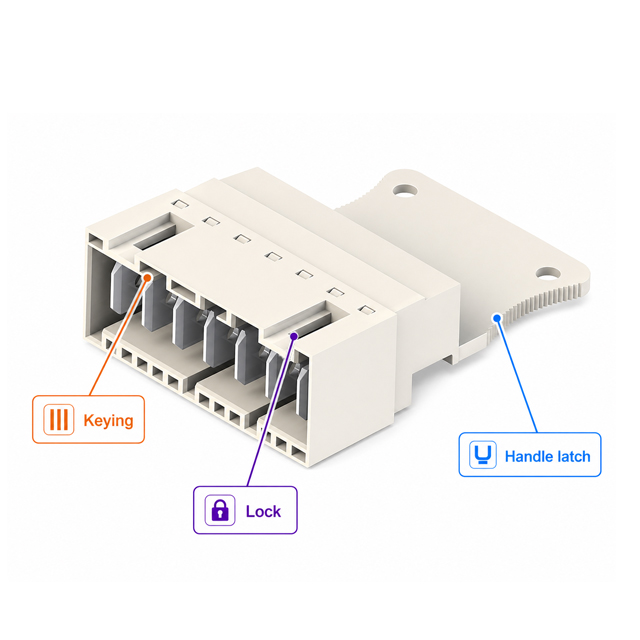

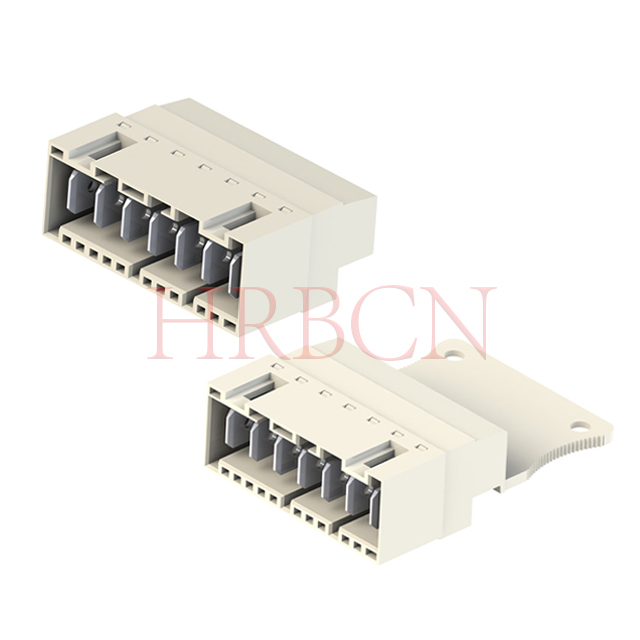

در مورد سربرگ سربرگ سری M5041 و M5042 با ترمینال پیچ، نمونه هایی از تنظیمات کلید در زیر ذکر شده است. سایر گزینه های کلیدی استاندارد در صورت درخواست در دسترس هستند. لطفا برای جزئیات بیشتر با فروش HRB تماس بگیرید.
تعداد پین ها (2-7 پین) | HRB P/ N مثال های کلید زدن | SPQ (تک) | اندازه کارتن (سانتی متر) | پیچ تماس (میلی متر) |
2 | M5041-2-W-042-A0 M5041-2-W-001-A0 M5041-2-W-002-A1 و غیره | 1800 | 33×30×27 | 5.0 |
3 | M5041-3-W-000-A0 M5041-3-W-064-A0 M5041-3-W-083-A0 و غیره | 1200 | 33×30×27 | 5.0 |
4 | M5041-4-W-019-A0 M5041-4-W-029-A1 M5041-4-W-018-A1 و غیره | 960 | 33×30×27 | 5.0 |
5 | M5041-5-W-003-A0 M5041-5-W-007-B0 M5041-5-W-011-B0 و غیره | 720 | 33×30×27 | 5.0 |
6 | M5041-6-W-000-B0 M5041-6-W-006-A0 M5041-6-W-007-B0 و غیره | 480 | 33×30×27 | 5.0 |
| 7 | M5041-7-W-000-A4 M5041-7-W-000-B2 M5041-7-W-005-B3 و غیره | 360 | 33×30×27 | 5.0 |
امتیاز فعلی: 10A AC، DC MAX.
درجه ولتاژ: 250 ولت AC، DC
محدوده دما: -40 تا +120 درجه سانتیگراد
مقاومت تماس: حداکثر 10MΩ
مقاومت عایق: 1000MΩMin.
ولتاژ تحمل: 1500 ولت AC / دقیقه
جنس: محفظه: نایلون66 UL94V-0
پایانه: برنج، قلع اندود
گیره: برنج، نیکل اندود
پیچ: فولادی، روکش روی
اندازه سیم: سیم رشته ای مقطع: 0.14-2.5mm² (AWG#26-14)
بخش سیم جامد: 0.14-4.0mm² (AWG#26-12)
طول نوار: 8±1 میلی متر
GWT: 750 ℃ IEC-60335-1
سیم رشته ای: 0.14-2.5 میلی متر مربع (AWG #26-14)
سیم جامد: 0.14-4.0 میلی متر مربع (AWG #26-12)
طول نوار سیم
سیم را تا 8±1 میلی متر برای عمق درج مناسب بکشید.
جداسازی بیش از حد طولانی باعث می شود هادی ها در معرض دید قرار گیرند، در حالی که برداشت ناکافی منجر به گیر کردن عایق و عملکرد ضعیف پایان می شود.
برای باز کردن گیره پیچ از یک پیچ گوشتی مناسب استفاده کنید. سیم جدا شده را به طور کامل در ترمینال قرار دهید تا عایق با دهانه محفظه همسطح شود. پیچ را با دست محکم ببندید.
پس از نصب، سیم را به آرامی بکشید تا مطمئن شوید که محکم قرار گرفته است و بررسی کنید که هیچ رشته سرگردانی در خارج از بلوک ترمینال قرار نگیرد.
گشتاور سفت کردن توصیه شده برای هر پیچ: 0.5 N·m
یک پیچ گوشتی با تیغه تخت تنها ابزاری است که برای محکم کردن سیم ها به این کانکتورها لازم است.

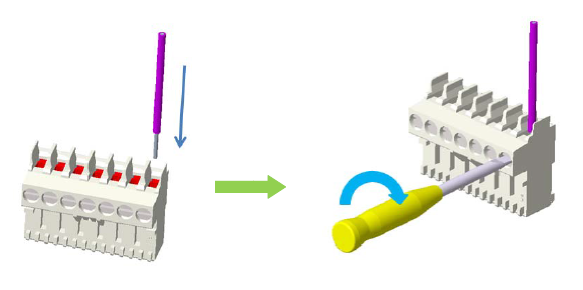

لطفاً به تصویر نصب زیر مراجعه کنید.
اتصال سیم به سیم:
