RAST 5.0 pitch RAST PCB Header M940X

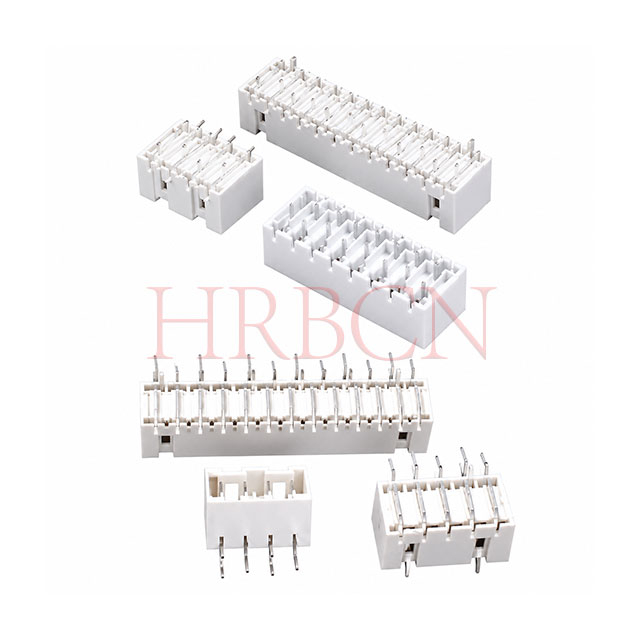

سری HRB M940X یک سربرگ برگه PCB استاندارد RAST 5.0 با گام 5.0 میلی متر، موجود در نسخه های نصب عمودی (عمودی) و زاویه ای (افقی). این ساختارهای قفل ایمن (قفل سمت بالا / قفل سمت پایین) و اسپیگوت های موقعیت یابی را برای نصب پایدار و عملکرد ضد لرزش فراهم می کند. با رتبه بندی 16A/250V AC/DC، دمای کار از -40 درجه سانتیگراد تا +120 درجه سانتیگراد، مسکن ساخته شده از UL94 V-0 نایلون 66 و GWT 750 درجه سانتی گراد انطباق، ایمنی و قابلیت اطمینان بالا را تضمین می کند. این سری از پیکربندی های 2-12 پین، طرح های دو خطی و درون خطی پشتیبانی می کند که به طور گسترده در لوازم خانگی، سیستم های کنترل صنعتی، الکترونیک خودرو و تجهیزات منبع تغذیه استفاده می شود.

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
M940X
نام تجاری:
HRB
کد:
8536909000

شرح کدنویسی و رابط جفت گیری HRB

سری	پوز خیر	تماس با Pitch	توضیحات	جفت گیری با

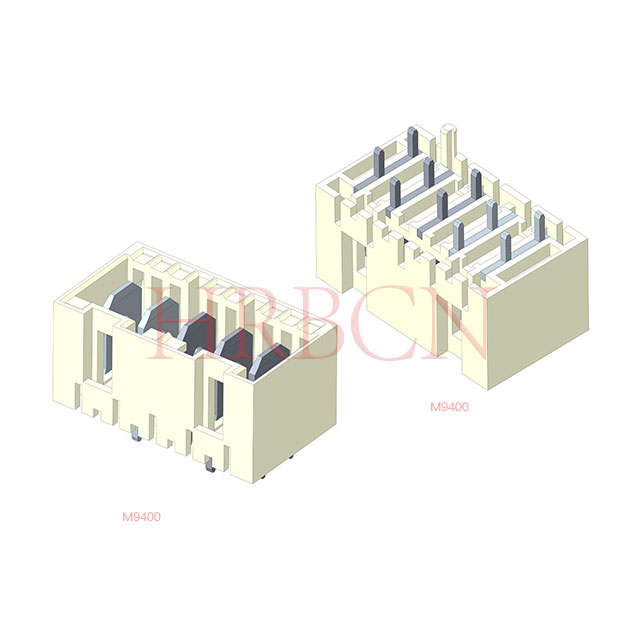

M9400	2-12 پین	5.0 میلی متر	سربرگ زبانه PCB RAST 5، عمودی، با میله موقعیت یابی، دو خطی	M5005، M5006، M5007 M5038 M5039 & M5040

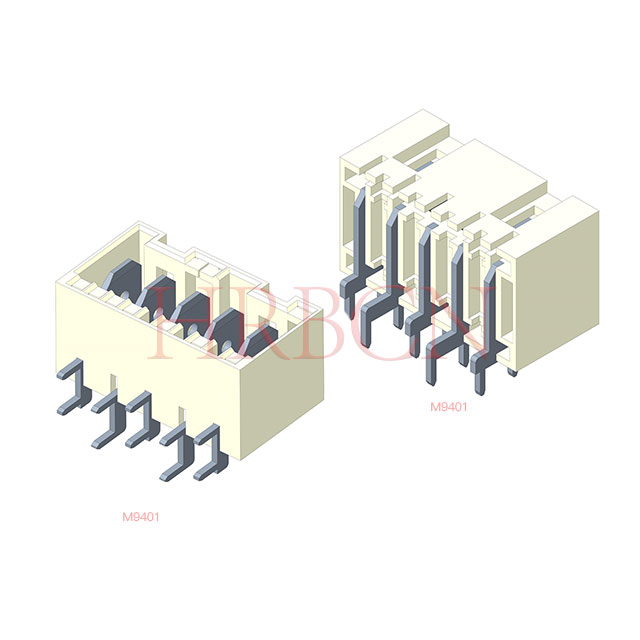

M9401	2-12 پین	5.0 میلی متر	سربرگ برگه PCB RAST 5، زاویه ای، با قفل سمت بالا، دو خطی	M5005، M5006، M5007 M5038 M5039 & M5040

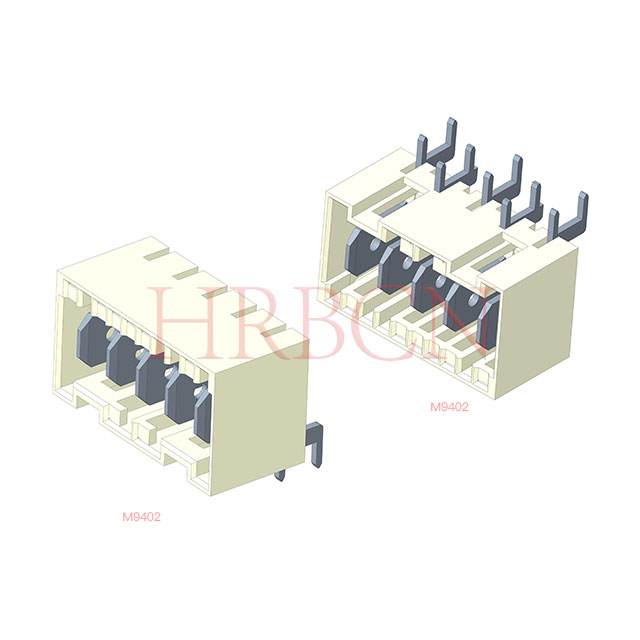

M9402	2-12 پین	5.0 میلی متر	سربرگ برگه RAST 5 PCB، زاویه ای، با قفل سمت پایین، دو خطی	M5005، M5006، M5007 M5038 M5039 & M5040

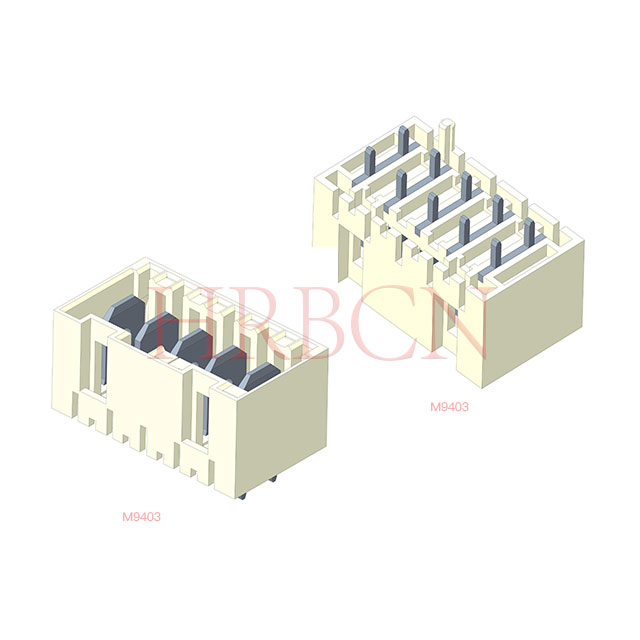

M9403	2-12 پین	5.0 میلی متر	هدر زبانه PCB RAST 5، عمودی، با اسپیگوت موقعیت یابی، در خط	M5005، M5006، M5007 M5038 M5039 & M5040
M9405	2-12 پین	5.0 میلی متر	هدر زبانه PCB RAST 5، زاویه ای ، با قفل سمت پایین، دو خطی	M5005، M5006، M5007 M5038 M5039 & M5040

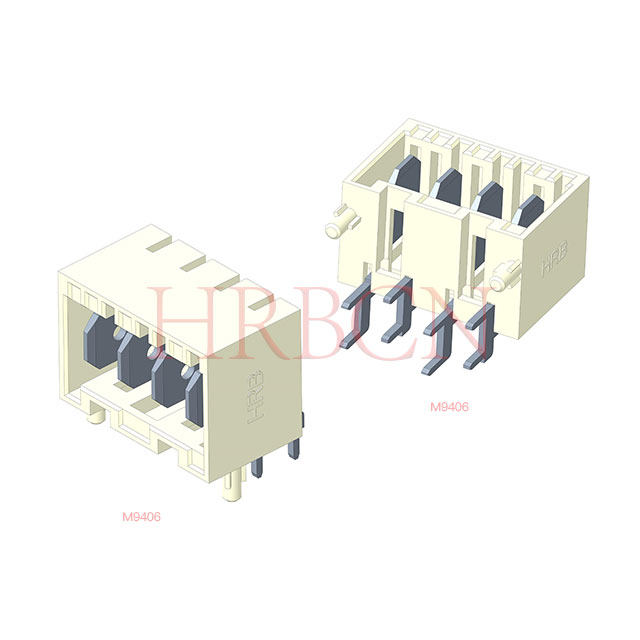

M9406	2-12 پین	5.0 میلی متر	هدر زبانه PCB RAST 5، زاویه ای، با قفل سمت پایین ، با اسپیگوت موقعیت یابی، دو خطی	M5005، M5006، M5007 M5038 M5039 & M5040

مزایای فناوری RAST

مشخصات استاندارد صنعت زمین 5.0 میلی متری
ساختار اتصال تماس با زبانه قابل اعتماد
پلاریزاسیون داخلی برای جلوگیری از جفت شدن اشتباه
عملکرد قفل ایمن و ضد لرزش
ظرفیت حمل جریان بالا و ولتاژ بالا
ایمنی محفظه مقاوم در برابر شعله و سیم براق
نصب چندگانه: قائم / زاویه ای اختیاری
سازگاری کامل با برندهای اصلی لوازم خانگی

ویژگی های محصول

استاندارد صنعت زمین 5.0 میلی متر
درجه جریان و ولتاژ بالا
دمای عملیات گسترده
مکانیسم قفل مثبت ایمن
پلاریزاسیون داخلی و کلید زنی
ایمنی بالا و مقاومت در برابر شعله
گزینه های موقعیت و طرح انعطاف پذیر
عملکرد الکتریکی قوی
مقرون به صرفه و مونتاژ پسند

انطباق

دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU
دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)
AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)
مقررات اروپایی POPs (EU) 2019/1021
مقررات اروپایی POPs (EU) 2024/2570
مقررات اروپایی POPs (EU) 2025/718
مقررات اروپایی POPs (EU) 2023/1608
مقررات اروپایی POPs (EU) 2019/1021
مقررات اروپایی POPs (EU) 2025/843
مقررات اروپایی POPs (EU) 2025/1930
مقررات (EC) Np 1907/2006 در مورد پیشنهاد REACHUS California 65

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی: VDE، UL، cUL

درجه اشتعال پذیری UL: UL 94V-0

برنامه های کاربردی معمولی

لوازم خانگی و ماشین لباسشویی
سیستم های کنترل صنعتی
ماژول های الکترونیکی خودرو
دستگاه های خانه هوشمند
تجهیزات منبع تغذیه
سیستم های لوازم خانگی تجاری
تجهیزات اتوماسیون اداری
دستگاه های ارتباطی و شبکه

س: چرا RAST 2.5 و RAST 5.0 را انتخاب کنید؟

A: انعطاف پذیری دوگانه: RAST 2.5 برای توان فشرده و کم تا متوسط. RAST 5.0 برای کاربردهای با جریان بالا و ناهموار.

راندمان بالا: کانکتورهای HRB دارای خاتمه IDC هستند که سیم‌کشی و چین خوردگی را حذف می‌کند و زمان مونتاژ را تا 50% برای خطوط خودکار کاهش می‌دهد.

قابلیت اطمینان اثبات شده: طراحی تماس 4 نقطه ای، انطباق با سیم درخشنده و قفل مثبت عملکرد طولانی مدت را در شرایط شدید تضمین می کند.

استانداردسازی جهانی: قابل تعویض با کانکتورهای سازگار با RAST از تولید کنندگان پیشرو، کاهش خطرات زنجیره تامین.

اتصالات RAST 2.5 و RAST 5.0 از دستگاه‌های جمع‌وجور خانه هوشمند گرفته تا ماشین‌آلات صنعتی سنگین، تطبیق‌پذیری، قابلیت اطمینان و کارایی بی‌نظیر را برای طراحی الکترونیکی مدرن ارائه می‌کنند.

س: تفاوت بین کانکتورهای RAST 2.5 و RAST 5.0 چیست؟

A: تفاوت اصلی در اندازه زمین و رتبه بندی جریان است. RAST 2.5 از زمین فشرده 2.5 میلی متری برای صرفه جویی در فضا و اتصال کم تا متوسط استفاده می کند. RAST 5.0 دارای پیچ 5.0 میلی متری است که برای کاربردهای با جریان بالا و توان بالا مناسب است. هر دو از ساختار استاندارد صنعتی یکپارچه با طراحی جفت‌گیری و قفل بی‌خبر پیروی می‌کنند.

س: سناریوهای کاربردی اصلی کانکتورهای سری RAST چیست؟

A: آنها به طور گسترده در کالاهای سفید خانگی، دستگاه های خانه هوشمند، سیستم های HVAC، اتوماسیون ساختمان، الکترونیک داخلی خودرو، پانل های کنترل صنعتی و تجهیزات منبع تغذیه، پوشش نیازهای اتصال سیم به برد، برد به برد و سیم به سیم استفاده می شوند.

س: آیا کانکتورهای RAST در برابر دمای بالا و لرزش مقاوم هستند؟

ج: قطعا. این سری از مواد عایق با کیفیت بالا و طراحی ساختاری بهینه، با تحمل دمای عالی و عملکرد ضد لرزش، پایدار برای عملکرد طولانی مدت در محیط‌های کاری سخت خانگی، HVAC و خودرو استفاده می‌کند.

س: آیا سری HRB RAST از خاتمه IDC پشتیبانی می کند؟

ج: بله. کانکتورهای HRB RAST 2.5 و RAST 5.0 از فناوری خاتمه IDC حرفه ای پشتیبانی می کنند، که روش های سیم کشی و چین را حذف می کند، کارایی تولید را تا حد زیادی بهبود می بخشد و برای خطوط مونتاژ انبوه خودکار مناسب است.

س: آیا RAST 2.5 و RAST 5.0 عملکرد ضد جاگذاری نادرست دارند؟

ج: بله. پلاریزاسیون داخلی و ساختار کلیدبندی به طور موثر از تطبیق نادرست جلوگیری می کند. مجهز به مکانیزم قفل ایمن برای جلوگیری از شل شدن اتصال ناشی از لرزش، تضمین پایداری و ایمنی اتصال.

س: آیا سری HRB RAST می تواند جایگزین کانکتورهای استاندارد معمولی شود؟

ج: بله. HRB RAST 2.5 و RAST 5.0 از ابعاد استاندارد صنعتی جهانی و مشخصات نصب پیروی می‌کنند، با سازگاری خوب، که می‌تواند کاملاً جایگزین قطعات استاندارد متداول متداول شود و هزینه‌های تهیه را کاهش دهد.

س: چه روش های سیم کشی برای اتصال دهنده های RAST موجود است؟

A: از اتصال جابجایی عایق IDC و روش های سیم کشی سنتی، انعطاف پذیر برای فرآیندهای تولید مختلف، مونتاژ دستی و خطوط مونتاژ خودکار هر دو قابل اجرا هستند.

س: روش بسته بندی RAST 2.5 IDC Connector M500X چیست؟

A: کانکتورهای RAST 5.0 IDC ما از بسته بندی قرقره استاندارد مناسب برای نصب خودکار SMT استفاده می کنند.
