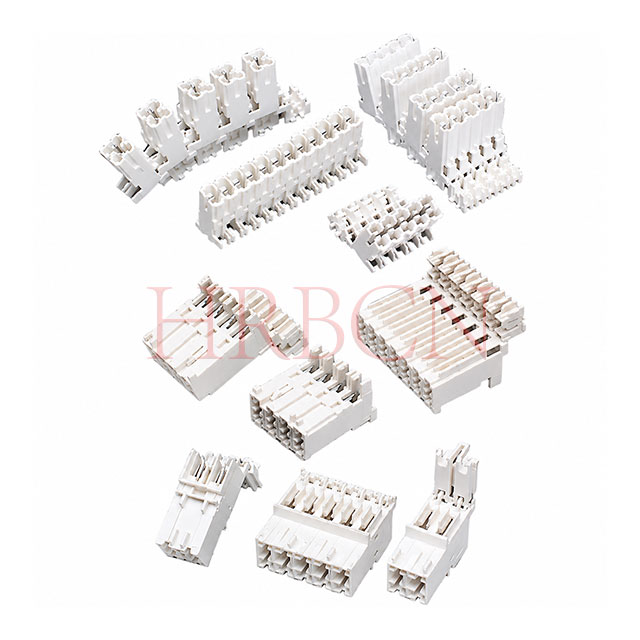

رابط IDC RAST 5.0 با فناوری IDT | کانکتور HRB M500X

سری HRB M500X یک کانکتور استاندارد RAST 5.0 است که از IDT پیشرفته (فناوری جابجایی عایق) برای خاتمه سریع و پایدار کابل بدون جدا شدن یا چین خوردگی استفاده می کند. پیکربندی های 2-12 پین، جریان نامی 6A-16A، ولتاژ 250 ولت AC/DC، دمای کارکرد -40 درجه سانتیگراد تا +120 درجه سانتیگراد، محفظه ساخته شده از نایلون UL94 V-0 66، پایانه های برنز فسفر با گزینه های آبکاری قلع/نقره/طلا را ارائه می دهد. مجهز به ساختار پلاریزاسیون، کلید و قفل برای جلوگیری از اتصال نادرست و شل، مطابق با گواهینامه های RoHS، REACH، UL، VDE. به طور گسترده در لوازم خانگی، کنترل صنعتی، الکترونیک خودرو، خانه هوشمند و تجهیزات منبع تغذیه استفاده می شود، ایده آل برای مونتاژ خودکار و سناریوهای اتصال با قابلیت اطمینان بالا.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M500X

  • HRB

  • 8536909000

شرح کدنویسی و رابط جفت گیری HRB

سری

پوز خیر

تماس با Pitch

توضیحات

جفت گیری با

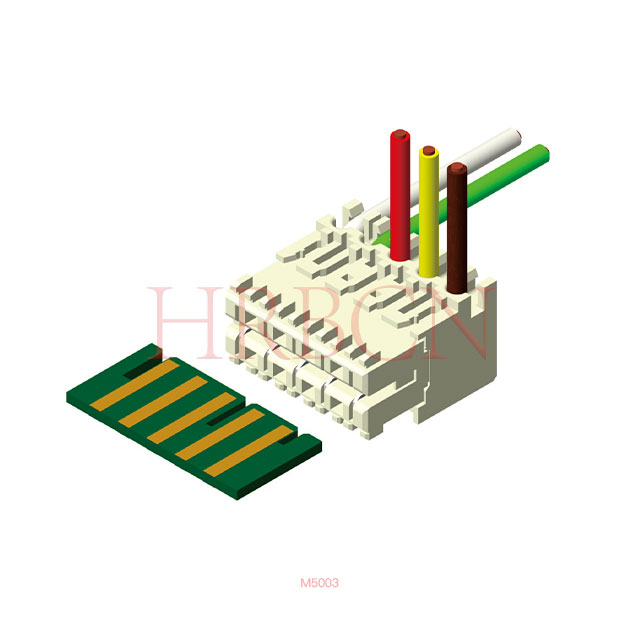

M5003

2-12 پین

5.0میلی متر

کانکتور RAST 5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، بدون قفل بر روی برد مدار چاپی، با یا بدون دنده کلید و کناره های بسته، قرارگیری متوالی بدون کاهش گام. رتبه فعلی: 6A AWG18-20، عایق<=2.5mm

PCB

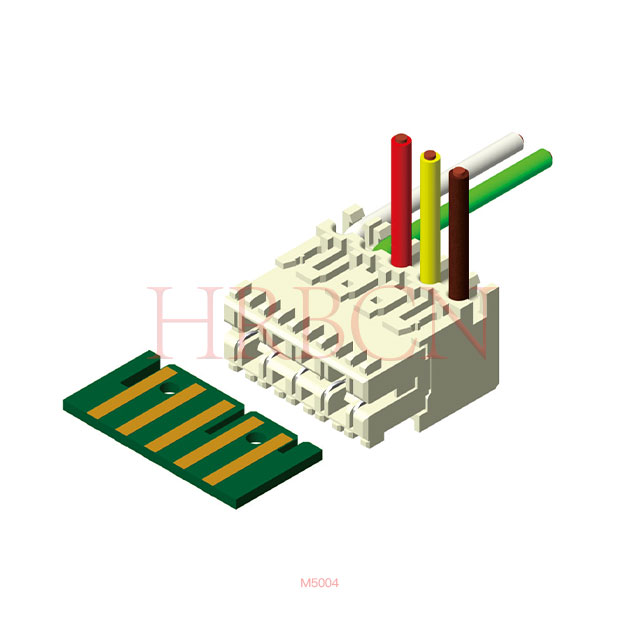

M5004

2-12 پین

5.0میلی متر

کانکتور RAST 5 برای جفت گیری مستقیم، فناوری جابجایی عایق (IDT)، با قفل بر روی برد مدار چاپی، با یا بدون دنده کلید و کناره های بسته، قرارگیری متوالی بدون کاهش گام. امتیاز فعلی: 6A AWG18-20، عایق<=2.5mm

PCB

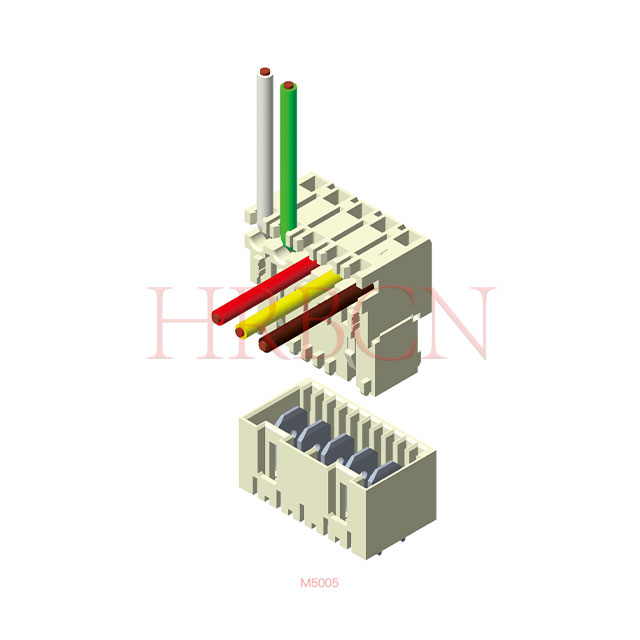

M5005

2-12 پین

5.0میلی متر

کانکتور RAST 5 برای جفت گیری غیرمستقیم، فناوری جابجایی عایق (IDT)، با قفل داخلی، قرارگیری متوالی بدون کاهش گام. رتبه فعلی: 10A AWG18، 7A AWG 20، عایق<=2.5mm

M940X

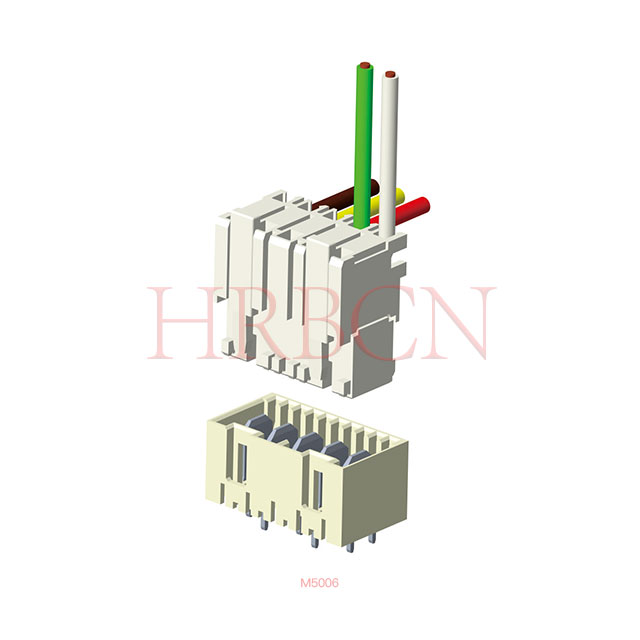

M5006

2-12 پین

5.0میلی متر

کانکتور RAST 5 برای جفت گیری غیرمستقیم، فناوری جابجایی عایق (IDT)، با زمین تماس دنده کلید 5.0 میلی متر. امتیاز فعلی: 10 آمپر برای AWG18، 7 آمپر برای AWG20، عایق<=2.5 میلی متر

M940X

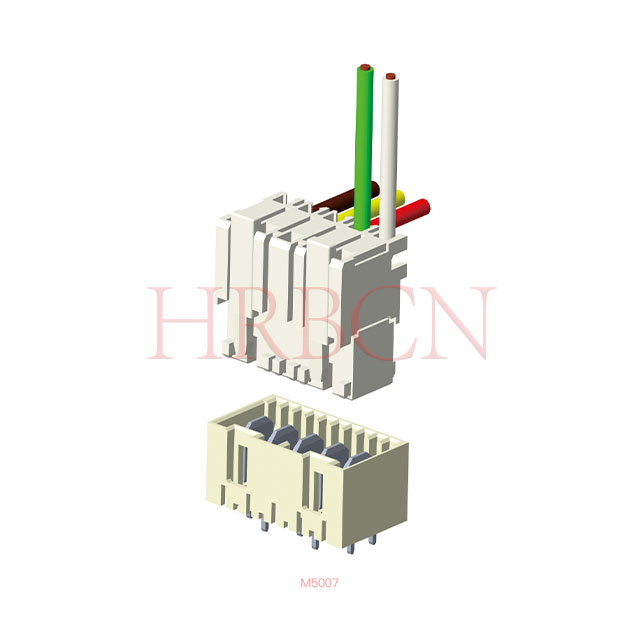

M5007

2-8 پین5.0 میلی متر

کانکتور RAST 5 برای جفت گیری غیرمستقیم، فناوری جابجایی عایق (IDT)، با قفل خارجی، قرارگیری متوالی بدون از دست دادن گام. امتیاز جریان: 2-4 مدار 16A ، 5-8 مدار 12A. AWG16، عایق<=3.0mm

M940X

مزایای فناوری IDC

  • خاتمه کابل سریع و کارآمد

  • کاهش خطاهای مونتاژ

  • تماس الکتریکی پایدار و قابل اعتماد

  • طراحی سیم کشی ساده

  • هزینه های کار و تولید کمتر

  • سازگاری اتصال بهبود یافته است

  • دوام بالا در هنگام حمل و نقل و نصب

ویژگی های محصول

  • استاندارد صنعت زمین 5.0 میلی متر

  • درجه جریان و ولتاژ بالا

  • دمای عملیات گسترده

  • مکانیسم قفل مثبت ایمن

  • پلاریزاسیون داخلی و کلید زنی

  • ایمنی بالا و مقاومت در برابر شعله

  • گزینه های موقعیت و طرح انعطاف پذیر

  • عملکرد الکتریکی قوی

  • مقرون به صرفه و مونتاژ پسند

انطباق

  • دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU

  • دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)

  • AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2024/2570

  • مقررات اروپایی POPs (EU) 2025/718

  • مقررات اروپایی POPs (EU) 2023/1608

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2025/843

  • مقررات اروپایی POPs (EU) 2025/1930

  • مقررات (EC) Np 1907/2006 در مورد پیشنهاد REACHUS California 65

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی: VDE، UL، cUL

درجه اشتعال پذیری UL: UL 94V-0

برنامه های کاربردی معمولی

  • لوازم خانگی و ماشین لباسشویی

  • سیستم های کنترل صنعتی

  • ماژول های الکترونیکی خودرو

  • دستگاه های خانه هوشمند

  • تجهیزات منبع تغذیه

  • سیستم های لوازم خانگی تجاری

  • تجهیزات اتوماسیون اداری

  • دستگاه های ارتباطی و شبکه




جریان نامی
6A AC DC
7A AC DC
10A AC DC
16A AC DC
ولتاژ نامی
250 ولت AC DC
دمای عملیاتی
-40 درجه سانتیگراد ~ +120 درجه سانتیگراد
مقاومت تماسی
حداکثر 10mΩ
مقاومت عایق
1000mΩ. دقیقه
مقاومت در برابر ولتاژ
1500 ولت AC در دقیقه
مواد
محفظه: نایلون 66 UL94V-0
ترمینال: فسفر برنز
پایان ترمینال
قلع اندود شده
روکش نقره
روکش طلا
محدوده سیم
AWG 20 تا 18 (0.519-0.823mm²)
AWG16
GWT
750 درجه سانتیگراد

س: چرا RAST 2.5 و RAST 5.0 را انتخاب کنید؟

A: انعطاف پذیری دوگانه: RAST 2.5 برای توان فشرده و کم تا متوسط. RAST 5.0 برای کاربردهای با جریان بالا و ناهموار.

راندمان بالا: کانکتورهای HRB دارای خاتمه IDC هستند که سیم‌کشی و چین خوردگی را حذف می‌کند و زمان مونتاژ را تا 50% برای خطوط خودکار کاهش می‌دهد.

قابلیت اطمینان اثبات شده: طراحی تماس 4 نقطه ای، انطباق با سیم درخشنده و قفل مثبت عملکرد طولانی مدت را در شرایط شدید تضمین می کند.

استانداردسازی جهانی: قابل تعویض با کانکتورهای سازگار با RAST از تولید کنندگان پیشرو، کاهش خطرات زنجیره تامین.

اتصالات RAST 2.5 و RAST 5.0 از دستگاه‌های جمع‌وجور خانه هوشمند گرفته تا ماشین‌آلات صنعتی سنگین، تطبیق‌پذیری، قابلیت اطمینان و کارایی بی‌نظیر را برای طراحی الکترونیکی مدرن ارائه می‌کنند.

س: تفاوت بین کانکتورهای RAST 2.5 و RAST 5.0 چیست؟

A: تفاوت اصلی در اندازه زمین و رتبه بندی جریان است. RAST 2.5 از زمین فشرده 2.5 میلی متری برای صرفه جویی در فضا و اتصال کم تا متوسط ​​استفاده می کند. RAST 5.0 دارای پیچ 5.0 میلی متری است که برای کاربردهای با جریان بالا و توان بالا مناسب است. هر دو از ساختار استاندارد صنعتی یکپارچه با طراحی جفت‌گیری و قفل بی‌خبر پیروی می‌کنند.

س: سناریوهای کاربردی اصلی کانکتورهای سری RAST چیست؟

A: آنها به طور گسترده در کالاهای سفید خانگی، دستگاه های خانه هوشمند، سیستم های HVAC، اتوماسیون ساختمان، الکترونیک داخلی خودرو، پانل های کنترل صنعتی و تجهیزات منبع تغذیه، پوشش نیازهای اتصال سیم به برد، برد به برد و سیم به سیم استفاده می شوند.

س: آیا کانکتورهای RAST در برابر دمای بالا و لرزش مقاوم هستند؟

ج: قطعا. این سری از مواد عایق با کیفیت بالا و طراحی ساختاری بهینه، با تحمل دمای عالی و عملکرد ضد لرزش، پایدار برای عملکرد طولانی مدت در محیط‌های کاری سخت خانگی، HVAC و خودرو استفاده می‌کند.

س: آیا سری HRB RAST از خاتمه IDC پشتیبانی می کند؟

ج: بله. کانکتورهای HRB RAST 2.5 و RAST 5.0 از فناوری خاتمه IDC حرفه ای پشتیبانی می کنند، که روش های سیم کشی و چین را حذف می کند، کارایی تولید را تا حد زیادی بهبود می بخشد و برای خطوط مونتاژ انبوه خودکار مناسب است.

س: آیا RAST 2.5 و RAST 5.0 عملکرد ضد جاگذاری نادرست دارند؟

ج: بله. پلاریزاسیون داخلی و ساختار کلیدبندی به طور موثر از تطبیق نادرست جلوگیری می کند. مجهز به مکانیزم قفل ایمن برای جلوگیری از شل شدن اتصال ناشی از لرزش، تضمین پایداری و ایمنی اتصال.

س: آیا سری HRB RAST می تواند جایگزین کانکتورهای استاندارد معمولی شود؟

ج: بله. HRB RAST 2.5 و RAST 5.0 از ابعاد استاندارد صنعتی جهانی و مشخصات نصب پیروی می‌کنند، با سازگاری خوب، که می‌تواند کاملاً جایگزین قطعات استاندارد متداول متداول شود و هزینه‌های تهیه را کاهش دهد.

س: چه روش های سیم کشی برای اتصال دهنده های RAST موجود است؟

A: از اتصال جابجایی عایق IDC و روش های سیم کشی سنتی، انعطاف پذیر برای فرآیندهای تولید مختلف، مونتاژ دستی و خطوط مونتاژ خودکار هر دو قابل اجرا هستند.

س: روش بسته بندی RAST 2.5 IDC Connector M500X چیست؟

A: کانکتورهای RAST 5.0 IDC ما از بسته بندی قرقره استاندارد مناسب برای نصب خودکار SMT استفاده می کنند.
