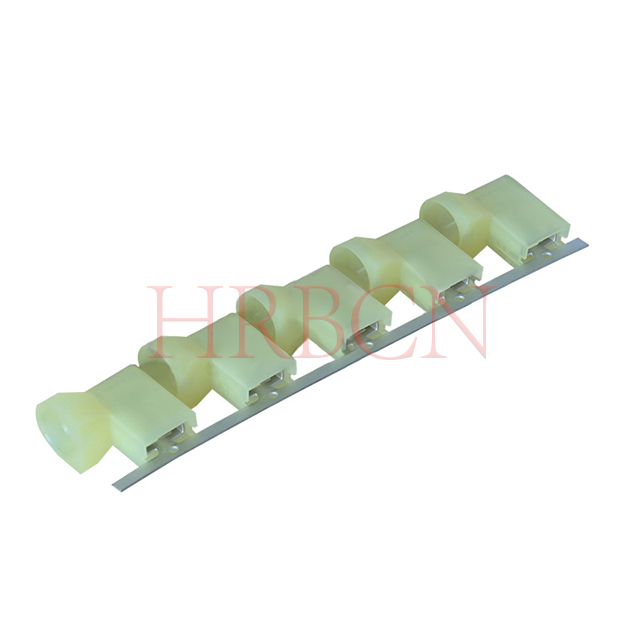

HRB 6.35mm 0.250' AWG12-10 Flag عایق ترمینال قطع اتصال زن

به اشتراک گذاشتن برای:

HRB 6.35mm 0.250' AWG12-10 Flag عایق ترمینال قطع اتصال زن

M7600FNS-5(8)-Y، M7600FNL-5(8)-Y، M7600FNL-5(8)-Y(A)

ترمینال قطع زن کاملاً عایق شده از نوع پرچم 6.35 میلی متری (0.250') HRB برای AWG12-10 (3.31–5.26mm²) کاربردهای با جریان بالا. دارای کنتاکت‌های برنجی با روکش قلع و عایق نایلون 66 درجه‌بندی شده UL94 V‑2، دارای رتبه 24A 300V/600Vبا دو گزینه قطر بیرونی بشکه چین دار عایق: 10.00 میلی متر و 7.80 میلی متر. موجود در بسته بندی قرقره و شل، دارای گواهینامه UL/RoHS/REACH، به طور گسترده در دسته سیم های خودرو، لوازم خانگی، کنترل های صنعتی و ماژول های برق PCB استفاده می شود.

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
M7600FNS-5(8)-Y، M7600FNL-5(8)-Y، M7600FNL-5(8)-Y(A)
نام تجاری:
HRB
کد:
8536909000

P/N تعریف

HRB P/N	رتبه بندی ولتاژ	محدوده قطر عایق سازگار	SPQ (تک)	نیروی درج و ترمینال نر	نیروی خروج و ترمینال نر	ترمینال خط و نیرو
M7600FNS-5(8)-Y	300 ولت	8.13 میلی متر	1000/قرقره	≤7.8 کیلوگرم	≥3.0 کیلوگرم	≥34.0 کیلوگرم
M7600FNL-5(8)-Y	300 ولت	8.13 میلی متر	1000 / کیسه	≤7.8 کیلوگرم	≥3.0 کیلوگرم	≥34.0 کیلوگرم
M7600FNS-5(8)-Y(A)	600 ولت	8.13 میلی متر	1000/قرقره	≤6 کیلوگرم	≥ 4.0 کیلوگرم	≥34.0 کیلوگرم

نوع: M=Finished
نوع محصول: 7600=ترمینال زن پرچم کاملا عایق شده
F=عایق همه جانبه
N = نایلون
روش بسته بندی: S=نوار L=قطعه شل
سری: 5=6.35mm (0.250 اینچ)
Y=زرد (12-10 AWG)، Ins. حداکثر قطر: 8.13 میلی متر؛
بدون پسوند (A) برای یک معمولی، با پسوند (A) مخفف یک خاص است.

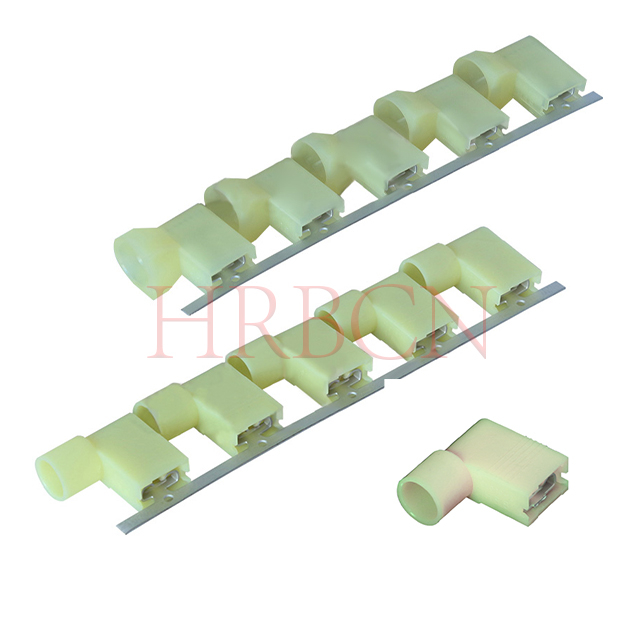

تفاوت های کلیدی بین M7600FN(S)-5(8)-Y و M7600FN(S)-5(8)-Y(A)

هر دو ترمینال زن 6.35 میلی‌متری پرچمدار HRB برای سیم‌های AWG12-10 کاملاً عایق هستند. تفاوت اصلی در قطر بیرونی بشکه چین عایق نهفته است:

M7600FN(S)-5(8)-Y: دارای یک قطر بیرونی 10.00 میلی متری بشکه چین دار عایق است که منطقه چین خوردگی بزرگ تری را برای قرار دادن سیم هایی با قطر عایق بزرگتر ارائه می دهد و گیره چین قوی تر را ایجاد می کند. ایده آل برای برنامه هایی با فضای دم کافی.

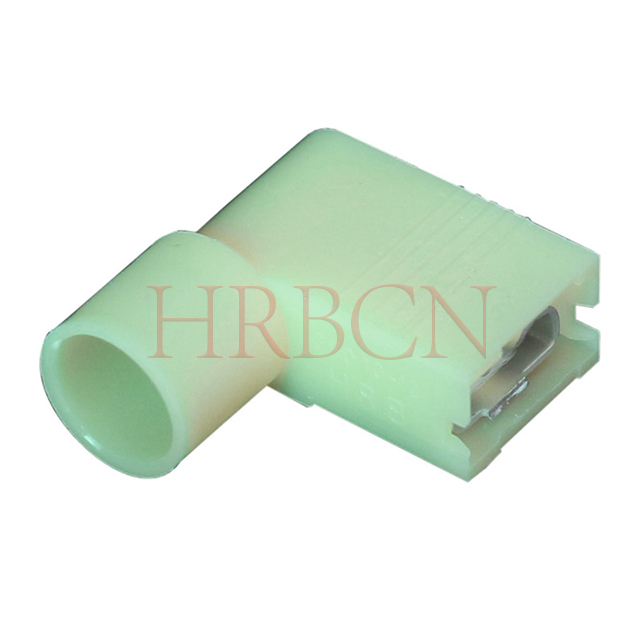

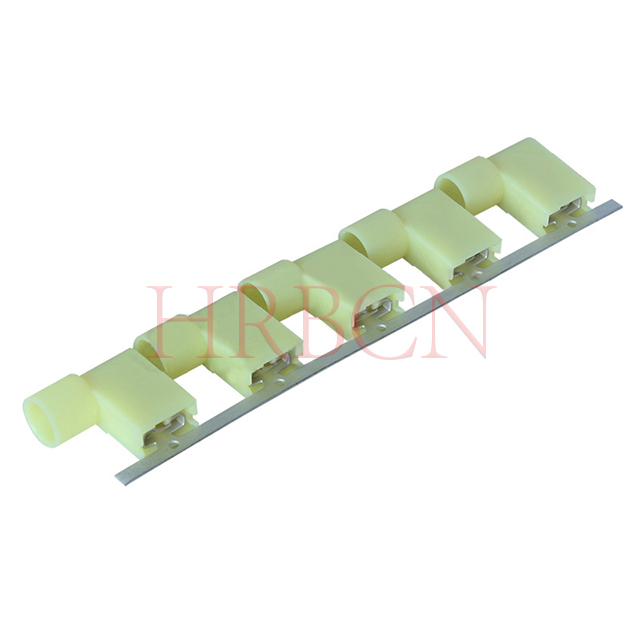

M7600FN(S)-5(8)-Y(A): بهینه شده با قطر بیرونی فشرده 7.80 میلی متری بشکه چین دار عایق. به طور خاص برای برنامه هایی با فضای دم محدود طراحی شده است، در حالی که سازگاری قابل اعتماد با سیم های استاندارد AWG12-10 را حفظ می کند.

پارامترهای فنی

نرخ جریان: 24 آمپر AC، DC

درجه ولتاژ: 300 ولت AC، DC; 6 00 ولت AC، DC

دمای کارکرد: -25 ºC تا +105ºC

مواد: مسکن: نایلون66 UL 94V-2; ترمینال: برنجی قلع اندود

اندازه زبانه: 6.35x0.8mm

سیم قابل اجرا: AWG 12-10 (3.31-5.26mm²)

محدوده قطر عایق سازگار: 8.13 میلی متر

ویژگی های محصول

ویژگی های ترمینال: سیم استاپ
ظرفیت: تک
چین دار: F-Crimp
نوع بشکه: بسته
خاتمه به: سیم و کابل
با عایق: کاملا عایق
نوع نگهداری جفت: قفل گودی
بسته بندی: نوار/قرقره یا قطعات شل در گزینه های کیسه

ویژگی های فنی

- برنج قلع اندود برای مقاومت در برابر خوردگی

- عایق نایلونی برای دوام در دمای بالا

- طراحی بشکه چین دار ایمن برای نگه داشتن سیم قوی

- دارای امتیاز برای برنامه های حداکثر 300 ولت

نمودار جفت گیری

میز پرچم ماده عایق 6.35 میلی متر 6.35 میلی متر AWG12-10 3.31-5.26 میلی متر 0.250 اینچ ²(AWG12-10 سری M7600) معمولاً با

سری M6351 AWG12-10
برگه مرد

جفت گیری FASTON TERMINAL

مرجع متقابل | پایانه های استاندارد قابل تعویض

این ظرف زن 6.35 میلی‌متری 0.250 اینچی عایق‌شده با مشخصات استاندارد جهانی مطابقت دارد و با پایانه‌های قطع سریع استاندارد که در سراسر جهان استفاده می‌شوند، کاملاً قابل تعویض است.

این قابلیت جایگزینی مستقیم با فرم، تناسب و عملکرد مشابه برای سیستم های سیم کشی استاندارد را ارائه می دهد.

س: پارامترهای اصلی ترمینال قطع زن 6.35 میلی متری کاملاً عایق (AWG12-10) چیست؟

A: نوع پایانه قطع سریع: نوع گیرنده/پرچم

اندازه سیم: AWG12-10 (3.31-5.26mm²)

پهنای برگه جفت شدن: 6.35 (0.250')

ضخامت زبانه جفت: 0.8 میلی متر

محدوده قطر عایق سازگار: 8.13 میلی متر

س: MOQ برای ترمینال عایق شده 6.35 میلی متری 0.250' چیست؟

A: MOQ: 5000 عدد / مورد.

س: زمان سرب برای ترمینال 6.35mm 0.250' چقدر است؟

A: L/T: 3-4 هفته.

س: آیا می توان از این ظرف AWG12-10 در محیط های ارتعاشی خودرو استفاده کرد؟

پاسخ: بله، این ظرف زن کاملاً عایق شده AWG12-10 برای استفاده در محیط های ارتعاشی خودرو مناسب است.

ویژگی های آن:

① رابط جفت گیری ایمن و طراحی قفل داخلی که در برابر شل شدن تحت لرزش مداوم مقاومت می کند.

②عایق نایلون 66 با چقرمگی بالا (رده بندی UL 94V-2) و کنتاکت های برنجی با روکش قلع، عملکرد الکتریکی پایدار را حتی در شرایط شوک و لرزش حفظ می کند.

③ الزامات سیم کشی معمولی خودرو را برآورده می کند، و آن را برای مدارهای برق روی برد و برنامه های مستعد لرزش ایده آل می کند.

س: تفاوت بین کانکتورهای 4.75 میلی متری و 6.35 میلی متری چیست؟

پاسخ: تفاوت در عرض زبانه ترمینال است. کانکتورهای 4.75 میلی متری کوچکتر هستند و برای کاربردهای سبک تر استفاده می شوند، در حالی که 6.35 میلی متر هستند

اتصال دهنده ها جریان های بالاتری را کنترل می کنند.

س: چگونه اندازه صحیح AWG را انتخاب کنم؟

A: کانکتور را بر اساس سیم سنج خود انتخاب کنید. این محصول برای سیم‌های AWG12-10 (3.31-5.26 میلی‌متر مربع) طراحی شده است و از تناسب مناسب برای چین‌خوردگی اطمینان می‌دهد.

س: آیا این کانکتورها عایق هستند؟

پاسخ: بله، آنها دارای یک آستین کاملا عایق برای جلوگیری از اتصال کوتاه و بهبود ایمنی هستند.

س: AWG12-10 از چه اندازه سیم پشتیبانی می کند؟

پاسخ: این ترمینال برای پشتیبانی از سیم سنج های AWG12 تا AWG10 طراحی شده است که مربوط به سطح مقطع هادی 3.31 میلی متر مربع تا 5.26 میلی متر مربع است. این برای کاربردهای با جریان بالا که نیاز به سیم های ضخیم تری دارند طراحی شده است.

س: ترمینال قطع زن از نوع پرچم 6.35 میلی متری برای AWG12-10 چیست؟

A: این یک ترمینال قطع سریع زن کاملاً عایق شده به سبک پرچم 6.35 میلی متری (0.250 اینچ) است که به ویژه برای مطابقت با سیم های گیج ضخیم AWG12-10 طراحی شده است.

این یک ساختار خمیده پرچم 90 درجه برای ورود به سمت و نصب صرفه جویی در فضا را اتخاذ می کند. ساخته شده از برنج قلع اندود با ظرفیت حمل جریان بالا، مناسب مدارهای پرقدرت است. عایق کامل نایلون ایزوله ایمن را فراهم می کند که به طور گسترده در سیم کشی خودرو، لوازم خانگی با جریان بالا و اتصالات ماژول الکتریکی استفاده می شود.

س: تفاوت بین پایانه های زن مستقیم و پایانه های زن پرچم چیست؟ چگونه نوع مناسب را انتخاب کنیم؟

A: ترمینال های زن مستقیم دارای ساختار مستقیم خطی برای نصب سیم کشی مستقیم هستند که برای فضاهای باریک و مسیریابی مهار داخلی مناسب است.

پایانه های نوع پرچم دارای طراحی پرچم با زاویه سمت راست هستند که امکان سیم کشی جانبی و لحیم کاری یا چین دادن آسان را فراهم می کند. آنها برای مناطق شلوغ سیم کشی و نصب PCB عمودی ایده آل هستند.

نوع مستقیم را برای سیم کشی خطی خطی انتخاب کنید. نوع پرچم را برای مسیریابی با زاویه راست، فضای نصب محدود و اتصال سمت PCB انتخاب کنید.

س: تفاوت بین پایانه های AWG12-10، AWG16-14 و AWG22-18 چیست؟ چگونه سیم سنج مناسب را انتخاب کنیم؟

A: محدوده سه سیم سنج در ضخامت سیم، سطح مقطع و ظرفیت حمل جریان متفاوت است.

①AWG22-18: سیم نازک، مقطع کوچک، برای وسایل الکترونیکی عمومی با جریان کم و لوازم خانگی کوچک.

②AWG16-14: اندازه سیم متوسط، بار جریان متوسط، مناسب برای لوازم خانگی استاندارد و مدارهای معمولی خودرو.

③AWG12-10: سیم ضخیم، مقطع بزرگ، ظرفیت جریان بالا، مورد استفاده برای تجهیزات پرقدرت و دسته های سیم کشی خودروهای سنگین.

راهنمای انتخاب

① AWG22-18 را برای مدارهای معمولی با جریان کم انتخاب کنید.

② AWG16-14 را برای استفاده استاندارد خانگی و عمومی خودرو انتخاب کنید.

③ AWG12-10 را برای برنامه های با جریان بالا و توان بالا انتخاب کنید.

س: تفاوت بین پایانه های 0.110' 0.187' 0.205' و 0.250' چیست؟ چگونه سایز مناسب را انتخاب کنیم؟

پاسخ: این اعداد به عرض زبانه پایانه های قطع سریع بر حسب اینچ اشاره دارد:

0.110' کوچکترین اندازه برای سیگنال های جریان کم و مدارهای کمکی است.

0.187 ' رایج ترین اندازه همه منظوره برای سیم کشی با جریان نور متوسط است.

0.205' منطقه تماس بزرگتری را برای جریان بالاتر و اتصال پایدارتر ارائه می دهد.

0.250' بزرگترین اندازه است که برای مدارهای اصلی سنگین و پرقدرت طراحی شده است.

برای انتخاب، عرض زبانه ترمینال را با اتصال دهنده جفت، سیم AWG، جریان کار و فضای نصب مطابقت دهید. از اندازه های کوچکتر برای خطوط سیگنال و اندازه های بزرگتر برای برنامه های برق اصلی و جریان بالا استفاده کنید.
