س: پارامترهای اساسی ترمینال قطع اتصال نر کاملاً عایق 6.35 میلی متری (AWG12-10) چیست؟
A: نوع پایانه قطع سریع: زبانه/نوع مستقیم
اندازه سیم: AWG12-10 (3.31-5.26mm²)
پهنای برگه جفت شدن: 6.35 (0.250')
ضخامت زبانه جفت: 0.8 میلی متر
محدوده قطر عایق سازگار: 8.13 میلی متر

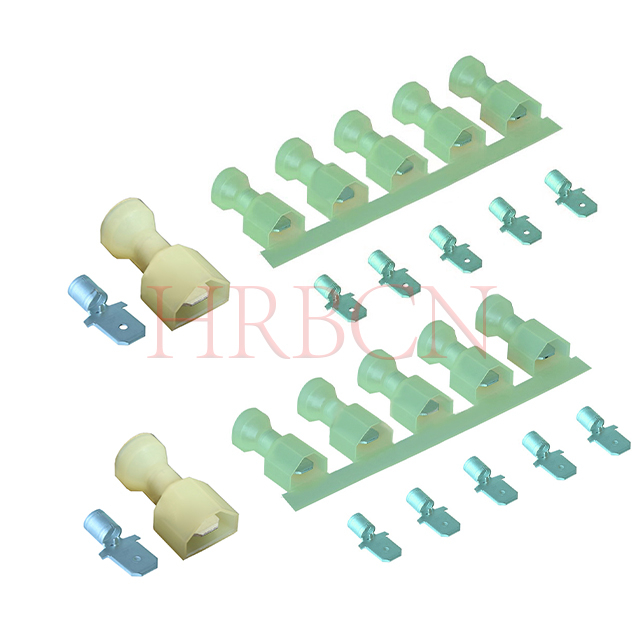

س: تفاوت بین پایانه های M6351FNS-5(8)-Y و M6351FNS-5(8)-Y(A) چیست؟ چگونه یک مورد مناسب را انتخاب کنیم؟

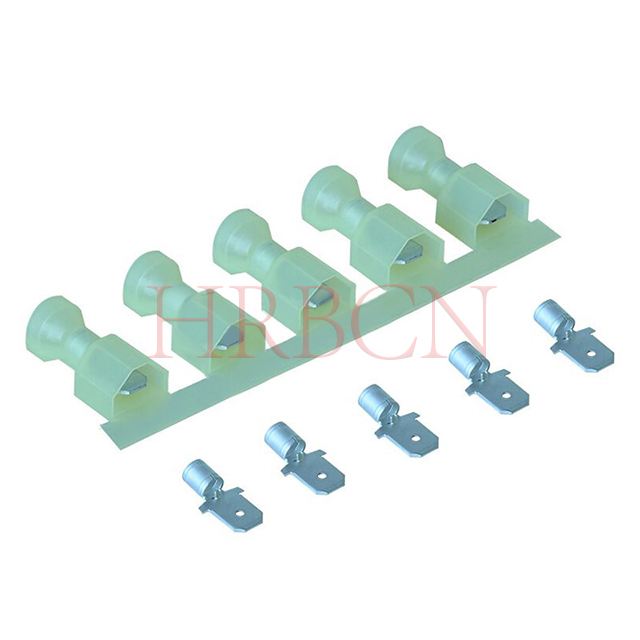

A: همه متعلق به سری ترمینال مستقیم نر M6351FNS 6.35 میلی متری کاملاً عایق شده هستند.
قوانین کدنویسی به شرح زیر است:
①: 5(8) مخفف ضخامت زبانه ترمینال: 0.8 میلی متر است، هر دو برای سیم کشی AWG12-10 با Ins. حداکثر قطر: 8.13 میلی متر؛
②: بدون پسوند (A) ساختار Hole Detent با عملکرد قفل قوی و ضد لرزش را اتخاذ می کند. با پسوند (A) ساختار فرورفتگی فرورفتگی را برای دوشاخه نرمتر میپذیرد و با نیروی قفل استاندارد آن را جدا میکند.
راهنمای انتخاب:
①: Y را بدون پسوند (A) برای سناریوهایی که نیاز به قفل محکم و مقاومت در برابر لرزش دارند، انتخاب کنید.
②: Y را با پسوند (A) برای برنامه هایی که نیاز به درج و استخراج آسان با تقاضای قفل معمولی دارند، انتخاب کنید.
س: MOQ برای ترمینال عایق شده 6.35 میلی متری 0.250' چیست؟
A: MOQ: 5000 عدد / مورد.
س: زمان سرب برای ترمینال 6.35mm 0.250' چقدر است؟
A: L/T: 3-4 هفته.
س: حداکثر درجه حرارت برای این ترمینال 6.35 میلی متری چیست؟
پاسخ: حداکثر درجه حرارت 105 درجه سانتیگراد است
س: تفاوت بین کانکتورهای 4.75 میلی متری و 6.35 میلی متری چیست؟
پاسخ: تفاوت در عرض زبانه ترمینال است. کانکتورهای 4.75 میلی متری کوچکتر هستند و برای کاربردهای سبک تر استفاده می شوند، در حالی که 6.35 میلی متر هستند
اتصال دهنده ها جریان های بالاتری را کنترل می کنند.
س: چگونه اندازه صحیح AWG را انتخاب کنم؟
A: کانکتور را بر اساس سیم سنج خود انتخاب کنید. این محصول برای سیمهای AWG12-10 طراحی شده است و از تناسب مناسب برای چینخوردگی اطمینان میدهد.
س: آیا این کانکتورها عایق هستند؟
پاسخ: بله، آنها دارای یک آستین کاملا عایق برای جلوگیری از اتصال کوتاه و بهبود ایمنی هستند.
س: AWG12-10 از چه اندازه سیم پشتیبانی می کند؟
پاسخ: این ترمینال با سیمهای AWG12-10 با سطح مقطع 3.31-5.26 میلیمتر مربع، مناسب برای مدارهای خودرو و صنعتی با جریان بالا و سنگین است.
س: تفاوت بین مدل های با پسوند و بدون پسوند (A) چیست؟

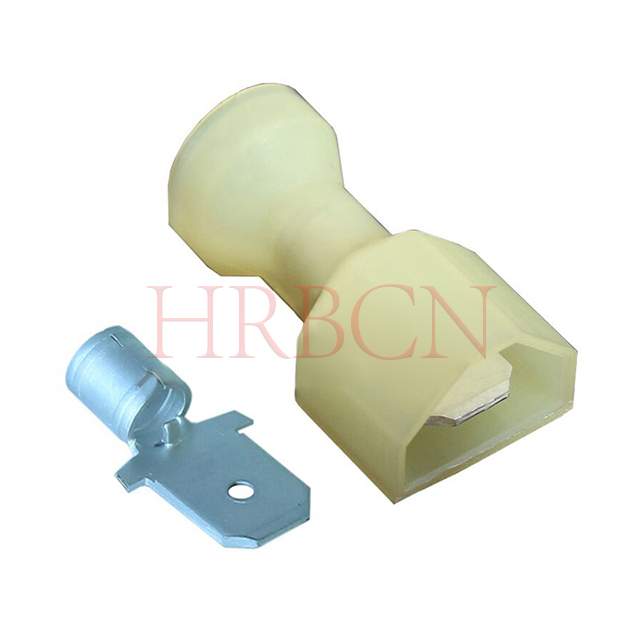

①بدون پسوند (A):
ساختار Hole Detent را اتخاذ می کند. با درگیری سوراخ دایره ای قفل می شود و دارای مقاومت قوی، ضد جدا شدن و مقاومت در برابر لرزش است.

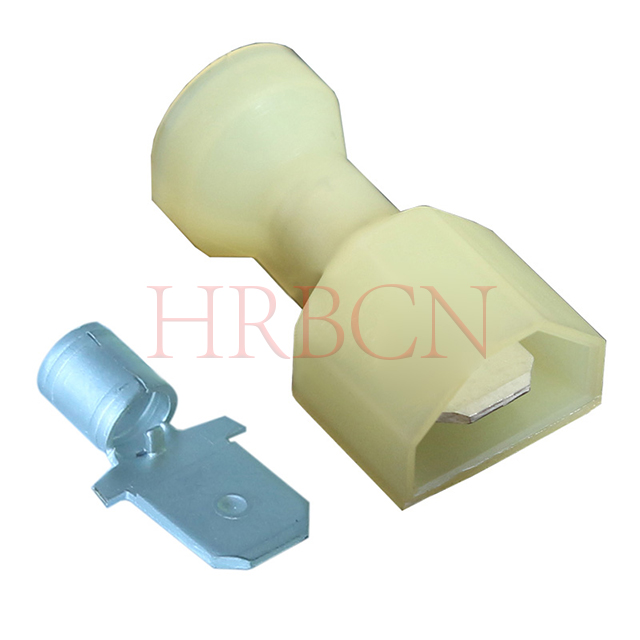

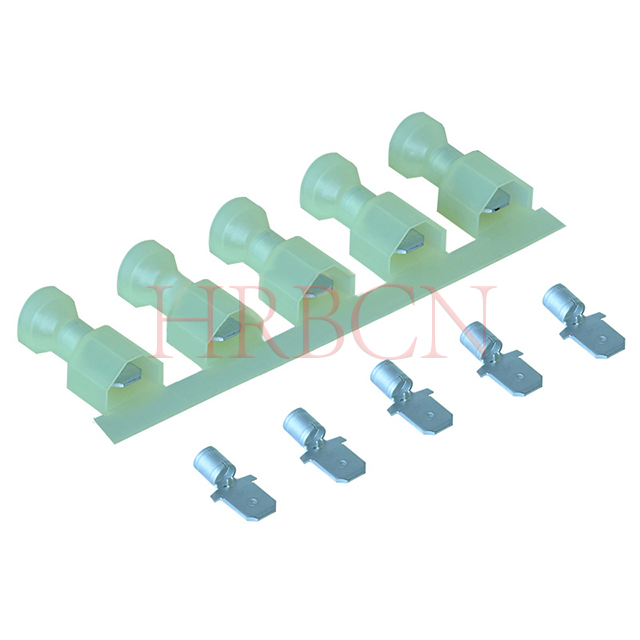

②با پسوند (A):
از ساختار فرورفتگی فرورفته استفاده می کند. با فشردهسازی فرورفتگی فنری، قرار میگیرد و با نیروی قفل استاندارد، وارد کردن و استخراج نرمتر را فراهم میکند.
س: ترمینال جداکننده نر 6.35 میلی متری چیست؟
پاسخ: ترمینال قطع کننده نر 6.35 میلی متری نوعی ترمینال بیل 0.250 اینچی با عرض زبانه 6.35 میلی متر است.
این یک جزء کاملاً عایق سیم به اتصال ساخته شده از برنج قلع اندود و نایلون مقاوم در برابر شعله است که به طور گسترده با پایانه های ماده 6.35 میلی متری برای اتصال و قطع سریع جفت می شود.
این معمولاً در دسته سیمهای خودرو، لوازم خانگی و تجهیزات صنعتی برای اتصال مدار استفاده میشود که در محدودههای مختلف سیم سنج AWG12-10، AWG16-14 و AWG22-18 موجود است.
س: آیا این ترمینال برای استفاده در خودرو مناسب است؟
پاسخ: بله، این ترمینال قطع زن کاملاً عایق شده به دلیل اتصال ایمن و به طور گسترده در سیستم های سیم کشی خودرو استفاده می شود.
مقاومت در برابر لرزش
س: تفاوت بین جفت گیری با پایانه های ماده مستقیم و پایانه های ماده پرچم چیست؟ چگونه نوع مناسب را انتخاب کنیم؟
پاسخ: هر دو ترمینال مادگی مستقیم و پایانه های مادگی پرچمدار می توانند با پایانه های جداکننده نر با مشخصات مشابه جفت شوند.
تفاوت های اصلی عبارتند از جهت نصب، طرح سیم کشی و سناریوی برنامه:
①: ترمینال زن مستقیم ساختار مستقیم خطی را با سیم کشی و اتصال در جهت افقی مستقیم اتخاذ می کند.
②: ترمینال زن پرچم دارای طراحی پرچم با زاویه راست است که جهت سیم کشی را 90 درجه برای مسیریابی جانبی و نصب صرفه جویی در فضا می چرخاند.
③: عملکرد الکتریکی، درجه بندی جریان و ساختار قفل بازدارنده برای هر دو نوع تحت یک اندازه زبانه و گیج سیم یکسان است.
راهنمای انتخاب:
①: پایانههای مادگی مستقیم را برای سیمکشی خطی، طرح مهار مستقیم و فضای نصب کافی انتخاب کنید.
②: پایانه های زن پرچم را برای فضای نصب محدود، مسیریابی زاویه 90 درجه و سیم کشی داخلی تجهیزات فشرده انتخاب کنید.
③: برای اطمینان از جفت گیری کامل با پایانه های نر مربوطه، عرض زبانه و گیج سیم AWG یکسان را حفظ کنید.
س: آیا ترمینال نر AWG12-10 می تواند با ترمینال های ماده AWG22-18 یا AWG16-14 جفت شود؟
پاسخ: نه، آنها قابل تعویض نیستند. پایانه های AWG12-10، AWG16-14 و AWG22-18 از نظر ضخامت زبانه ترمینال، اندازه بشکه چین و ابعاد تماس داخلی متفاوت هستند. ترمینال های گیج سیم نامتناسب نمی توانند به قفل مناسب و اتصال پایدار دست یابند، که ممکن است باعث تماس ضعیف و خطرات ایمنی شود. همیشه ترمینال های نر و ماده را با مشخصات و سیم سنج یکسان مطابقت دهید.
