س: پارامترهای اساسی ترمینال قطع زن 6.35 میلی متری کاملاً عایق (AWG 16-14) چیست؟
A: نوع پایانه قطع سریع: نوع گیرنده/پرچم
اندازه سیم: AWG16-14 (1.31-2.08mm²)
پهنای برگه جفت شدن: 6.35 (0.250')
ضخامت زبانه جفت: 0.8 میلی متر
محدوده قطر عایق سازگار: 4.06mm/6.60mm
س: MOQ برای ترمینال عایق شده 6.35 میلی متری 0.250' چیست؟
A: MOQ: 5000 عدد / مورد.
س: زمان سرب برای ترمینال 6.35mm 0.250' چقدر است؟
A: L/T: 3-4 هفته.
س: آیا می توان از این پریز AWG16-14 در محیط های ارتعاشی خودرو استفاده کرد؟
پاسخ: بله، این پریز AWG16-14 دارای قابلیت حفظ تماس ایمن است که در برابر سطوح ارتعاش معمولی خودرو مقاومت می کند. برای مدارهای جریان متوسط در صورت نصب بر اساس مشخصات مناسب است.
س: تفاوت بین کانکتورهای 4.75 میلی متری و 6.35 میلی متری چیست؟
پاسخ: تفاوت در عرض زبانه ترمینال است. کانکتورهای 4.75 میلی متری کوچکتر هستند و برای کاربردهای سبک تر استفاده می شوند، در حالی که 6.35 میلی متر هستند
اتصال دهنده ها جریان های بالاتری را کنترل می کنند.
س: چگونه اندازه صحیح AWG را انتخاب کنم؟
A: کانکتور را بر اساس سیم سنج خود انتخاب کنید. این محصول برای سیمهای AWG16-14 (1.31-2.08 میلیمتر مربع) طراحی شده است و از تناسب مناسب برای چینخوردگی اطمینان میدهد.
س: آیا این کانکتورها عایق هستند؟
پاسخ: بله، آنها دارای یک آستین کاملا عایق برای جلوگیری از اتصال کوتاه و بهبود ایمنی هستند.
س: AWG16-14 چه اندازه سیم را پشتیبانی می کند؟
A: پایانه های AWG16-14 برای سیم هایی با سطح مقطع مناسب برای کاربردهای الکتریکی جریان متوسط تا زیاد طراحی شده اند.

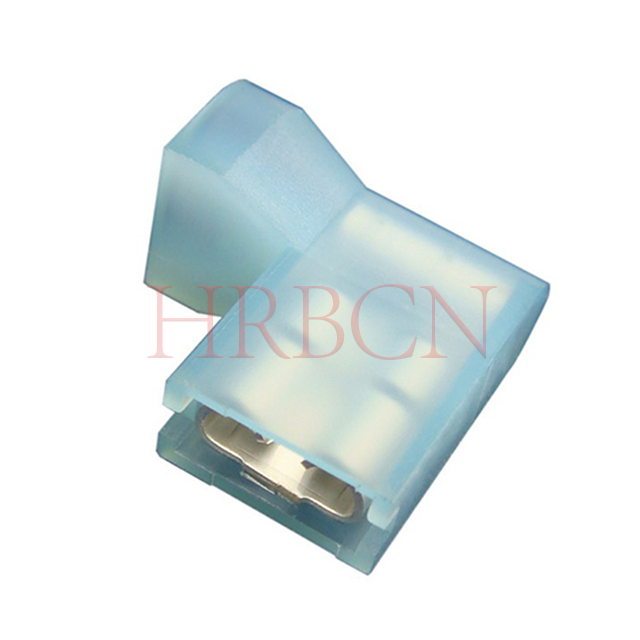

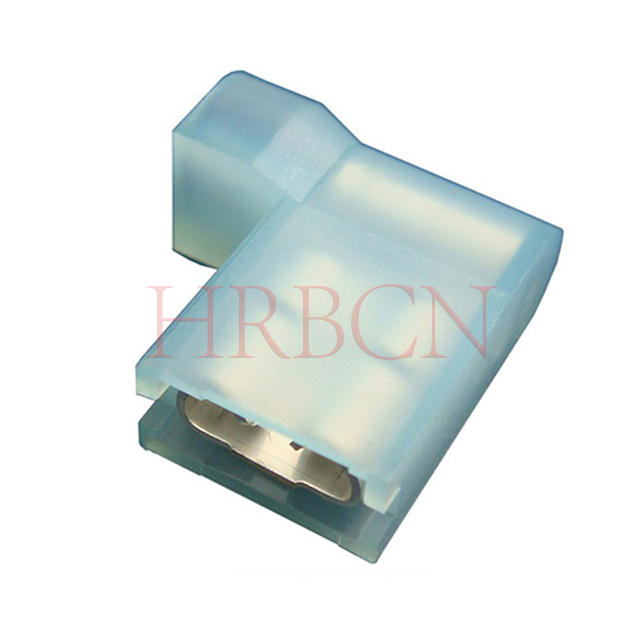

س: ترمینال قطع زن AWG16-14 از نوع پرچم 6.35 میلی متری چیست؟
A: این یک ترمینال قطع زن کاملاً عایق شده از نوع پرچم 6.35 میلی متری (0.250 اینچ) است که به طور خاص برای گیج سیم AWG16-14 طراحی شده است.
با ساختار خمیده پرچم 90 درجه، نصب جانبی و مسیریابی صرفه جویی در فضا را امکان پذیر می کند. این با زبانه های استاندارد 6.35 میلی متری مردانه مطابقت دارد، از بار جریان متوسط پشتیبانی می کند و به طور گسترده در لوازم خانگی، دسته سیم های خودرو و اتصالات ماژول الکتریکی استفاده می شود.
س: تفاوت بین پایانه های زن مستقیم و پایانه های زن پرچم چیست؟ چگونه نوع مناسب را انتخاب کنیم؟
A: ترمینال های زن مستقیم دارای ساختار مستقیم خطی برای نصب سیم کشی مستقیم هستند که برای فضاهای باریک و مسیریابی مهار داخلی مناسب است.
پایانه های نوع پرچم دارای طراحی پرچم با زاویه سمت راست هستند که امکان سیم کشی جانبی و لحیم کاری یا چین دادن آسان را فراهم می کند. آنها برای مناطق شلوغ سیم کشی و نصب PCB عمودی ایده آل هستند.
نوع مستقیم را برای سیم کشی خطی خطی انتخاب کنید. نوع پرچم را برای مسیریابی با زاویه راست، فضای نصب محدود و اتصال سمت PCB انتخاب کنید.
س: تفاوت بین AWG16-14 و AWG22-18 چیست؟ چگونه اندازه سیم صحیح را انتخاب کنیم؟
ج: سیمهای AWG16-14 سطح مقطع بزرگتری دارند و بارهای جریان بیشتری را پشتیبانی میکنند، ایدهآل برای مدارهای برق اصلی و جریان متوسط. در مقابل، سیمهای AWG22-18 نازکتر هستند و برای سیمکشی با جریان کم و کمکی طراحی شدهاند.
AWG16-14 را برای قطعات پرقدرت و کاربردهای سنگین انتخاب کنید، در حالی که AWG22-18 برای خطوط سیگنال و سیستم های الکتریکی کمکی توصیه می شود.
س: تفاوت بین پایانه های 0.110' 0.187' 0.205' و 0.250' چیست؟ چگونه سایز مناسب را انتخاب کنیم؟
پاسخ: این اعداد به عرض زبانه پایانه های قطع سریع بر حسب اینچ اشاره دارد:
0.110' کوچکترین اندازه برای سیگنال های جریان کم و مدارهای کمکی است.
0.187 ' رایج ترین اندازه همه منظوره برای سیم کشی با جریان نور متوسط است.
0.205' منطقه تماس بزرگتری را برای جریان بالاتر و اتصال پایدارتر ارائه می دهد.
0.250' بزرگترین اندازه است که برای مدارهای اصلی سنگین و پرقدرت طراحی شده است.
برای انتخاب، عرض زبانه ترمینال را با اتصال دهنده جفت، سیم AWG، جریان کار و فضای نصب مطابقت دهید. از اندازه های کوچکتر برای خطوط سیگنال و اندازه های بزرگتر برای برنامه های برق اصلی و جریان بالا استفاده کنید.

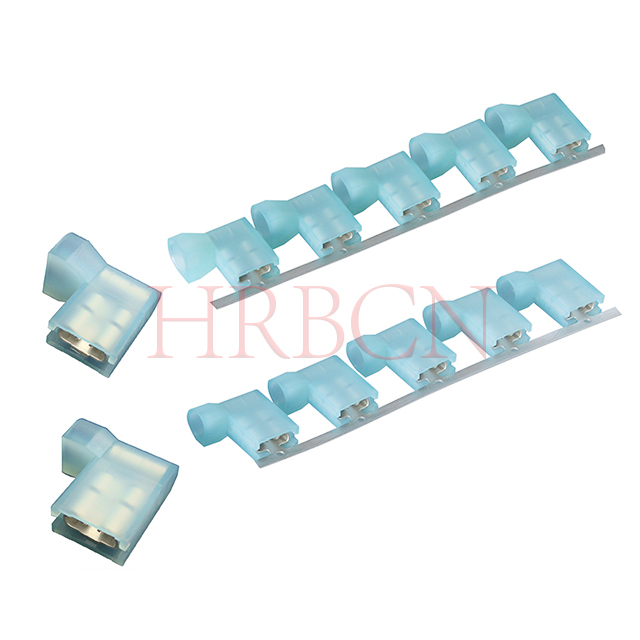

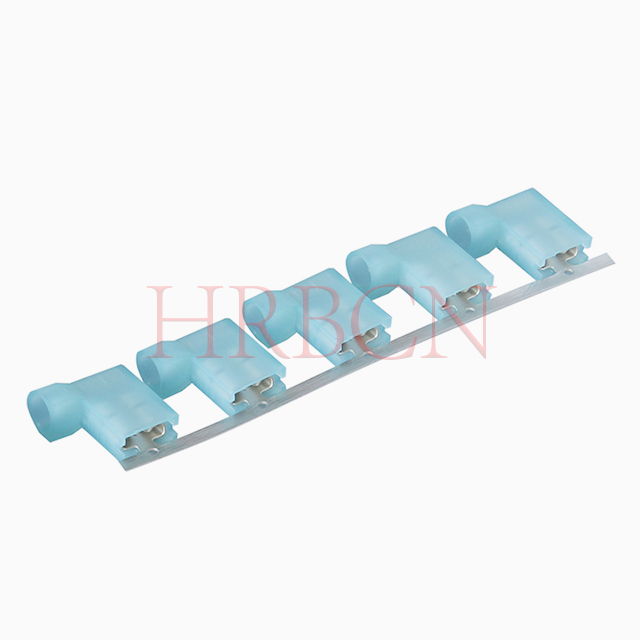

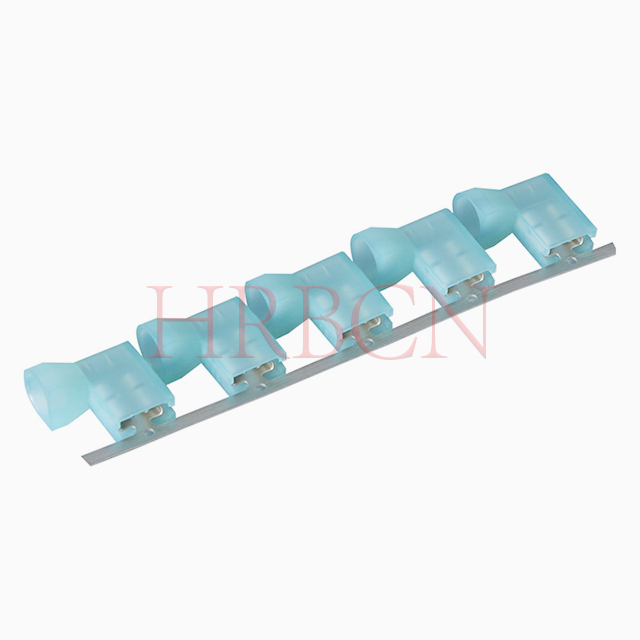

س: تفاوت بین پایانه های M7600FNS-5(8)-b و M7600FNS-5(8)-b1 چیست؟ چگونه یک مورد مناسب را انتخاب کنیم؟
پاسخ: همه متعلق به سری ترمینال های پرچم زن M7600FNS 6.35 میلی متری کاملاً عایق شده هستند.
قوانین کدنویسی به شرح زیر است:
①: (8) مخفف ضخامت زبانه ترمینال: 0.8 میلی متر است.
②: b/b1 نشان دهنده قطر داخلی عایق و محدوده گیج سیم متفاوت است، هر دو برای سیم کشی AWG 16-14. b=Ins. حداکثر قطر: 4.06 میلی متر؛ b1=Ins. حداکثر قطر: 6.60 میلی متر
③: ضخامت زبانه 0.8 میلی متر رسانایی بهتر، مقاومت در برابر لرزش قوی تر و ظرفیت بار بالاتر از نوع 0.5 میلی متری را ارائه می دهد.
راهنمای انتخاب:
① : 0.8mm (8) را برای برنامه های کاربردی با جریان بالا، ارتعاش فشرده و سنگین انتخاب کنید.
② : b یا b1 را با توجه به قطر خارجی سیم واقعی خود انتخاب کنید تا از پرس و عایق بودن مناسب اطمینان حاصل کنید.
