رابط IDC RAST 2.5 با فناوری IDT | رابط HRB M723X

به اشتراک گذاشتن برای:

رابط IDC RAST 2.5 با فناوری IDT | رابط HRB M723X

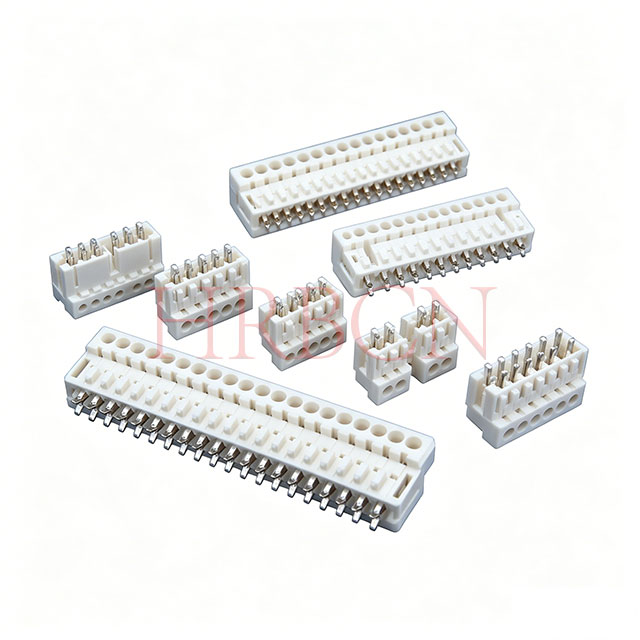

سری HRB M723X هستند کانکتورهای RAST 2.5 IDC با پیشرفته IDT (فناوری جابجایی عایق) برای اتصالات سیم به برد قابل اعتماد طراحی شده است. این کانکتورها دارای گام 2.5 میلی متری، کلیدهای پلاریزاسیون و ساختارهای قفل مدار مدار چاپی هستند تا از تطبیق نادرست جلوگیری کرده و عملکرد پایدار را تضمین کنند. به طور گسترده در لوازم خانگی، الکترونیک خودرو، کنترل‌های صنعتی و دستگاه‌های هوشمند مورد استفاده قرار می‌گیرند، از مونتاژ سریع بدون بریدن یا چین‌خوردگی پشتیبانی می‌کنند، راندمان تولید را بهبود می‌بخشند و با استانداردهای UL، cUL، VDE، RoHS، REACH و سایر استانداردهای جهانی مطابقت دارند.

وضعیت در دسترس بودن:

مقدار:



پرس و جو به سبد اضافه کن

مدل:
M723X
نام تجاری:
HRB
کد:
8536909000

شرح کدنویسی و رابط جفت گیری HRB

سری	پوز خیر	تماس با Pitch	توضیحات	جفت گیری با

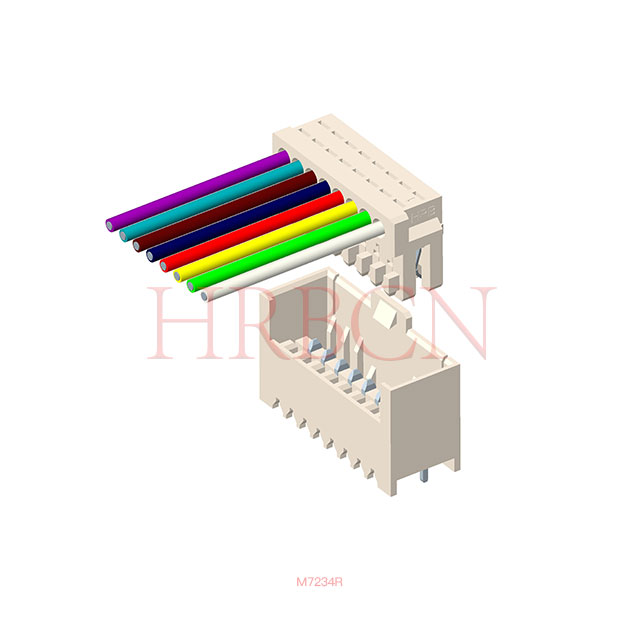

M7234	2-20 پین	2.5 میلی متر	کانکتور RAST 2.5 برای جفت گیری غیر مستقیم، فناوری جابجایی عایق (IDT)، برای هادی های فردی	M7230 M7268

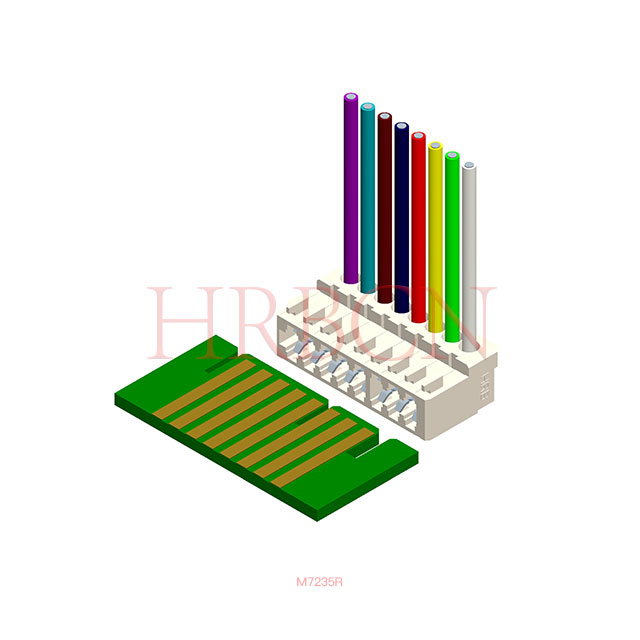

M7235	2-20 پین	2.5 میلی متر	کانکتور RAST 2.5 برای جفت گیری مستقیم، عایق فناوری جابجایی (IDT)، به طور متناوب با یا بدون دنده کلید و کناره های بسته، برای هادی های جداگانه	PCB

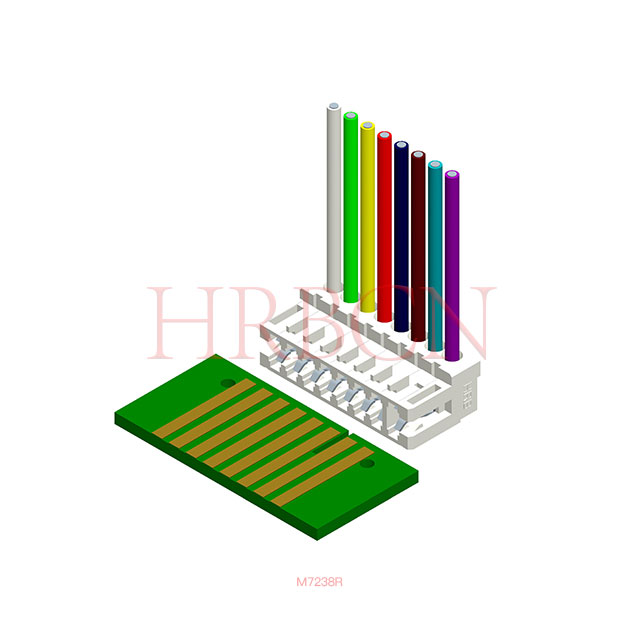

M7238	2-20 پین	2.5 میلی متر	کانکتور RAST 2.5 برای جفت گیری مستقیم، عایق فناوری جابجایی (IDT)، با قفل کردن برد مدار چاپی با استفاده از انگشتان قفل، به طور متناوب با یا بدون دنده کلید، برای هادی های جداگانه، بدون سمت بسته.	PCB

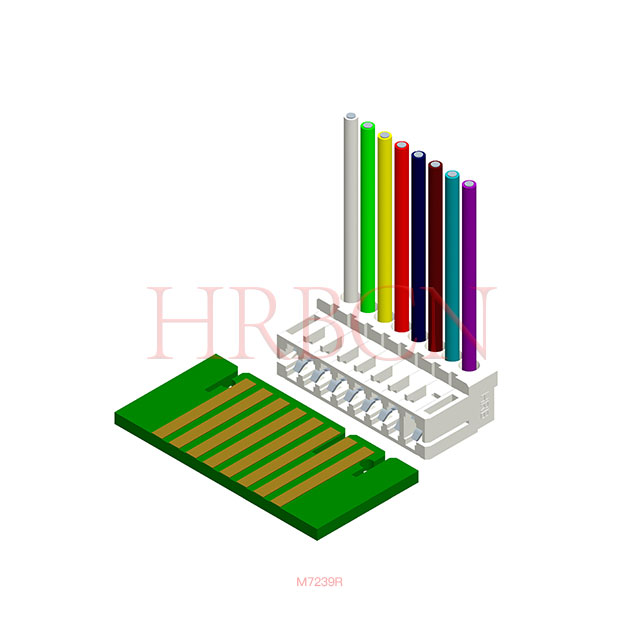

M7239	2-20 پین	2.5 میلی متر	کانکتور RAST 2.5 برای جفت گیری مستقیم، عایق فناوری جابجایی (IDT)، با قفل کردن برد مدار چاپی با استفاده از انگشتان قفل، به طور متناوب با یا بدون دنده کلید، برای هادی های جداگانه، با سمت بسته.	PCB

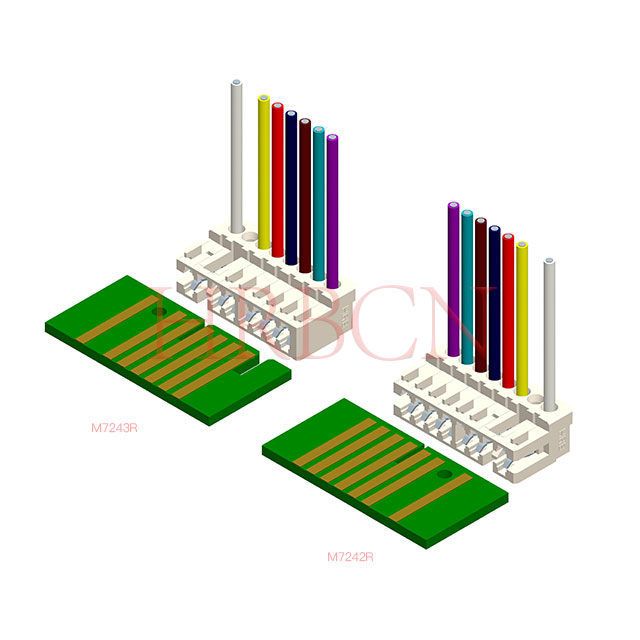

M7242	2-20 پین	2.5 میلی متر	کانکتور RAST 2.5 برای جفت گیری مستقیم و غیرمستقیم، فناوری جابجایی عایق (IDT)، با قفل داخلی، برای هادی های جداگانه، بدون طرف بسته.	PCB
M7243	2-20 پین	2.5 میلی متر	کانکتور RAST 2.5 برای جفت گیری مستقیم و غیرمستقیم، فناوری جابجایی عایق (IDT)، با قفل داخلی، برای هادی های جداگانه، با سمت بسته.	PCB

مزایای فناوری IDC

خاتمه کابل سریع و کارآمد
کاهش خطاهای مونتاژ
تماس الکتریکی پایدار و قابل اعتماد
طراحی سیم کشی ساده
هزینه های کار و تولید کمتر
سازگاری اتصال بهبود یافته است
دوام بالا در هنگام حمل و نقل و نصب

ویژگی های محصول

رابط استاندارد RAST 2.5
پایان سیم IDT قابل اعتماد
طراحی فشرده سیم به تخته
گزینه های قفل و پلاریزاسیون ایمن
مونتاژ سریع و کاهش هزینه کار
عملکرد الکتریکی پایدار
تنظیمات کدگذاری انعطاف پذیر
مناسب برای تولید خودکار

انطباق

دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU
دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)
AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)
مقررات اروپایی POPs (EU) 2019/1021
مقررات اروپایی POPs (EU) 2024/2570
مقررات اروپایی POPs (EU) 2025/718
مقررات اروپایی POPs (EU) 2023/1608
مقررات اروپایی POPs (EU) 2019/1021
مقررات اروپایی POPs (EU) 2025/843
مقررات اروپایی POPs (EU) 2025/1930
مقررات (EC) Np 1907/2006 در مورد پیشنهاد REACHUS California 65

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی: VDE، UL، cUL

درجه اشتعال پذیری UL: UL 94V-0

برنامه های کاربردی معمولی

لوازم خانگی و ماشین لباسشویی
سیستم های کنترل صنعتی
ماژول های الکترونیکی خودرو
دستگاه های خانه هوشمند
تجهیزات منبع تغذیه
سیستم های لوازم خانگی تجاری
تجهیزات اتوماسیون اداری
دستگاه های ارتباطی و شبکه

س: چرا RAST 2.5 و RAST 5.0 را انتخاب کنید؟

A: انعطاف پذیری دوگانه: RAST 2.5 برای توان فشرده و کم تا متوسط. RAST 5.0 برای کاربردهای با جریان بالا و ناهموار.

راندمان بالا: کانکتورهای HRB دارای خاتمه IDC هستند که سیم‌کشی و چین خوردگی را حذف می‌کند و زمان مونتاژ را تا 50% برای خطوط خودکار کاهش می‌دهد.

قابلیت اطمینان اثبات شده: طراحی تماس 4 نقطه ای، انطباق با سیم درخشنده و قفل مثبت عملکرد طولانی مدت را در شرایط شدید تضمین می کند.

استانداردسازی جهانی: قابل تعویض با کانکتورهای سازگار با RAST از تولید کنندگان پیشرو، کاهش خطرات زنجیره تامین.

اتصالات RAST 2.5 و RAST 5.0 از دستگاه‌های جمع‌وجور خانه هوشمند گرفته تا ماشین‌آلات صنعتی سنگین، تطبیق‌پذیری، قابلیت اطمینان و کارایی بی‌نظیر را برای طراحی الکترونیکی مدرن ارائه می‌کنند.

س: تفاوت بین کانکتورهای RAST 2.5 و RAST 5.0 چیست؟

A: تفاوت اصلی در اندازه زمین و رتبه بندی جریان است. RAST 2.5 از زمین فشرده 2.5 میلی متری برای صرفه جویی در فضا و اتصال کم تا متوسط استفاده می کند. RAST 5.0 دارای پیچ 5.0 میلی متری است که برای کاربردهای با جریان بالا و توان بالا مناسب است. هر دو از ساختار استاندارد صنعتی یکپارچه با طراحی جفت‌گیری و قفل بی‌خبر پیروی می‌کنند.

س: سناریوهای کاربردی اصلی کانکتورهای سری RAST چیست؟

A: آنها به طور گسترده در کالاهای سفید خانگی، دستگاه های خانه هوشمند، سیستم های HVAC، اتوماسیون ساختمان، الکترونیک داخلی خودرو، پانل های کنترل صنعتی و تجهیزات منبع تغذیه، پوشش نیازهای اتصال سیم به برد، برد به برد و سیم به سیم استفاده می شوند.

س: آیا کانکتورهای RAST در برابر دمای بالا و لرزش مقاوم هستند؟

ج: قطعا. این سری از مواد عایق با کیفیت بالا و طراحی ساختاری بهینه، با تحمل دمای عالی و عملکرد ضد لرزش، پایدار برای عملکرد طولانی مدت در محیط‌های کاری سخت خانگی، HVAC و خودرو استفاده می‌کند.

س: آیا سری HRB RAST از خاتمه IDC پشتیبانی می کند؟

ج: بله. کانکتورهای HRB RAST 2.5 و RAST 5.0 از فناوری خاتمه IDC حرفه ای پشتیبانی می کنند، که روش های سیم کشی و چین را حذف می کند، کارایی تولید را تا حد زیادی بهبود می بخشد و برای خطوط مونتاژ انبوه خودکار مناسب است.

س: آیا RAST 2.5 و RAST 5.0 عملکرد ضد جاگذاری نادرست دارند؟

ج: بله. پلاریزاسیون داخلی و ساختار کلیدبندی به طور موثر از تطبیق نادرست جلوگیری می کند. مجهز به مکانیزم قفل ایمن برای جلوگیری از شل شدن اتصال ناشی از لرزش، تضمین پایداری و ایمنی اتصال.

س: آیا سری HRB RAST می تواند جایگزین کانکتورهای استاندارد معمولی شود؟

ج: بله. HRB RAST 2.5 و RAST 5.0 از ابعاد استاندارد صنعتی جهانی و مشخصات نصب پیروی می‌کنند، با سازگاری خوب، که می‌تواند کاملاً جایگزین قطعات استاندارد متداول متداول شود و هزینه‌های تهیه را کاهش دهد.

س: چه روش های سیم کشی برای اتصال دهنده های RAST موجود است؟

A: از اتصال جابجایی عایق IDC و روش های سیم کشی سنتی، انعطاف پذیر برای فرآیندهای تولید مختلف، مونتاژ دستی و خطوط مونتاژ خودکار هر دو قابل اجرا هستند.

س: روش بسته بندی RAST 2.5 IDC Connector M723X چیست؟

A: کانکتورهای M723X RAST 2.5 IDC در لوله های پلاستیکی (بسته بندی استاندارد) برای محافظت از پین ها و اطمینان از جابجایی آسان عرضه می شوند. هر لوله مقدار مشخصی را در خود جای می دهد و لوله ها در کارتن های راه راه برای حمل بین المللی ایمن بسته بندی می شوند. برای مونتاژ خودکار SMT، بسته بندی نوار و حلقه در صورت درخواست در دسترس است. تمام بسته بندی ها مطابق با استانداردهای صادراتی است و آسیب های حمل و نقل را به حداقل می رساند.
