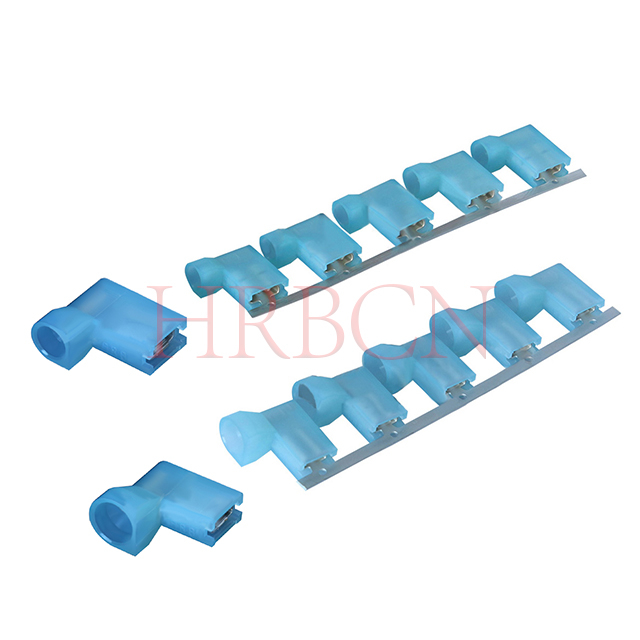

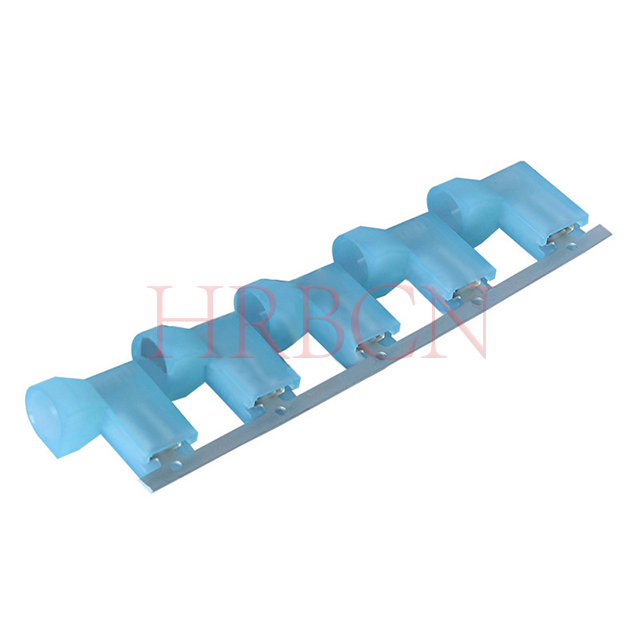

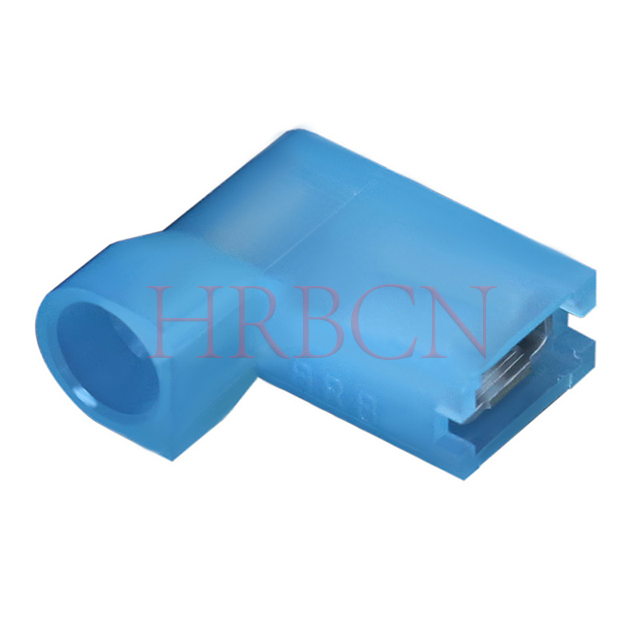

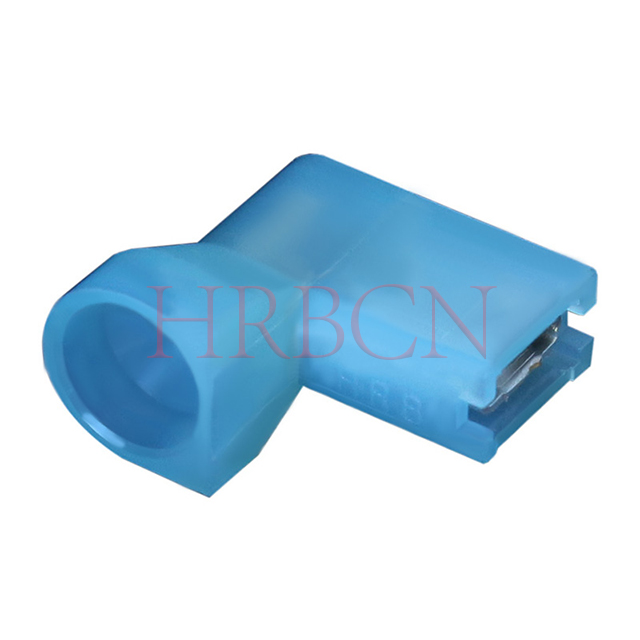

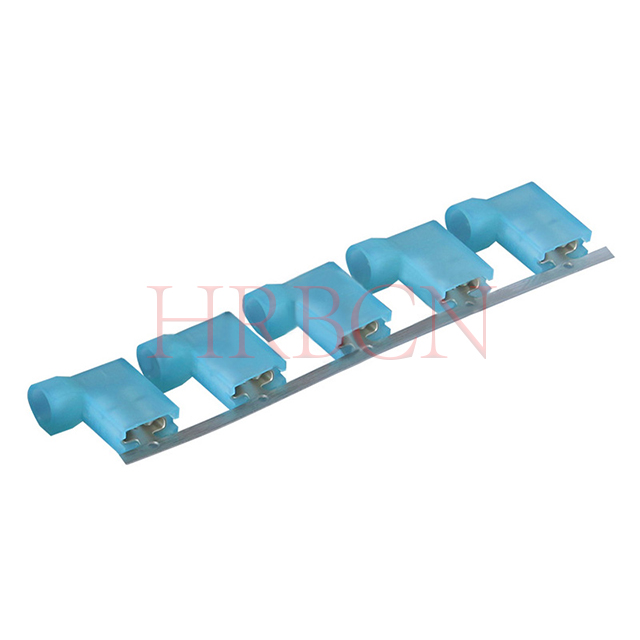

ترمینال قطع کننده پرچم زن 4.75 میلی متری کاملاً عایق (AWG 16-14)

M7600FNS-8(5)-b; M7600FNS-8(8)-b; M7600FNS-8(5)-b1; M7600FNS-8(8)-b1
ترمینال قطع کننده پرچم زن کاملاً عایق 4.75 میلی متری HRB که برای سیم های AWG16-14 طراحی شده است. طراحی پرچم زاویه راست برای مسیریابی آسان و فضای نصب محدود. تماس برنجی قلع اندود و عایق نایلونی مقاوم در برابر شعله عملکرد ایمن و قابل اعتماد را تضمین می کند. ایده آل برای راه حل های دسته سیم کشی خودرو، لوازم خانگی و صنعتی.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M7600FNS-8(5)-b; M7600FNS-8(8)-b; M7600FNS-8(5)-b1; M7600FNS-8(8)-b1

  • HRB

  • 8536909000

P/N تعریف


HRB P/N جفت گیری ضخامت زبانه
 محدوده قطر عایق سازگار SPQ (تک)
M7600FNS-8(5)-b 4.75x0.5mm 4.06 میلی متر 2000/قرقره
M7600FNS-8(8)-b 4.75x0.8mm 4.06میلی متر 2000/قرقره
M7600FNL-8(5)-b 4.75x0.5mm 4.06میلی متر 1000 / کیسه
M7600FNL-8(8)-b 4.75x0.8mm 4.06میلی متر 1000 / کیسه
M7600FNS-8(5)-b1 4.75x0.5mm 6.60 میلی متر 1500/قرقره
M7600FNS-8(8)-b1 4.75x0.8mm 6.60میلی متر 1500/قرقره
M7600FNL-8(5)-b1 4.75x0.5mm 6.60میلی متر 1000 / کیسه
M7600FNL-8(8)-b1 4.75x0.8mm 6.60میلی متر 1000 / کیسه

  • نوع: M=Finished

  • نوع محصول: 7600=ترمینال زن پرچم کاملا عایق شده

  • F=عایق همه جانبه

  • N = نایلون

روش بسته بندی: S=نوار L=قطعه شل

  • سری: 8 = 4.75 میلی متر (0.187 اینچ)

  • b=آبی (16-14 AWG)، Ins. حداکثر قطر: 4.06 میلی متر؛ b1=آبی(16-14 AWG)، Ins. حداکثر قطر: 6.60 میلی متر


پارامترهای فنی

  • امتیاز جریان: 15 آمپر AC، DC

  • درجه ولتاژ: 300 ولت AC، DC

  • دمای کارکرد: -25 ºC تا +105ºC

  • مواد: مسکن: نایلون66 UL 94V-2;  ترمینال: برنجی قلع اندود

  • اندازه زبانه: 4.75x0.8mm یا 4.75x0.5mm

  • سیم قابل اجرا: AWG 16-14 (1.31-2.08mm²)

  • محدوده قطر عایق سازگار: 4.06mm/6.60mm

  • نیروی وارد کردن و ترمینال نر: ≤7.8 کیلوگرم

  • نیروی خروج و پایانه نر: ≥3.0 کیلوگرم

  • ترمینال خط و نیرو: ≥10.0 کیلوگرم


ویژگی های محصول

  • ویژگی های ترمینال: سیم استاپ

  • ظرفیت: تک

  • چین دار: F-Crimp

  • نوع بشکه: بسته

  • خاتمه به: سیم و کابل

  • با عایق: کاملا عایق

  • نوع نگهداری جفت: قفل گودی

  • بسته بندی: نوار/قرقره یا قطعات شل در گزینه های کیسه


ویژگی های فنی

- برنج قلع اندود برای مقاومت در برابر خوردگی

- عایق نایلونی برای دوام در دمای بالا

- طراحی بشکه چین دار ایمن برای نگه داشتن سیم قوی

- دارای امتیاز برای برنامه های حداکثر 300 ولت


نمودار جفت گیری


ظرف پرچم ماده عایق شده HRB AWG16-14 0.32-0.82mm 2  (سری M7600 AWG16-14) معمولاً با


جفت گیری FASTON TERMINAL

مرجع متقابل | پایانه های استاندارد قابل تعویض


این ظرف زن 4.75 میلی‌متری 0.187 اینچی عایق‌شده با مشخصات استاندارد جهانی مطابقت دارد و با پایانه‌های قطع سریع استاندارد که در سراسر جهان استفاده می‌شوند، کاملاً قابل تعویض است.

این قابلیت جایگزینی مستقیم با فرم، تناسب و عملکرد مشابه برای سیستم های سیم کشی استاندارد را ارائه می دهد.






س:  پارامترهای اساسی ترمینال قطع زن 4.75 میلی متری کاملاً عایق (AWG 16-14) چیست؟

A: نوع پایانه قطع سریع: نوع گیرنده/پرچم

اندازه سیم: AWG16-14 (1.31-2.08mm²)

پهنای برگه جفت شدن: 4.75 (0.187')

ضخامت زبانه جفت: 0.5mm/0.8mm

محدوده قطر عایق سازگار: 4.06mm/6.60mm

س:  MOQ برای ترمینال عایق شده 4.75mm 0.187' چیست؟

A: MOQ: 5000 عدد / مورد.

س: زمان سرب برای ترمینال عایق 4.75 میلی متری 0.187' چقدر است؟

A: L/T: 3-4 هفته.

س: آیا می توان از این پریز AWG16-14 در محیط های ارتعاشی خودرو استفاده کرد؟

پاسخ:  بله، این پریز AWG16-14 دارای قابلیت حفظ تماس ایمن است که در برابر سطوح ارتعاش معمولی خودرو مقاومت می کند. برای مدارهای جریان متوسط ​​در صورت نصب بر اساس مشخصات مناسب است.

س: تفاوت بین کانکتورهای 4.75 میلی متری و 6.35 میلی متری چیست؟

پاسخ: تفاوت در عرض زبانه ترمینال است. کانکتورهای 4.75 میلی متری کوچکتر هستند و برای کاربردهای سبک تر استفاده می شوند، در حالی که 6.35 میلی متر هستند

اتصال دهنده ها جریان های بالاتری را کنترل می کنند.

س: چگونه اندازه صحیح AWG را انتخاب کنم؟

A: کانکتور را بر اساس سیم سنج خود انتخاب کنید. این محصول برای  سیم‌های AWG16-14 (1.31-2.08 میلی‌متر مربع) طراحی شده است و از تناسب مناسب برای چین‌خوردگی اطمینان می‌دهد.

س: آیا این کانکتورها عایق هستند؟

پاسخ: بله، آنها دارای یک آستین کاملا عایق برای جلوگیری از اتصال کوتاه و بهبود ایمنی هستند.

س:  AWG16-14 چه اندازه سیم را پشتیبانی می کند؟

A: پایانه های AWG16-14 برای سیم هایی با سطح مقطع مناسب برای کاربردهای الکتریکی جریان متوسط ​​تا زیاد طراحی شده اند.

س:  ترمینال قطع زن 4.75 میلی متری چیست؟

ترمینال قطع زن 4.75 میلی‌متری نوعی اتصال دهنده الکتریکی است که برای قرار دادن یک زبانه نر 4.75 میلی‌متری طراحی شده است که امکان سریع و ایمن بودن را فراهم می‌کند.

اتصالات سیمی

س: تفاوت بین پایانه های زن مستقیم و پایانه های زن پرچم چیست؟ چگونه نوع مناسب را انتخاب کنیم؟

A: ترمینال های زن مستقیم دارای ساختار مستقیم خطی برای نصب سیم کشی مستقیم هستند که برای فضاهای باریک و مسیریابی مهار داخلی مناسب است.

پایانه های نوع پرچم دارای طراحی پرچم با زاویه سمت راست هستند که امکان سیم کشی جانبی و لحیم کاری یا چین دادن آسان را فراهم می کند. آنها برای مناطق شلوغ سیم کشی و نصب PCB عمودی ایده آل هستند.

نوع مستقیم را برای سیم کشی خطی خطی انتخاب کنید. نوع پرچم را برای مسیریابی با زاویه راست، فضای نصب محدود و اتصال سمت PCB انتخاب کنید.

س: تفاوت بین AWG16-14 و AWG22-18 چیست؟ چگونه اندازه سیم صحیح را انتخاب کنیم؟

ج:  سیم‌های AWG16-14 سطح مقطع بزرگ‌تری دارند و بارهای جریان بیشتری را پشتیبانی می‌کنند، ایده‌آل برای مدارهای برق اصلی و جریان متوسط. در مقابل، سیم‌های AWG22-18 نازک‌تر هستند و برای سیم‌کشی با جریان کم و کمکی طراحی شده‌اند.

AWG16-14 را برای قطعات پرقدرت و کاربردهای سنگین انتخاب کنید، در حالی که AWG22-18 برای خطوط سیگنال و سیستم های الکتریکی کمکی توصیه می شود.

س: تفاوت بین پایانه های 0.110' 0.187' 0.205' و 0.250' چیست؟ چگونه سایز مناسب را انتخاب کنیم؟

پاسخ: این اعداد به عرض زبانه پایانه های قطع سریع بر حسب اینچ اشاره دارد:

0.110' کوچکترین اندازه برای سیگنال های جریان کم و مدارهای کمکی است.

0.187 ' رایج ترین اندازه همه منظوره برای سیم کشی با جریان نور متوسط ​​است.

0.205' منطقه تماس بزرگتری را برای جریان بالاتر و اتصال پایدارتر ارائه می دهد.

0.250' بزرگترین اندازه است که برای مدارهای اصلی سنگین و پرقدرت طراحی شده است.

برای انتخاب، عرض زبانه ترمینال را با اتصال دهنده جفت، سیم AWG، جریان کار و فضای نصب مطابقت دهید. از اندازه های کوچکتر برای خطوط سیگنال و اندازه های بزرگتر برای برنامه های برق اصلی و جریان بالا استفاده کنید.

س: تفاوت بین M7600FNS-8(5)-b چیست. M7600FNS-8(8)-b; M7600FNS-8(5)-b1; پایانه های M7600FNS-8(8)-b1؟ چگونه یک مورد مناسب را انتخاب کنیم؟

پاسخ: همه متعلق به سری ترمینال های پرچم زن M7600FNS 4.75 میلی متری کاملاً عایق شده هستند.

قوانین کدنویسی به شرح زیر است:

①: (5) / (8) مخفف ضخامت زبانه ترمینال: 0.5mm و 0.8mm به ترتیب.

②: b/b1 نشان دهنده قطر داخلی عایق و محدوده گیج سیم متفاوت است، هر دو برای سیم کشی AWG 16-14.  b=Ins. حداکثر قطر: 4.06 میلی متر؛ b1=Ins. حداکثر قطر: 6.60 میلی متر

③: ضخامت زبانه 0.8 میلی متر رسانایی بهتر، مقاومت در برابر لرزش قوی تر و ظرفیت بار بالاتر از نوع 0.5 میلی متری را ارائه می دهد.

راهنمای انتخاب:

①:  0.5 میلی متر (5) را برای سیم کشی معمولی جریان کم تا متوسط ​​انتخاب کنید.

②:  0.8mm (8) را برای برنامه های کاربردی با جریان بالا، ارتعاش فشرده و سنگین انتخاب کنید.

③:  b یا b1 را با توجه به قطر خارجی سیم واقعی خود انتخاب کنید تا اطمینان حاصل شود که چین و عایق مناسب است.


انطباق

  • دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU

  • دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)

  • AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2024/2570

  • مقررات اروپایی POPs (EU) 2025/718

  • مقررات اروپایی POPs (EU) 2023/1608

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2025/843

  • مقررات اروپایی POPs (EU) 2025/1930

  • مقررات (EC) Np 1907/2006 در مورد REACH

  • پیشنهاد 65 کالیفرنیای ایالات متحده

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی:  UL&cUL

درجه اشتعال پذیری UL: UL 94V-2







برنامه FASTON TERMINAL


پایانه های اتصال سریع کاملاً عایق جهانی به طور گسترده در زمینه های مختلف استفاده می شود، به ویژه از جمله:


  1. لوازم خانگی : سیستم های تهویه مطبوع، یخچال، ماشین لباسشویی، ماشین ظرفشویی، اجاق گاز و آبگرمکن که اتصالات سیم کشی ایمن و راحت را برای قطعات الکتریکی خانگی فراهم می کند.

  2. خودرو: سیستم‌های سیم‌کشی خودرو، از جمله روشنایی، حسگرها، محرک‌ها و سیستم‌های کمکی EV که اتصال پایدار را حتی در شرایط لرزش تضمین می‌کنند.

  3. کنترل های صنعتی : موتورها، درایوها، منابع تغذیه، PLC ها، سنسورها و تابلوهای کنترل که نیازهای سیم کشی ولتاژ پایین صنعتی را برآورده می کنند. الکترونیک و روشنایی: منابع تغذیه، درایورهای LED، لوازم الکترونیکی مصرفی و تجهیزات صوتی، با عایق قابل اعتماد و عملکرد اتصال سریع.

هدف کلی: مناسب برای ولتاژ پایین/متوسط، جریان کم، و اتصالات برق و سیگنال قطع سریع ایمن، که به طور گسترده در زمینه های لوازم خانگی، خودرو، صنعتی و تجهیزات الکترونیکی استفاده می شود.
