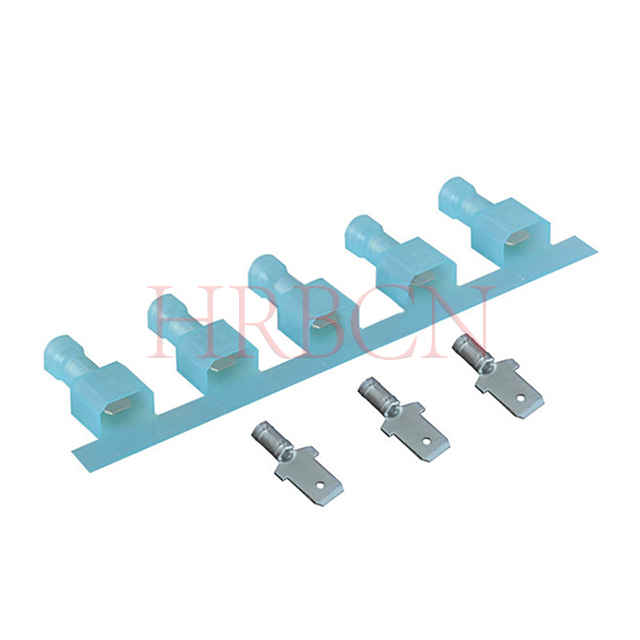

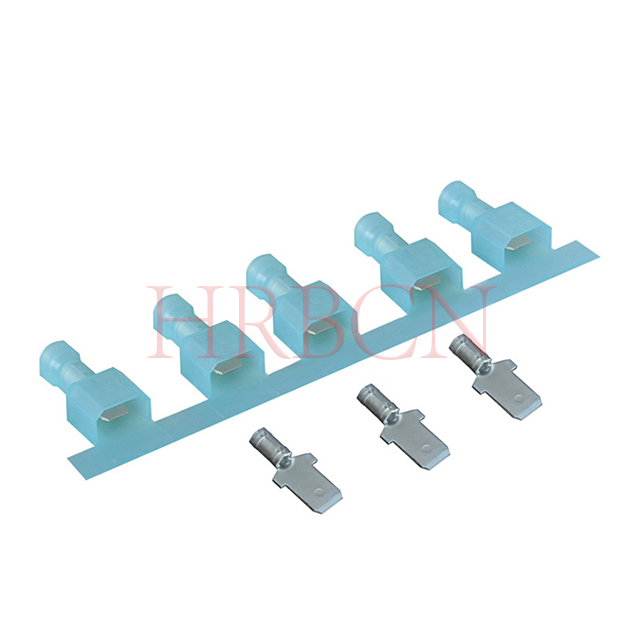

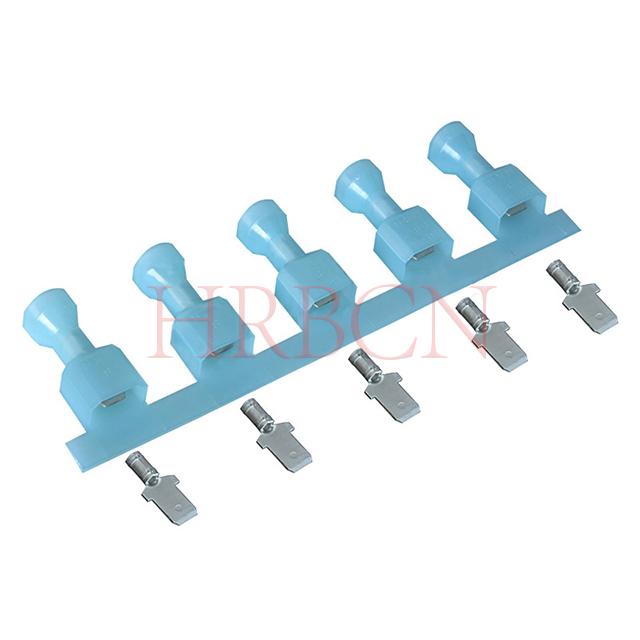

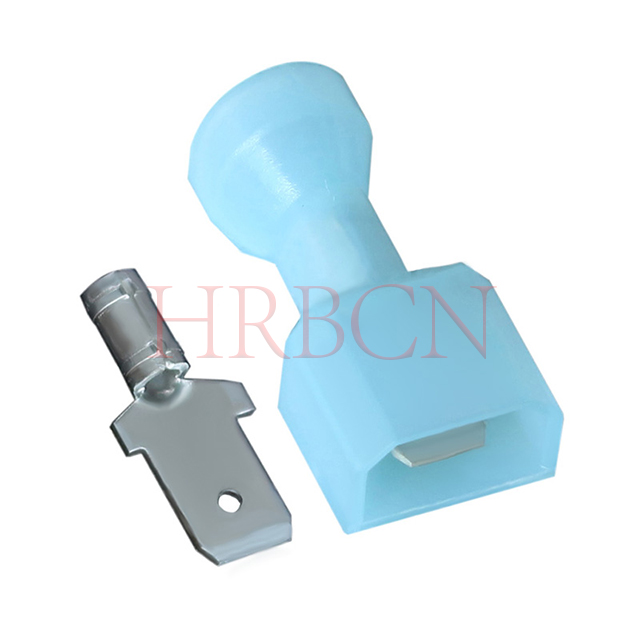

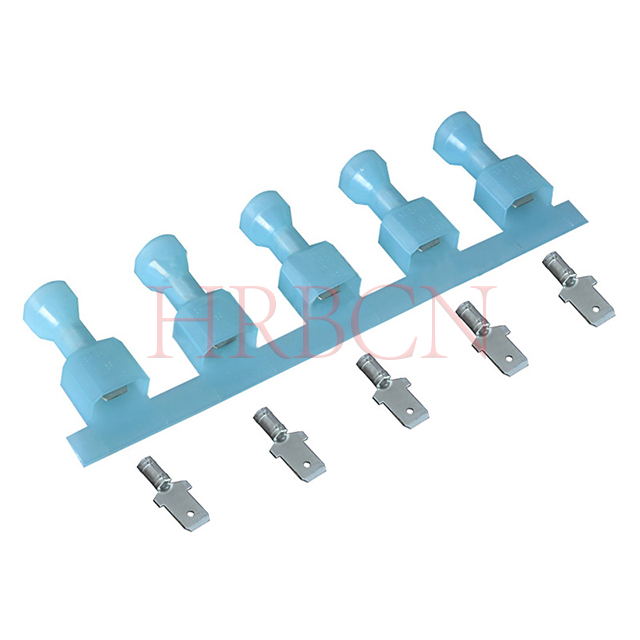

ترمینال جداکننده نر 4.75 میلی متری کاملاً عایق (AWG16-14)

M6351FNS-8(8)-b; M6351FNS-8(8)-b1; M6351FNS-8(8)-b(A); M6351FNS-8(8)-b1(A)
این ترمینال جدا کننده نر 4.75 میلی متری کاملا عایق شده برای سیم سنج AWG16-14 طراحی شده است. ساخته شده از برنج با قلع اندود با کیفیت بالا، هدایت الکتریکی عالی، مقاومت در برابر اکسیداسیون و انتقال جریان پایدار را ارائه می دهد. عایق نایلونی مقاوم در برابر شعله با استاندارد UL94V-2 مطابقت دارد و از ایزوله ایمن و محافظت قابل اطمینان اطمینان می دهد. با ولتاژ 15 آمپر 300 ولت، از هر دو گزینه ساختاری Hole Detent و Dimple Detent پشتیبانی می کند تا نیازهای مختلف قفل و وصل را برآورده کند. با مقاومت عالی در برابر ارتعاش و عملکرد چین خوردگی، به طور گسترده ای در دسته سیم های خودرو، لوازم خانگی، تجهیزات کنترل صنعتی و اتصالات مدار جریان متوسط، به طور کامل با استانداردهای زیست محیطی RoHS استفاده می شود.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M6351FNS-8(8)-b; M6351FNS-8(8)-b1; M6351FNS-8(8)-b(A); M6351FNS-8(8)-b1(A)

  • HRB

  • 8536909000

P/N تعریف


HRB P/N جفت گیری ضخامت زبانه
 محدوده قطر عایق سازگار SPQ (تک) بازدارنده
M6351FNS-8(5)-b 4.75x0.5mm 4.06 میلی متر 1500/قرقره سوراخ
M6351FNS-8(8)-b 4.75x0.8mm 4.06 میلی متر 1500/قرقره سوراخ
M6351FNL-8(5)-b 4.75x0.5mm 4.06 میلی متر 1000 / کیسه سوراخ
M6351FNL-8(8)-b 4.75x0.8mm 4.06 میلی متر 1000 / کیسه سوراخ
M6351FNS-8(5)-b1 4.75x0.5mm 6.60 میلی متر 1000/قرقره سوراخ
M6351FNS-8(8)-b1 4.75x0.8mm 6.60 میلی متر 1000/قرقره سوراخ
M6351FNL-8(5)-b1 4.75x0.5mm 6.60 میلی متر 1000 / کیسه سوراخ
M6351FNL-8(8)-b1 4.75x0.8mm 6.60 میلی متر 1000 / کیسه سوراخ
M6351FNS-8(5)-b(A) 4.75x0.5mm 4.06 میلی متر 1500/قرقره سوراخ
M6351FNS-8(8)-b(A) 4.75x0.8mm 4.06 میلی متر 1500/قرقره گودی
M6351FNL-8(5)-b(A) 4.75x0.5mm 4.06 میلی متر 1000 / کیسه گودی
M6351FNL-8(8)-b(A) 4.75x0.8mm 4.06 میلی متر 1000 / کیسه گودی
M6351FNS-8(5)-b1(A) 4.75x0.5mm 6.60 میلی متر 1000/قرقره گودی
M6351FNS-8(8)-b1(A) 4.75x0.8mm 6.60 میلی متر 1000/قرقره گودی
M6351FNL-8(5)-b1(A) 4.75x0.5mm 6.60 میلی متر 1000 / کیسه گودی
M6351FNL-8(8)-b1(A) 4.75x0.8mm 6.60 میلی متر 1000 / کیسه گودی

  • نوع: M=Finished

  • نوع محصول: 6351=ترمینال نر مستقیم کاملا عایق

  • F=عایق همه جانبه

  • N = نایلون

  • روش بسته بندی: S=نوار L=قطعه شل

  • سری: 8 = 4.75 میلی متر (0.187 اینچ)

  • b=آبی (16-14 AWG)، Ins. حداکثر قطر: 4.06 میلی متر؛ b1=قرمز(16-14 AWG)، Ins. حداکثر قطر: 6.60 میلی متر

  • بدون پسوند (الف): Hole Detent; با پسوند  (الف): فرورفتگی


پارامترهای فنی

  • امتیاز جریان: 15 آمپر AC، DC

  • درجه ولتاژ: 300 ولت AC، DC

  • دمای کارکرد: -25 ºC تا +105ºC

  • مواد: مسکن: نایلون66 UL 94V-2;  ترمینال: برنجی قلع اندود

  • اندازه زبانه: 4.75x0.8mm یا 4.75x0.5mm

  • سیم قابل اجرا: AWG16-14 (1.31-2.08mm²)

  • محدوده قطر عایق سازگار: 4.06mm/6.60mm

  • نیروی وارد کردن و ترمینال نر: ≤7.8 کیلوگرم

  • نیروی خروج و پایانه نر: ≥3.0 کیلوگرم

  • ترمینال خط و نیرو: ≥10.0 کیلوگرم


ویژگی های محصول

  • ظرفیت: تک

  • چین دار: F-Crimp

  • نوع بشکه: بسته

  • خاتمه به: سیم و کابل

  • با عایق: کاملا عایق

  • بسته بندی: نوار/قرقره یا قطعات شل در گزینه های کیسه


ویژگی های فنی

- برنج قلع اندود برای مقاومت در برابر خوردگی

- عایق نایلونی برای دوام در دمای بالا

- طراحی بشکه چین دار ایمن برای نگه داشتن سیم قوی

- دارای امتیاز برای برنامه های حداکثر 300 ولت


نمودار جفت گیری


HRB 4.75mm 0.187'' AWG16-14 1.31-2.08mm 2  عایق زبانه ترمینال نر (سری M6351 AWG16-14) معمولاً با



جفت گیری FASTON TERMINAL

مرجع متقابل | پایانه های استاندارد قابل تعویض


این ظرف زن 4.8 میلی‌متری 0.187 اینچی عایق‌شده با مشخصات استاندارد جهانی مطابقت دارد و با پایانه‌های استاندارد قطع سریع استاندارد که در سراسر جهان استفاده می‌شوند، کاملاً قابل تعویض است.

این قابلیت جایگزینی مستقیم با فرم، تناسب و عملکرد مشابه برای سیستم های سیم کشی استاندارد را ارائه می دهد.







س:  پارامترهای اصلی ترمینال قطع اتصال نر کاملاً عایق شده 4.75 میلی متری (AWG16-14) چیست؟

A: نوع پایانه قطع سریع: زبانه/نوع مستقیم

اندازه سیم: AWG16-14 (1.31-2.08mm²)

پهنای برگه جفت شدن: 4.75 (0.187')

ضخامت زبانه جفت: 0.5mm/0.8mm

محدوده قطر عایق سازگار: 4.06mm/6.60mm

س: تفاوت بین M6351FNS-8(8)-b چیست؟ M6351FNS-8(8)-b1; M6351FNS-8(8)-b(A); پایانه های M6351FNS-8(8)-b1(A)؟ چگونه یک مورد مناسب را انتخاب کنیم؟

پاسخ: همه متعلق به سری ترمینال مستقیم نر M6351FNS 4.75 میلی متری کاملاً عایق شده هستند.

قوانین کدنویسی به شرح زیر است:

①: 8 (8) مخفف ضخامت زبانه ترمینال: 0.8 میلی متر است.  8 (5) مخفف ضخامت زبانه ترمینال: 0.5 میلی متر است.

②: b / b1 نشان دهنده قطر داخلی عایق مختلف و محدوده گیج سیم، هر دو برای سیم کشی AWG16-14 است. b=Ins. حداکثر قطر: 4.06 میلی متر؛

b1=Ins. حداکثر قطر: 6.60 میلی متر

③: بدون پسوند (A) ساختار Hole Detent با عملکرد قفل قوی و ضد لرزش را اتخاذ می کند. با پسوند (A) ساختار فرورفتگی فرورفتگی را برای دوشاخه نرم‌تر می‌پذیرد و با نیروی قفل استاندارد آن را جدا می‌کند.

راهنمای انتخاب:

①: استاندارد b/b1 را بدون پسوند (A) برای سناریوهایی که نیاز به قفل محکم و مقاومت در برابر لرزش دارند، انتخاب کنید.

②: b(A) / b1(A) را برای برنامه هایی که نیاز به درج و استخراج آسان با تقاضای قفل معمولی دارند، انتخاب کنید.

③: b یا b1 را با توجه به قطر خارجی سیم واقعی خود انتخاب کنید تا اطمینان حاصل شود که چین و عایق مناسب است.

س:  MOQ برای ترمینال عایق شده 4.75mm 0.187' چیست؟

A: MOQ: 5000 عدد / مورد.

س: زمان سرب برای ترمینال عایق 4.75 میلی متری 0.187' چقدر است؟

A: L/T: 3-4 هفته.

س: آیا می توان از این پریز AWG16-14 در محیط های ارتعاشی خودرو استفاده کرد؟

پاسخ: بله، این ظرف AWG16-14 برای محیط های لرزش خودرو کاملاً مناسب است.

این ساختار قفل کننده حفره قابل اعتماد را برای درگیری محکم اتخاذ می کند، که به طور موثر از شل شدن و قطع شدن در اثر لرزش مداوم جلوگیری می کند. ساخته شده از برنج قلع اندود با کارایی بالا و عایق ضد شعله UL94V-2، دارای مقاومت عالی در برابر ضربه، مقاومت در برابر اکسیداسیون و پایداری اتصال است که کاملاً نیازهای دوام کاربردهای دسته سیم خودرو را برآورده می کند.

س: تفاوت بین کانکتورهای 4.75 میلی متری و 6.35 میلی متری چیست؟

پاسخ: تفاوت در عرض زبانه ترمینال است. کانکتورهای 4.75 میلی متری کوچکتر هستند و برای کاربردهای سبک تر استفاده می شوند، در حالی که 6.35 میلی متر هستند

اتصال دهنده ها جریان های بالاتری را کنترل می کنند.

س:  AWG16-14 چه اندازه سیم را پشتیبانی می کند؟

A: AWG16-14 از اندازه های سیم از AWG16 تا AWG14 پشتیبانی می کند. برای سیم‌های گیج متوسط ​​با سطح مقطع هادی بزرگ‌تر، ظرفیت حمل جریان بالاتر و اتصال الکتریکی پایدار را برای کاربردهای عمومی صنعتی، لوازم خانگی و دسته سیم‌کشی خودرو ارائه می‌دهد.

س: تفاوت بین مدل های با پسوند و بدون پسوند (A) چیست؟

①بدون پسوند (A):

ساختار Hole Detent را اتخاذ می کند. با درگیری سوراخ دایره ای قفل می شود و دارای مقاومت قوی، ضد جدا شدن و مقاومت در برابر لرزش است.

②با پسوند (A):

از ساختار فرورفتگی فرورفته استفاده می کند. با فشرده‌سازی فرورفتگی فنری، قرار می‌گیرد و با نیروی قفل استاندارد، وارد کردن و استخراج نرم‌تر را فراهم می‌کند.

س:  ترمینال قطع کننده نر 4.75 میلی متری چیست؟

پاسخ: ترمینال قطع اتصال نر 4.75 میلی متر نوعی ترمینال بیل 0.187 اینچی با عرض زبانه 4.75 میلی متر است.

این یک جزء کاملاً عایق سیم به اتصال است که از برنج قلع اندود و نایلون مقاوم در برابر شعله ساخته شده است که به طور گسترده با پایانه های زن 4.75 میلی متری برای اتصال و قطع سریع جفت شده است.

معمولاً در دسته های سیم کشی خودرو، لوازم خانگی و تجهیزات صنعتی برای اتصال مدار استفاده می شود که در محدوده های مختلف سیم سنج AWG16-14 و AWG22-18 موجود است.

س: آیا این ترمینال برای استفاده در خودرو مناسب است؟

پاسخ: بله، این ترمینال قطع زن کاملاً عایق شده به دلیل اتصال ایمن و به طور گسترده در سیستم های سیم کشی خودرو استفاده می شود.

مقاومت در برابر لرزش

س: تفاوت بین جفت گیری با پایانه های ماده مستقیم و پایانه های ماده پرچم چیست؟ چگونه نوع مناسب را انتخاب کنیم؟

پاسخ:  هر دو ترمینال مادگی مستقیم و پایانه های مادگی پرچمدار می توانند با پایانه های جداکننده نر با مشخصات مشابه جفت شوند.

تفاوت های اصلی عبارتند از جهت نصب، طرح سیم کشی و سناریوی برنامه:

①: ترمینال زن مستقیم ساختار مستقیم خطی را با سیم کشی و اتصال در جهت افقی مستقیم اتخاذ می کند.

②: ترمینال زن پرچم دارای طراحی پرچم با زاویه راست است که جهت سیم کشی را 90 درجه برای مسیریابی جانبی و نصب صرفه جویی در فضا می چرخاند.

③: عملکرد الکتریکی، درجه بندی جریان و ساختار قفل بازدارنده برای هر دو نوع تحت یک اندازه زبانه و گیج سیم یکسان است.

راهنمای انتخاب:

①: پایانه‌های مادگی مستقیم را برای سیم‌کشی خطی، طرح مهار مستقیم و فضای نصب کافی انتخاب کنید.

②: پایانه های زن پرچم را برای فضای نصب محدود، مسیریابی زاویه 90 درجه و سیم کشی داخلی تجهیزات فشرده انتخاب کنید.

③: برای اطمینان از جفت گیری کامل با پایانه های نر مربوطه، عرض زبانه و گیج سیم AWG یکسان را حفظ کنید.

انطباق

  • دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU

  • دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)

  • AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2024/2570

  • مقررات اروپایی POPs (EU) 2025/718

  • مقررات اروپایی POPs (EU) 2023/1608

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2025/843

  • مقررات اروپایی POPs (EU) 2025/1930

  • مقررات (EC) Np 1907/2006 در مورد REACH

  • پیشنهاد 65 کالیفرنیای ایالات متحده

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی:  UL&cUL

درجه اشتعال پذیری UL: UL 94V-2








برنامه FASTON TERMINAL


پایانه های اتصال سریع کاملاً عایق جهانی به طور گسترده در زمینه های مختلف استفاده می شود، به ویژه از جمله:


  1. لوازم خانگی : سیستم های تهویه مطبوع، یخچال، ماشین لباسشویی، ماشین ظرفشویی، اجاق گاز و آبگرمکن که اتصالات سیم کشی ایمن و راحت را برای قطعات الکتریکی خانگی فراهم می کند.

  2. خودرو: سیستم‌های سیم‌کشی خودرو، از جمله روشنایی، حسگرها، محرک‌ها و سیستم‌های کمکی EV که اتصال پایدار را حتی در شرایط لرزش تضمین می‌کنند.

  3. کنترل های صنعتی : موتورها، درایوها، منابع تغذیه، PLC ها، سنسورها و تابلوهای کنترل که نیازهای سیم کشی ولتاژ پایین صنعتی را برآورده می کنند.

  4. الکترونیک و روشنایی: منابع تغذیه، درایورهای LED، لوازم الکترونیکی مصرفی و تجهیزات صوتی، با عایق قابل اعتماد و عملکرد اتصال سریع.

هدف کلی: مناسب برای ولتاژ پایین/متوسط، جریان کم، و اتصالات برق و سیگنال قطع سریع ایمن، که به طور گسترده در زمینه های لوازم خانگی، خودرو، صنعتی و تجهیزات الکترونیکی استفاده می شود.
