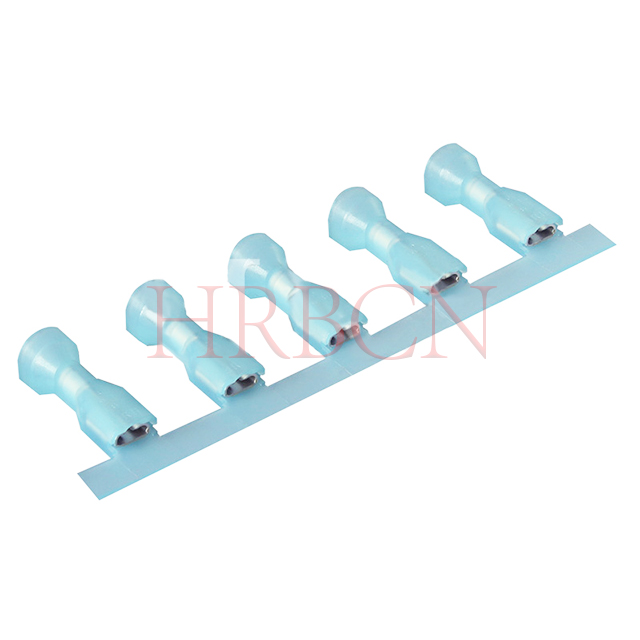

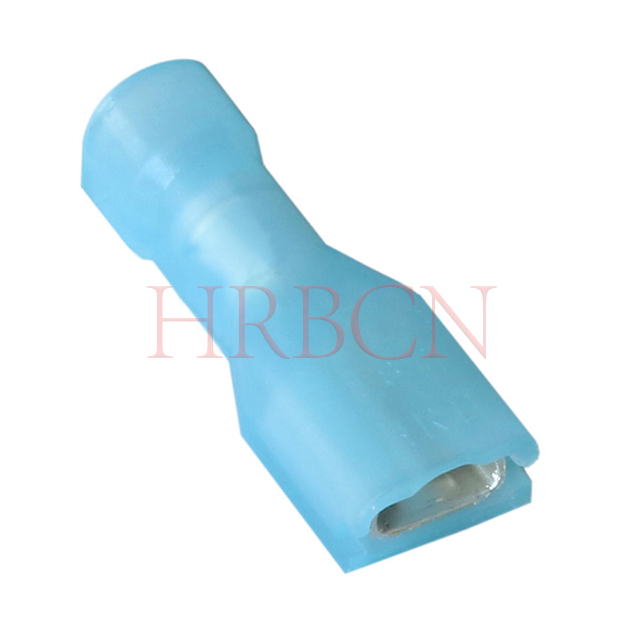

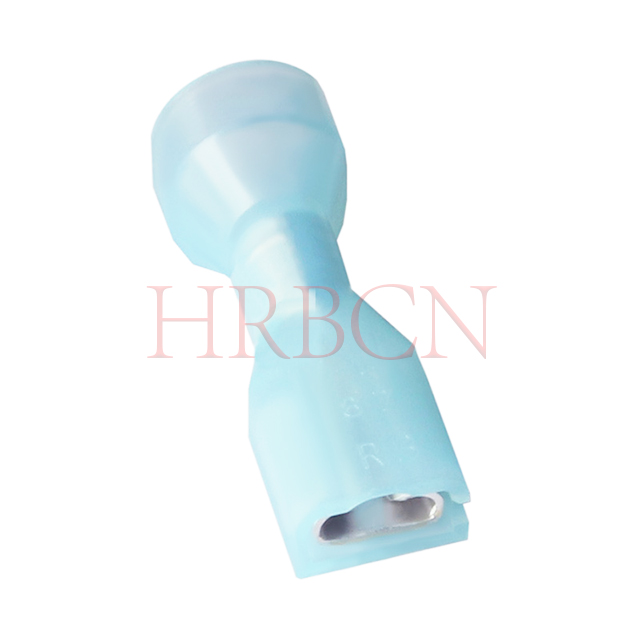

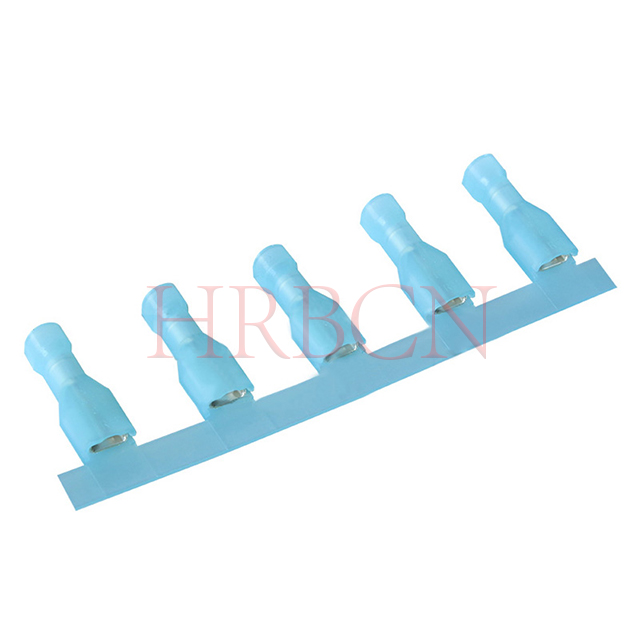

ترمینال قطع زن 4.75 میلی متری کاملاً عایق (AWG 16-14)

M6350FNS-8(5)-b; M6350FNS-8(8)-b; M6350FNS-8(5)-b1; M6350FNS-8(8)-b1
ترمینال قطع زن 4.75 میلی متری کاملاً عایق شده برای سیم های AWG 16-14 طراحی شده است. این یک اتصال الکتریکی مطمئن و قابل اعتماد در خودرو، لوازم خانگی و سیستم های سیم کشی صنعتی را فراهم می کند.
این ترمینال قطع سریع دارای یک آستین کاملاً عایق برای ایمنی و حفاظت بیشتر است که آن را برای کاربردهایی که نیاز به مقاومت در برابر لرزش و اتصال/قطع مکرر دارند ایده آل می کند.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M6350FNS-8(5)-b; M6350FNS-8(8)-b; M6350FNS-8(5)-b1; M6350FNS-8(8)-b1

  • HRB

  • 8536909000

P/N تعریف


HRB P/N جفت گیری ضخامت زبانه
 محدوده قطر عایق سازگار SPQ (تک)
M6350FNS-8(5)-b 4.75x0.5mm 4.06 میلی متر 2500/قرقره
M6350FNS-8(8)-b 4.75x0.8mm 4.06 میلی متر 2500/قرقره
M6350FNL-8(5)-b 4.75x0.5mm 4.06 میلی متر 1000 / کیسه
M6350FNL-8(8)-b 4.75x0.8mm 4.06میلی متر 1000 / کیسه
M6350FNS-8(5)-b1 4.75x0.5mm 6.60 میلی متر 1500/قرقره
M6350FNS-8(8)-b1 4.75x0.8mm 6.60میلی متر 1500/قرقره
M6350FNL-8(5)-b1 4.75x0.5mm 6.60میلی متر 1000 / کیسه
M6350FNL-8(8)-b1 4.75x0.8mm 6.60میلی متر 1000 / کیسه

  • نوع: M=Finished

  • نوع محصول: 6350=ترمینال مستقیم زنانه کاملا عایق شده

  • F=عایق همه جانبه

  • N = نایلون

روش بسته بندی: S=نوار L=قطعه شل

سری: 8 = 4.75 میلی متر (0.187 اینچ)

b=آبی (16-14 AWG)، Ins. حداکثر قطر: 4.06 میلی متر؛ b1=آبی(16-14 AWG)، Ins. حداکثر قطر: 6.60 میلی متر


پارامترهای فنی

  • امتیاز جریان: 15 آمپر AC، DC

  • درجه ولتاژ: 300 ولت AC، DC

  • دمای کارکرد: -25 ºC تا +105ºC

  • مواد: مسکن: نایلون66 UL 94V-2;  ترمینال: برنجی قلع اندود

  • اندازه زبانه: 4.75x0.8mm یا 4.75x0.5mm

  • سیم قابل اجرا: AWG16-14 (1.31-2.08mm²)

  • محدوده قطر عایق سازگار: 4.06mm/6.60mm

  • نیروی وارد کردن و ترمینال نر: ≤7.8 کیلوگرم

  • نیروی خروج و پایانه نر: ≥3.0 کیلوگرم

  • ترمینال خط و نیرو: ≥5.0 کیلوگرم


ویژگی های محصول

  • ویژگی های ترمینال: سیم استاپ

  • ظرفیت: تک

  • چین دار: F-Crimp

  • نوع بشکه: بسته

  • خاتمه به: سیم و کابل

  • با عایق: کاملا عایق

  • نوع نگهداری جفت: قفل گودی

  • بسته بندی: نوار/قرقره یا قطعات شل در گزینه های کیسه


ویژگی های فنی

- برنج قلع اندود برای مقاومت در برابر خوردگی

- عایق نایلونی برای دوام در دمای بالا

- طراحی بشکه چین دار ایمن برای نگه داشتن سیم قوی

- دارای امتیاز برای برنامه های حداکثر 300 ولت


نمودار جفت گیری


ظرف ماده عایق مستقیم HRB AWG16-14 1.31-2.08 میلی متر 2  (سری M6350 AWG16-14) معمولاً با


جفت گیری FASTON TERMINAL

مرجع متقابل | پایانه های استاندارد قابل تعویض


این ظرف زن 4.75 میلی‌متری 0.187 اینچی عایق‌شده با مشخصات استاندارد جهانی مطابقت دارد و با پایانه‌های قطع سریع استاندارد که در سراسر جهان استفاده می‌شوند، کاملاً قابل تعویض است.

این قابلیت جایگزینی مستقیم با فرم، تناسب و عملکرد مشابه برای سیستم های سیم کشی استاندارد را ارائه می دهد.





س:  پارامترهای اساسی ترمینال قطع زن 4.75 میلی متری کاملاً عایق (AWG 16-14) چیست؟

A: قطع سریع نوع ترمینال: مخزن / مستقیم

اندازه سیم: AWG 16-14 (1.31-2.08mm²)

پهنای برگه جفت شدن: 4.75 (0.187')

ضخامت زبانه جفت: 0.5mm/0.8mm

محدوده قطر عایق سازگار: 4.06mm/6.60mm

س:  MOQ برای ترمینال عایق شده 4.75mm 0.187' چیست؟

A: MOQ: 5000 عدد / مورد.

س: زمان سرب برای ترمینال عایق 4.75 میلی متری 0.187' چقدر است؟

A: L/T: 3-4 هفته.

س: حداکثر درجه حرارت برای این ترمینال 4.75 میلی متری چیست؟

پاسخ: حداکثر درجه حرارت 105 درجه سانتیگراد است

س: آیا می توان از این پریز AWG16-14 در محیط های ارتعاشی خودرو استفاده کرد؟

پاسخ:  بله، این پریز AWG16-14 دارای قابلیت حفظ تماس ایمن است که در برابر سطوح ارتعاش معمولی خودرو مقاومت می کند. برای مدارهای جریان متوسط ​​در صورت نصب بر اساس مشخصات مناسب است.

س: تفاوت بین کانکتورهای 4.75 میلی متری و 6.35 میلی متری چیست؟

پاسخ: تفاوت در عرض زبانه ترمینال است. کانکتورهای 4.75 میلی متری کوچکتر هستند و برای کاربردهای سبک تر استفاده می شوند، در حالی که 6.35 میلی متر هستند

اتصال دهنده ها جریان های بالاتری را کنترل می کنند.

س: چگونه اندازه صحیح AWG را انتخاب کنم؟

A: کانکتور را بر اساس سیم سنج خود انتخاب کنید. این محصول برای سیم‌های AWG16-14 (1.31-2.08 میلی‌متر مربع) طراحی شده است و از تناسب مناسب برای چین‌خوردگی اطمینان می‌دهد.

س: آیا این کانکتورها عایق هستند؟

پاسخ: بله، آنها دارای یک آستین کاملا عایق برای جلوگیری از اتصال کوتاه و بهبود ایمنی هستند.

س:  AWG16-14 چه اندازه سیم را پشتیبانی می کند؟

A: پایانه های AWG 16-14 برای سیم هایی با سطح مقطع مناسب برای کاربردهای الکتریکی جریان متوسط ​​تا زیاد طراحی شده اند.

س: کانکتورهای HRB چه گواهینامه هایی دارند (UL، RoHS، REACH)؟

پاسخ:  کانکتورهای HRB دارای گواهینامه های UL/cUL، RoHS و REACH، به علاوه تاییدیه های کلیدی خودرو و صنعتی هستند.

UL/cUL: دارای گواهینامه UL 1977  (شماره پرونده E322751)

س:  ترمینال قطع زن 4.75 میلی متری چیست؟

پاسخ: ترمینال قطع زن 4.75 میلی متری نوعی اتصال دهنده الکتریکی است که برای قرار دادن یک زبانه نر 4.75 میلی متری طراحی شده است و امکان  اتصال سریع و ایمن سیم را فراهم می کند.

س: آیا این ترمینال برای استفاده در خودرو مناسب است؟

پاسخ: بله، این ترمینال قطع زن کاملاً عایق شده به دلیل اتصال ایمن و به طور گسترده در سیستم های سیم کشی خودرو استفاده می شود.

مقاومت در برابر لرزش

س: تفاوت بین AWG16-14 و AWG22-18 چیست؟ چگونه اندازه سیم صحیح را انتخاب کنیم؟

ج:  سیم‌های AWG16-14 سطح مقطع بزرگ‌تری دارند و بارهای جریان بیشتری را پشتیبانی می‌کنند، ایده‌آل برای مدارهای برق اصلی و جریان متوسط. در مقابل، سیم‌های AWG22-18 نازک‌تر هستند و برای سیم‌کشی با جریان کم و کمکی طراحی شده‌اند.

AWG16-14 را برای قطعات پرقدرت و کاربردهای سنگین انتخاب کنید، در حالی که AWG22-18 برای خطوط سیگنال و سیستم های الکتریکی کمکی توصیه می شود.











انطباق

  • دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU

  • دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)

  • AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2024/2570

  • مقررات اروپایی POPs (EU) 2025/718

  • مقررات اروپایی POPs (EU) 2023/1608

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2025/843

  • مقررات اروپایی POPs (EU) 2025/1930

  • مقررات (EC) Np 1907/2006 در مورد REACH

  • پیشنهاد 65 کالیفرنیای ایالات متحده

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی:  UL&cUL

درجه اشتعال پذیری UL: UL 94V-2






برنامه FASTON TERMINAL


پایانه های اتصال سریع کاملاً عایق جهانی به طور گسترده در زمینه های مختلف استفاده می شود، به ویژه از جمله:


  1. لوازم خانگی : سیستم های تهویه مطبوع، یخچال، ماشین لباسشویی، ماشین ظرفشویی، اجاق گاز و آبگرمکن که اتصالات سیم کشی ایمن و راحت را برای قطعات الکتریکی خانگی فراهم می کند.

  2. خودرو: سیستم‌های سیم‌کشی خودرو، از جمله روشنایی، حسگرها، محرک‌ها و سیستم‌های کمکی EV که اتصال پایدار را حتی در شرایط لرزش تضمین می‌کنند.

  3. کنترل های صنعتی : موتورها، درایوها، منابع تغذیه، PLC ها، سنسورها و تابلوهای کنترل که نیازهای سیم کشی ولتاژ پایین صنعتی را برآورده می کنند.

  4. الکترونیک و روشنایی: منابع تغذیه، درایورهای LED، لوازم الکترونیکی مصرفی و تجهیزات صوتی، با عایق قابل اعتماد و عملکرد اتصال سریع.

هدف کلی: مناسب برای ولتاژ پایین/متوسط، جریان کم، و اتصالات برق و سیگنال قطع سریع ایمن، که به طور گسترده در زمینه های لوازم خانگی، خودرو، صنعتی و تجهیزات الکترونیکی استفاده می شود.
