ترمینال قطع زن 6.35 میلی متری 0.250 اینچ AWG22-18 با عایق مستقیم - رابط HRB

M6350FNS-5(8)-R; M6350FNL-5(8)-R; M6350FNS-5(8)-R1; M6350FNL-5(8)-R1
HRB 6.35mm (0.250') ترمینال قطع سریع زن کاملاً عایق، سازگار با سیم سنج AWG22-18. ساخته شده از برنج قلع اندود برای هدایت عالی و مقاومت در برابر اکسیداسیون، جفت شده با UL94 V-2 با عایق نایلون 66. و محفظه عایق عایق عایق برای داخل تارهای ایمن.
دارای ولتاژ 10 آمپر و 300 ولت، دارای قابلیت جاگذاری و خروج پایدار، ساختار ضد ارتعاش و عملکرد چروک قابل اعتماد است. کاملاً مطابق با استانداردهای UL، RoHS و REACH. به طور گسترده در دسته سیم های خودرو، لوازم خانگی، تجهیزات کنترل صنعتی، منابع تغذیه و سیستم های روشنایی استفاده می شود. در بسته بندی فله یا قرقره برای مونتاژ سیم کشی انبوه موجود است.

وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M6350FNS-5(8)-R; M6350FNL-5(8)-R; M6350FNS-5(8)-R1; M6350FNL-5(8)-R1

  • HRB

  • 8536909000

P/N تعریف


HRB P/N جفت گیری ضخامت زبانه
 محدوده قطر عایق سازگار SPQ (تک)

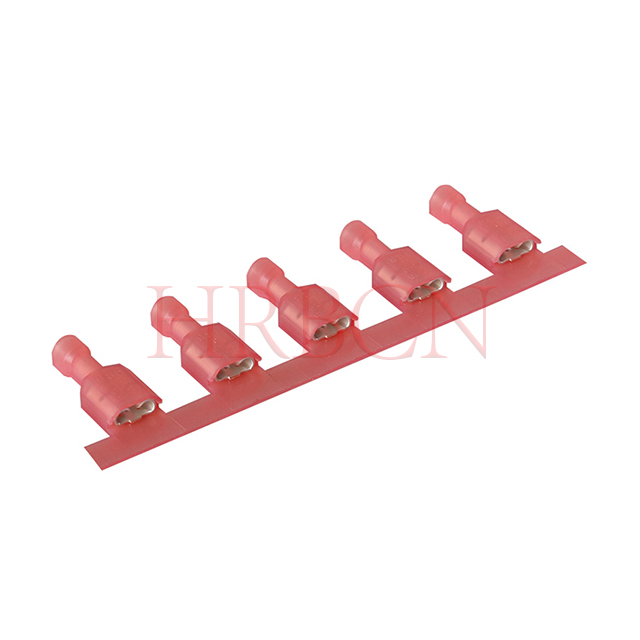

M6350FNS-5(8)-R 6.35x0.8mm 3.05 میلی متر 2500/قرقره

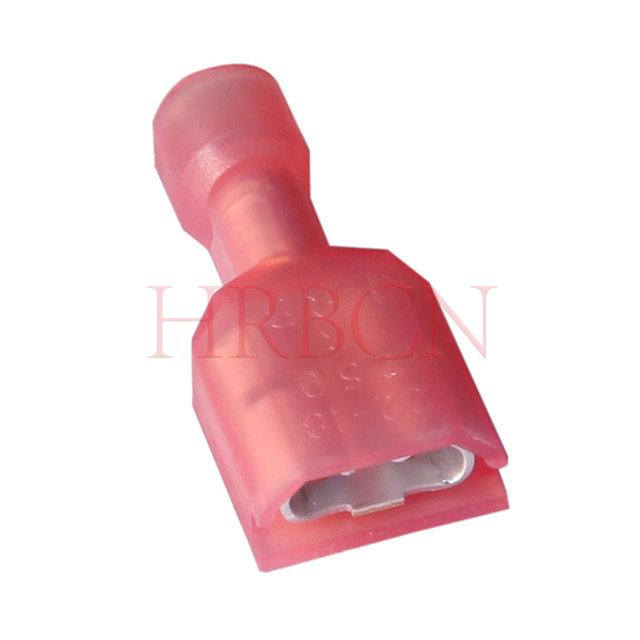

M6350FNL-5(8)-R 6.35x0.8mm 3.05 میلی متر 1000 / کیسه

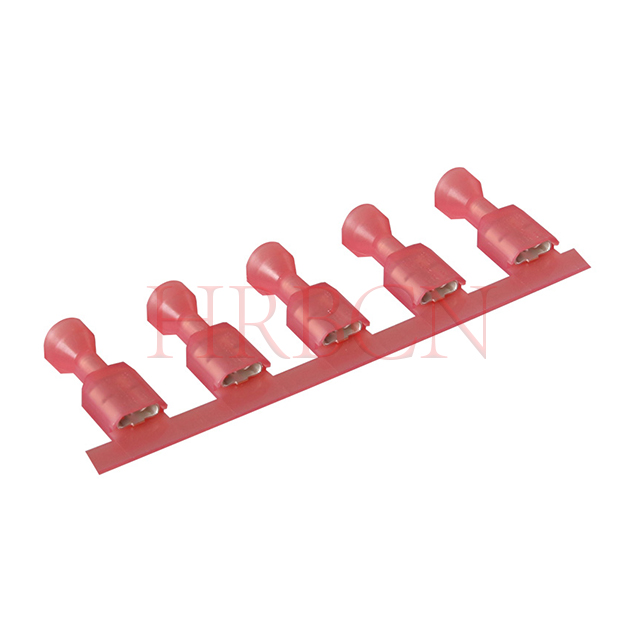

M6350FNS-5(8)-R1 6.35x0.8mm 5.84 میلی متر 1500/قرقره

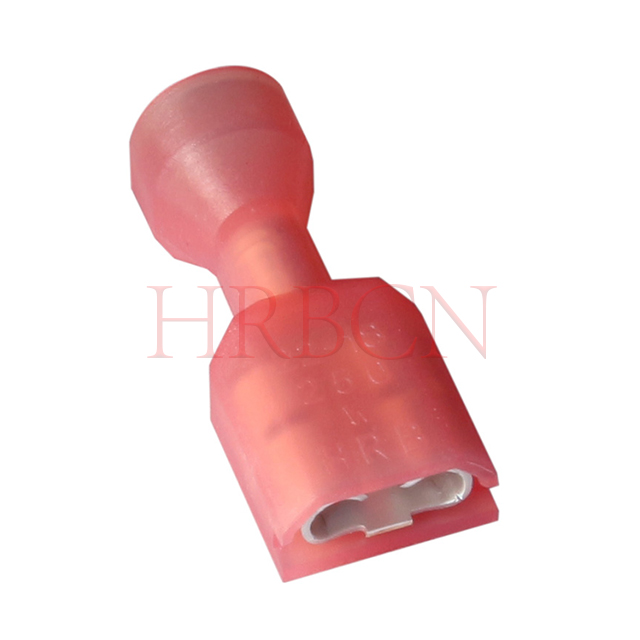

M6350FNL-5(8)-R1 6.35x0.8mm 5.84 میلی متر 1000 / کیسه

  • نوع: M=Finished

  • نوع محصول: 6350=ترمینال مستقیم زنانه کاملا عایق شده

  • F=عایق همه جانبه

  • N = نایلون

  • روش بسته بندی: S=نوار L=قطعه شل

  • سری: 5=6.35mm (0.250 اینچ)

  • R=Red(22-18 AWG)، Ins. حداکثر قطر: 3.05 میلی متر؛ R1=قرمز(22-18 AWG)، Ins. حداکثر قطر: 5.84 میلی متر


پارامترهای فنی

  • نرخ جریان: 10A AC، DC

  • درجه ولتاژ: 300 ولت AC، DC

  • دمای کارکرد: -25 ºC تا +105ºC

  • مواد: مسکن: نایلون66 UL 94V-2;  ترمینال: برنجی قلع اندود

  • اندازه زبانه: 6.35x0.8mm

  • سیم قابل اجرا: AWG 22-18 (0.32-0.82mm²)

  • محدوده قطر عایق سازگار: 3.05mm/5.84mm

  • نیروی وارد کردن و ترمینال نر: ≤7.8 کیلوگرم

  • نیروی خروج و پایانه نر: ≥3.0 کیلوگرم

  • ترمینال خط و نیرو: ≥5.0 کیلوگرم


ویژگی های محصول

  • ویژگی های ترمینال: سیم استاپ

  • ظرفیت: تک

  • چین دار: F-Crimp

  • نوع بشکه: بسته

  • خاتمه به: سیم و کابل

  • با عایق: کاملا عایق

  • نوع نگهداری جفت: قفل گودی

  • بسته بندی: نوار/قرقره یا قطعات شل در گزینه های کیسه


ویژگی های فنی

- برنج قلع اندود برای مقاومت در برابر خوردگی

- عایق نایلونی برای دوام در دمای بالا

- طراحی بشکه چین دار ایمن برای نگه داشتن سیم قوی

- دارای امتیاز برای برنامه های حداکثر 300 ولت


نمودار جفت گیری


ترمینال ماده عایق مستقیم HRB 6.35mm (0.250') AWG22-18 ( سری M6350 AWG22-18) معمولاً با

  • سری M6351 AWG22-18

  • برگه مرد


جفت گیری FASTON TERMINAL

مرجع متقابل | پایانه های استاندارد قابل تعویض


این ظرف زن 6.35 میلی‌متری 0.250 اینچی عایق‌شده با مشخصات استاندارد جهانی مطابقت دارد و با پایانه‌های قطع سریع استاندارد که در سراسر جهان استفاده می‌شوند، کاملاً قابل تعویض است.

این قابلیت جایگزینی مستقیم با فرم، تناسب و عملکرد مشابه برای سیستم های سیم کشی استاندارد را ارائه می دهد.





س:  پارامترهای اساسی ترمینال قطع زن 6.35 میلی متری کاملاً عایق (AWG 22-18) چیست؟

A: نوع ترمینال قطع سریع: نوع مخزن / مستقیم

اندازه سیم: AWG22-18 (0.32-0.82mm²)

پهنای برگه جفت شدن: 6.35 (0.250')

ضخامت زبانه جفت: 0.8 میلی متر

محدوده قطر عایق سازگار: 3.05mm/5.84mm

س:  MOQ برای ترمینال عایق شده 6.35 میلی متری 0.250' چیست؟

A: MOQ: 5000 عدد / مورد.

س: زمان سرب برای ترمینال 6.35mm 0.250' چقدر است؟

A: L/T: 3-4 هفته.

س: حداکثر درجه حرارت برای این ترمینال 6.35 میلی متری چیست؟

پاسخ: حداکثر درجه حرارت 105 درجه سانتیگراد است

س: آیا می توان از این پریز AWG 22-18 در محیط های ارتعاشی خودرو استفاده کرد؟

پاسخ: بله، این پریز AWG22-18 دارای عملکرد قفل پایدار برای مقاومت در برابر لرزش معمولی خودرو است. با طراحی زبانه عریض 0.250 '، برای سیم کشی مدار اصلی خودروهای متوسط ​​تا سنگین در صورت نصب بر اساس مشخصات مناسب است.

س: تفاوت بین کانکتورهای 4.75 میلی متری و 6.35 میلی متری چیست؟

پاسخ: تفاوت در عرض زبانه ترمینال است. کانکتورهای 4.75 میلی متری کوچکتر هستند و برای کاربردهای سبک تر استفاده می شوند، در حالی که 6.35 میلی متر هستند

اتصال دهنده ها جریان های بالاتری را کنترل می کنند.

س: چگونه اندازه صحیح AWG را انتخاب کنم؟

A: کانکتور را بر اساس سیم سنج خود انتخاب کنید. این محصول برای سیم های AWG 22-18 طراحی شده است که از تناسب مناسب برای چین و چروک اطمینان حاصل می کند.

س: آیا این کانکتورها عایق هستند؟

پاسخ: بله، آنها دارای یک آستین کاملا عایق برای جلوگیری از اتصال کوتاه و بهبود ایمنی هستند.

س:  AWG 22-18 از چه اندازه سیم پشتیبانی می کند؟

پایانه های AWG 22-18 برای سیم هایی با سطح مقطع مناسب برای کاربردهای الکتریکی جریان کم تا متوسط ​​طراحی شده اند.

س: کانکتورهای HRB چه گواهینامه هایی دارند (UL، RoHS، REACH)؟

پاسخ:  کانکتورهای HRB دارای گواهینامه های UL/cUL، RoHS و REACH، به علاوه تاییدیه های کلیدی خودرو و صنعتی هستند.

UL/cUL: دارای گواهینامه UL 1977  (شماره پرونده E322751)

س:  ترمینال قطع زن 6.35 میلی متری چیست؟

پاسخ: ترمینال قطع زن 6.35 میلی متری (که به آن قطع سریع زن 0.25' نیز می گویند) یک کانکتور گیره الکتریکی معمولی است که با یک ترمینال زبانه/تیغه ای 6.35 میلی متری (0.25') پهن می شود. این یک روش اتصال/قطع سریع و بدون ابزار برای سیم‌ها در سیستم‌های الکتریکی ارائه می‌کند.

س: آیا این ترمینال برای استفاده در خودرو مناسب است؟

پاسخ: بله، این ترمینال قطع زن کاملاً عایق شده به دلیل اتصال ایمن و به طور گسترده در سیستم های سیم کشی خودرو استفاده می شود.

مقاومت در برابر لرزش

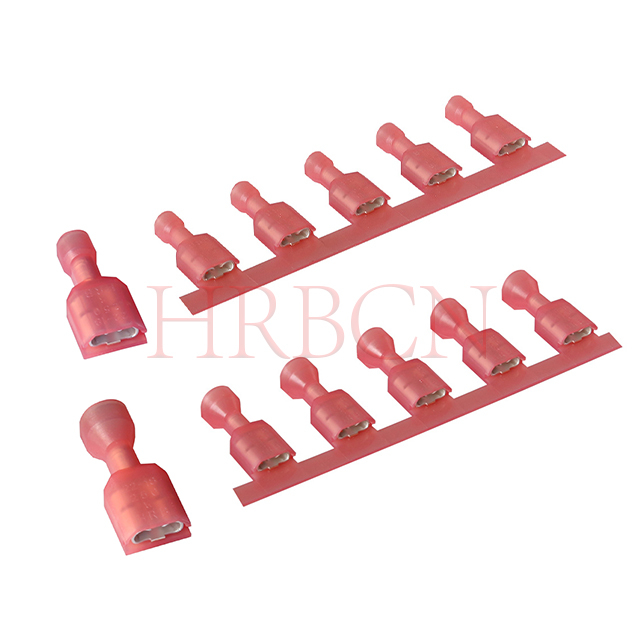

س:  تفاوت های بین M6350FNS-5(8)-R و M6350FNS-5(8)-R1 چیست و چگونه می توانم مورد صحیح را برای برنامه خود انتخاب کنم؟

A: تمایز اصلی بین M6350FNS-5(8)-R و M6350FNS-5(8)-R1 حداکثر قطر عایق سیم سازگار است. تمام عملکرد الکتریکی، ابعاد جفت گیری و مشخصات مواد دقیقاً یکسان هستند.

  • M6350FNS-5(8)-R: حداکثر قطر عایق سیم 3.05 میلی متر

  • M6350FNS-5(8)-R1: حداکثر قطر عایق سیم 5.84 میلی متر

به سادگی مدل را با توجه به قطر عایق خارجی سیم واقعی خود انتخاب کنید.












انطباق

  • دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU

  • دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)

  • AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2024/2570

  • مقررات اروپایی POPs (EU) 2025/718

  • مقررات اروپایی POPs (EU) 2023/1608

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2025/843

  • مقررات اروپایی POPs (EU) 2025/1930

  • مقررات (EC) Np 1907/2006 در مورد REACH

  • پیشنهاد 65 کالیفرنیای ایالات متحده

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی:  UL&cUL

درجه اشتعال پذیری UL: UL 94V-2






برنامه FASTON TERMINAL


پایانه های اتصال سریع کاملاً عایق جهانی به طور گسترده در زمینه های مختلف استفاده می شود، به ویژه از جمله:


  1. لوازم خانگی : سیستم های تهویه مطبوع، یخچال، ماشین لباسشویی، ماشین ظرفشویی، اجاق گاز و آبگرمکن که اتصالات سیم کشی ایمن و راحت را برای قطعات الکتریکی خانگی فراهم می کند.

  2. خودرو: سیستم‌های سیم‌کشی خودرو، از جمله روشنایی، حسگرها، محرک‌ها و سیستم‌های کمکی EV که اتصال پایدار را حتی در شرایط لرزش تضمین می‌کنند.

  3. کنترل های صنعتی : موتورها، درایوها، منابع تغذیه، PLC ها، سنسورها و تابلوهای کنترل که نیازهای سیم کشی ولتاژ پایین صنعتی را برآورده می کنند.

  4. الکترونیک و روشنایی: منابع تغذیه، درایورهای LED، لوازم الکترونیکی مصرفی و تجهیزات صوتی، با عایق قابل اعتماد و عملکرد اتصال سریع.

هدف کلی: مناسب برای ولتاژ پایین/متوسط، جریان کم، و اتصالات برق و سیگنال قطع سریع ایمن، که به طور گسترده در زمینه های لوازم خانگی، خودرو، صنعتی و تجهیزات الکترونیکی استفاده می شود.
