ویژگی های کلیدی

• محدوده گیج سیم: 16-22 AWG (1.31-0.324 میلی متر مربع سطح مقطع)

• طرح بندی حفره های موجود: 8، 14، 23 و 35 موقعیت

• طراحی نصب سیم به برد برای مونتاژ PCB

• ساخت مسکن از جنس ترموپلاستیک مستطیلی

• جفت گیری توسط چفت های قفل یکپارچه ایمن شده است

• قفل گوه ای داخلی، نشستن کامل ترمینال را تضمین می کند و نیروی حفظ ترمینال را افزایش می دهد

• لوازم جانبی اختیاری: رفع فشار کابل، قفل CPA (تضمین موقعیت اتصال دهنده)

• نوع سربرگ: کاملاً پوشیده شده

• اتصال و تماس به : برد مدار چاپی خاتمه می یابد

ویژگی های نوع محصول

• شکل رابط: مستطیلی

• کانکتور ترکیبی و هیبریدی: ندارد

• اتصال دهنده و نوع مسکن: مسکن برای پایانه های زن، هدر PCB

• قابل مهر و موم شدن: بله

• ویژگی قفل اولیه: یکپارچه در مسکن

• سیستم اتصال دهنده: سیم به برد

• اتصال و تماس به : سیم و کابل خاتمه می یابد

• تعداد موقعیت ها: 8، 14، 23، 35

• تعداد ردیف: 3

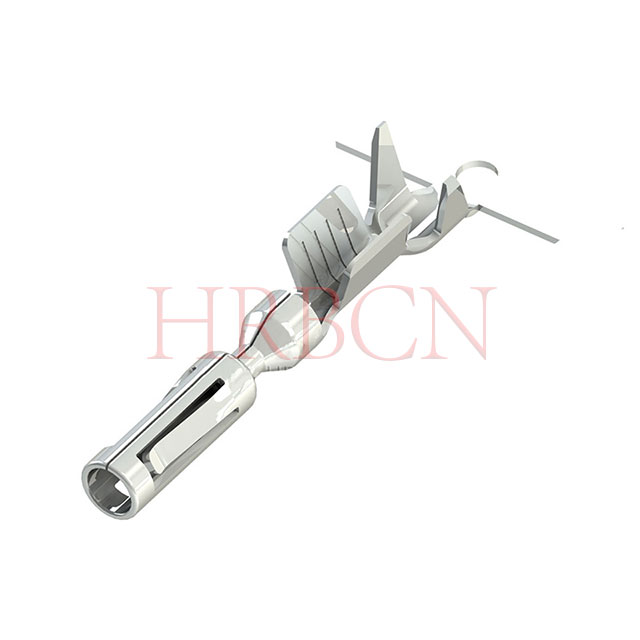

• نوع تماس: سوکت

• جفت گیری نوع تراز: کلیددار

• تضمین موقعیت ترمینال: بله

• تسکین فشار: بدون

• نوع نصب کانکتور: پایه کابلی (آویزان آزاد)

• فاصله ردیف به ردیف: 4 میلی متر [.157 اینچ]

• کاربرد مدار: برق


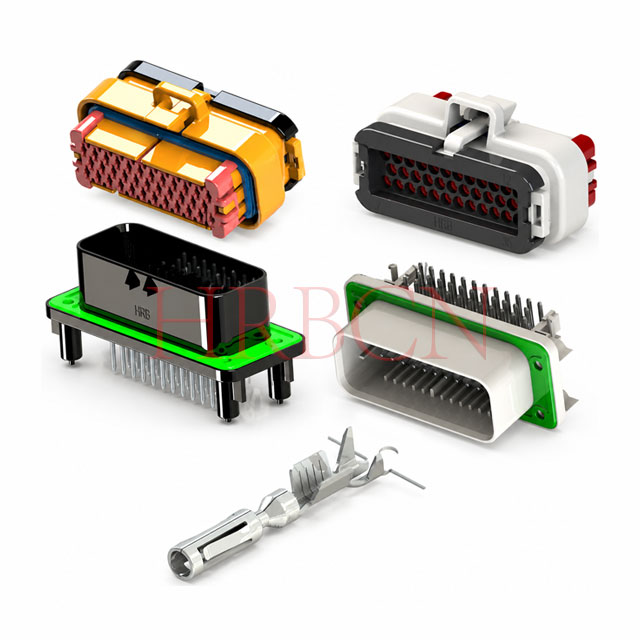

نماهای منفجر شده

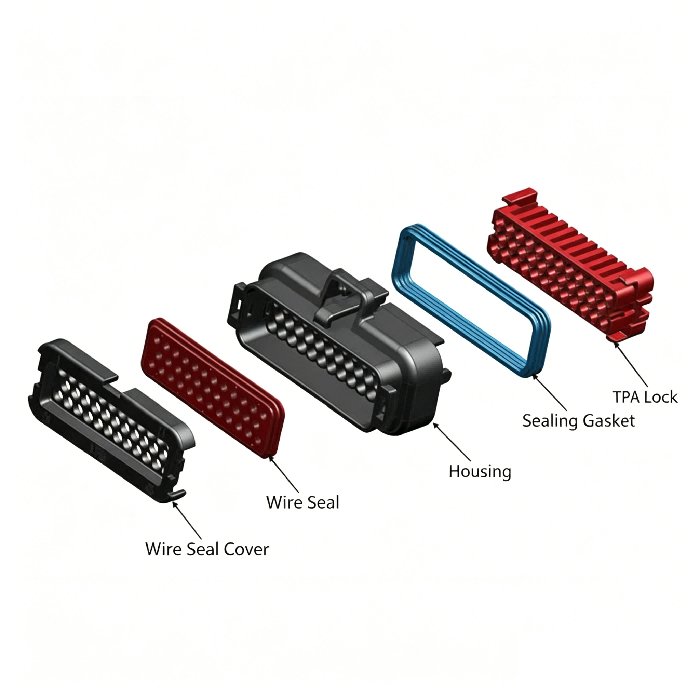

محفظه ظرف

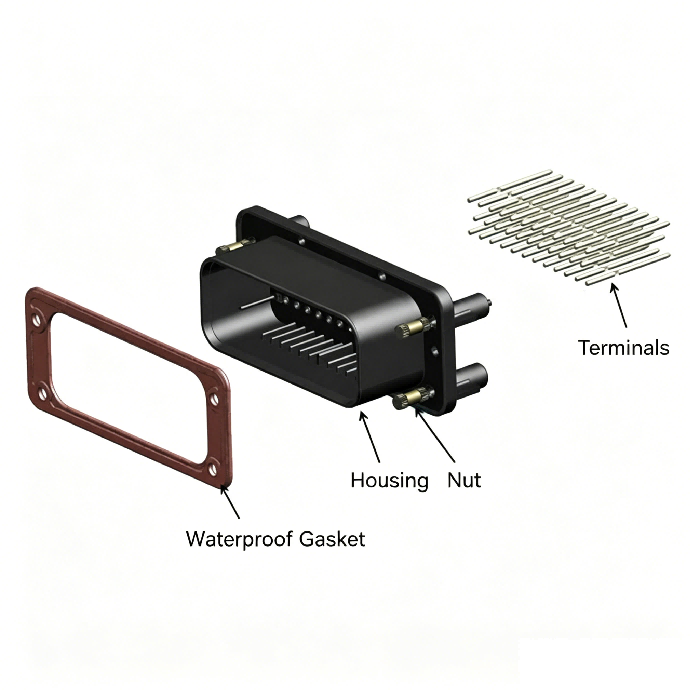

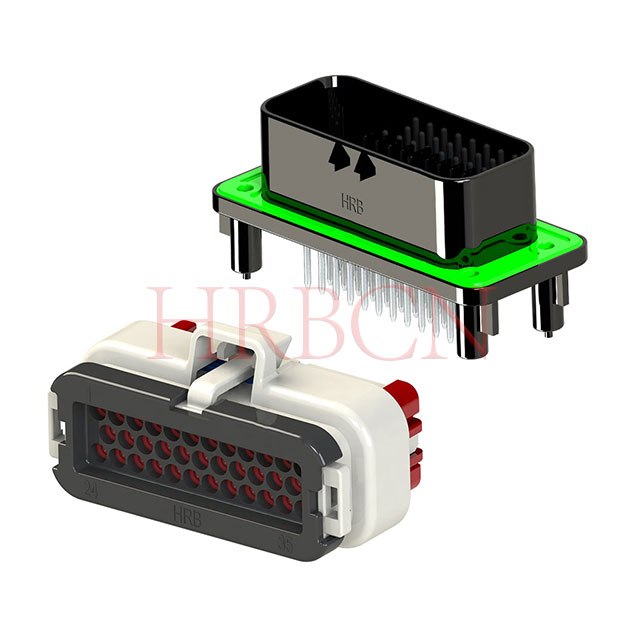

هدر PCB عمودی

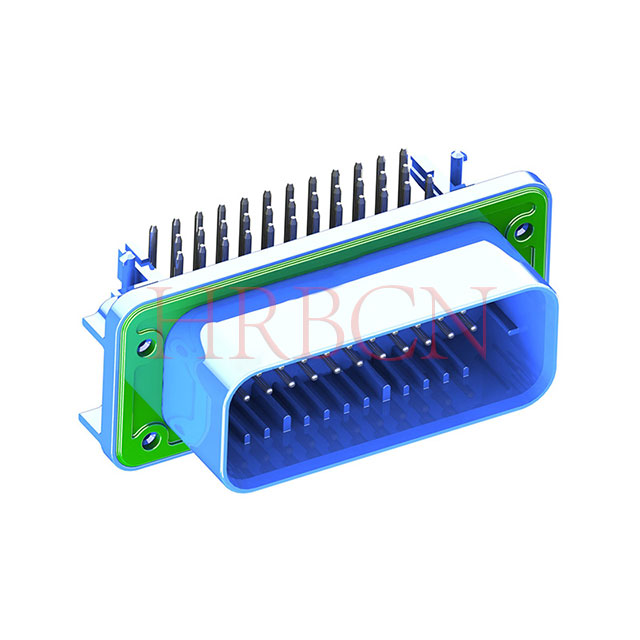

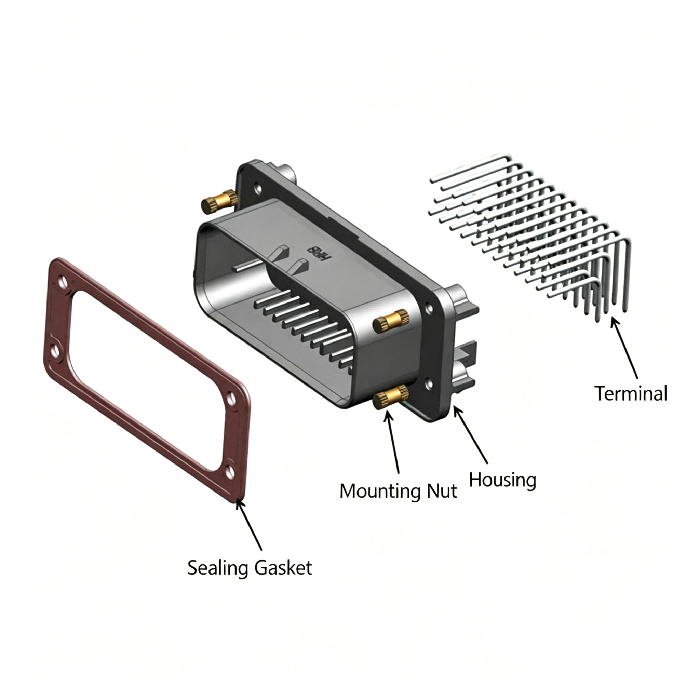

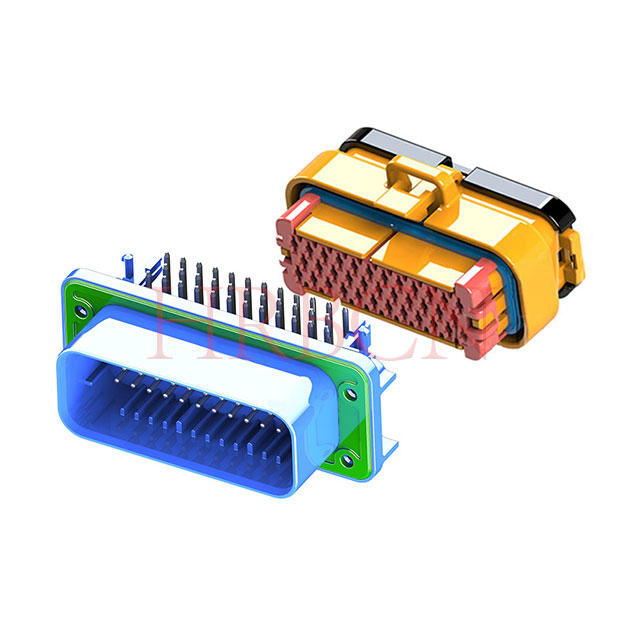

هدر PCB زاویه راست

Q1: نام کامل کانکتور سری HRB M4021، M4022 چیست؟

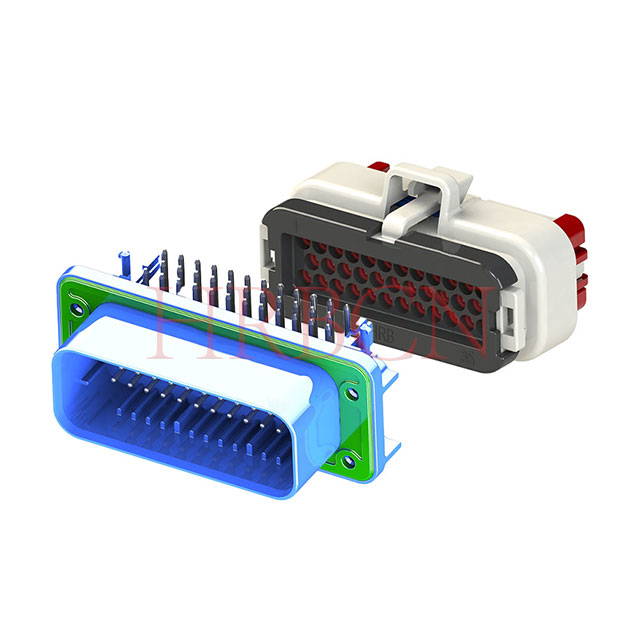

A1: این یک هدر PCB 3 ردیفه 4.0 میلی متری، طرح 3 ردیفه با فاصله ردیف 4.0 میلی متر، ساختار کاملاً مهر و موم شده برای رسیدن به درجه ضد آب IP69K است که برای اتصال سیم به برد طراحی شده است.

Q2: آیا M4021 سیم زاویه راست را به مدل های خودروی کانکتور برد می دهد؟

ج2: بله. ما نسخه‌های مستقیم و راست‌زاویه سیم زاویه سمت راست به کانکتور برد خودرو را تحت سری M4021 ارائه می‌کنیم. طراحی پین PCB با زاویه سمت راست باعث صرفه جویی در فضای نصب برای ماژول های کنترل خودرو، ECU موتور سیکلت و سنسورهای خودرو می شود.

Q3: از کجا می توانم برگه اطلاعات اتصال ضد آب سری M4021 را دانلود کنم؟

A3: می توانید برگه اطلاعات اتصال ضد آب سری M4021 را با ارسال استعلام به تیم فروش ما دریافت کنید. دیتاشیت شامل نقشه های ابعادی کامل، پارامترهای الکتریکی، استانداردهای تست ضد آب، طرح بندی پین ها و نمودارهای انفجار مونتاژ برای مرجع طراحی شما می باشد.

Q4: آیا کانکتور PCB مهر و موم شده 4.0 میلی متری برای EV در سری HRB M4021 موجود است؟

A4: کاملاً. کانکتور PCB مهر و موم شده 4.0 میلی متری ما برای EV (سری M4021) به طور گسترده برای وسایل نقلیه انرژی جدید، سیستم های مدیریت باتری، ماژول های کمکی شارژ EV و تجهیزات الکتریکی دریایی استفاده می شود. ساختار مهر و موم شده در برابر گرد و غبار، پاشش آب و ارتعاش در محیط های کار EV خشن مقاومت می کند.

Q5: این هدر PCB دو ردیفه 4.0 میلی متری به چه درجه ضد آب می رسد؟

A5: هدر PCB ضد آب 4.0 میلی متری دو ردیفه M4021 تست ضد آب و ضد گرد و غبار را پشت سر گذاشت. واشر سیلیکونی یکپارچه و درزگیرهای سیم تک سوراخ از ورود مایع و گرد و غبار به ناحیه تماس جلوگیری می کند.

Q6: چه کاربردهایی با سیم زاویه مناسب به کانکتور برد مناسب است؟

A6: نوع خودرو با زاویه مناسب برای واحدهای کنترل بدنه خودرو، دوربین های خودرو، دو چرخ برقی، ماشین آلات کشاورزی و همچنین تجهیزات جدید انرژی الکتریکی EV ایده آل است.

Q7: آیا می توانم تعداد پین ها را برای کانکتور PCB مهر و موم شده 4.0 میلی متری برای EV سفارشی کنم؟

A7: بله. کانکتور PCB مهر و موم شده 4.0 میلی متری ما برای EV از موقعیت پین های سفارشی از 8P تا 35P، با رنگ های بدنه اختیاری و ضخامت روکش ترمینال برای مطابقت با نیازهای پروژه EV پشتیبانی می کند.

Q8: آیا برگه داده M4021 حاوی داده های تست عملکرد خودرو است؟

A8: برگه اطلاعات رسمی اتصال ضد آب سری M4021 شامل نشانگرهای تست درجه خودرو است: چرخه دما، مقاومت در برابر ارتعاش، آزمایش اسپری نمک و داده های ولتاژ مقاومت دی الکتریک، که نیازهای گواهینامه صنعت خودرو و EV را برآورده می کند.

س: کانکتور PCB مهر و موم شده 4.0 میلی متری سری M4021، M4022 برای EV برای چه سناریوهای کاربردی مناسب است؟

A: هدر 4.0 میلی متری 3 ردیفه PCB ضد آب ما، همچنین به عنوان سیم زاویه مناسب/عمودی به اتصال دهنده خودرو در دسترس است، برای کاربردهای الکتریکی در موتورها، گیربکس ها، زیر کاپوت، واحدهای کنترل قدرت، دیوارها، شاسی، یا داخل کابین خودروهای سنگین طراحی شده است. برای مشاهده پارامترهای دقیق پروژه های EV، خودرو و نیروگاه های صنعتی، می توانید برگه اطلاعات کامل اتصال ضد آب سری M4021 را از تیم فروش ما درخواست کنید.
