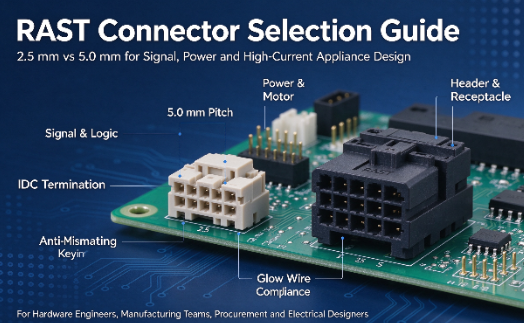

اتصالات RAST 2.5 در مقابل RAST 5.0: تفاوت های کلیدی و راهنمای انتخاب

متعادل کردن املاک و مستغلات برد مدار چاپی کوچک شونده (PCB) با نیاز به تحویل توان قابل اعتماد و جریان بالا همچنان یک چالش مهندسی پایدار در کالاهای سفید، تهویه مطبوع، و تولید خودرو است. لوازم مدرن نیازمند منطق کنترل پیچیده در فضاهای تنگ هستند. آنها هنوز به اتصالات نیرو قوی نیاز دارند تا بارهای سنگینی مانند موتورها و کمپرسورها را هدایت کنند. انتخاب استاندارد اتصال نادرست منجر به خرابی حرارتی زودرس، ناکارآمدی مسیریابی یا سربار فضایی غیر ضروری می شود. این نقص های طراحی مستقیماً بر طول عمر محصول تأثیر می گذارد و هزینه های تولید را افزایش می دهد.

استاندارد RAST (Raster Anschluss Steck Technik) به عنوان معیار صنعتی برای جلوگیری از جفت نشدن و اطمینان از اتصالات قابل اعتماد عمل می کند. مهندسان برای از بین بردن خطاهای سیم کشی در خط مونتاژ بر این سیستم استاندارد تکیه می کنند. تصمیم گیری بین گام های 2.5 میلی متری و 5.0 میلی متری به درجه بندی های جریان خاص، محدودیت های فضایی، پیکربندی های جفت گیری و روش های مونتاژ بستگی دارد. درک این تفاوت‌های فنی تضمین می‌کند که جزء مناسب را هم برای یکپارچگی سیگنال و هم برای توزیع توان مشخص می‌کنید.

• گام و چگالی: RAST 2.5 از خط مرکزی 2.5 میلی متری استفاده می کند که برای سیگنال های با چگالی بالا و مسیریابی کم مصرف بهینه سازی می شود، در حالی که RAST 5.0 از خط مرکزی 5.0 میلی متری برای جداسازی فضایی قوی استفاده می کند.

• ظرفیت فعلی: RAST 2.5 معمولاً برای 2A تا 6A درجه بندی می شود که آن را برای سنسورها و بردهای منطقی مناسب می کند. اتصالات RAST 5.0 تا 16 آمپر را تحمل می کنند و به عنوان استاندارد برای ورودی های برق اصلی و درایوهای موتور عمل می کنند.

• پیشگیری از اشتباه: هر دو استاندارد از کلیدهای قابل تنظیم، قطبش و قفل کردن استفاده می کنند، اما ردپای فیزیکی آنها چیدمان PCB و الزامات مسکن کاملاً متفاوت را دیکته می کند.

• پیکربندی های جفت گیری: هر دو سری گزینه های جفت گیری مستقیم (لبه کارت) و غیرمستقیم (سربرگ / مخزن) را ارائه می دهند که بر هزینه PCB و پروفایل های مونتاژ تأثیر می گذارد.

• تأثیر مونتاژ: انتخاب بین این دو الزامات ابزار خاصی را برای تماس با جابجایی عایق (IDC) یا پایانه های چین دار تعیین می کند که بر مقیاس پذیری تولید خودکار تأثیر می گذارد.

استاندارد اتصال RAST چیست؟

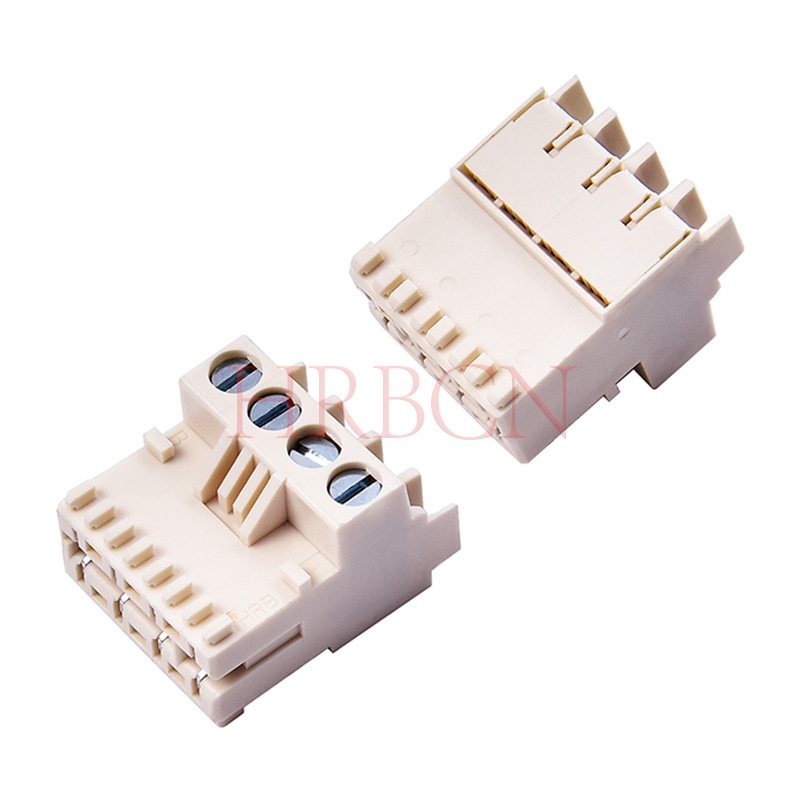

استاندارد اتصال RAST (Raster Anschluss Steck Technik) در آلمان برای اتصالات الکتریکی قابل اعتماد در لوازم خانگی توسعه یافته است. برای کاهش خطاهای سیم کشی، بهبود کارایی مونتاژ و اطمینان از اتصالات ایمن در کاربردهایی مانند ماشین لباسشویی، یخچال و ماشین ظرفشویی از کلیدهای مکانیکی، پلاریزاسیون و طرح های اتصال استاندارد شده استفاده می کند.

ویژگی های کلیدی اتصال دهنده های RAST

ایمنی و الزامات مواد

اتصالات RAST معمولاً از مواد مقاوم در برابر حرارت و مقاوم در برابر شعله مانند PA66 استفاده می کنند. بسته به کاربرد، کانکتورها ممکن است نیاز داشته باشند که الزامات مربوط به UL، VDE، IEC 60335 و تست سیم درخشان را برآورده کنند. درجه بندی های الکتریکی، خواص عایق، و گواهینامه های مواد باید برای هر سری کانکتور تأیید شود.

نکته کلیدی: کانکتورهای RAST برای پشتیبانی از تولید دستگاه قابل اعتماد، گام استاندارد، ویژگی‌های پیشگیری از خطا، و قطع سیم کارآمد را ترکیب می‌کنند. انتخاب بین RAST 2.5 و RAST 5.0 به نیازهای فعلی، فضای PCB موجود و طراحی اتصال بستگی دارد.

اتصالات RAST 2.5: مشخصات و موارد استفاده ایده آل

گام 2.5 میلی متری این دسته را تعریف می کند و فضای فشرده ای را برای الکترونیک مدرن ارائه می دهد. این قطعات معمولاً از ولتاژ تا 250 ولت پشتیبانی می کنند. محدودیت های فعلی به طور کلی از 2A تا 6A متغیر است. آمپر دقیق به شدت به سیم گیج انتخابی و دمای محیط داخل محفظه دستگاه بستگی دارد. مهندسان این گام را هنگام مسیریابی سیگنال‌های کم مصرف یا رانندگی با دستگاه‌های کوچک جانبی که در آن فضای فیزیکی در بالاترین حد است، مشخص می‌کنند.

خط مرکزی کاهش یافته راه حلی بسیار مقرون به صرفه و صرفه جویی در فضا ارائه می دهد. با هوشمندتر شدن وسایل، پنل‌های کنترل برای مدیریت صفحه‌های لمسی، ماژول‌های Wi-Fi و آرایه‌های حسگر پیچیده به تعداد پین‌های بیشتری نیاز دارند. فاصله 2.5 میلی متری به طراحان اجازه می دهد تا اتصالات بیشتری را در یک ناحیه PCB محدود بسته بندی کنند. این کوچک‌سازی مستقیماً از انتقال به سمت رابط‌های دستگاه‌های براق و کم‌حساب بدون به خطر انداختن قابلیت اطمینان اتصال پشتیبانی می‌کند. هنگام مسیریابی سیگنال های 5 ولت یا 12 ولت DC در یک برد منطقی شلوغ، ردپای کوچکتر امکان مسیریابی ردیابی دقیق تر و مناطق نگهدارنده کوچکتر را فراهم می کند.

کاربردهای معمولی بر انتقال سیگنال و کنترل منطقی تمرکز دارند. اغلب اجزای خواهید یافت RAST 2.5 را که داده ها را از سنسورهای دما، سوئیچ های درب و مانیتورهای سطح آب به واحد کنترل اصلی هدایت می کند. آنها همچنین به عنوان اتصال اصلی برای ماژول های روشنایی LED در داخل یخچال و فر و فر عمل می کنند. اتصالات برد منطقی داخلی به شدت به این استاندارد برای حفظ دسته سیم های سازمان یافته و بدون خطا در فضاهای تنگ متکی هستند. سیم‌های نازک مرتبط با این گام (معمولاً AWG 22 تا 24) به راحتی خم می‌شوند و به کارگران مونتاژ اجازه می‌دهند تا مهارها را از گوشه‌های پیچیده شاسی بدون اعمال فشار مکانیکی روی هدر PCB عبور دهند.

اتصالات RAST 5.0: مشخصات و موارد استفاده ایده آل

گام برداشتن تا گام 5.0 میلی متری مشخصات تحویل نیرو را کاملاً تغییر می دهد. این قطعات ولتاژهای بالاتری را تحمل می کنند که معمولاً بسته به گواهینامه خاص برای 250 ولت تا 400 ولت رتبه بندی می شوند. ظرفیت جریان قوی به عنوان ویژگی اصلی خودنمایی می کند، و به طور مداوم بین 10A و 16A جابجا می شود. این قابلیت آمپراژ بالا به پایانه‌های ضخیم‌تر، دیوارهای محفظه بزرگ‌تر و سیم‌سنج‌های سنگین‌تر برای هدایت ایمن انرژی بدون تجاوز از محدودیت‌های حرارتی نیاز دارد.

فاصله وسیع تر مزایای حرارتی و دی الکتریک قابل توجهی را ارائه می دهد. گام 5.0 میلی متری فاصله خزش و فاصله بین پین های مجاور را افزایش می دهد. این جداسازی فیزیکی استحکام دی الکتریک را بهبود می بخشد و خطر قوس الکتریکی تحت بارهای ولتاژ بالا را به شدت کاهش می دهد و الزامات سختگیرانه IEC 60664-1 را برآورده می کند. علاوه بر این، ردپای فیزیکی بزرگتر اتلاف حرارتی بهتر را تسهیل می کند. هنگام فشار دادن 16 آمپر از طریق اتصال، کنتاکت ها گرما تولید می کنند. محفظه پهن تر به عنوان یک هیت سینک غیرفعال عمل می کند و به این انرژی حرارتی اجازه می دهد تا در هوای اطراف پخش شود و از ذوب یا تخریب پلاستیک در طول زمان جلوگیری کند.

مهندسان اتصالات RAST 5.0 را برای بارهای سنگین مشخص می کنند. موارد استفاده قابل تایید شامل راندن موتورهای درام ماشین لباسشویی، تامین انرژی کمپرسورهای یخچال و تامین جریان به عناصر گرمایش اجاق 15A است. آنها به عنوان رابط استاندارد برای اتصالات اصلی AC که وارد دستگاه می شوند عمل می کنند. هر مداری که نیاز به توان قابل توجهی داشته باشد، گام 5.0 میلی متری را برای اطمینان از ایمنی طولانی مدت و پایداری عملیاتی الزامی می کند. تلاش برای هدایت این بارهای جریان بالا از طریق زمین های کوچکتر باعث شکست فاجعه آمیز می شود.

RAST 2.5 در مقابل RAST 5.0: تفاوت های فنی اصلی

زمین، ردپا، و PCB املاک و مستغلات

کانکتورهای RAST 2.5 دارای گام جمع و جور 2.5 میلی متری هستند که آنها را برای PCB های با فضای محدود و اتصالات سیگنال مناسب می کند. کانکتورهای RAST 5.0 از گام 5.0 میلی متری گسترده تر استفاده می کنند که فضای بیشتری را برای ترمینال های بزرگتر و به طور بالقوه فاصله الکتریکی بیشتر فراهم می کند. هر دو از طرح های اتصال PCB مناسب پشتیبانی می کنند، اما مهندسان باید ضخامت تخته، آبکاری تماس، فواصل خزش و الزامات چیدمان را در نظر بگیرند.

رتبه بندی فعلی و قدرت هندلینگ

کانکتورهای RAST 2.5 عموماً برای کاربردهای سیگنال و کنترل با جریان کمتر طراحی شده اند، در حالی که کانکتورهای RAST 5.0 از اتصالات جریان بالاتر مانند موتورها، بخاری ها و مدارهای برق پشتیبانی می کنند. درجه بندی جریان واقعی به طراحی ترمینال، اندازه سیم، مقاومت تماس و دمای عملیاتی بستگی دارد. مهندسان باید مشخصات سازنده و منحنی‌های کاهش قیمت را بررسی کنند تا از گرمای بیش از حد جلوگیری کنند و از تحویل توان قابل اطمینان اطمینان حاصل کنند.

تماس با جابجایی عایق (IDC) در مقابل فناوری های چین دار

خاتمه IDC مونتاژ دسته سیم را با اتصال سیم های عایق بدون مرحله جداسازی جداگانه ساده می کند و آن را برای تولید خودکار و با حجم بالا مناسب می کند. خاتمه چین یک جایگزین برای کاربردهایی است که به اندازه سیم خاص، نگهداری مکانیکی یا انعطاف پذیری مونتاژ نیاز دارند. هر دو خانواده اتصال دهنده RAST 2.5 و RAST 5.0 ممکن است بسته به سازنده و سری محصول، گزینه های پایان متفاوتی را ارائه دهند.

مهندسان چگونه اتصال دهنده RAST صحیح را انتخاب می کنند

معیارهای موفقیت برنامه

انتخاب کانکتور RAST مناسب نیاز به ارزیابی نیازهای فعلی، فضای PCB و نوع برنامه دارد. کانکتورهای RAST 5.0 عموماً برای کاربردهای با جریان بالاتر مانند موتورها، بخاری ها و توزیع برق مناسب هستند، در حالی که کانکتورهای RAST 2.5 از اتصالات سیگنال فشرده و جریان کمتر پشتیبانی می کنند. مهندسان می توانند هر دو نوع را در لوازم خانگی ترکیب کنند تا عملکرد الکتریکی، کارایی فضا و اتصال قابل اعتماد را متعادل کنند.

انطباق و استانداردهای ایمنی

کانکتورهای RAST باید الزامات مربوط به ایمنی الکتریکی و مواد، از جمله رتبه‌بندی اشتعال پذیری UL 94 و الزامات مربوطه IEC 60335-1 برای لوازم خانگی را برآورده کنند. معمولاً از محفظه های PA66 با خواص ضد شعله مناسب استفاده می شود. عملکرد سیم براق، مقاومت در برابر دما و رتبه‌بندی‌های الکتریکی باید بر اساس مشخصات سازنده و الزامات کاربردی سازنده اتصال تأیید شود.

هزینه، مقیاس پذیری، و عوامل زنجیره تامین

انتخاب اتصال دهنده RAST باید قیمت اجزا، کارایی مونتاژ، سازگاری با ابزار و در دسترس بودن تامین کننده را در نظر بگیرد. خاتمه خودکار IDC می تواند هزینه های تولید را کاهش دهد، اما تغییر گام اتصال ممکن است نیاز به سرمایه گذاری تجهیزات اضافی داشته باشد. مهندسان همچنین باید ابعاد محفظه، کلیدها و سازگاری قفل را قبل از انتخاب تامین کنندگان جایگزین بررسی کنند تا از مشکلات مونتاژ جلوگیری کنند و از اتصالات قابل اطمینان اطمینان حاصل کنند.

نتیجه گیری

تمایز بین این دو استاندارد به تقسیم سخت کار منتهی می شود. هنگام مقایسه این دو، RAST 5.0 جرم حرارتی و فاصله دی الکتریک برتر را برای بارهای سنگین فراهم می کند، که استاندارد غیرقابل مذاکره برای تحویل توان قوی و با جریان بالا باقی می ماند. برعکس، گام 2.5 میلی‌متری انتخابی قطعی برای مسیریابی سیگنال با چگالی بالا است که به مهندسان اجازه می‌دهد تا منطق پیچیده را در فضاهای تنگ بدون به خطر انداختن قابلیت اطمینان جمع کنند.

فرآیند تصمیم گیری شما باید از یک سلسله مراتب دقیق پیروی کند. ابتدا نیاز جریان پیوسته و دمای محیط را ارزیابی کنید. دوم، گیج سیم لازم برای حمل ایمن آن جریان را تعیین کنید. سوم، ردپای PCB موجود را اندازه بگیرید تا ببینید چه چیزی از نظر فیزیکی مناسب است. در نهایت، بین لبه کارت مستقیم یا هدر غیرمستقیم بر اساس قابلیت های تولید برد خود تصمیم بگیرید.

برای پیشبرد طراحی خود، اقدامات زیر را انجام دهید:

1. برای تأیید ظرفیت فعلی در دمای عملیاتی خاص خود، منحنی‌های کاهش قیمت را از سازنده درخواست کنید.

2. برای رزین محفظه خاصی که قصد استفاده از آن را دارید، گواهینامه های انطباق تست سیم برق (GWT) را دریافت کنید.

3. هدرها و مخازن نمونه را برای تأیید طرح PCB، فاصله فیزیکی و مسیرهای مسیریابی مهار تهیه کنید.

4. تأیید کنید که شریک مونتاژ هارنس شما دقیقاً IDC یا ابزار چینی مورد نیاز برای برند انتخابی شما را دارد.

سوالات متداول

س: آیا می توان از کانکتور RAST 2.5 برای برنامه های برق استفاده کرد؟

A: فقط برای برنامه های کم مصرف تا 6A. به دلیل محدودیت های شدید حرارتی و دی الکتریک، نمی تواند جایگزین استاندارد 5.0 میلی متری برای برق دستگاه اصلی شود. فشار دادن جریان های بالاتر از طریق یک زمین 2.5 میلی متری باعث گرم شدن بیش از حد و ذوب احتمالی می شود.

س: '5.0' در رابط های RAST 5.0 به چه معناست؟

A: نشان دهنده گام 5.0 میلی متری است. این اندازه گیری فاصله دقیق بین مرکز یک پین تماسی و مرکز پین مجاور را نشان می دهد. این فاصله وسیع تر، فاصله لازم را برای کاربردهای با ولتاژ و جریان بالا فراهم می کند.

س: آیا کانکتورهای RAST با سازندگان مختلف سازگار هستند؟

پاسخ: در حالی که استاندارد روش گام و کلید را تعریف می کند، مکانیسم های قفل اختصاصی و تحمل مسکن متفاوت است. جفت گیری متقابل بین مارک های مختلف بسیار ناامید است و اغلب از نظر فیزیکی بدون اجبار اتصال غیرممکن است، که ایمنی را به خطر می اندازد.

س: چگونه می توانم سازنده کانکتور RAST جایگزین را شناسایی کنم؟

پاسخ: به دنبال نمادها یا آرم های شناسایی قالب گیری شده روی محفظه پلاستیکی باشید. از آنجایی که کلید زنی اختصاصی از تعویض جهانی جلوگیری می کند، باید این نمادها و الگوهای کلیدزنی را با کاتالوگ های تولیدکنندگان بزرگ ارجاع دهید تا مطابقت مکانیکی دقیق پیدا کنید.

س: تفاوت بین RAST 5 و RAST 5D چیست؟

A: 'D' نشان دهنده یک تغییر جفت گیری مستقیم است. این یک کانکتور لبه کارت است که مستقیماً به پدهای در معرض در لبه PCB وصل می شود. این نیاز به هدر لحیم کاری جداگانه را از بین می برد، اگرچه گام پایه 5.0 میلی متر باقی می ماند.

س: چرا IDC را به جای پیچش برای اتصال RAST انتخاب کنید؟

پاسخ: IDC (کنتاکت جابجایی عایق) امکان خاتمه انبوه را بدون برداشتن عایق سیم فراهم می کند. این امر به طور قابل توجهی سرعت مونتاژ مهار خودکار را افزایش می دهد و هزینه های ساخت را کاهش می دهد. این اتصال قابل اعتماد و ضد گاز ایده آل برای تولید لوازم با حجم بالا فراهم می کند.
