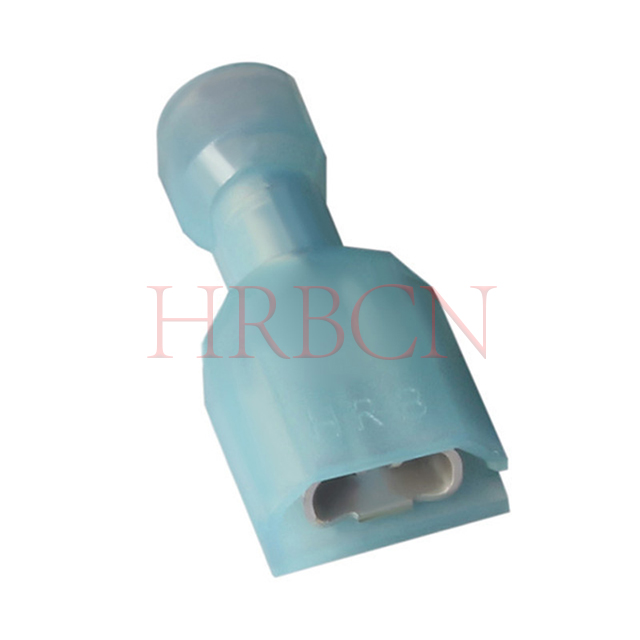

میز زن عایق 5.21 میلی متری 0.205 اینچ AWG16-14 قطع سریع | HRB

M6350FNL-2(5)-b; M6350FNL-2(5)-b1; M6350FNL-2(8)-b; M6350FNL-2(8)-b1
نوع ترمینال قطع سریع: مخزن
اندازه سیم: AWG16-14 (1.31-2.08mm²)
پهنای برگه جفت شدن: 5.21 (0.205')
ضخامت زبانه جفت: 0.5mm/0.8mm
محدوده قطر عایق سازگار: 4.06mm/6.6mm
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M6350FNL-2(5)-b; M6350FNL-2(5)-b1; M6350FNL-2(8)-b; M6350FNL-2(8)-b1

  • HRB

  • 8536909000

P/N تعریف

HRB P/Nجفت گیری ضخامت زبانه
محدوده قطر عایق سازگارSPQ (تک)
M6350FNL-2(5)-b5.21x0.5mm4.06 میلی متر1000 / کیسه
M6350FNL-2(5)-b15.21x0.5mm6.60 میلی متر1000 / کیسه
M6350FNL-2(8)-b5.21x0.8 میلی متر4.06 میلی متر1000 / کیسه
M6350FNL-2(8)-b15.21x0.8 میلی متر6.60 میلی متر1000 / کیسه

  • نوع: M=Finished

  • نوع محصول: 6350=ترمینال مستقیم زنانه کاملا عایق شده

  • F=عایق همه جانبه

  • N = نایلون

روش بسته بندی: S=نوار L=قطعه شل

  • سری: 2=5.21mm (0.205 اینچ)

  • b = آبی (16-14 AWG)، Ins. دیا، حداکثر: 4.06; b1 = آبی (16-14 AWG)، Ins. دیا، حداکثر: 6.60


پارامترهای فنی

  • نرخ جریان: 10A AC، DC

  • درجه ولتاژ: 300 ولت AC، DC

  • دمای کارکرد: -25 ºC تا +105ºC

  • مواد: مسکن: نایلون66 UL 94V-2;  ترمینال: برنجی قلع اندود

  • اندازه زبانه: 5.2x0.8mm یا 5.2x0.5mm

  • سیم قابل اجرا: AWG16-14 (1.31-2.08mm²)

  • محدوده قطر عایق سازگار: 4.06mm/6.6mm

  • نیروی وارد کردن و ترمینال نر: ≤7.8 کیلوگرم

  • نیروی خروج و پایانه نر: ≥3.0 کیلوگرم

  • ترمینال خط و نیرو: ≥10.0 کیلوگرم


ویژگی محصول

  • ویژگی های ترمینال: سیم استاپ

  • ظرفیت: تک

  • چین دار: F-Crimp

  • نوع بشکه: بسته

  • خاتمه به: سیم و کابل

  • با عایق: کاملا عایق

  • نوع نگهداری جفت: قفل گودی


مرجع متقابل | پایانه های استاندارد قابل تعویض

این ظرف زن 5.2 میلی‌متری 0.205 اینچی عایق‌شده با مشخصات استاندارد جهانی مطابقت دارد و با پایانه‌های استاندارد قطع سریع استاندارد که در سراسر جهان استفاده می‌شوند، کاملاً قابل تعویض است.

این قابلیت جایگزینی مستقیم با فرم، تناسب و عملکرد مشابه برای سیستم های سیم کشی استاندارد را ارائه می دهد.


س:  MOQ برای ترمینال عایق شده 5.21mm 0.205' چیست؟

A: MOQ: 5000 عدد / مورد.

س: زمان سرب برای  ترمینال 5.21mm 0.205' چقدر است؟

A: L/T: 3-4 هفته.

س:  چگونه می توانم یک نقل قول از کانکتور HRB دریافت کنم؟

A: شما می توانید به راحتی با ارائه اطلاعات کلیدی، یک نقل قول برای اتصالات HRB دریافت کنید.

الزامات خود را از جمله مدل محصول، زمین، مقدار، کاربرد و مشخصات فنی ارسال کنید.

برای طرح های سفارشی، نقشه ها یا نمونه ها را ارسال کنید.  تیم ما درخواست شما را بررسی می کند و یک پیشنهاد حرفه ای و به موقع برای اتصال دهنده های استاندارد و سفارشی ارائه می کند.

س: کانکتورهای HRB چه گواهینامه هایی دارند (UL، RoHS، REACH)؟

پاسخ:  کانکتورهای HRB دارای گواهینامه های UL/cUL، RoHS و REACH، به علاوه تاییدیه های کلیدی خودرو و صنعتی هستند.

UL/cUL: دارای گواهینامه UL 1977  (شماره پرونده E322751)

س: آیا HRB Connector یک تولید کننده قابل اعتماد در چین است؟

پاسخ: بله، HRB یک سازنده اتصال دهنده قابل اعتماد و حرفه ای در چین است.

با چندین دهه تجربه در تولید، دارای گواهینامه های IATF 16949، ISO 9001، UL، RoHS و REACH است. کنترل کیفیت دقیق، امکانات تولید پیشرفته و فرآیندهای تست بالغ عملکرد پایدار را تضمین می کند.

HRB اتصالات استاندارد و سفارشی با کیفیت بالا را برای خودرو، صنعتی، لوازم الکترونیکی مصرفی و بازارهای جهانی فراهم می کند.

س: تفاوت بین پایانه های 0.110' 0.187' 0.205' و 0.250' چیست؟ چگونه سایز مناسب را انتخاب کنیم؟

پاسخ: این اعداد به عرض زبانه پایانه های قطع سریع بر حسب اینچ اشاره دارد:

0.110' کوچکترین اندازه برای سیگنال های جریان کم و مدارهای کمکی است.

0.187 ' رایج ترین اندازه همه منظوره برای سیم کشی با جریان نور متوسط ​​است.

0.205' منطقه تماس بزرگتری را برای جریان بالاتر و اتصال پایدارتر ارائه می دهد.

0.250' بزرگترین اندازه است که برای مدارهای اصلی سنگین و پرقدرت طراحی شده است.

برای انتخاب، عرض زبانه ترمینال را با اتصال دهنده جفت، سیم AWG، جریان کار و فضای نصب مطابقت دهید. از اندازه های کوچکتر برای خطوط سیگنال و اندازه های بزرگتر برای برنامه های برق اصلی و جریان بالا استفاده کنید.

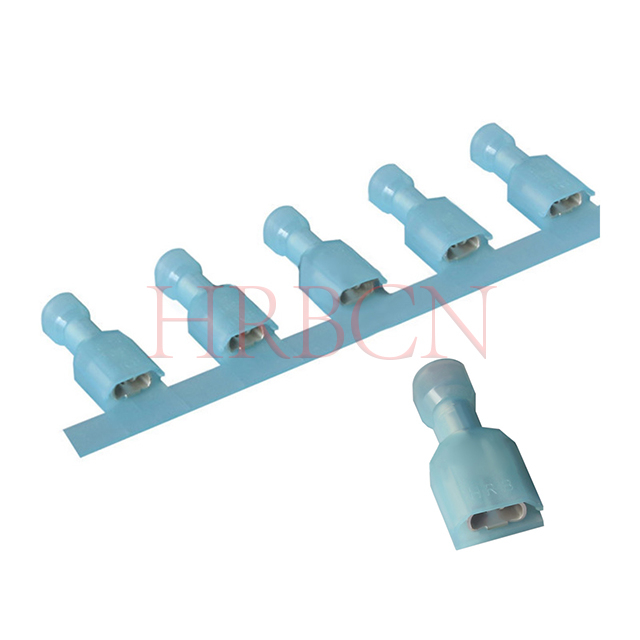

س: تفاوت بین بسته بندی قطعه شل و بسته بندی قرقره برای پایانه ها چیست و چگونه می توان یک مورد مناسب را انتخاب کرد؟

A: بسته بندی قطعه شل به این معنی است که پایانه ها در کیسه های انفرادی فله عرضه می شوند، در حالی که پایانه های بسته بندی قرقره بر روی قرقره های پلاستیکی پیوسته است.

① بسته بندی شل: برای مونتاژ دستی، تولید دسته کوچک، تعمیر و نگهداری آزمایشگاه. به راحتی می توان مقدار کمی را در یک زمان مصرف کرد.

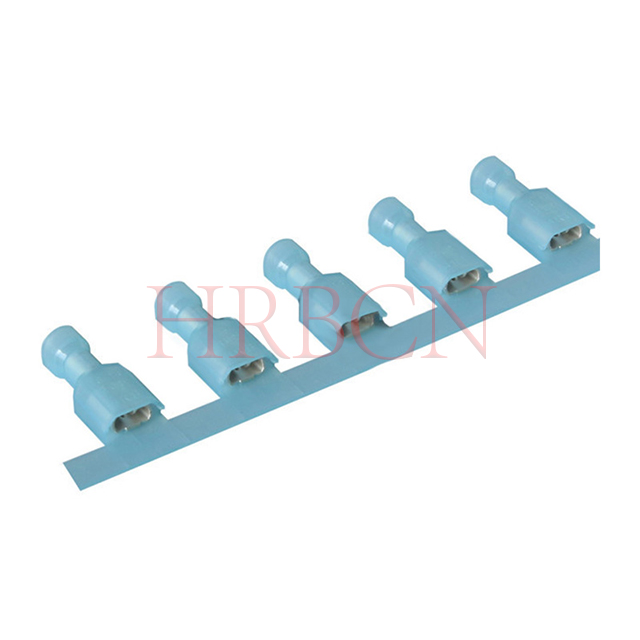

② بسته بندی قرقره: برای ماشین های چین دار اتوماتیک و تولید انبوه با حجم بالا. سازگار با تجهیزات سیم کشی خودکار برای بهبود کارایی.

بسته بندی شل را برای استفاده دستی و سفارشات کوچک انتخاب کنید. در صورت استفاده از تجهیزات پرس خودکار برای تولید در مقیاس بزرگ، بسته بندی قرقره را انتخاب کنید.





انطباق

  • دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU

  • دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)

  • AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2024/2570

  • مقررات اروپایی POPs (EU) 2025/718

  • مقررات اروپایی POPs (EU) 2023/1608

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2025/843

  • مقررات اروپایی POPs (EU) 2025/1930

  • مقررات (EC) Np 1907/2006 در مورد REACH

  • پیشنهاد 65 کالیفرنیای ایالات متحده

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی:  UL&cUL

درجه اشتعال پذیری UL: UL 94V-2
