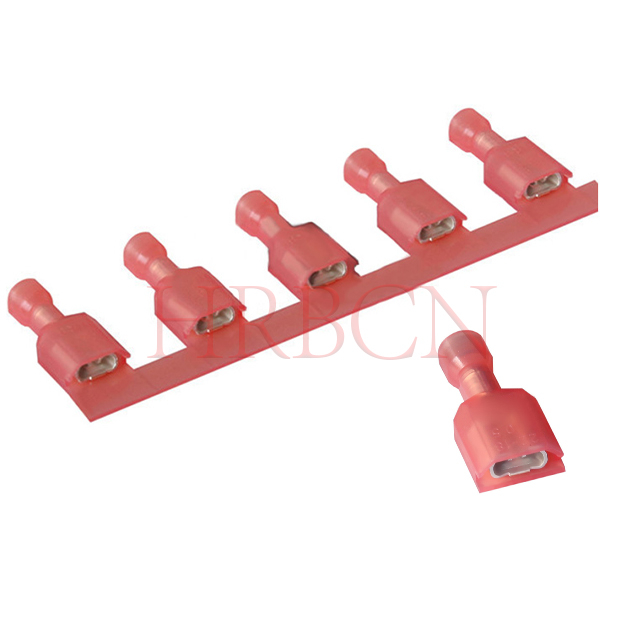

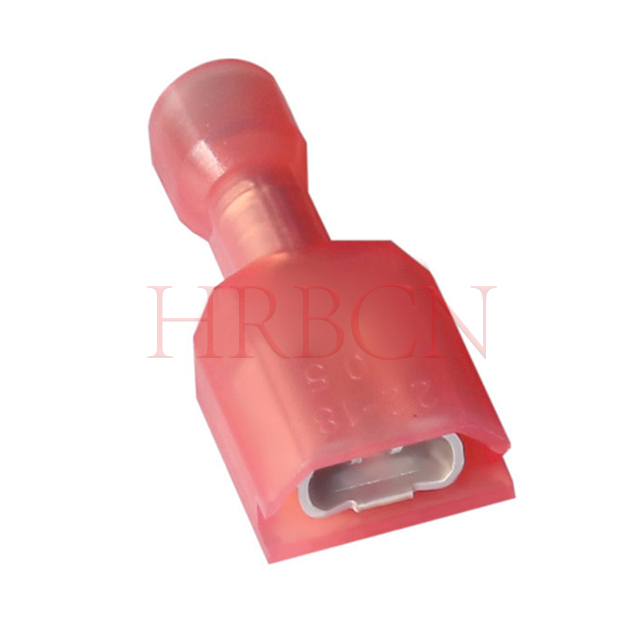

ظرف ماده عایق مستقیم AWG22-18 5.21 میلی متری 0.205' | HRB

M6350FNL-2(5)-R; M6350FNL-2(5)-R1; M6350FNL-2(8)-R; M6350FNL-2(8)-R1
نوع ترمینال قطع سریع: مخزن
اندازه سیم: AWG22-18 (0.32-0.82mm²)
پهنای برگه جفت شدن: 5.21 (0.205')
ضخامت زبانه جفت: 0.5mm/0.8mm
محدوده قطر عایق سازگار: 3.05mm/5.84mm
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M6350FNL-2(5)-R; M6350FNL-2(5)-R1; M6350FNL-2(8)-R; M6350FNL-2(8)-R1

  • HRB

  • 8536909000

P/N تعریف

HRB P/Nجفت گیری ضخامت زبانه
محدوده قطر عایق سازگارSPQ (تک)
M6350FNL-2(5)-R5.21x0.5mm3.05 میلی متر1000 / کیسه
M6350FNL-2(5)-R15.21x0.5mm5.84 میلی متر1000 / کیسه
M6350FNL-2(8)-R5.21x0.8 میلی متر3.05 میلی متر1000 / کیسه
M6350FNL-2(8)-R15.21x0.8 میلی متر5.84 میلی متر1000 / کیسه

  • نوع: M=Finished

  • نوع محصول: 6350=ترمینال مستقیم زنانه کاملا عایق شده

  • F=عایق همه جانبه

  • N = نایلون

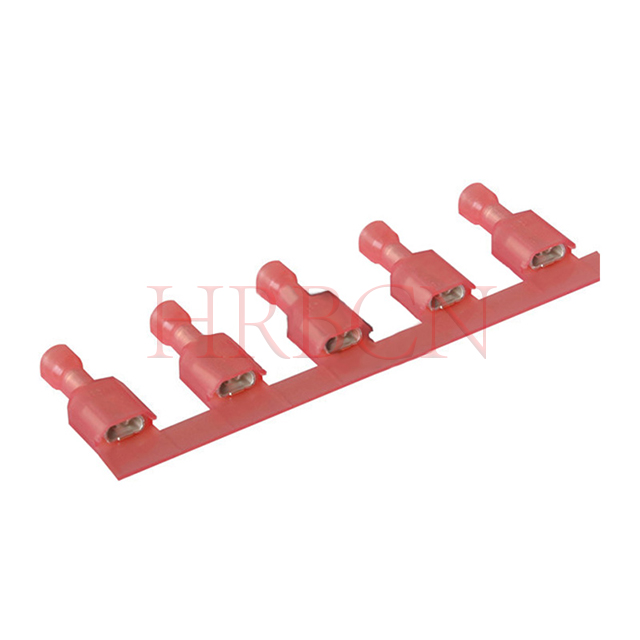

روش بسته بندی: S=نوار L=قطعه شل

  • سری: 2=5.21mm (0.205 اینچ)

  • R=Red(22-18 AWG)، Ins. دیا، حداکثر: 3.05; R1=قرمز(22-18 AWG)، Ins. دیا، حداکثر: 5.84


پارامترهای فنی

  • نرخ جریان: 10A AC، DC

  • درجه ولتاژ: 300 ولت AC، DC

  • دمای کارکرد: -25 ºC تا +105ºC

  • مواد: مسکن: نایلون66 UL 94V-2;  ترمینال: برنجی قلع اندود

  • اندازه زبانه: 5.21x0.8mm یا 5.21x0.5mm

  • سیم قابل اجرا: AWG 22-18 (0.32-0.82mm²)

  • محدوده قطر عایق سازگار: 3.05mm/5.84mm

  • نیروی وارد کردن و ترمینال نر: ≤7.8 کیلوگرم

  • نیروی خروج و پایانه نر: ≥3.0 کیلوگرم

  • ترمینال خط و نیرو: ≥5.0 کیلوگرم


ویژگی محصول

  • ویژگی های ترمینال: سیم استاپ

  • ظرفیت: تک

  • چین دار: F-Crimp

  • نوع بشکه: بسته

  • خاتمه به: سیم و کابل

  • با عایق: کاملا عایق

  • نوع نگهداری جفت: قفل گودی


مرجع متقابل | پایانه های استاندارد قابل تعویض

این ظرف زن 5.2 میلی‌متری 0.205 اینچی عایق‌شده با مشخصات استاندارد جهانی مطابقت دارد و با پایانه‌های استاندارد قطع سریع استاندارد که در سراسر جهان استفاده می‌شوند، کاملاً قابل تعویض است.

این قابلیت جایگزینی مستقیم با فرم، تناسب و عملکرد مشابه برای سیستم های سیم کشی استاندارد را ارائه می دهد.



س:  MOQ برای ترمینال 5.2 میلی متری 0.205' عایق شده چیست؟

A: MOQ: 5000 عدد / مورد.

س: زمان سرب برای  ترمینال 5.2 میلی متری 0.205' چقدر است؟

A: L/T: 3-4 هفته.

س:  چگونه می توانم یک نقل قول از کانکتور HRB دریافت کنم؟

A: شما می توانید به راحتی با ارائه اطلاعات کلیدی، یک نقل قول برای اتصالات HRB دریافت کنید.

الزامات خود را از جمله مدل محصول، زمین، مقدار، کاربرد و مشخصات فنی ارسال کنید.

برای طرح های سفارشی، نقشه ها یا نمونه ها را ارسال کنید.  تیم ما درخواست شما را بررسی می کند و یک پیشنهاد حرفه ای و به موقع برای اتصال دهنده های استاندارد و سفارشی ارائه می کند.

س: کانکتورهای HRB چه گواهینامه هایی دارند (UL، RoHS، REACH)؟

پاسخ:  کانکتورهای HRB دارای گواهینامه های UL/cUL، RoHS و REACH، به علاوه تاییدیه های کلیدی خودرو و صنعتی هستند.

UL/cUL: دارای گواهینامه UL 1977  (شماره پرونده E322751)

س: آیا HRB Connector یک تولید کننده قابل اعتماد در چین است؟

پاسخ: بله، HRB یک سازنده اتصال دهنده قابل اعتماد و حرفه ای در چین است.

با چندین دهه تجربه در تولید، دارای گواهینامه های IATF 16949، ISO 9001، UL، RoHS و REACH است. کنترل کیفیت دقیق، امکانات تولید پیشرفته و فرآیندهای تست بالغ عملکرد پایدار را تضمین می کند.

HRB اتصالات استاندارد و سفارشی با کیفیت بالا را برای خودرو، صنعتی، لوازم الکترونیکی مصرفی و بازارهای جهانی فراهم می کند.

س: تفاوت بین پایانه های 0.110' 0.187' 0.205' و 0.250' چیست؟ چگونه سایز مناسب را انتخاب کنیم؟

پاسخ: این اعداد به عرض زبانه پایانه های قطع سریع بر حسب اینچ اشاره دارد:

0.110' کوچکترین اندازه برای سیگنال های جریان کم و مدارهای کمکی است.

0.187 ' رایج ترین اندازه همه منظوره برای سیم کشی با جریان نور متوسط ​​است.

0.205' منطقه تماس بزرگتری را برای جریان بالاتر و اتصال پایدارتر ارائه می دهد.

0.250' بزرگترین اندازه است که برای مدارهای اصلی سنگین و پرقدرت طراحی شده است.

برای انتخاب، عرض زبانه ترمینال را با اتصال دهنده جفت، سیم AWG، جریان کار و فضای نصب مطابقت دهید. از اندازه های کوچکتر برای خطوط سیگنال و اندازه های بزرگتر برای برق اصلی و کاربرد جریان بالا استفاده کنید.





انطباق

  • دستورالعمل اتحادیه اروپا RoHS (EU) 2015/863 اصلاح ضمیمه II دستورالعمل 2011/65/EU

  • دستورالعمل وسایل نقلیه پایان عمر (2000/53/EC)

  • AfPS GS 2019: 01 PAK- هیدروکربن‌های آروماتیک پلی‌سیلیک (PAHs)

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2024/2570

  • مقررات اروپایی POPs (EU) 2025/718

  • مقررات اروپایی POPs (EU) 2023/1608

  • مقررات اروپایی POPs (EU) 2019/1021

  • مقررات اروپایی POPs (EU) 2025/843

  • مقررات اروپایی POPs (EU) 2025/1930

  • مقررات (EC) Np 1907/2006 در مورد REACH

  • پیشنهاد 65 کالیفرنیای ایالات متحده

گواهی های محصول

تاییدیه ها و گواهینامه های ایمنی:  UL&cUL

درجه اشتعال پذیری UL: UL 94V-2




پایانه های اتصال سریع کاملاً عایق جهانی به طور گسترده در زمینه های مختلف استفاده می شود، به ویژه از جمله:
  1. لوازم خانگی : سیستم های تهویه مطبوع، یخچال، ماشین لباسشویی، ماشین ظرفشویی، اجاق گاز و آبگرمکن که اتصالات سیم کشی ایمن و راحت را برای قطعات الکتریکی خانگی فراهم می کند.
  2. خودرو: سیستم‌های سیم‌کشی خودرو، از جمله روشنایی، حسگرها، محرک‌ها و سیستم‌های کمکی EV که اتصال پایدار را حتی در شرایط لرزش تضمین می‌کنند.
  3. کنترل های صنعتی : موتورها، درایوها، منابع تغذیه، PLC ها، سنسورها و تابلوهای کنترل که نیازهای سیم کشی ولتاژ پایین صنعتی را برآورده می کنند.
  4. الکترونیک و روشنایی: منابع تغذیه، درایورهای LED، لوازم الکترونیکی مصرفی و تجهیزات صوتی، با عایق قابل اعتماد و عملکرد اتصال سریع.
هدف کلی: مناسب برای ولتاژ پایین/متوسط، جریان کم، و اتصالات برق و سیگنال قطع سریع ایمن، که به طور گسترده در زمینه های لوازم خانگی، خودرو، صنعتی و تجهیزات الکترونیکی استفاده می شود.
