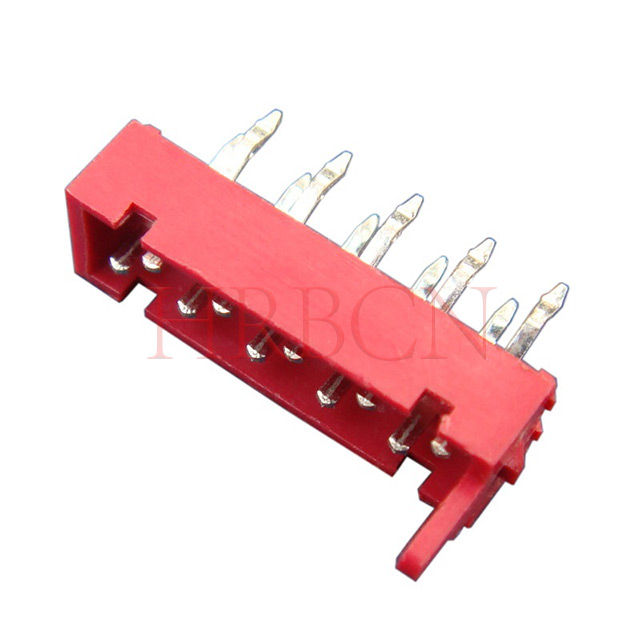

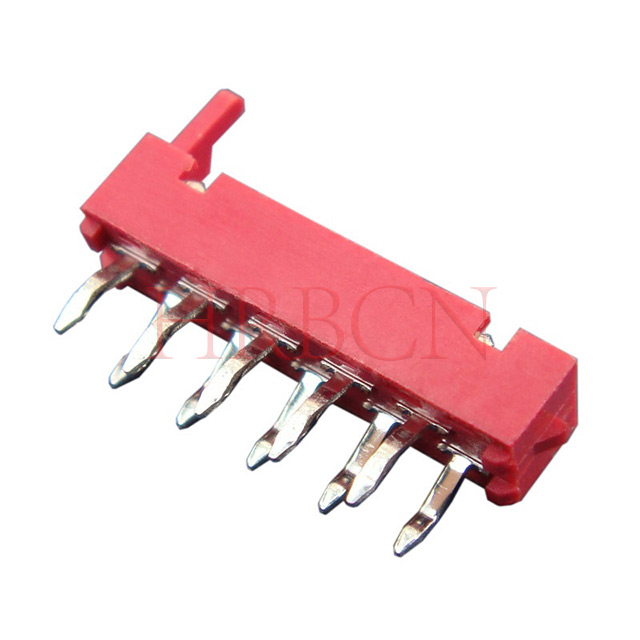

سربرگ نر دو ردیفی 1.27 میلی متری روی برد M25483-2xN

M25483-2xN
این هدر DIP دو ردیفه 1.27 میلی متری، یک اتصال بین برد به برد با دقت بالا و قابل اعتماد است که برای سیستم های الکترونیکی فشرده طراحی شده است. دارای نصب با سوراخ عمودی (DIP)، محفظه قرمز رنگ PA46 UL94 V-0 و کنتاکت‌های برنزی فسفر قلع‌کاری شده است که عملکرد الکتریکی پایدار را در کاربردهای صنعتی و تجاری تضمین می‌کند.
وضعیت در دسترس بودن:
مقدار:
پرس و جو به سبد اضافه کن

  • M25483-2xN

  • HRB

  • 8536909000

تعریف

هدر 1.27 میلی متری، کانکتور نر روی برد، عمودی، DIP، دو ردیفه، مدارهای 4 تا 24

قسمت شماره
Dimensions
قسمت شماره
Dimensions
TYP UL94V-0مدارهاکم نور: Aکم نور: BTYP UL94V-0مدارهاکم نور: Aکم نور: B
M25483-2×247.202.54M25483-2×81622.4417.78
M25483-2×369.745.08M25483-2×91824.9823.32
M25483-2×4812.287.62M25483-2×102027.5222.86
M25483-2×51014.8210.16M25483-2×112230.0625.40
M25483-2×61217.3612.70M25483-2×122432.6027.94
M25483-2×71419.9015.24



ویژگی ها

- طراحی دو ردیفه 1.27 میلی متری، ساختار فشرده، صرفه جویی زیادی در فضای چیدمان PCB

- روش نصب عمودی از طریق سوراخ، سازگار با فرآیندهای لحیم کاری موجی و لحیم کاری دستی

- محدوده پین ​​قابل تنظیم از 2 پین تا 24 پین برای برآوردن نیازهای مختلف اتصال تخته به برد

- بدنه PA46 UL94 V-0 درجه بالا، مقاومت فوق العاده در برابر دمای بالا و عملکرد مقاوم در برابر شعله

- کنتاکت های برنزی فسفر قلع اندود دقیق، مقاومت تماس کم و عملکرد الکتریکی پایدار

- کلید پلاریزاسیون ضد جابجایی داخلی برای جلوگیری از مونتاژ معکوس و بهبود کارایی مونتاژ

- اندازه استاندارد جفت گیری صنعتی، کاملاً سازگار با لوازم جانبی سیم به برد 1.27 میلی متری و تخته به برد

- سازگار با RoHS، بدون سرب و سازگار با محیط زیست

کاربرد

این هدر نر DIP عمودی دو ردیفه 1.27 میلی متری برای سناریوهای اتصال با دقت بالا و فضای محدود ایده آل است که به طور گسترده برای

  • تجهیزات کنترل صنعتی

  • سیستم های خودکار

  • ابزار تست و اندازه گیری

  • الکترونیک پهپاد

  • وسایل الکترونیکی مصرفی

  • ماژول های PCB تعبیه شده و سیستم های انتقال سیگنال مینیاتوری



رتبه بندی فعلی
1A AC DC
رتبه بندی ولتاژ
100 ولت AC DC
محدوده دما
-40 درجه سانتیگراد تا +105 درجه سانتیگراد
تماس با مقاومت
حداکثر 10mΩ
مقاومت عایق
حداقل 1000MΩ
ولتاژ مقاوم
500 ولت AC در دقیقه
اندازه سیم
AWG28
مواد
HSG: نایلون46 (قرمز) UL94V-0
ترمینال: فسفر برنز
پایان ترمینال
قلع روی نیکل اندود شده

س: زیر و بم این هدر تخته به تخته چیست؟

پاسخ: این کانکتور از طراحی استاندارد دو ردیفه 1.27 میلی متری استفاده می کند که برای اتصال تخته به برد PCB فشرده مناسب است.

س: این هدر 1.27 میلی متری از چه نوع نصبی استفاده می کند؟

A: این یک هدر نری از طریق سوراخ عمودی DIP است که از لحیم کاری موجی و لحیم کاری دستی برای نصب پایدار PCB پشتیبانی می کند.

س: چه تعداد پین برای این کانکتور موجود است؟

پاسخ: هدر دو ردیفه 1.27 میلی متری از شماره پین ​​های قابل تنظیم از 2 پین تا 24 پین پشتیبانی می کند تا متناسب با نیازهای مختلف پروژه باشد.

س: محفظه از چه موادی ساخته شده است؟

پاسخ: محفظه هدر از مواد PA46 با کیفیت بالا با درجه مقاوم در برابر شعله UL94 V-0 ساخته شده است که دارای مقاومت در برابر دمای بالا و پایداری عایق است.

س: این هدر 1.27 میلی متری عمدتاً برای چه چیزی استفاده می شود؟

A: این به عنوان یک اتصال دهنده هسته به برد برای انتقال سیگنال عمل می کند، که به طور گسترده در تجهیزات الکترونیکی دقیق که نیاز به اتصال زمین فشرده 1.27 میلی متری دارند، استفاده می شود.

س: آیا این هدر DIP عمودی از خدمات سفارشی پشتیبانی می کند؟

A: بله، ما سفارشی سازی حرفه ای را برای مقدار پین و پارامترهای فنی برای مطابقت با الزامات اتصال PCB منحصر به فرد شما ارائه می دهیم.

س: آیا این هدر دو ردیفه 1.27 میلی متری سازگار با محیط زیست است؟

A: تمام مشخصات به طور کامل با استانداردهای محیطی RoHS و REACH مطابقت دارد، مناسب برای فروش در بازار جهانی.
